INSTRUCTION MANUAL - GUIDE D’INSTALLATION

N003

TUB DOOR - PORTE DE BAIN

2 PEOPLE REQUIRED

2 PERSONNES REQUIS

IT IS MANDATORY TO HAVE A WALL STUD ON EACH SIDE OF

THE TUB UNIT TO SECURELY FASTEN THE RAIL TO THE WALLS.

IL EST OBLIGATOIRE D’AVOIR UNE OSSATURE MURALE SUR

CHAQUE CÔTÉ DU BAIN POUR FIXER LA BARRE DE ROULEMENT.

INSTRUCTION MANUAL - GUIDE D’INSTALLATION

INSTRUCTIONS GÉNÉRALES

• Lireattentivementetcomplètementlemanueld’installationavantdeprocéder.

• Ilestrecommandédeporterdeslunettesdesécuritéentouttempslorsdel’installation.

INSTALLATION SUR LES TUILES EN CÉRAMIQUE

• Sivotreportedebaindoitêtreinstalléesurunebordureencéramique,lejambagedoitreposécompletementsurcettedernière.

• Lecalfeutragedoitêtreappliquésurlecôtéextérieurdeladoucheoùlepanneauxerencontrelabordureencéramique.

NOTE

• Calfeutrage:aucunscellantn’estnécessaireàl’intérieurdubain.

• Certainsmodèlessontdotésdejointsd’étanchéitéclaire.

L’ENTRETIEN DE VOTRE BAIN

• Nejamaisutiliserdepoudreoudetamponàrécurer,nid’instrumenttranchantsurlespartiesenmétalouenverre.Detempsà

autre,ilsuftdenettoyerlaporteavecunesolutiond’eauetdedétergentdouxpourconserverl’aspectneufdespanneauxde

verreetducadreenaluminium.

• Nousrecommandonsdepasseruneraclettededouchesurlespanneauxdeverreaprèschaqueutilisation.

GENERAL INSTRUCTIONS

• Read this manual carefully and completely before proceeding.

• It is recommended that you wear safety glasses at all times during the installation.

INSTALLATION OVER CERAMIC TILES

• If your tub door is to be installed over ceramic tiles, the tiles should lay completely under the wall jamb.

• Siliconeshouldbeusedtosealthegapwheretheceramictilesmeetthexedpanel.

NOTICE

• Caulking: no sealant is required inside the tub.

• Some models are equipped with clear sealing gaskets.

CARE FOR YOUR TUB DOOR

• Never use scouring powder pads or sharp instruments on metal pieces or glass panels. An occasional wiping down with a mild

soap diluted in water is all that is needed to keep the panels and aluminum parts looking new.

• We recommend wiping the glass panels with a squeegee after each use.

PRODUCT SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.

DESCHANGEMENTSPEUVENTÊTREAPPORTÉSAUXPRODUITSSANSPRÉAVIS.

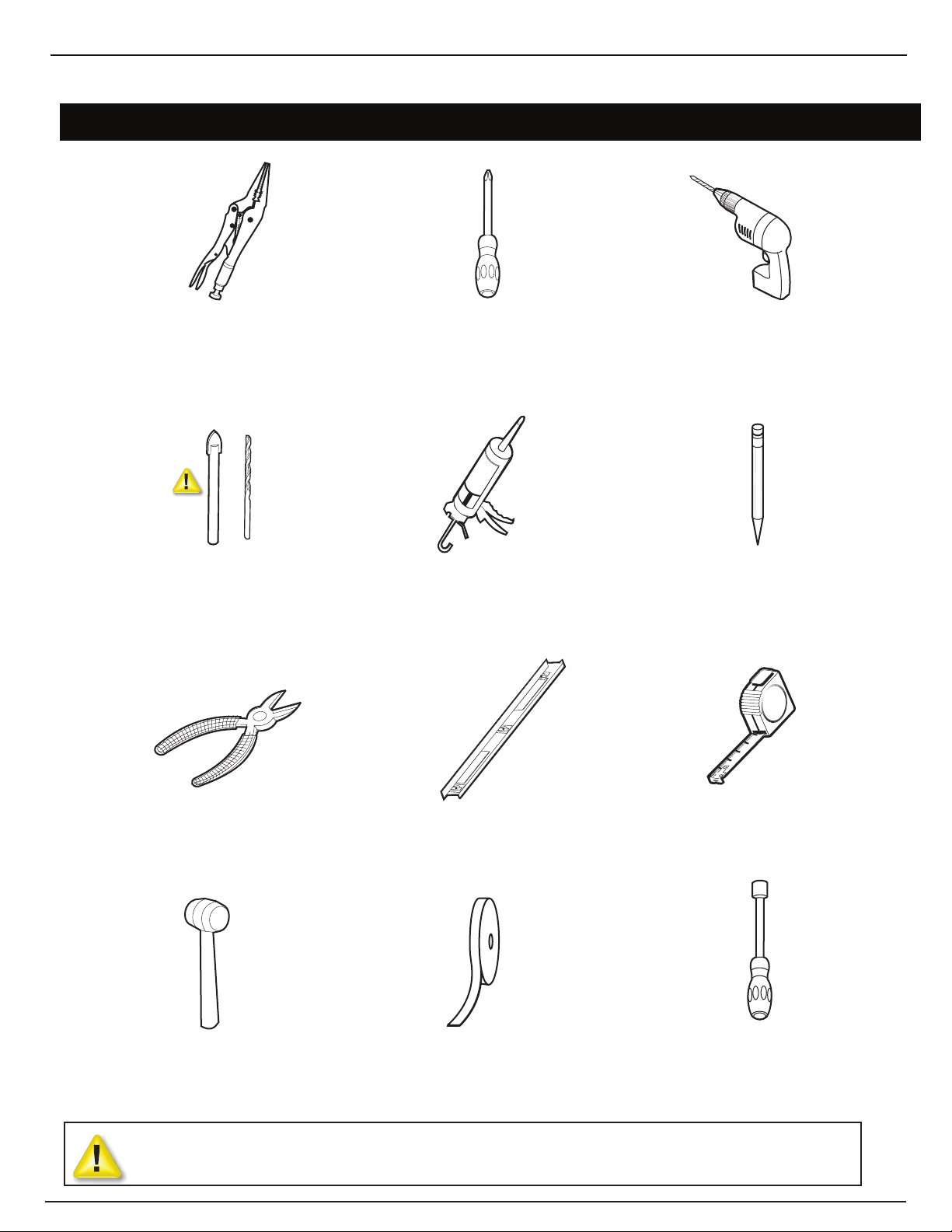

TOOLS AND MATERIAL REQUIRED / OUTILS ET MATERIAUX REQUIS

RUBAN DOUBLE FACE VHB

VHB DOUBLE SIDED TAPE

INSTRUCTION MANUAL - GUIDE D’INSTALLATION

DRILL

PERÇEUSE

SCREWDRIVERS

TOURNEVIS

LONG NOSE LOCKING PLIER

PINCE SERRE ÉTAU

SILICONE

SCELLANT

1/4˝ & 1/8˝ DRILL BITS

MÈCHE1/4˝&1/8˝

PENCIL

CRAYON

CUTTING PLIER

PINCECOUPANTE

LEVEL

NIVEAU

TAPE MEASURE

RUBANÀMESURER

MALLET

MAILLET

5/16” HEX NUT DRIVER

TOURNE-ÉCROU5/16”

TO INSTALL THE TUB DOOR ON CERAMIC TILES, USE A 1/4’’ DRILL BIT FOR CERAMIC TILES.

POURINSTALLERLAPORTEDUBAINSURDESTUILESENCÉRAMIQUE,UTILISERUNEMÈCHE1/4’’ÀCÉRAMIQUE.

21

6

INSTRUCTION MANUAL - GUIDE D’INSTALLATION

PARTS LISTING / LISTE DES PIÈCES

HARDWARE/QUINCAILLERIE/

11 16

9

12

15

13

417

8

ITEM PARTS- PIÈCES QTY

1WALL JAMB / JAMBAGE 1

2EXPANDER / EXTENSEUR 1

3EXPANDER GASKET / JOINTDEL’EXTENSEUR 1

4FIXED PANEL U CHANNEL / PROFILENALUMINIUM 1

5MIDGASKET / JOINTLATÉRAL 1

6DOOR SIDE GASKET / JOINTDEPORTE 1

7 BOTTOM DOOR GASKET/ JOINTINFÉRIEUREDEPORTE 1

8 ALUMINUM THRESHOLD / SEUILDERÉTENTION 1

9DOOR PANEL / PANNEAUDEPORTE 1

10 FIXED PANEL / PANNEAUFIX 1

11 ROLLERS / ROULETTES 2

12 RUNNING RAIL / BARREDEROULEMENT 1

13 WALL MOUNT BRACKET / SUPPORTMURAL 2

14 GLASS FASTENER / SUPPORTVITREAU 2

15 STOPPER / BUTOIR 1

16 ANTI-JUMP / ANTI-SAUT 2

17 BOTTOM GUIDE / GUIDEDUBAS 1

18 DOOR RECEIVER / RECEPTEURDEPORTE 1

19 DOOR HANDLE / POGNERDEPORTE 2

20 WALL PLUG / CHEVILLE 8

21 EXPANDER SCREW / VISPOURL’EXTENSEUR 6

22 WALL JAMB SCREW / VISPOURJAMBIÈRE 4

23 FLAT HEAD SCREW /VISÀTÊTEPLAT 2

24 SCREW CAP / CAPUCHONÀVIS 6

25 HEX SOCKET SET SCREW 8

26 HEX KEY 3mm 1

VvVV

DOOR PANEL ASSEMBLY / ASSAMBLLAGE DE LA PORTE COULISSANTE

3/8’’

INSTRUCTION MANUAL - GUIDE D’INSTALLATION

9

DOOR HANDLE HOLES

TROUS DE POGNER DE PORTES

Use a mallet to install bottom gasket (7) on the

bottom of the door panel (9). To facilitate installation

placedoorpaneloncardboardpackagingboxanduse

as platform. Notice the holes are situated at the top of

the panel.

Measure and cut 3/8” off the edge of the gasket.

Be sure to cut opposing side of door handle holes.

Install both rollers (11) through the top holes of the

door panel. Be sure that the ajustment wheel is turned

to position the minimum thickness of wheel towards

the bottom.

Intall door handle (19). Holes for screws are located on

the back handle and must be located on the inner side

of the tub door.

À l’aide d’une malette insérer le joint inférieur de la

portecoulissante(7)àlaportecoulissante(9).Pour

facilitélatacheveilleuzutilisélaboited’emballageen

cartoncommeplatforme.Notezbienquelestrousde

laportesontsituésàlapartiesupérieuredelaporte.

Mesureretcouperunboutde3/8”dujointinférieurde

laporteàpartirdubordinférieuropposéauxtrousde

pogner.

Installerlesdeuxroulettes(11)àtraverslesdeuxtrous

supérieuresdupanneauxdeporte.Assurez-vousque

l’épaisseur minimum de la roulette d’ajustement est

positionnéeverslebas.

Installezlapognerdeporte(19).Lestrousdevisse

trouvessurlapognéeintérieuredubain

1d

MINIMUM THICKNESS

ORIENTED TOWARDS

THE BOTTOM

ÉPAISSEUR MINIMUM

ORIENTÉ VERS LE BAS

INSIDE OF TUB

INTÉRIEURDU

BAIN

INSIDE OF TUB

INTÉRIEURDU

BAIN

INSTRUCTION MANUAL - GUIDE D’INSTALLATION

2 WALL JAMB INSTALATION / INSATLLATION DES JAMBAGES

CARBOARD OR TOWEL

TO PROTECT TUB

CARTON OU SERVIETTE

POUR PROTÉGER BAIN

Place door panel (9) inside tub to simplify following

installation procedures. Place the panel on cushioned

surface, such as a towel or carboard, to prevent dam-

age either to the panel or the tub.

Temporarily place bottom guide (17) on tub base.

Thebackofthebottomguidemustbeplacedushwith

the inner edge of the shower base.

While keeping bottom guide in place at the edge of

the shower base, trace a line in the center of the front

channel. This can be recognized as the narrow part

facing the arc.

Continue to trace the center line at the same distance

up the side of the wall. This will locate the placement

of your wall jamb.

Introduire le panneau de porte coulissante (9) à

l’intérieurdubainandesimplierlesétapesàsuivre.

Poserlepanneausurunesurfaceplaneet

matelassé comme une serviette ou un carton. Cela

évitetoutdommagesaupanneauoulabaignoire.

Placez temporairement le guide du bas (17) sur la

base du bain.Assurez-vous que le dos du guide se

trouve au même niveau que le seuil intérieure de la

basedubain.

Avec le guide du bas en place contre le seuil de la

basedubaintracezuneligneducentredelapartiela

plusétroiteduguideverslemur.

Continuerensuitedetracerlalignedroiteverslehaut

devotremur.

9

THE BACK OF BOTTOM GUIDE (17) MUST BE FLUSH

WITH INNER PART OF THE TUB BASE.

LE DOS DU GUIDE DE BAS DOIT ETRE PLACÉ AU MEME NIVEAU

QUE LE SEUIL INTÉRIEURE DE LA BASE DU BAIN

INSIDE OF TUB

INTÉRIEURDU

BAIN

2g 2h

INSTRUCTION MANUAL - GUIDE D’INSTALLATION

Place wall jamb against wall using centerline

previously marked as a guide. Be sure to center the

slotted holes with the centerline.

Level and mark locations of the four holes to be

drilled.

Remove the wall jamb.

Drill a hole in each location with a 1/4” drill bit.

Placezlejambagesurleseuilencentrantlestrous

delajambière aveclalignecentraletracée.Ceci

assureunepositiondroitedujambage

Niveller et tracez les quatres emplacements de

perçage.



Enlevezlejambage.

Percezlestrousavecunemèchede1/4”.



2 WALL JAMB INSTALATION / INSATLLATION DES JAMBAGES

CERAMIC TILE INSTALLATION

USE A BIT FOR CERAMIC TILE.

POUR INSTALLATION SUR CARREAUXA DE CÉRAMIQUE,

UTILISEZ UNE MÈCHE POUR TUILE DE CÉRAMIQUE.

10 123

2i 2j

2 WALL JAMB INSTALATION / INSATLLATION DES JAMBAGES / INSTALACIÓN DE PERFILES DE SUJECIÓN

INSTRUCTION MANUAL - GUIDE D’INSTALLATION

PlaceU-chanel(4)temporarilyonbottomofxpanel

(10).

Slidethex panel (10)pre-assembledwithexpander

(2) and gasket (3) into the wall jamb (1).

Level the glass panel assembly with the wall jamb.

Lock into position by clamping the wall jamb and

expanderwithpliers.



Positionneztemporairementlarailinférieure(4)surla

partieinférieuredupanneauxxe(10).

Glissezlepanneauxe(10)prémontédel’extenseur(2)

etdujoint(3)danslejambage(1).

Assurerleniveaudupanneauxeàl’aided’unniveau.

Barrezlapositiondujambageetdel’extenseuràl’aide

depincesautobloquante.

FIXED PANEL / PANNEAUX FIXE

COVER THE PLIER’S TEETH BEFOREHAND TO AVOID

SCRATCHING THE ALUMINUM PARTS.

RECOUVREZ LES DENTS DE LA PINCE AFIN DE NE PAS

GRAFIGNER LES PIÈCES EN ALUMINIUM.

2 WALL JAMB INSTALATION / INSATLLATION DES JAMBAGES

Insert one drop of silicone in each hole in the wall

beforeinsertingthesuppliedwallplugs(4x)

Addsiliconetoexteriorbottomedgeofwalljamb.

Fasten the wall jamb to the wall with 1-1/4” screws (22)

throughthepreviouslyinstalledwallplugs.(x4)

Add silicone to interior bottom edge of wall jamb

Introduire une goutte de silicone dans chaque trou

percédanslemuravantd’yinsérerunecheville(x4).

Ajoutezdusiliconeàlabaseextérieuredujambage

Vissezlejambageaumuraveclesvisde1-1/4”(22)

dansleschevillesposer(x4).

Ajoutezdusiliconeàlabaseintérieuredujambage.

3a 3b

INSIDE OF TUB

INTÉRIEURDU

BAIN

INSTRUCTION MANUAL - GUIDE D’INSTALLATION

Align running rail holes with holes in x panel. Level

rail.

Installglassfasteners(14)throughthexpanelopen-

ings(x2).Besuretoplacegasketsbetweenallcontact

with glass and metal parts.

Fastenwithhex3mmkey.

Aligner les trous de la barre de roulement avec les

trousdupanneaux.Mettreaniveau.

Installezlessupportsvitreaux(14)traverslestrousdu

panneauxx(x2).Assurez-vousd’avoirunjointsituer

entretouscontactdelavitreetdumetal.

Serrezàl’aidedelaclefhex3mm

Unfastensetscrewsfromwallbracket(13).(x4)

Then remove back plate from the wall braket and set

aside

With back plates of wall brakets removed, slide the wall

brackets away from the ends of the running rail (12).

Déviserlesvisdusupportmurale(13).(x4)

Retirerlaplaquettedusupportmurale(x2),mettrede

côté.

Aveclesplaquettesretiréesdusupportmurale,glisser

lessupportmuraleaulongdelabarrederoulement.

GLASS FASTENERS/ SUPPORT VITREAUX

12

13

RUNNING RAIL / BARRE DE ROULEMENT

INSIDE OF TUB

INTÉRIEURDU

BAIN

INSIDE OF TUB

INTÉRIEURDU

BAIN

INSTRUCTION MANUAL - GUIDE D’INSTALLATION

5 RUNNING RAIL / BARRE DE ROULEMENT

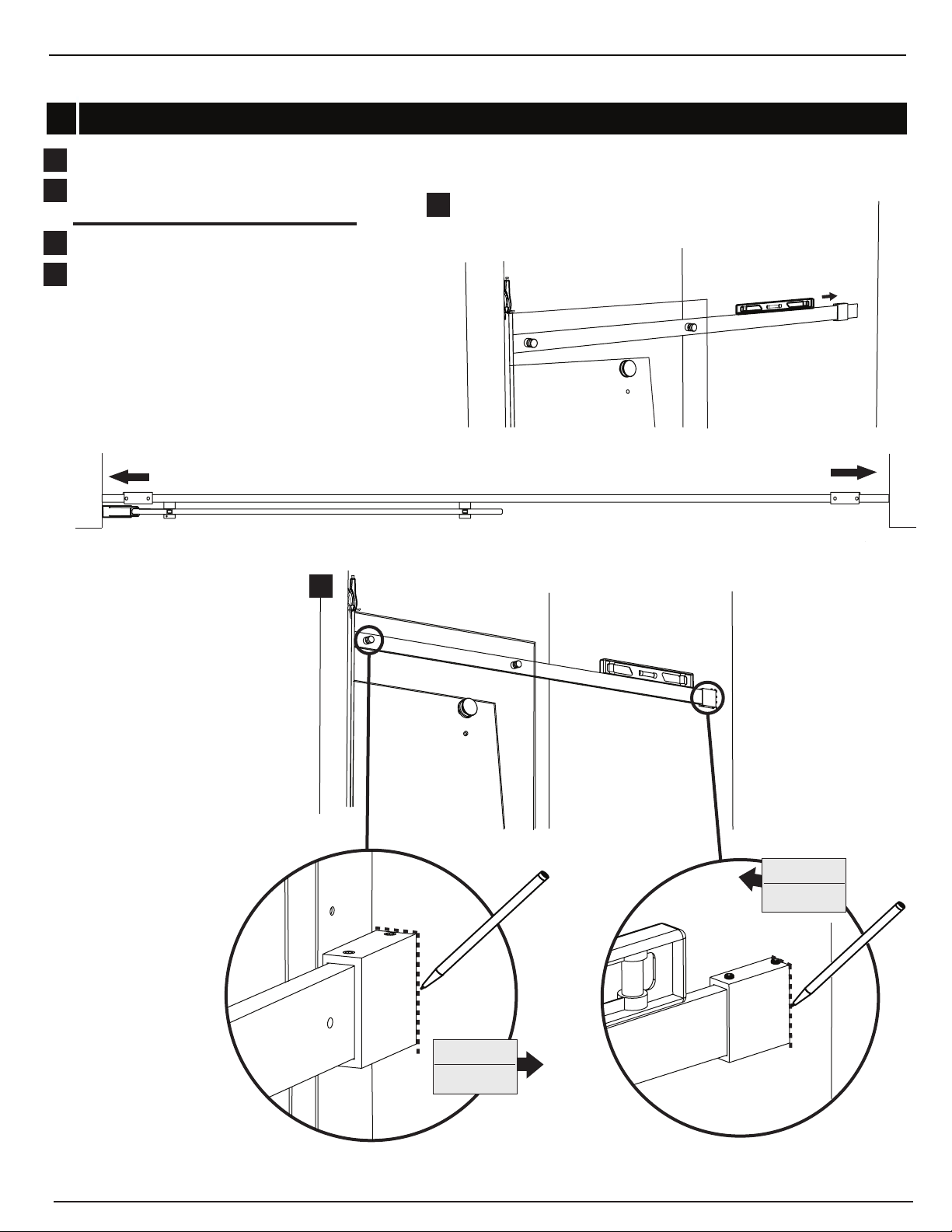

Pushwallbraketsagainstwall.(x2)

Traceoutersideofwallbraket.(x2)

Glisserlessupportsmurauxjusqu’aumur(x2)

Tracerlecontourextérieuredusupportmurale(x2)

INSIDE OF TUB

INTÉRIEURDU

BAIN

INSIDE OF TUB

INTÉRIEURDU

BAIN

Andere Handbücher für N003

Andere Fleurco Badezimmerarmatur Handbücher

Fleurco

Fleurco NM272-40-79 Bedienungsanleitung

Fleurco

Fleurco ABT4836-L2 Bedienungsanleitung

Fleurco

Fleurco Microtek PURA P227 Bedienungsanleitung

Fleurco

Fleurco Apollo NABF4832-25-40L Bedienungsanleitung

Fleurco

Fleurco Mercury NMST60 40L Series Bedienungsanleitung

Fleurco

Fleurco Apollo STR32-11-40 Bedienungsanleitung

Fleurco

Fleurco B-REC3260 RD/LSEAT Bedienungsanleitung

Fleurco

Fleurco GS002 Bedienungsanleitung

Fleurco

Fleurco ABF3739AD Bedienungsanleitung

Fleurco

Fleurco Apollo STA40-11-40 Bedienungsanleitung

Fleurco

Fleurco SH001 Bedienungsanleitung

Fleurco

Fleurco Platinum Cube PMQ3632-11-40-79 Bedienungsanleitung

Fleurco

Fleurco Kara PKS30-25-40-70 Bedienungsanleitung

Fleurco

Fleurco B-REC ADA3863 Bedienungsanleitung

Fleurco

Fleurco K202 Bedienungsanleitung

Fleurco

Fleurco NMS272R42L-11-40-79 Bedienungsanleitung

Fleurco

Fleurco ABTL48 Bedienungsanleitung

Fleurco

Fleurco P220 Bedienungsanleitung

Fleurco

Fleurco ADQ3060 Bedienungsanleitung

Fleurco

Fleurco FW06 Bedienungsanleitung

Fleurco

Fleurco Gemini G002 Bedienungsanleitung

Fleurco

Fleurco Select Kara PMKP46-25-40-79 Bedienungsanleitung

Fleurco

Fleurco ABN36 Bedienungsanleitung

Fleurco

Fleurco K001 Bedienungsanleitung

Beliebte Badezimmerarmatur Handbücher anderer Marken

DURAVIT

DURAVIT C.1 C15240 0090 Handbuch

Heatstore

Heatstore HSTRL500WTN Bedienungsanleitung

Sunshower

Sunshower PURE SOLO Bedienungsanleitung

Delabie

Delabie Delabie Sporting 714700 Bedienungsanleitung

Kohler

Kohler K-13056 Montageanleitung

ESS

ESS Container TCL-11 Bedienungsanleitung

Mustee

Mustee 22C Bedienungsanleitung

VITRA

VITRA V-Flow Bedienungsanleitung

baliv

baliv DUK-80.30 T Bedienungsanleitung

Malmet

Malmet B105BT Bedienungsanleitung

bathstore

bathstore Transition H1690MM Leitfaden

BELLOSTA

BELLOSTA Edward 0800/M Bedienungsanleitung

baliv

baliv DU-5160 Bedienungsanleitung

Franke

Franke PRTR0006 Bedienungsanleitung

Gessi

Gessi RILIEVO 59011 Bedienungsanleitung

noken

noken VITAE 100188525-N299998810 Bedienungsanleitung

Allen + Roth

Allen + Roth 1142VA-30-201 Bedienungsanleitung

Britex

Britex HBDA Bedienungsanleitung
