Fleurco VOCE Bedienungsanleitung
VOCE | VOCE55
BVO6732 | BVO5531
Guide d’installation et d’utilisation
Installation and User’s Guide
Baignoire autoportante
Freestanding Bathtub
Lire toutes les instructions attentivement avant de commencer l’installation.
Noter le numéro de série à la dernière page de ce guide et le conserver pour un usage ultérieur.
Read all instructions carefully before proceeding.
Record the serial number on the back page and save this guide for future reference.
Modèle • Model
BVO6732VOCE
MERCI / THANK YOU
Nous pouvons vous assurer que FLEURCO a utilisé les meilleurs matériaux et a appliqué les mesures les plus strictes de
contrôle de qualité an de garantir que chaque unité réponde aux normes de haute qualité. Cette brochure contient des
informations générales sur cette unité ainsi que des instructions étape-par-étape pour l’installer.
We can assure you that FLEURCO has used the best materials and has applied the strictest quality control measures to
ensure that each and every unit meets the highest quality standards. This booklet contains general informations about the
unit as well as step-by-step installation instructions.
AVANT DE COMMENCER / BEFORE BEGINNING
• Lire attentivement les instructions avant de débuter l’installation.
• Respecter tous les codes de plomberie et de bâtiment locaux.
• An de protéger l’unité lors de l’installation, il est conseillé de placer un morceau de carton dans le fond de l’unité.
• Apporter l’unité dans la pièce avant les travaux.
• Si votre baignoire est recouverte d’un lm protecteur en polyéthylène, ne l’enlevez pas avant que l’installation soit
terminée pour garantir un maximum de protection. L’enlever lorsque deux surfaces doivent être en contact permanent.
• L’installation par un plombier accrédité ou un contracteur est fortement suggérée.
• Un minimum de deux personnes est nécessaire pour faire cette installation.
• Fournir un support de sol d’un minimum de 1800 lb (816,5 kg) sous la baignoire.
• Cette baignoire est conçue pour une installation autoportante uniquement.
• Carefully read the instructions before beginning the installation.
• Observe all local plumbing and building codes.
• To protect the unit during installation, we recommend that you lay a piece of cardboard underneath the bathtub.
• Place the unit in the bathroom before you start working. If the unit is covered with a polyethylene protective lm, do not
remove it until the installation is complete for maximum protection. However, remove lm where two surfaces will be in
permanent contact.
• It is strongly recommended that this installation be performed by a professional plumber or contractor.
• A minimum of two people are needed to perform this installation.
• Provide a minimum of 1800 lb (816.5 kg) oor support under the bathtub.
• The bathtub is designed for a freestanding installation only.
1
ALERTE ! / WARNING !
NE VOUS ASSEYEZ PAS SUR LE REBORD DE LA BAIGNOIRE
Danger de blessure grave. FLEURCO n’est pas responsable des défauts ou des
problèmes survenus dans cette circonstance.
DO NOT SIT ON THE LEDGE OF THE BATHTUB
That might cause serious injury. FLEURCO is not responsible for defects and/or
problems incurred under these circumstances.
BVO6732VOCE
4X 1X
OUTILS ET MATÉRIAUX REQUIS / TOOLS AND MATERIALS REQUIRED
IDENTIFICATION DES COMPOSANTES / COMPONENT IDENTIFICATION
# Pièce Part Qté / Qty
1 Baignoire Bathtub 1
2Drain de débordement Overow 1
3Drain Drain 1
4Contre-écrou hexagonal Hex Locknut 8
5Pieds réglables Adjustable Feet 4
6Capuchon pour les pieds réglables Adjustable Feet Cap 4
7Filetage réglable Adjustable Thread 4
8Rondelle de 1½" pour pièce de raccordement à brides 1½" Flanged Tailpiece Washer 1
9About de 1½" 1½" Tailpiece 1
10 Écrou de raccordement de 1½" 1½" Slip Joint Nut 1
2
Ruban à mesurer
Tape measure
Crayon
Pencil
Niveau
Level
Silicone
Silicone
BVO6732VOCE
A
32
5
/
16
"
[820mm]
31
1
/
2
"
[800 mm]
MODÈLES
VOCE
VOCE 55
B
16
1
/
8
"
[410 mm]
15
3
/
4
"
[400 mm]
C
67"
[1700 mm]
55
1
/
8
"
[1400 mm]
D
33
7
/
16
"
[850 mm]
27
9
/
16
"
[700 mm]
E
22
13
/
16
"
[580 mm]
23
5
/
8
"
[600 mm]
F
49
3
/
16
"
[1250 mm]
47
1
/
4
"
[1200 mm]
F
C
D
B
A
E
SPÉCIFICATIONS / SPECIFICATIONS
1. PLOMBERIE
Mettre en place toute la plomberie et le tuyau d’évacuation avant de xer l’unité. Il est recommandé de faire exécuter la
plomberie par un plombier accrédité et compétent. Avant de percer le plancher pour le tuyau d’évacuation, s’assurer
qu’il n’y ait aucun élément caché sous le plancher (tuyaux, solives, conduits de chauffage, ls électriques, etc).
1. PLUMBING
Install all plumbing and drainage before securing the unit. It is always recommended to have a competent,
professional plumber to do the plumbing installations. Before drilling a hole in the oor for the drainpipe, make sure
there are no hidden elements underneath (pipes, oor joists, heating ducts, electrical wires, etch).
2. MISE À NIVEAU
Une fois la baignoire dans la position désirée, ajuster les pattes pour qu’elles dépassent le tablier de la baignoire de ¼"
(6 mm). Le poids de la baignoire doit être réparti sur les pattes et non sur le contour de la baignoire.
INSTALLATION DE LA BAIGNOIRE / BATHTUB INSTALLATION
3
* Tolérance sur les dimensions: ± ¼" [6 mm]
* Tolerance on dimensions: ± ¼"[6 mm]
BVO6732VOCE
4X
3. LA BAIGNOIRE DOIT ÊTRE TESTÉE
Avant de terminer l’installation, la baignoire doit être testée; remplir la baignoire jusqu’au drain de débordement et vérier
s’il y a des fuites. S’assurer que les raccords des tuyaux sont bien serrés.
3. OBLIGATORY TEST
The bathtub must be tested before installation is completed. Fill the tub to the overow and inspect it for leaks. Tighten any
loose connections.

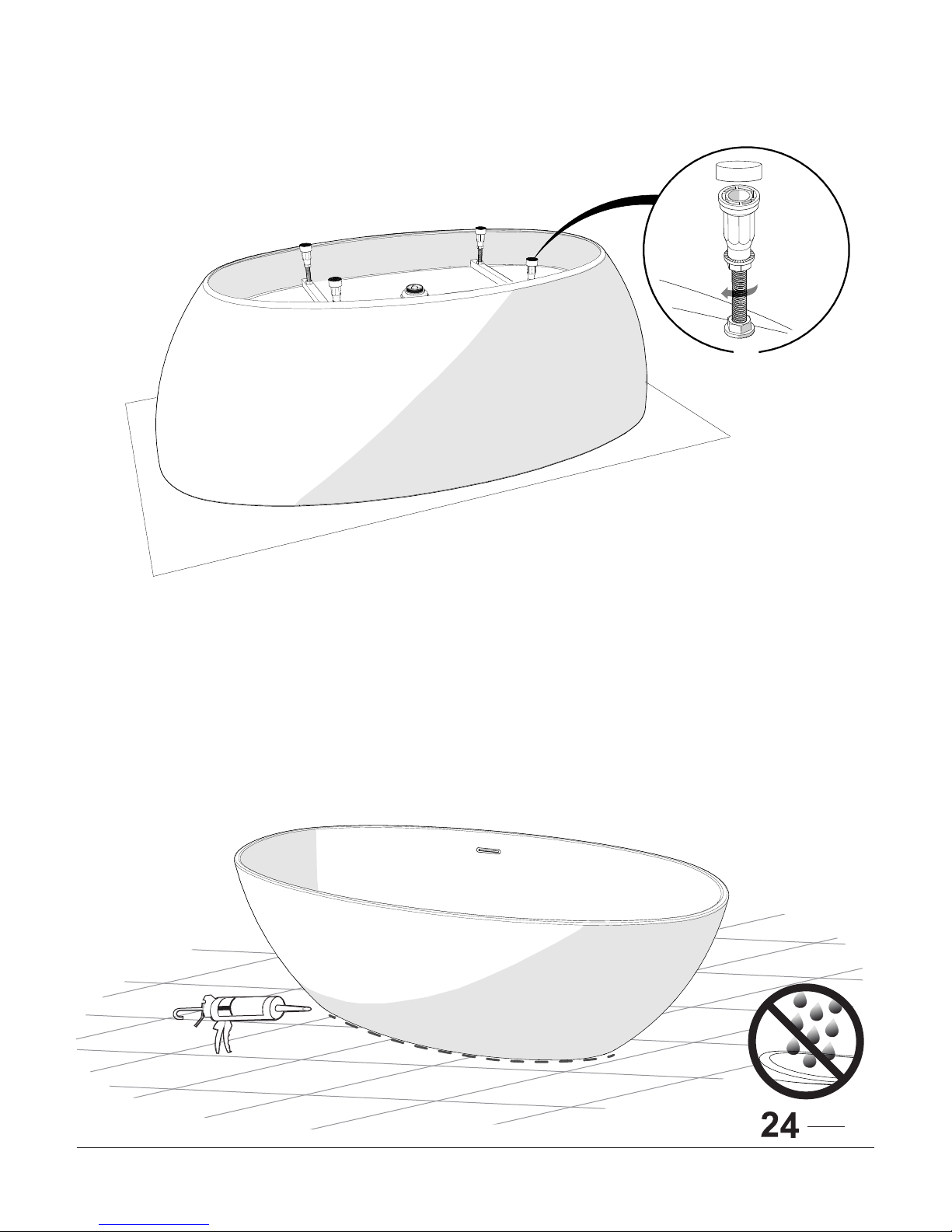

4. APPLIQUER UN JOINT DE SILICONE SOUS LA BAIGNOIRE.
4. APPLY A SILICONE SEAL UNDERNEATH THE BATHTUB.
4
2. LEVELING
Once the unit is in position, ensure its level is adjusted in both directions for proper draining. Leveling must be done with
the adjustable feet located beneath the unit. Adjust the feet so that they are ¼" [6 mm] above the bottom rim of the bathtub.
The bathtub’s weight should be supported by the feet, not the rim.
HEURES
HOURS
BVO6732VOCE
DÉPANNAGE / TROUBLESHOOTING
L’eau s’accumule autour du drain et la baignoire ne se vide pas complètement.
• Vérier si l’installation est à niveau et si la baignoire est bien appuyée sur sa base.
Le fond de la baignoire bouge pendant l’utilisation.
• La baignoire n’est pas bien appuyée sur sa base. Si nécessaire, utiliser des cales en bois.
La pellicule de plastique ne se décolle pas.
• Utiliser un séchoir à cheveux pour réchauffer la surface collée.
Water accumulates around the drain and the bathtub does not empty completely.
• Check that the installation is level and that the bathtub sits rmly on its base.
Bottom of bathtub moves during use.
• Bathtub is not sitting rmly on its base; shim if necessary.
Polyethylene lm will not come off.
• Use a hair dryer to heat the adhered surface.
ENTRETIEN / MAINTENANCE
Un nettoyage régulier est une excellente prévention contre les bactéries susceptibles de se développer au l
du temps. Pour l’entretien général, utiliser un chiffon humide et un détergent liquide doux. Pour les surfaces en
acrylique, un nettoyeur spécialisé ajoutera du lustre et protégera le ni. Ne jamais utiliser de nettoyants abrasifs,
grattoirs, brosses métalliques, ni autres objets ou produits pouvant égratigner ou ternir les surfaces. Taches de
peinture: Utiliser de la térébenthine ou un diluant à peinture. Silicone: Utiliser une spatule de plastique ou de bois
recouverte d’un linge humide seulement. Si un tapis de caoutchouc est utilisé, il doit être enlevé immédiatement
après chaque utilisation. L’utilisation non conforme d’un tel tapis causera des dommages exclus de la garantie.
Certains types de produits thérapeutiques peuvent endommager le ni lorsqu’ajoutés à l’eau de la baignoire ou
utilisés directement non dilués. Avant d’utiliser un produit, le tester sur une petite surface peu apparente.
Regular disinfections provide an effective defense against types of bacteria susceptible of developing over time. For
general maintenance cleaning, use a moist cloth and gentle liquid detergent. For acrylic surfaces, occasional use
of a special acrylic surface cleaner will add luster and protect the nish. Do not use abrasive cleaners, scrapers,
metal brushes, or any items or products that could scratch or dull the surface. Paint stains: Use either turpentine or
a paint thinner. Silicone: Use a plastic or wood spatula covered with a damp cloth only. If a rubber mat is used, it
must be removed immediately after each use. Ignoring this recommendation will cause damage not covered by the
warranty. Certain types of therapeutic products added to bath water, or applied non-diluted directly into the bathtub,
may damage the unit’s nish. Test the product on a small inconspicuous surface prior to use.
5
BVO6732VOCE
SÉCURITÉ / SAFETY
• DANGER ! Les enfants utilisant la baignoire doivent être sous la supervision d’un adulte en tout temps.
• Les baignoires sont lourdes. Pour prévenir les blessures, obtenir de l’aide pour soulever ou déplacer votre baignoire.
• Utilisez cette baignoire uniquement pour l’usage prévu, tel que décrit dans ce manuel. Ne pas utiliser d’accessoires non
recommandés par le fabricant.
• Ne jamais utiliser ou manipuler d’appareils électriques lorsque vous êtes dans une baignoire remplie ou près de celle-ci.
• Ne jamais laisser tomber ou insérer des objets dans les ouvertures.
•DANGER ! Do not permit children to use bathtubs unless they are closely supervised by an adult at all times.
• Bathtubs are heavy. Do not risk personal injury; get sufcient help to carefully lift or move your bathtub.
• Use this bathtub only for its intended purpose as described in this manual. Do not use attachments not recommended by
the manufacturer.
• Never use or handle electrical devices while in or near a lled bathtub.
• Never drop or insert any objects into any of the bathtub openings.
6
Conservez ce manuel pour usage ultérieur
Save this manual for future reference
Modèle • Model
Date d’achat / Purchase date
_________________________________
Coller l’étiquette d’emballage
Paste packaging label
03/09/2015
