Flexit EcoNordic 117092 Bedienungsanleitung
EcoNordic
INSTALLATION INSTRUCTIONS
HP PCB Cooling Fan
MONTERINGANVISNING
Kylfläkt PCB HP
MONTERINGSVEILEDNING
Kjølevifte PCB HP
ART.NR. 117092
117188-01
2018-12
Flexit
GO
2
ECONORDIC
Våra produkter utvecklas ständigt
och vi förbehåller oss därför rätten till ändringar.
Vi tar inte heller ansvar för eventuella feltryck.
Våre produkter er i kontinuerlig utvikling
og vi forbeholder oss derfor retten til endringer.
Vi tar også forbehold om eventuelle trykkfeil som måtte oppstå.
Our products are subject to continuous development
and we therefore reserve the right to make changes.
We also disclaim liability for any printing errors that may occur.
Viktige sikkerhetsinstruksjoner:
Viktiga säkerhetsinstruktioner:
Important safety intructions:
!
FARE! Alle elektriske tilkoblinger
må utføres av fagperson.
!
FARA! Alla elektriska inkopplingar
måste utföras av fackman.
!
DANGER! All electrical connections
must be carried out by qualified
electricians.
3
Flexit GO
!
FARE! Produktet må settes i servicemodus og
gjøres strømløst før service utføres.
!
FARA! Sätt produkten i serviceläge och bryt sedan
spänningen innan service utförs.
!
DANGER! Put the product in service mode and
then disconnect the power before service is
performed.
4
ECONORDIC
Servicemodus
1. Start Flexit GO-appen og koble til produktet
du skal utføre service på.
2. Gå inn i meny for service (Øvrige > Service)
3. Velg ”Servicemodus”. Produktet vil nå
foreta en kontrollert nedstengning. Dette
kan ta noe tid, avhengig av produktets
driftsmodus.
4. Skru av allpolig bryter. Service kan nå
utføres.
Serviceläge
1. Starta Flexit GO appen och anslut till
produkten du ska utföra service på.
2. Gå in på sidan för service (Övrigt > Service)
3. Välj ”Serviceläge”. Produkten vil nu göra en
kontrollerad nedstängning. Det kan ta olika
lång tid beroende på driftläge.
4. Slå av den allpoliga brytaren. Service kan nu
utföras.
Service mode
1. Start the Flexit GO app and select the
product you want to service.
2. Enter the service menu (More > Service)
3. Select ”Service mode”. The product will now
make a controlled shutdown. The shutdown
time depends on the operating mode.
4. 6ZLWFKRWKHDOOSROHVZLWFK6HUYLFHFDQ
now be carried out.
5
Flexit GO
1. Ta av dør
TIPS: Du behøver TX20
1. Skru ut de tre skruene i toppdekselet som
vist på bildet.
2. Ta av dør.
Varmepumpa sett ovenfra.
Heat pump view from the top.
1
2
1. Removing the door
TIP: You need TX20
1. Undo the three screws in the top cover as
shown in the picture.
2. Remove door.
1. Ta av dörr
TIPS: Du behöver TX20
1. Skruva ur de tre skruvarna i toppkåpan
som på bilden.
2. Ta av dörren.
6
ECONORDIC
1
2
3
2. Ta av sideplate
1. Skru ut to skruer på toppen av sideplate.
2. Skru ut skrue nede på fronten av
sideplate.
3. Fjern sideplate ved å trekke ut i front og
skyve bakover.
2. Ta av sidoplåt
1. Skruva ur två skruvar på toppen av
sidoplåten.
2. Skruva ur skruven nedtill på sidoplåtens
front.
3. Ta bort sidoplåten genom att dra ut
framtill och skjuta bakåt.
2. Removing the side panel
1. Undo two screws in top of side panel.
2. Undo screw at bottom front of side panel.
3. Remove side panel by pulling out at front
and pushing back.
7
Flexit GO
4. Koble fra strømkabel (A), modbuskabel
(B) og sirkulasjonspumpekabel (C) i
tankmodulen.
5. Løsne skruene og ta av de to
plateholderne.
6. Ta ut dekselet ved å trekke det til deg.
5
6
%UXNK§QGWDNHWVRPEHȴQQHU
seg øverst til venstre på delen.
Använd handtaget som sitter
överst till vänster på delen.
Use the handle located at the
top left of the part.
4
A
B
C
4. Koppla loss strömkabeln (A), modbus-
kabeln (B) och cirkulationspumpkabeln (C)
i tankmodulen.
5. Lossa skruvarna och ta av de två
platthållarna.
6. Ta ut kåpan genom att dra den mot dig.
4. Disconnect power cable (A), Modbus cable
(B) and circulation pump cable (C) on tank
module.
5. Undo the screws and remove the two
clamps.
6. Remove the cover by pulling it towards
you.
8
ECONORDIC
7. Koble fra de to jordkablene. TIPS: Bruk en
ȵDWWDQJWLO§OºVQHNDEOHQH
8. Skru ut skruene (10 stk.) i frontpanel.
!
INFO! Hver skrue er satt
inn i en distanse. Pass på
at du ikke mister
distansene.
9. Ta av frontpanel ved å trekke den øvre
delen ut først og deretter løfte. 8
9
7
7. Lossa de två jordkablarna. TIPS: Lossa
kablarna med en platt tång.
8. Skruva ur skruvarna (10 st.) i frontpanelen.
!
INFO! Varje skruv är isatt
i en distansbricka. Se till
att du inte tappar
distansbrickorna.
9. Ta av frontpanelen genom att dra ut den
övre delen först och sedan lyfta.
7. Disconnect the two earth cables. TIP: Use
ȵDWSOLHUVWRXQGRWKHFDEOHV
8. Undo the 10 screws in the front panel.
!
INFO! Each screw sits in
a spacer. Take care not to
lose the spacers.
9. 5HPRYHIURQWSDQHOE\ȴUVWSXOOLQJWRS
part out and then lifting.
9
Flexit GO
3. Bytte kjølevifte

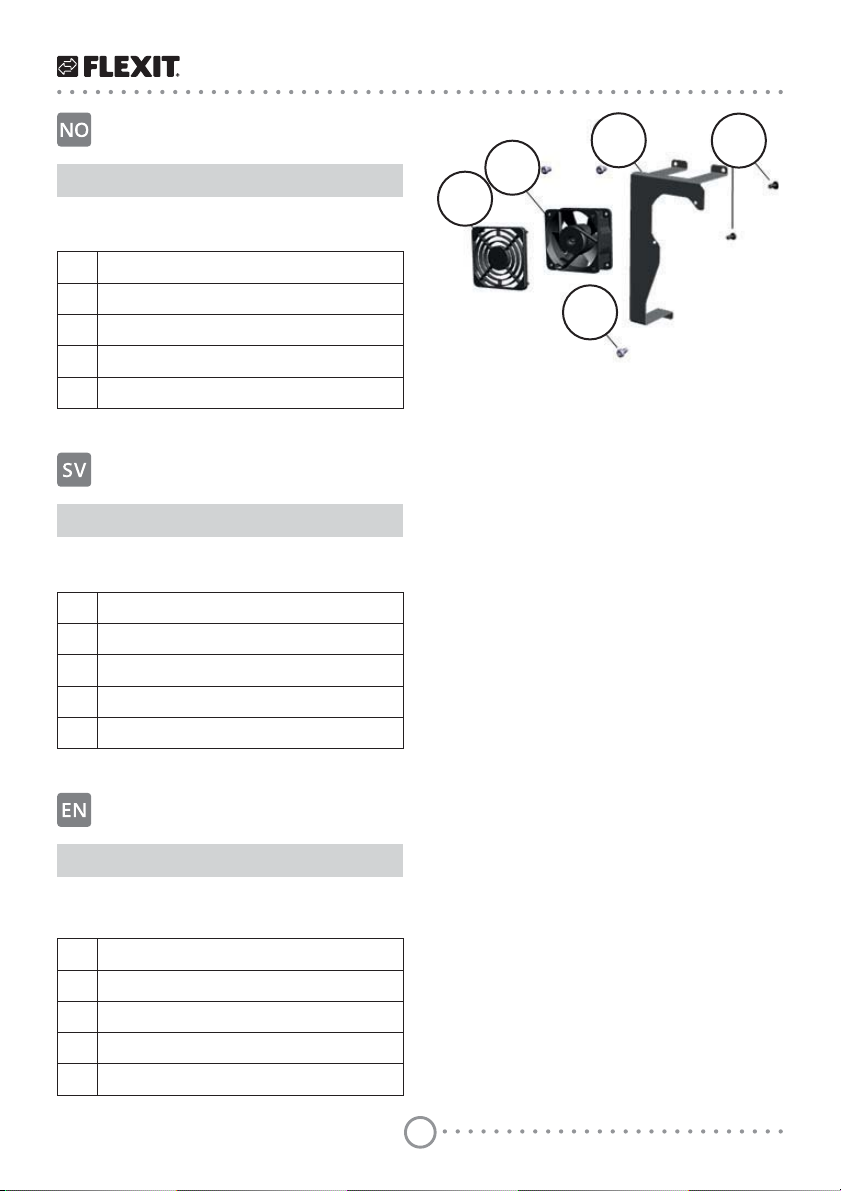

OVERSIKT
1Plastrist
2Kjølevifte
3Skrue
4Vifteholder
5Låseplugg Ø 3,1x5,5
1
3
5
4
2
3. %\WHDYN\Oȵ¦NW
ÖVERSIKT
1Plastgaller
2.\Oȵ¦NW
3Skruv
4Fläkthållare
5Låsplugg Ø 3,1 x 5,5
3. Changing the cooling fan
OVERVIEW
1Plastic grille
2Cooling fan
3Screw
4Fan bracket
5Rivet Ø 3.1x5.5
10
ECONORDIC
Kjøleviftekontakt
.\Oȵ¦NWNRQWDNW
Cooling fan
contact
1. Koble fra kjøleviftekontakten.
2. Skru ut de tre skruene. TIPS: Bruk en
magnetisert skrutrekker for å unngå å
miste skruene inne i kortmodulen.
Begynn å skru ut de to skruene på
toppen.
3. Ta ut kjølevifteenheten.
1
2
3
1. /RVVDN\Oȵ¦NWNRQWDNWHQ
2. Skruva ur de tre skruvarna. TIPS: Använd
en magnetisk skruvdragare för att inte
tappa skruvarna inuti kortmodulen.
Börja med att skruva ur de två skruvarna
på toppen.
3. 7DXWN\Oȵ¦NWVHQKHWHQ
1. Disconnect cooling fan contact.
2. Undo the three screws. TIP: Use a
magnetic screwdriver to avoid losing the
screws in the card module.
Start to undo the two screws at the top.
3. Remove the cooling fan unit.
