Frico AR3200C Bedienungsanleitung
AR3200C
.... 19
SE .... 26
EN
Original instructions
.... 33
FR .... 48
DE
.... 56
ES
.... 41
NO
.... 64
IT .... 72
NL .... 80
PL .... 88
RU
The introduction pages consist mainly of pictures. For translation of the
English texts used, see the respective language pages.
EN
Les pages de présentation contiennent principalement des images. Pour la
traduction des textes en anglais, consultez la page correspondante à la langue
souhaitée.
FR
AR3200C
2
Introduktionssidorna består huvudsakligen av bilder. För översättning av de
engelska texter som används, se respektive språksidor.
SE
Introduksjonssidene består hovedsakelig av bilder. For oversettelse av de
engelske tekstene, se de respektive språksidene
NO
Die Einleitungsseiten bestehen hauptsächlich aus Bildern. Für die Übersetzung
der verwendetenTexte in englischer Sprache, siehe die entsprechenden
Sprachseiten.
DE
Las páginas introductorias contienen básicamente imágenes. Consulte la
traducción de los textos en inglés que las acompañan en las páginas del
idioma correspondiente.
ES
De inleidende pagina's bevatten hoofdzakelijk afbeeldingen. Voor een vertaling
van de gebruikte Engelse teksten, zie de pagina's van de resp. taal.
NL
Le pagine introduttive contengono prevalentemente immagini. Per le
traduzioni dei testi scritti in inglese, vedere le pagine nelle diverse lingue.
IT
Początkowe strony zawierają głównie rysunki. Tłumaczenie wykorzystanych
tekstów angielskich znajduje się na odpowiednich stronach językowych.
PL
RU Страницы в начале Инструкции состоят в основном из рисунков, схем и
таблиц. Перевод встречающегося там текста приведен в разделе RU.
AR3200C
3

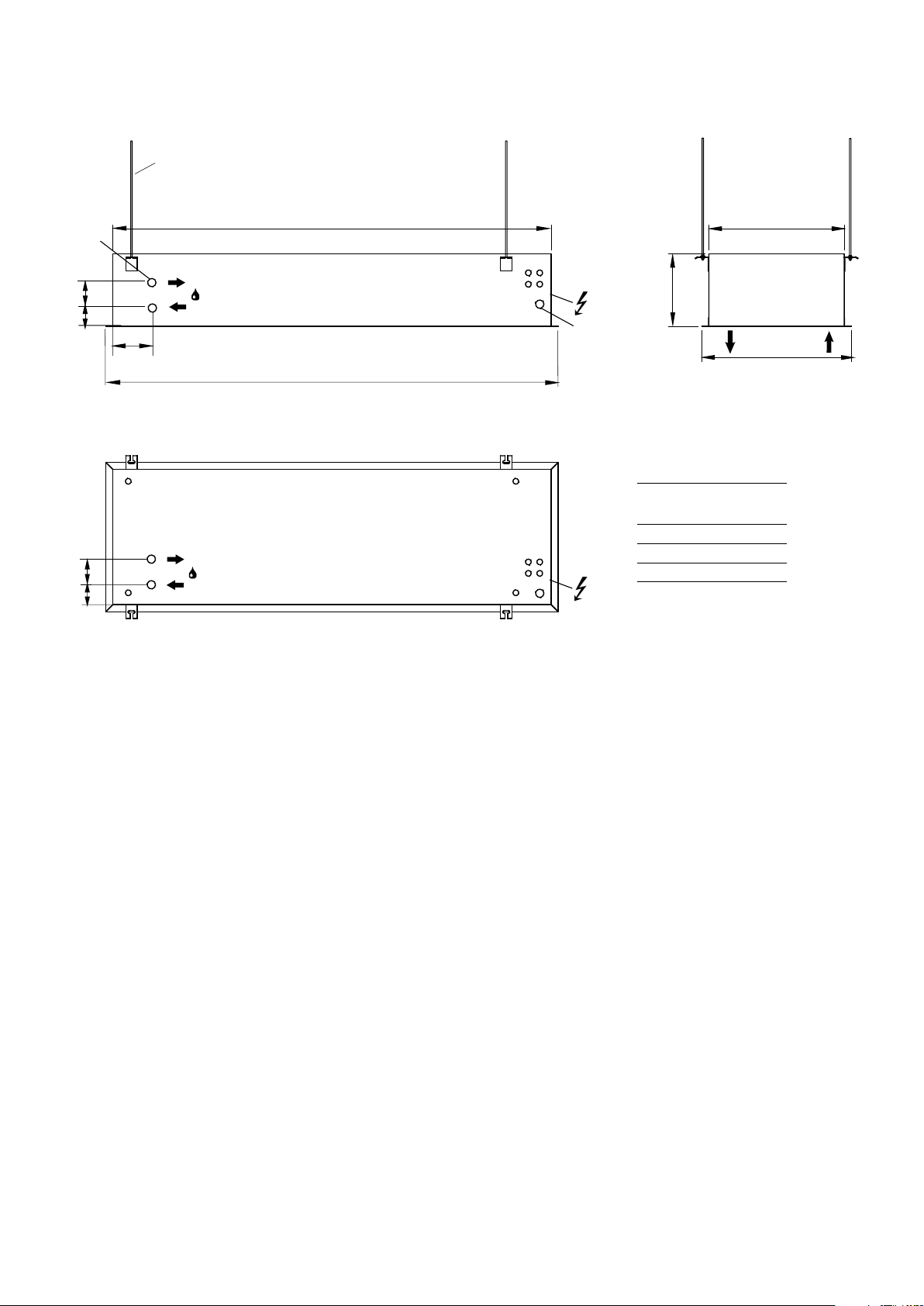

A
[mm]
B
[mm]
AR3210C 1078 1028
AR3215C 1588 1538
AR3220C 2078 2028
B
A
475
525
90
70
256
1, 1,5 m:4 x M8
2 m: 6 x M8
90
ø29
ø29
51
135
AR3200C
4
244
134
933 805
156
525
66
805 / 1315
157

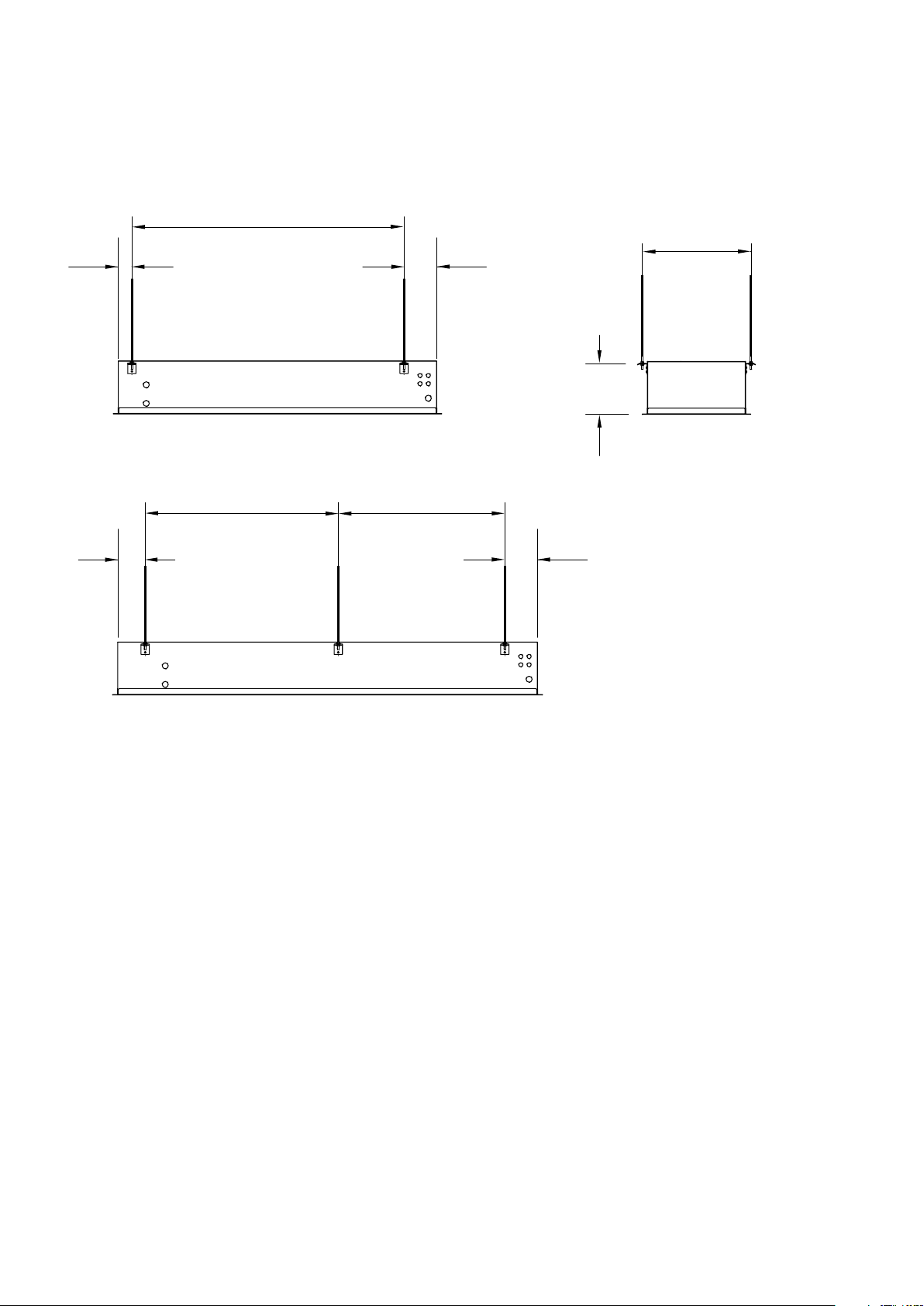

Mounting on threaded bars outside the unit
AR3220C
AR3210C / AR3215C
Front view
Side view
AR3200C
5
Fig. 1b. Mounting on threaded bars outside the unit.
Mounting on threaded bars outside the unit
Fig. 1a: Mounting brackets on delivery.
AR3220C
AR3200C
6
Mounting on threaded bars inside the unit
Fig. 2a: Mounting brackets on delivery.
124
392
E/A: 932
W: 848
E/A: 851
W: 935
121
124
850 / 1360
54
88
Top view
Side view
AR3220C
AR3210C / AR3215C
124
392
E/A: 932
W: 848
E/A: 851
W: 935
121
124
850 / 1360
54
88
AR3200C
7

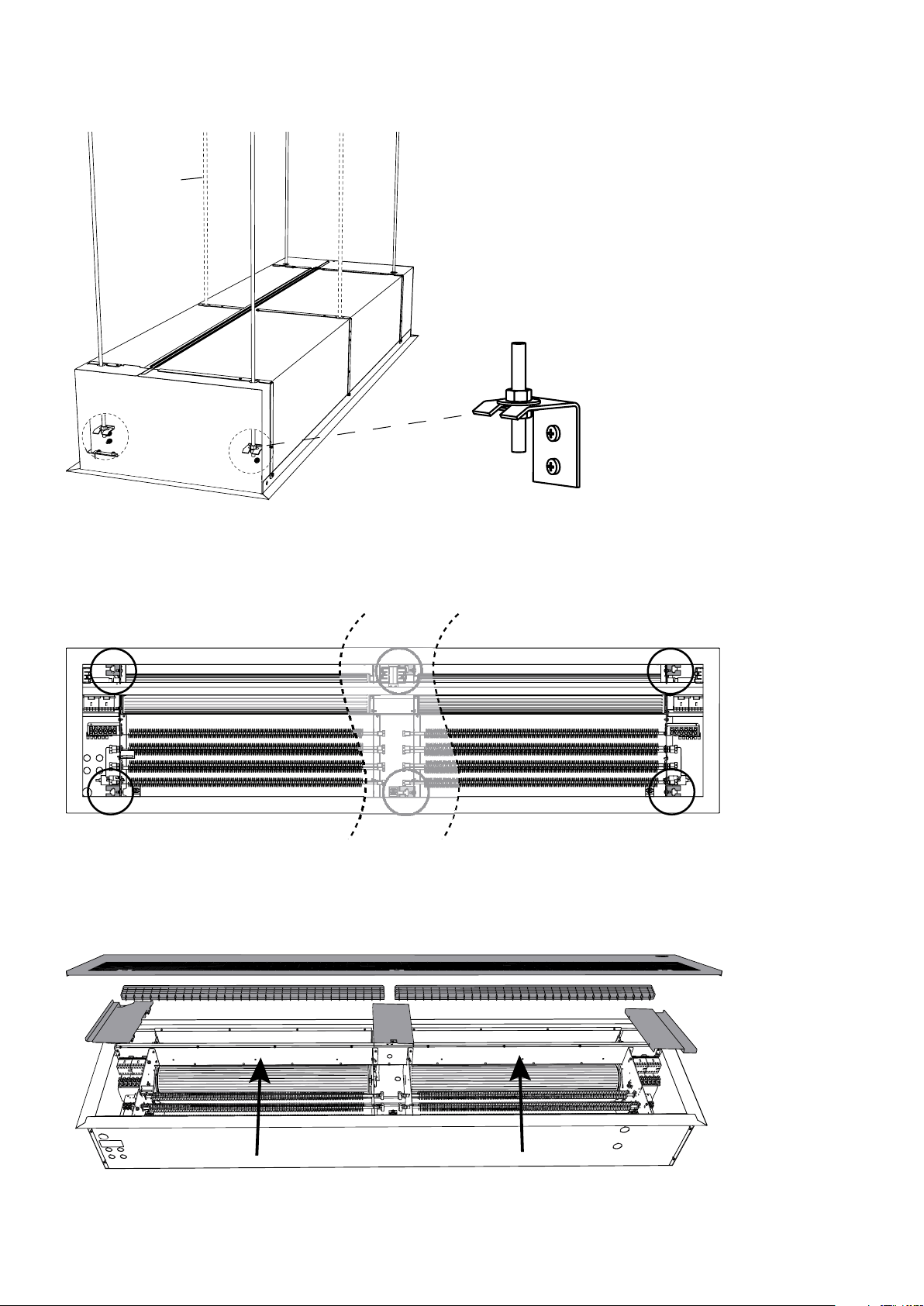

Mounting on threaded bars inside the unit
Fig. 2c. Location of the mounting brackets on the inside of the unit.
AR3220C
6x
AR3210C, AR3215C 4x
Fig. 2d. In order to mount the brackets, remove the service hatch, outlet grille and covering plates.
AR3220C
Fig. 2b. Mounting on threaded bars inside the unit.
AR3200C
8
Fig. 3a: Snap fixings
2.
1.
1.
2.
90°
AR
Service hatch
Fig. 3b: Open the unit.
Fig. 4:Terminal box and control panel inside unit.
Accessories
PA34TR15 AR3210C, AR3215C, 1 m
PA34TR20 AR3220C, 1 m
PA34CB15 AR3210C, AR3215C
PA34CB20 AR3220C
PA34VD15 AR3210C, AR3215C
PA34VD20 AR3220C
PAMLK AR3200C
FHDN15 AR3200C W
PA2DR AR3200C
PAMLK
AR3200C
9
PA34TR
PA2DR
PA34CB
PA34VD
FHDN15
VKF
SD230 BPV10
VLSP
VOT
Type RSK-nr
(SE)
NRF-nr
(NO)
Connection
VLSP15LF 670 45 35 DN15
VLSP15NF 670 45 36 850 26 36 DN15
VLSP20 670 45 37 850 26 37 DN20
VLSP25 670 45 38 850 26 38 DN25
VLSP32 670 45 39 850 26 39 DN32
VOT15 673 61 93 85 024 05 DN15
VOT20 673 61 94 85 024 06 DN20
VOT25 673 61 95 85 024 07 DN25
AR3200C
10
3Electrical heat - AR3200C E
Technical specifications
Type Output
steps
[kW]
Airflow*1
[m3/h]
∆t*4
[°C]
Sound
power*2
[dB(A)]
Sound
pressure*3
[dB(A)]
Voltage
motor
[V]
Amperage
motor
[A]
Voltage[V]
Amperage [A]
(heat)
Length
[mm]
Weight
[kg]
AR3210CE03 2/3 1000/1800 9/5 73 43/57 230V~ 0,7 230V~/13 1078 30
AR3210CE05 3,3/5 1000/1800 15/8 73 43/57 230V~ 0,7 230V~/21,7
400V3N~/7,2
1078 30
AR3210CE08 5/8 1000/1800 24/13 73 43/57 230V~ 0,7 400V3N~/11,6 1078 31
AR3215CE08 4/8 1600/2900 15/8 73 43/57 230V~ 1,3 400V3N~/11,6 1588 41
AR3215CE12 8/12 1600/2900 22/12 73 43/57 230V~ 1,3 400V3N~/17,3 1588 42
AR3220CE10 5/10 2100/3900 14/8 76 44/60 230V~ 1,6 400V3N~/14,5 2078 57
AR3220CE16 10/16 2100/3900 23/12 76 44/60 230V~ 1,6 400V3N~/23,1 2078 59
*1) Lowest/highest airflow of totally 3 fan steps.
*2) Sound power (LWA) measurements according to ISO 27327-2: 2014, Installation type E.
*3) Sound pressure (LpA). Conditions: Distance to the unit 5 metres. Directional factor: 2. Equivalent
absorption area: 200 m². At lowest/highest airflow.
*4) ∆t = temperature rise of passing air at maximum heat output and lowest/highest airflow.
*5) Applicable at water temperature 60/40 °C, air temperature, in +18 °C.
Protection class A3200C E: IP20.
Protection class A3200C A/W: IP21.
CE compliant.
Type Output
[kW]
Airflow*1
[m3/h]
Sound
power*2
[dB(A)]
Sound
pressure*3
[dB(A)]
Voltage
motor
[V]
Amperage
motor
[A]
Length
[mm]
Weight
[kg]
AR3210CA 0 1000/1800 73 43/57 230V~ 0,7 1078 29
AR3215CA 0 1600/2900 73 43/57 230V~ 1,3 1588 40
AR3220CA 0 2100/3900 76 44/60 230V~ 1,6 2078 55
1Ambient, no heat - AR3200C A
Type Output*5
[kW]
Airflow*1
[m3/h]
∆t*4,5
[°C]
Water
volume
[l]
Sound
power*2
[dB(A)]
Sound
pressure*3
[dB(A)]
Voltage
motor
[A]
Amperage
motor
[A]
Length
[mm]
Weight
[kg]
AR3210CW 8,2 1000/1500 19/16 1,1 69 44/53 230V~ 0,6 1078 30
AR3215CW 14 1700/2600 19/16 1,7 72 48/56 230V~ 1,0 1588 41
AR3220CW 18 2500/3150 18/17 2,3 72 50/56 230V~ 1,2 2078 56
2Water heat - AR3200C W
