Frico Tatra Bedienungsanleitung

Tatra

.... 14

EN ....18

Original instructions

.... 22

NO .... 26

FR .... 31

.... 36

NL .... 41

ES ....46

IT .... 51

PL .... 56

.... 61

FI DK .... 66

Tatra

Introduktionssidorna består huvudsakligen av bilder. För översättning av de

engelska texter som används, se respektive språksidor.

The introduction pages consist mainly of pictures. For translation of the English

texts used, see the respective language pages.

Introduksjonssidene består hovedsakelig av bilder. For oversettelse av de

engelske tekstene, se de respektive språksidene

Les pages de présentation contiennent principalement des images. Consulter la

page correspondant à la langue souhaitée.

Die Einleitungsseiten bestehen hauptsächlich aus Bildern. Für die Übersetzung

der verwendeten Texte in englischer Sprache, siehe die entsprechenden

Sprachseiten.

De inleidende pagina's bevatten hoofdzakelijk afbeeldingen. Voor een vertaling

van de gebruikte Engelse teksten, zie de pagina's van de resp. taal.

Las páginas introductorias contienen básicamente imágenes. Consulte la

traducción de los textos en inglés que las acompañan en las páginas del idioma

correspondiente.

Le pagine introduttive contengono prevalentemente immagini. Per le

traduzioni dei testi scritti in inglese, vedere le pagine nelle diverse lingue.

Początkowe strony zawierają głównie rysunki. Tłumaczenie wykorzystanych

tekstów angielskich znajduje się na odpowiednich stronach językowych.

RU Страницы в начале Инструкции состоят в основном из рисунков, схем и

таблиц. Перевод встречающегося там текста приведен в разделе RU.

Esittelysivut koostuvat lähinnä kuvista. Suvuilla olevien enlanninkielisten

sanojen käännökset löytyvät ko. kielisivuilta.

Introduktionssiderne består hovedsageligt af billeder. For oversættelse af de

engelske tekster, se siderne for de respektive sprog.

Tatra

[mm]

TA6017 1650

TA6022 2200

TA6028 2750

[mm]

TA6017+TA6FF 1710

TA6022+TA6FF 2260

TA6028+TA6FF 2810

Vertical mounting

Horizontal mounting

625

551

507

G1” - DN25

507

230

61 61

230

551

625

181

TA6FF - Floor frame

2DN25 (1"),

outside thread

2DN25 (1"), outside thread

Ø 11

140

Ø 7

280

Ø 11

140

Ø 7

280

Tatra

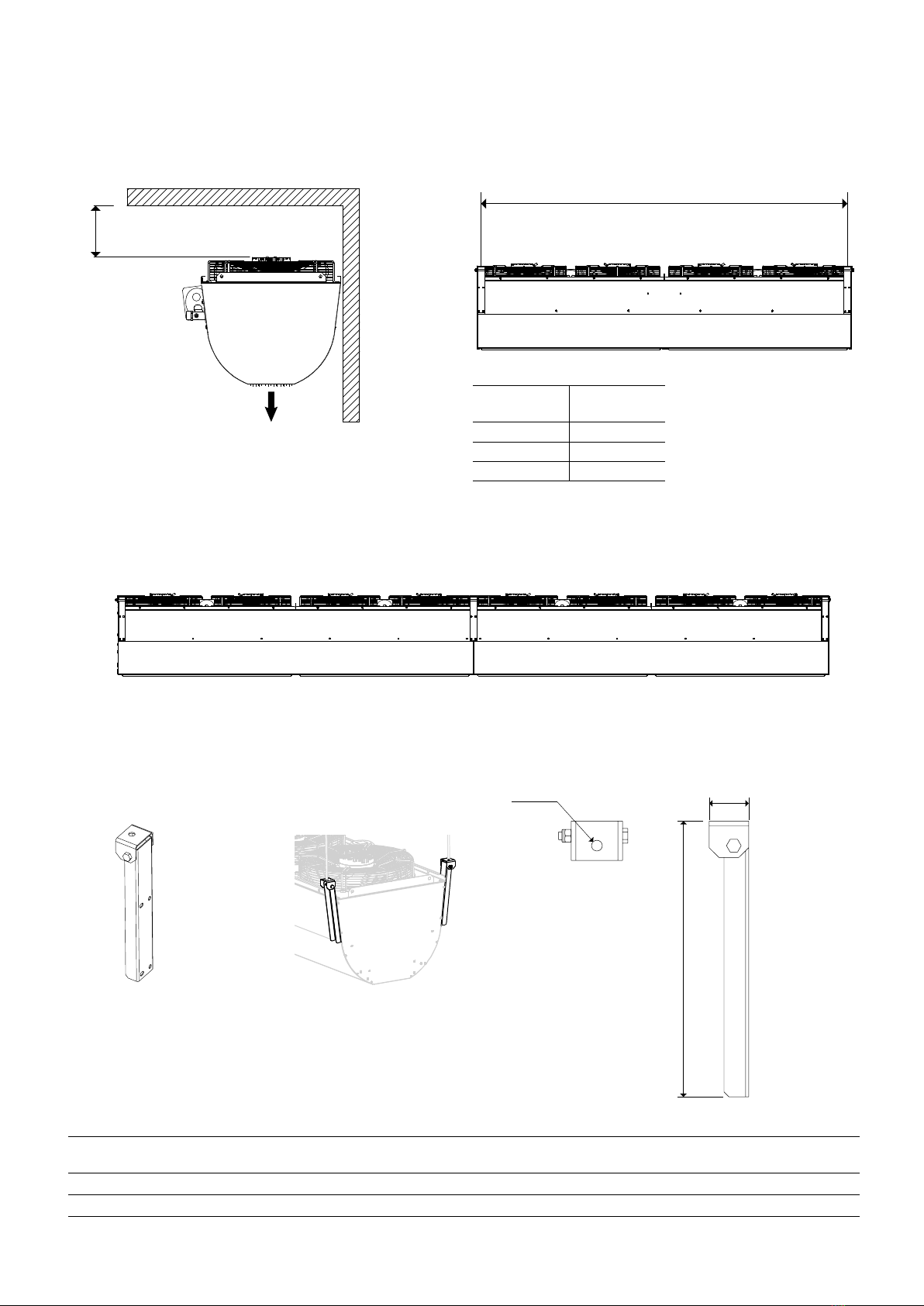

Horizontal mounting

300

Minimum distance.

Item

number

Type Consists of

397713 TA6AB 4 x appliance brackets

382973 TA6ABE 2 x appliance brackets

TA6AB - Appliance brackets

Distance appliance brackets

[mm]

TA6017 1600

TA6022 2150

TA6028 2700

2 x Tatra

1004

115

805

660

580

400

320

230

Tatra

TA6WK - Wall kit

1004

617

807

1004

115

805

660

580

400

320

230

Item

number

Type Consists of

397712 TA6WK 2 x wall brackets + 4 x appliance brackets + 4 x threaded rods (M10, 1000 mm) + nuts

382975 TA6WKE 1 x wall bracket + 2 x appliance brackets + 2 x threaded rods (M10, 1000 mm) + nuts

x4 x4

1004

617

807

Horizontal mounting

Tatra

TA6CK - Ceiling kit

Item

number

Type Consists of

382976 TA6CK 2 x ceiling brackets + 4 x appliance brackets + 4 x threaded rods (M10, 1000 mm) + nuts

382977 TA6CKE 1 x ceiling bracket + 2 x appliance brackets + 2 x threaded rods (M10, 1000 mm) + nuts

x4 x4

Horizontal mounting

1100

109

1100

1026

870

636

500

266

105

131

211

109

Tatra

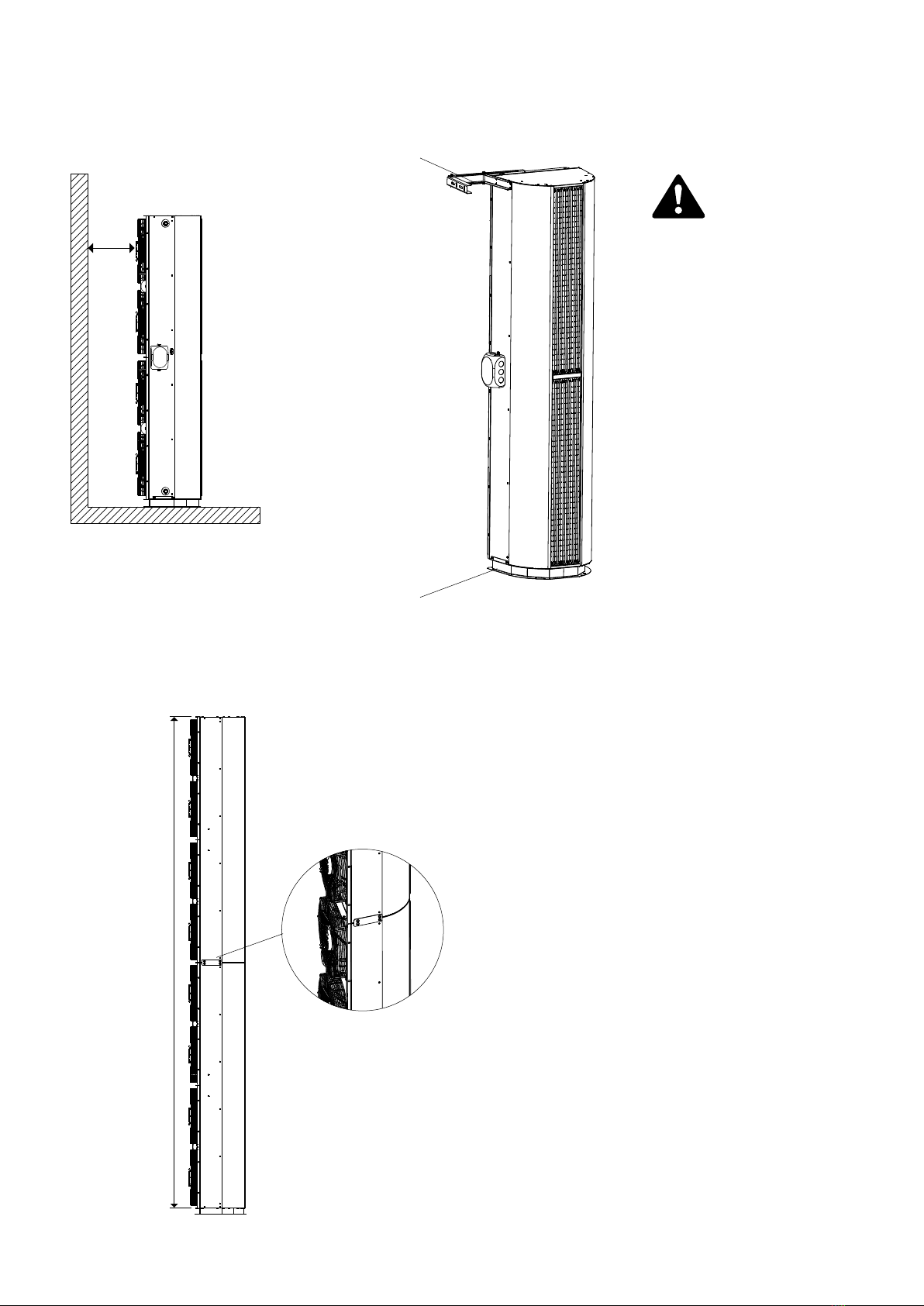

Vertical mounting

300

Minimum distance

Note! The air

curtain must be

secured in the wall

or ceiling.

TA6FF - Floor frame

TA6TB - Top bracket

Joining brackets x2

(included in delivery)

Max 6,6 m

Mounting on top of each other

Tatra

547

480 Ø 11 x 6

305

235

441

416

380

TA6FF - Floor frame

TA6TB - Top bracket

max 425

min 112

287

190

145

23,5

max 425

min 112

287

190

145

23,5

Item

number

Type

280021 TA6FF

382758 TA6TB

547

480 Ø 11 x 6

305

235

441

416

380

Vertical mounting

Tatra

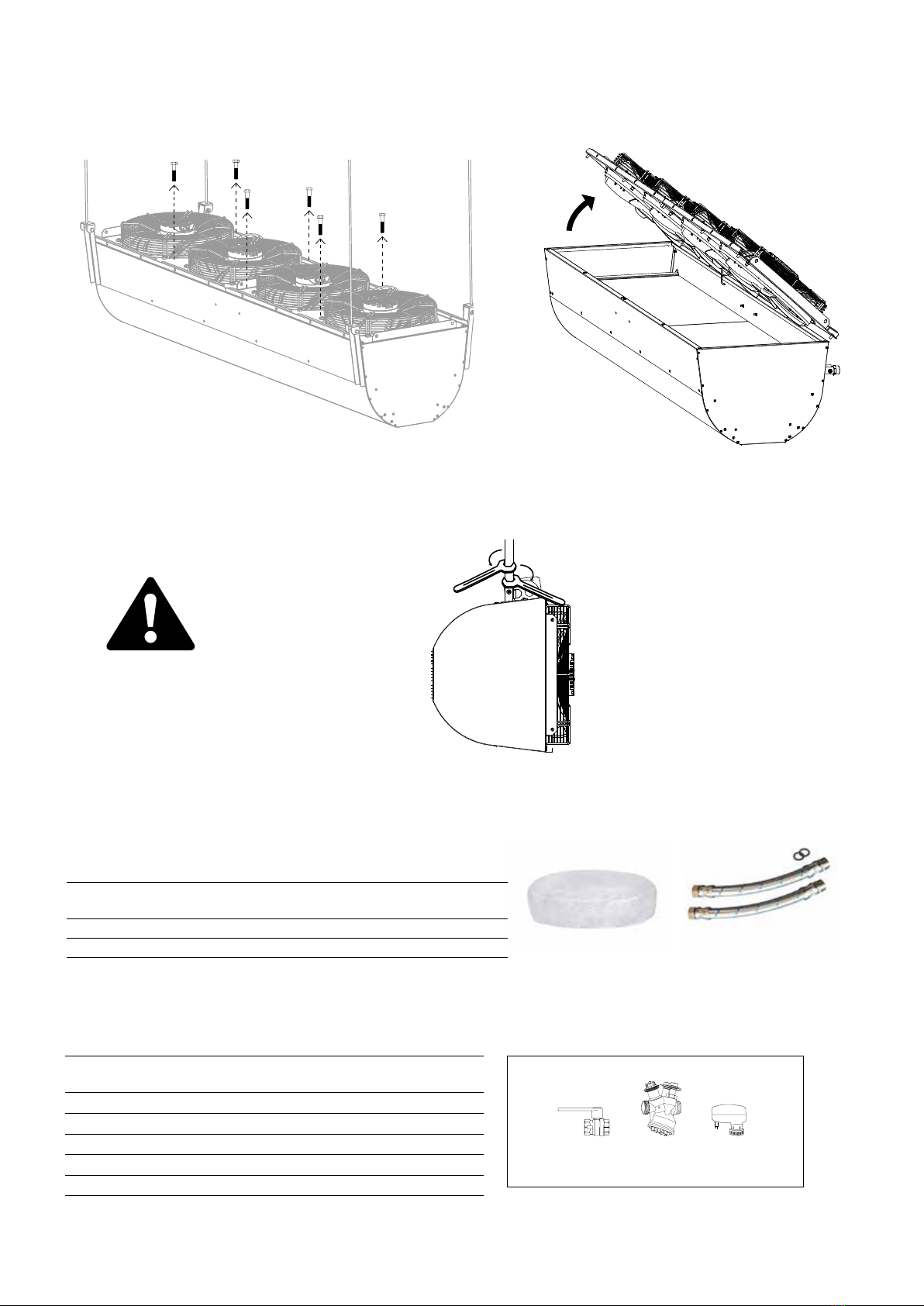

Open the unit.

1004

617

807

Water connection 2

NOTE! Use a pipe wrench or a similar

tool to grip the air curtain connections

to prevent straining of the pipes.

Item

number

Type Consist of Dimension

264883 TA6EF 1 pcs Ø480 x 100 mm

330955 FH1025 2 pcs DN25, 1000 mm TA6EF

Accessories 2

FH1025

SDM

VPFC

Valve systems

Item

number

Type DN Flow range

[l/s]

238293

VPFC15LF DN15 0,012-0,068

238294

VPFC15NF DN15 0,024-0,13

238295

VPFC20 DN20 0,058-0,32

238296

VPFC25 DN25 0,10-0,60

238297

VPFC32 DN32 0,22-1,03

See separate manual.

TACAV

Tatra

Item

number

Type Name Dimensions

74684

FCDA

FC Direct 89x89x26 mm (FCCF)

74685

FCSA

FC Smart 89x89x26 mm (FCCF)

74686

FCPA

FC Pro 89x89x26 mm (FCCF)

74687

FCBA

FC Building 89x89x26 mm (FCCF)

Control systems

FCBC05/10/25

FCSC10/25

FCDCFCWTA

FCTXRF

FCBC05FCDCFCCF

Item

number

Type Dimensions

74694

FCRTX

39x39x23 mm

74695

FCOTX

39x39x23 mm

74699

FCLAP

89x89x26 mm

74702

FCWTA for water heated units

17495

FCDC

74718

FCBC05 5 m

74719

FCBC10 10 m

74720

FCBC25 25 m

74721

FCSC10 10 m

74722

FCSC25 25 m

74703

FCTXRF for FC Smart, FC Pro

89x89x26 mm

Accessories

FCDA - FC Direct FCSA - FC Smart

FCPA - FC Pro FCBA - FC Building

FCLAP

See separate manual for FC.

FCBC10FCDCFCCF FCLAP

FCBC10FCDCFCCF FCLAP FCTXRF FCBC10FCDCFCCF FCBAP

FCSC10

FCRTX

FCSC10

FCOTX

FCSC10

The air curtain must be supplemented with a control system.
