AC Corinte ACCS

Original instructions

ACCS

Introduktionssidorna består huvudsakligen av bilder. För översättning av de

engelska texter som används, se respektive språksidor.

The introduction pages consist mainly of pictures. For translation of the Eng-

lish texts used, see the respective language pages.

Introduksjonssidene består hovedsakelig av bilder. For oversettelse av de eng-

elske tekstene, se de respektive språksidene

Les pages de présentation contiennent principalement des images. Consulter

la page correspondant à la langue souhaitée.

Die Einleitungsseiten bestehen hauptsächlich aus Bildern. Für die Überset-

zung der verwendetenTexte in englischer Sprache, siehe die entsprechenden

Sprachseiten.

Las páginas introductorias contienen básicamente imágenes. Consulte la tra-

ducción de los textos en inglés que las acompañan en las páginas del idioma

correspondiente.

De inleidende pagina's bevatten hoofdzakelijk afbeeldingen.Voor een vertaling

van de gebruikte Engelse teksten, zie de pagina's van de resp. taal.

Le pagine introduttive contengono prevalentemente immagini. Per le tradu-

zioni dei testi scritti in inglese, vedere le pagine nelle diverse lingue.

Początkowe strony zawierają głównie rysunki. Tłumaczenie wykorzystanych

tekstów angielskich znajduje się na odpowiednich stronach językowych.

RU Страницы в начале Инструкции состоят в основном из рисунков, схем и таблиц.

Перевод встречающегося там текста приведен в разделе RU.

ACCS

105

207

115

M8 M8

105

207

115

VL - A VR - A

VL - B VR - B

400 314

[mm]

ACCS20 2000

ACCS25 2500

ACCS30 3000

Vertical mounting

Upper part of the

unit seen from

above.

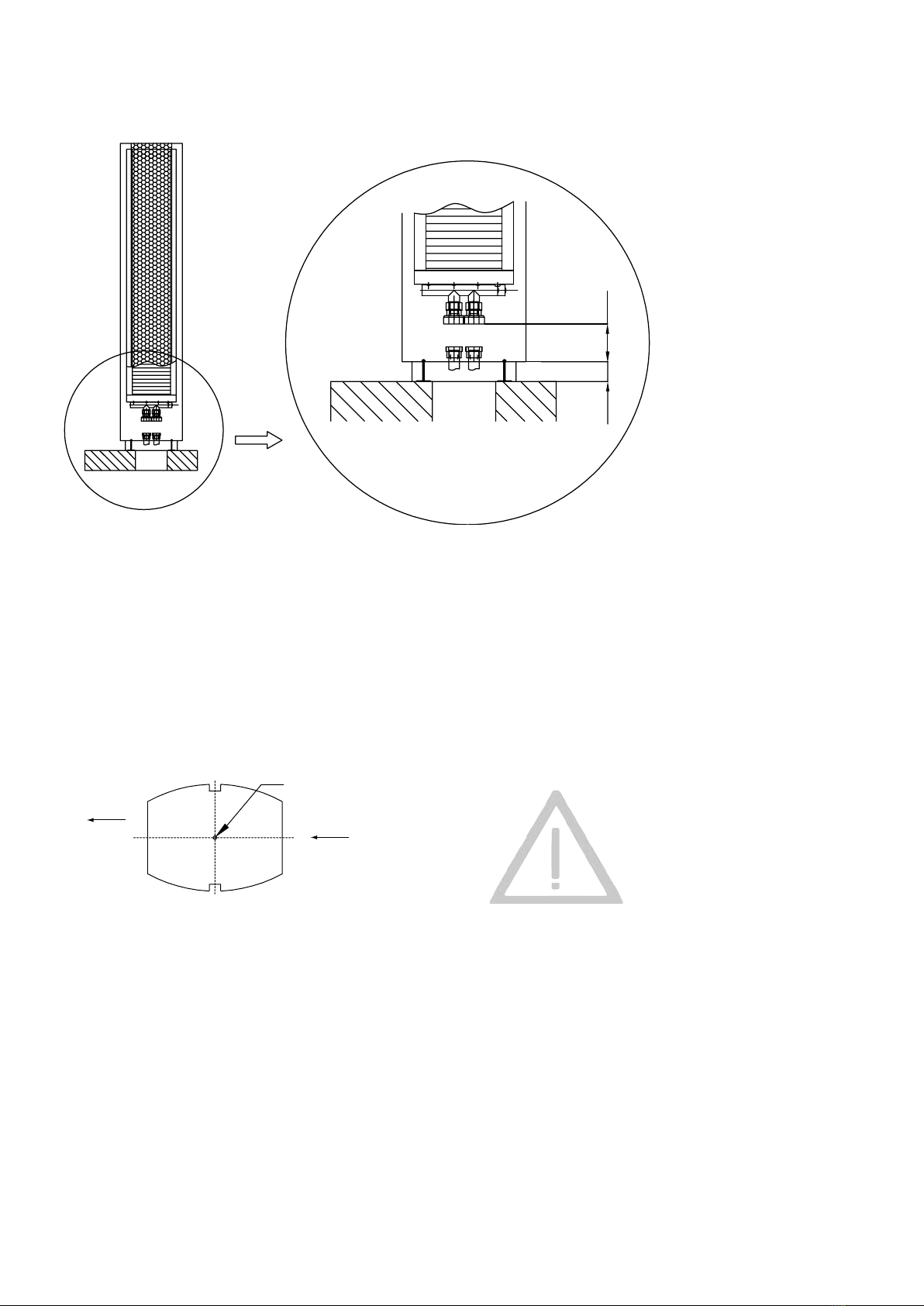

Connection dimensions, inside thread: 1", DN25

Bottom part of the

unit seen from

above.

ACCS

50 120

Fig. 1: Details of ACCS W

Dimensions and connections

Fig. 2: Securing in the wall or ceiling.

Note!The air curtain

must be secured in

the wall or ceiling.

Securing

ACCS

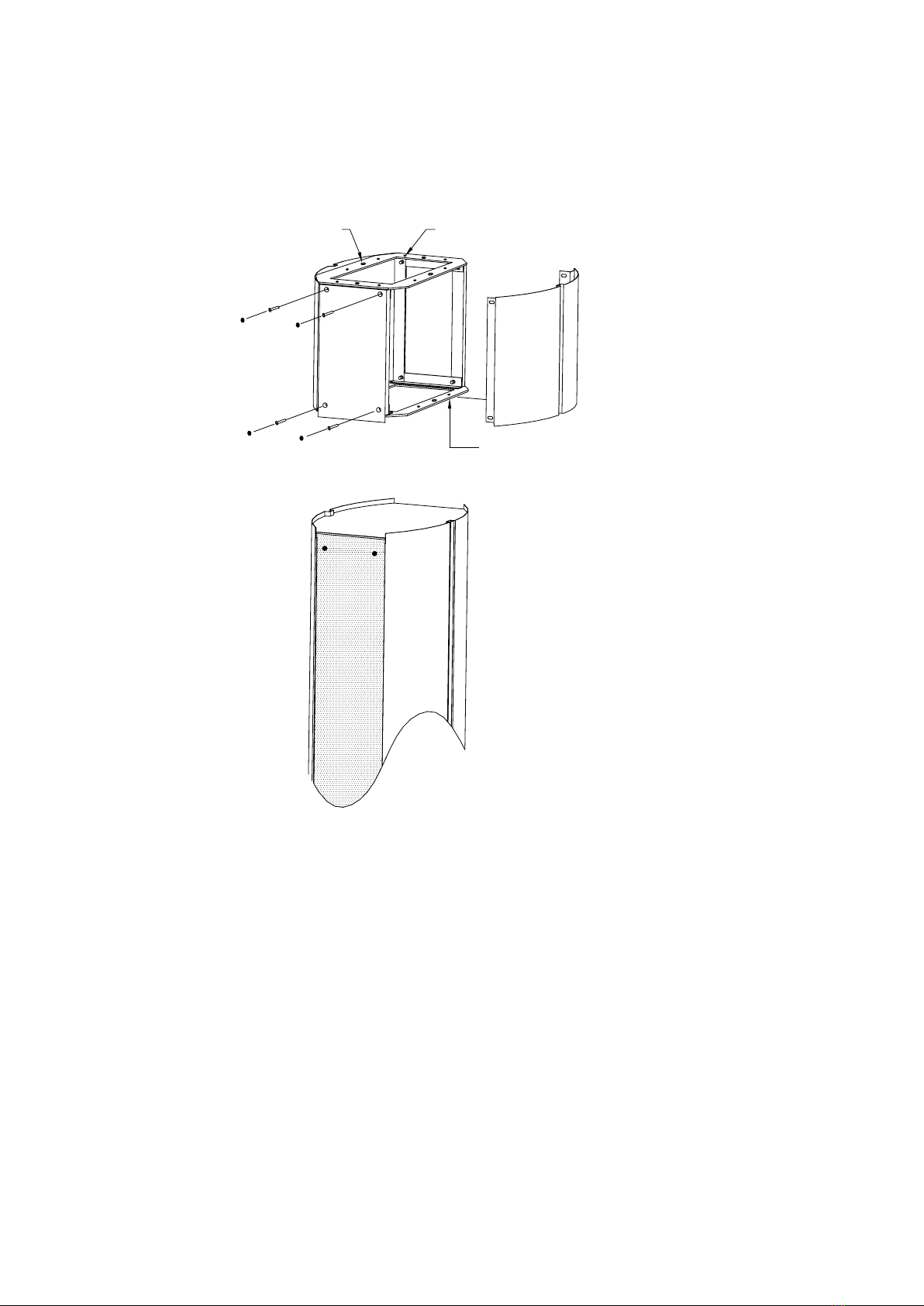

Fig. 3: Extension hood, Accessory

8 x Ø6 for securing at the top

8 x Ø6 for securing in the air curt

ain,

screws included.

4 x Ø10 for securing at the top

ACCS

400

314

148

103

220

[mm]

ACCS10 1000

ACCS15 1500

ACCS20 2000

ACCS25 2500

ACCS30 3000

Horizontal mounting

Connection dimensions W, inside thread: 3/4", DN20

206

1069

L=3000

206 206

L = 1000/1500

L/2

206

L = 2000/2500

1069

206

Mounting dimensions

ACCS

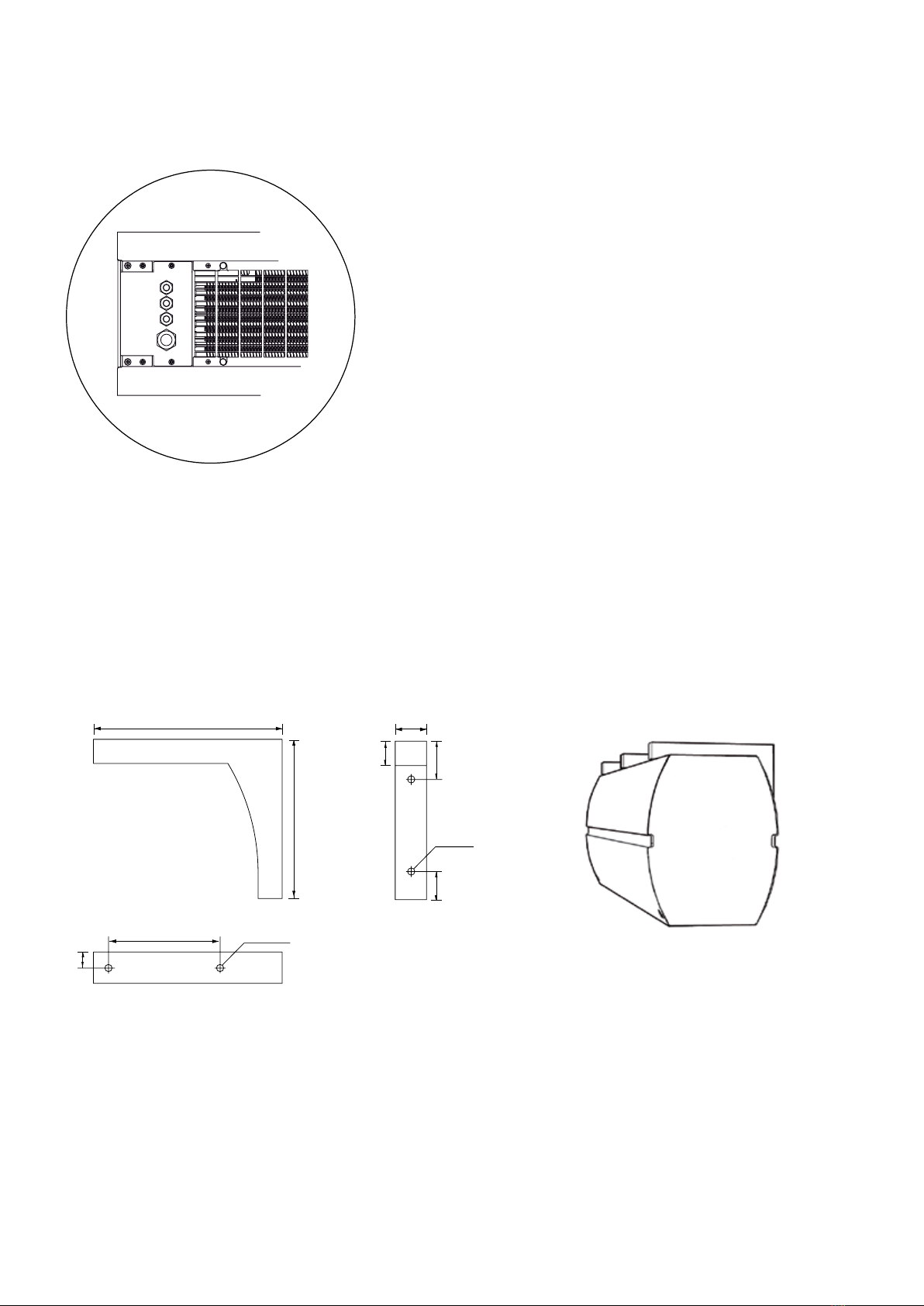

Fig. 5: ACCS Wall bracket, Accessory

313 52

264

Ø 12 (2x)

185

50 39

Ø12 (2x)

Fig. 4: Details of ACCS E

ACCS

Fig. 7: Minimum distances

ACCS E: 200 mm

ACCS W: 180 mm

Minimum distance

Fig. 6: To open

To open

Vertical and horizontal mounting

Type

ACCWBB

ACCWBP

ACCWBMP

ACCSEH

AXP300

FH1025

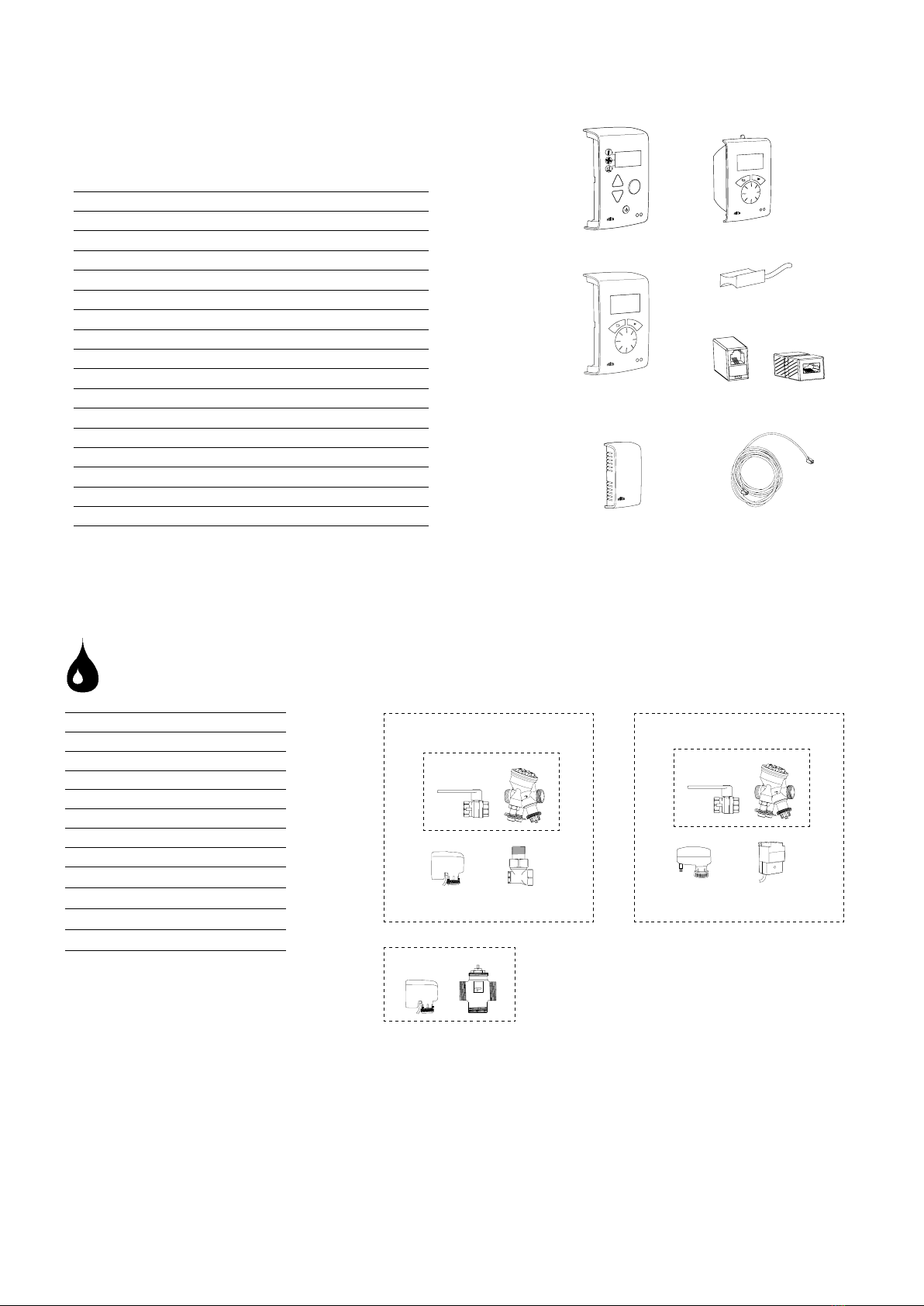

Accessories

ACCW ACCSEH FH1025

AXP300

ACCS

SIReB

SIReAC

SIReAA

SIReRTX 70x33x23 mm

SIReUR 114x70x50 mm

SIReWTA

SIReCJ4

SIReCJ6

SIReCC603 3 m

SIReCC605 5 m

SIReCC610 10 m

SIReCC615 15 m

SIReCC640 40 m

SIReCC403 3 m

SIReCC405 5 m

SIReCC410 10 m

SIReCC415 15 m

Accessories

SIRe

SIReB

SIReAC/SIReAA

SIReRTX

SIReUR

SIReWTA

SIReCC

SIReCJ4/SIReCJ6

VKF15LF

DN15

VKF15NF

DN15

VKF20

DN20

VKF25

DN25

VKF32

DN32

SD230

BPV10

SDM24

ST23024

VOT15 DN15

VOT20 DN20

VOT25 DN25

VKF

SDM24 ST23024

SD230 BPV10

VKF

VLSP VLP

VOT

ACCS
