Frigidaire FFC09K0CW Bedienungsanleitung

CHEST FREEZER

Model number:

FFC09K0CW

FACTORY PARTS CATALOG

FREEZER

WIRING DIAGRAM - # 216929600

OWNER’S GUIDE - # 216802800 ENERGY GUIDE - # 216794007

SERVICE DATA SHEET - # 216929600

PRODUCT NO. BASE MODEL NO. SERIES COLOR VOLTS

FFC09K0CW1 FFC09K0CW 134A white 115

MARKET

North America

Publication No.

5995398095

031030

-EN/SERVICE /MLR

365

ELECTROLUX HOME PRODUCTS, INC.

P.O BOX 212378, AUGUSTA , GA 30917

10/03 2

Publication No FFC09K0CW1

5995398095

DOOR

# = Fast-moving Parts 3 10/03

* = Non-Illustrated Parts

FFC09K0CW1 Publication No.

5995398095

DOOR

POS. NO PART NO DESCRIPTION

1 216481001 Gasket-door,white

9 216061802 Panel-inner lid,white

10 216923001 Plug button,1/4" ,white

11 216117906 Panel-outer door/lid,white

18 216140200 Handle,recessed ,white

27 5303212828 Clip,panel mtg

31 08009392 Gasket,white

* 5303917276 Insulation-door,fiberglass ,(bulk)

10/03 4

Publication No FFC09K0CW1

5995398095

CABINET

# = Fast-moving Parts 5 10/03

* = Non-Illustrated Parts

FFC09K0CW1 Publication No.

5995398095

POS. NO PART NO DESCRIPTION

3 216502600 Plug,drain ,interior

4 216073900 Plug,drain ,exterior

6 216117500 Breaker-hinge side,white

11 216105600 Breaker-ends,white

12 216892800 Nameplate

18 216707200 Knob,temp control

21 # 216787700 Control-temperature

27 216337700 Screw,hex washer head ,10-24 x 0.500

28 216478800 Hinge Assy

30 216105500 Breaker-corners,white

59 216848200 Basket

71 131168200 Screw,pan head ,8-18B x 0.31

75 216782000 Panel-access,white

* 216794007 Energy Guide

* 5303305324 Paint,touch-up ,white

CABINET

10/03 6

Publication No FFC09K0CW1

5995398095

SYSTEM

# = Fast-moving Parts 7 10/03

* = Non-Illustrated Parts

FFC09K0CW1 Publication No.

5995398095

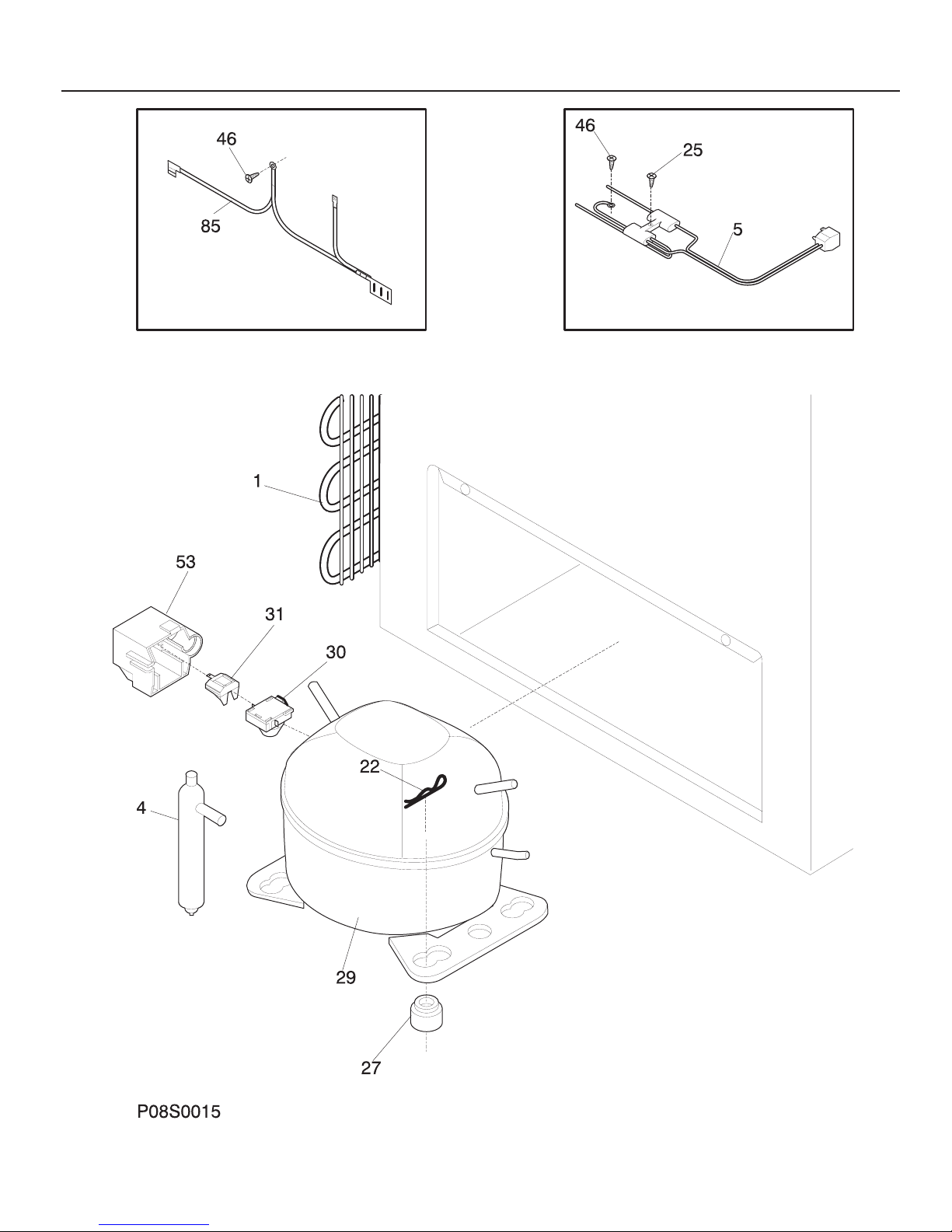

SYSTEM

POS. NO PART NO DESCRIPTION

1 # 5300120781 Condenser

4 216634500 Drier-filter

5 # 216551900 Harness-ext,main

22 216056400 Clip,compressor mtg ,SPRING

25 216707700 Screw,8-18 X 1/2

27 5308002681 Grommet,compressor

29 # 216888300 Compressor,w/o electricals

30 216888500 Starter,relay

31 216100113 Overload Protector

46 216707800 Screw,PH ,8-32 x 1/2 ,wiring harness

53 216347800 Cover terminal,cover-comp term

85 216818300 Wire-ground
