Frigidaire RH36PC60G Bedienungsanleitung

UNIVERSAL/MULTIFLEX

Product No. RH36PC60GSA RH42PC60GSA

Market North America North America

Color stainless steel stainless steel

Exhaust-CFM 600 CFM 600 CFM

Volts 120 120

Owner's Guide 316488523 316488523

Installation Instructions 316488523 316488523

Wiring Diagram 5995510970 5995510970

RH36-42PC60G Cover.eps RH36-42PC60G Parts.eps SE1RBA.eps

Electrolux Major Appliances

North & Latin America

P.O. BOX 212378

AUGUSTA, GA 30917

Publication No.

5995535274

09/03/13

(EN/SERVICE/KC)

099

RANGE HOOD

Model No.

RH36PC60G /

RH42PC60G

Copyright ©2009 Electrolux Home Products, Inc.

All rights reserved.

Publication No: 5995535274 RH36PC60G / RH42PC60G

03/09 2

REPLACEMENT PARTS

17

17

16

14

15

13

11

12

12

10

9

9

8

3

3

4

2

1

56

7

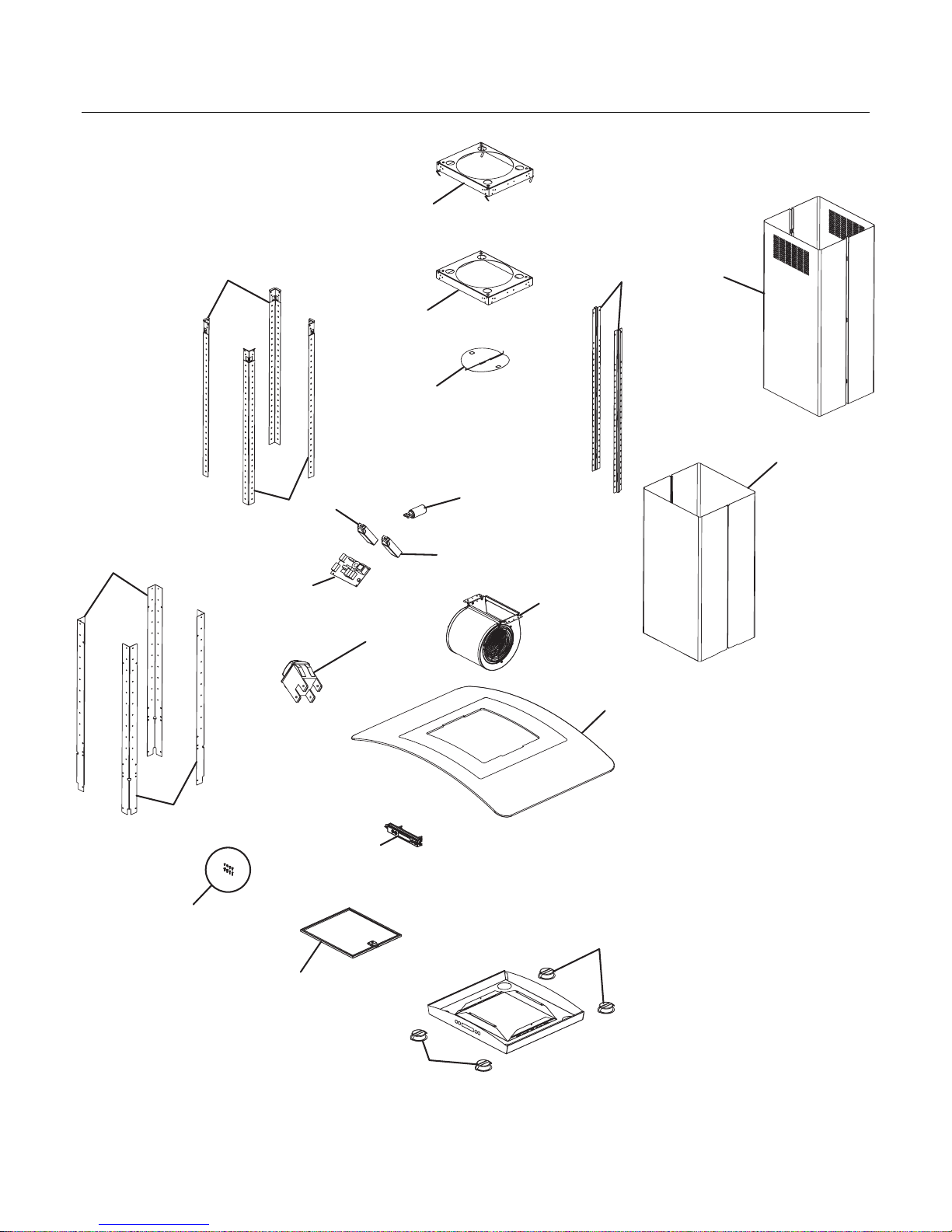

RH36-42PC60G Parts

20

RH36PC60G / RH42PC60G Publication No: 5995535274

# Functional Parts 3 03/09

* Non-Illustrated Parts

REPLACEMENT PARTS

Model Index: ARH36PC60G (RH36PC60GSA)

BRH42PC60G (RH42PC60GSA)

POS. NO PART NO. DESCRIPTION

1 5304466259 A B Support, horizontal, upper

2 5304464287 A B Support, horizontal, lower

3 5304464288 A B Support, vertical, upper, angle

4 5304466258 A B Damper, exhaust

5 5304464289 A B Channel, support, duct cover

6 5304466679 A B Cover, duct, upper, island

7 5304466680 A B Cover, duct, lower, island

8 # 5304464261 A B Capacitor

9 # 5304464262 A B Transformer

10 # 5304464263 A B Power Board, pcb, w/spacers

11 # 5304466260 A B Blower Assembly

12 5304464292 A B Support, vertical, lower, angle

13 # 5304464293 A - Canopy, 36 inch, glass

13 # 5304466261 - B Canopy, 42 inch, glass

14 # 5304464201 A B Control Panel, display, LCD

15 5304466263 A B Screw Kit, assembly

16 # 5304464265 A B Filter, grease

17 # 5304464266 A B Lampholder, socket, w/housing, lamp

20 # 5304472119 A B Switch, on/off

* 5304464294 A B Hardware Kit, installation

* 5304466745 A B Recirculation Kit, island

* 5304466255 A B Filter, charcoal, recirculation

Publication No: 5995535274 RH36PC60G / RH42PC60G

03/09 4

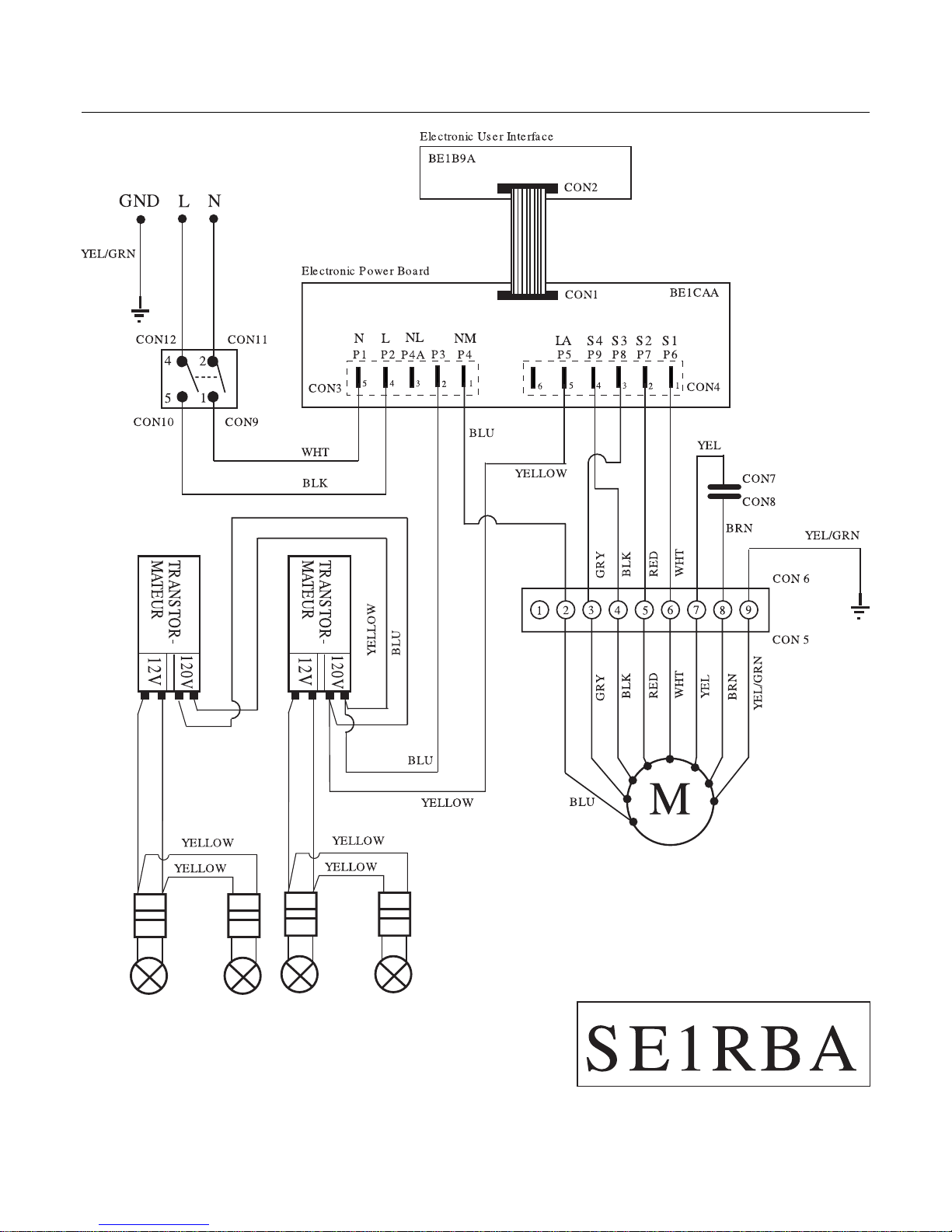

WIRING DIAGRAM
