FujiFilm CPT-70F-02A Bedienungsanleitung

For Sales Contact Information go to

www.Fujinon.com

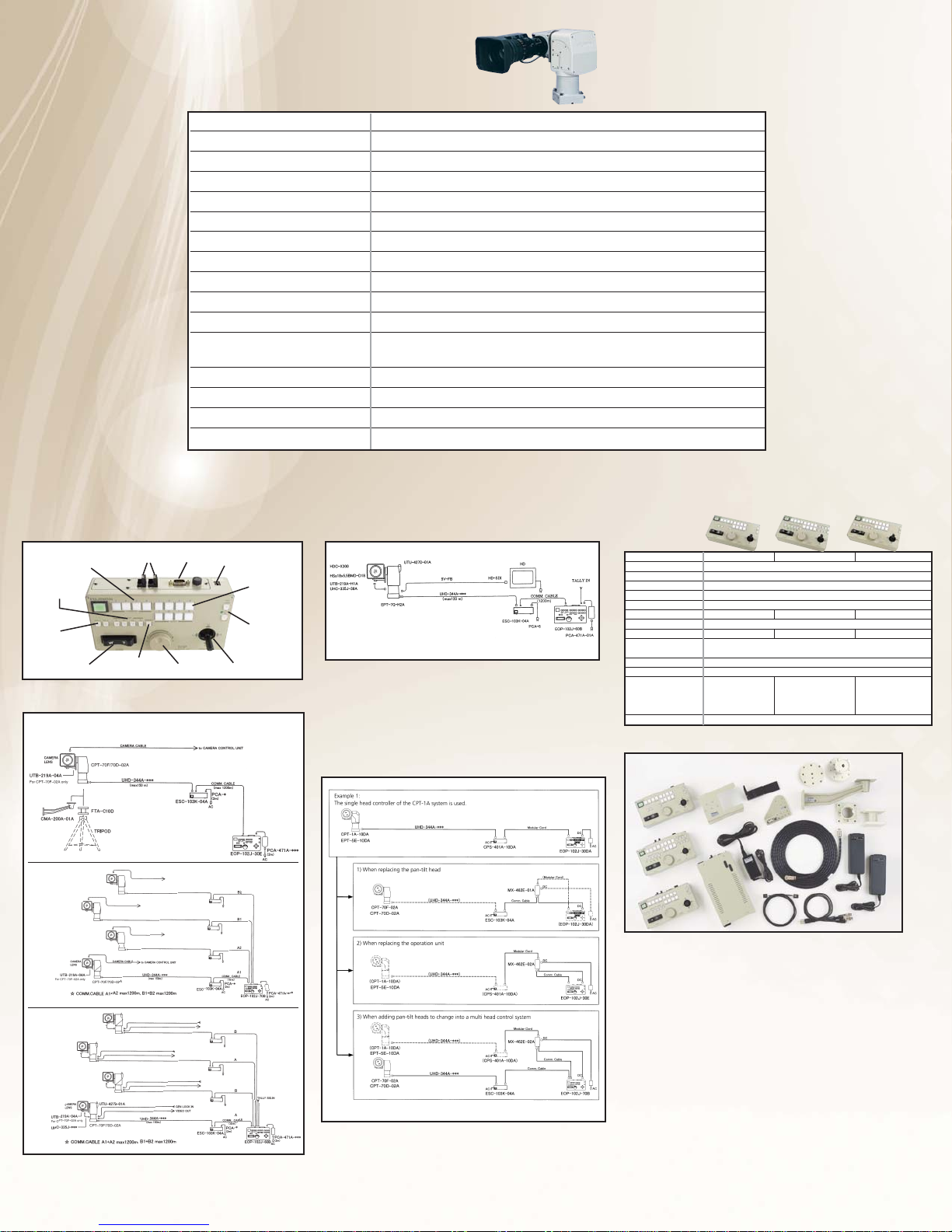

PAN & TILT

HEAD SPECIFICATIONS

MODEL CPT-70F-02A

Pan Range 300°

Pan Speed 25° / Sec.

Tilt Speed 20° / Sec

Tilt Range +/- 95°

Stopping Accuracy +/- 5'

Lens Type MD

Acoustic Noise NC40db

Load Capacity 4 kg / 8.8 lbs.

Power Consumption DC 15V / 10W

(max)

Operating Temperature -10° C ~ +50° C

Power Source 15V DC

(ESC-103K-04A)

Drive System DC Servo

Weight 2.3 kg / 5.06 lbs.

Dimensions WxDxH (mm) 130 x 102 x 222

Max. Cable Length 1350 m / 4430 ft.

* From power supply (CPS-401A-10DA) **EOP-102J-60B not available on CPT-70D-02A

PAN & TILT

CONTROLLERS

EOP-102J-30E EOP-102J-60B EOP-102J-70B

Operation

RS-485 via twisted pair cable – E-connector/RS-232 via DB-9 connector

Pan / Tilt

Variable-speed joystick

Zoom

Variable-speed rocker switch

Focus

Variable-speed potentiometer

Iris

Close, open, auto, remote

Shot Memory

32 32 per head 32 per head

Back-up

Reservable for more than 5 years (Lithium battery)

Qty of Head Control

144

Auxiliary Input

2 auxiliary relay contacts for controlling

accessory equipment at the pan and tilt head

Power Source

120 VAC via 12 VDC adapter (included)

Power Consumption

5 W

Camera Control

Camera On/Off

Shutter Speed

Gain Adjust, Color Bar

Auto White, Auto Black

Weight

Approximately 0.8 kg

J. K.

Q. R.

A. EOP-102J-30E

B. EOP-102J-60B

C. EOP-102J-70B

D. ESC-103K-04A

E. PS-470A-01A

F. UTB-219A-03A

G. CLH-8B

H. UTB-219A-02A/04A

I. UHD-344A-XXX

J. Communication Cable

Between EOP & ESC

K. UHC-335J-XXX

L. MX-462E-01A

M. MX-462E-02A

N. FTA-C10D

O. FPA-C10D

P. CMA-200A-01A

Q. FHTA-10 Tripod

Adapter

R. FH-10–High Hat

Mount

EOP-102J-70B

Aux.

1 & 2

2 Ch

Alternate

Page Button

Page x 8 shot

= 32 preset

Head Select (1–4)

(Available on

EOP-102J-60B/70B)

4 pin E-conn

RS-485

DB9(M)

RS-232

12V DC

External P/S

Supplied

Preset Buttons

32 Preset

(4 page x 8 shot)

Iris Control

Auto/Manual

Pan/Tilt

Control

Focus

Control

Memo

Button

Zoom

Control

CPT-70F/70D CONFIGURATIONS

S1-BA1

Single-Head Control System

S2-BA1

Multi-Head

Control

System

S2-CA1

Multi-Head

Control

System

w/ Camera

Control Function

PAN & TILT

COMPATIBILITY WITH EXISTING SYSTEMS

Compatibility with existing CPT-1A and EPT-5E systems

is possible by the utilization of certain adaptors. The

diagrams below depict some common configuration

scenarios.

PAN & TILT

EPT-7G-H2A CONFIGURATIONS
