Gabarron IDP Series Montageanleitung

INSTRUCCIONES DE INSTALACIÓN Y USO

INSTALLATION INSTRUCTIONS AND USER GUIDE

NOTICE D´INSTALLATION ET D´UTILISATION

IDP

RADIADOR INFRARROJO PORTATIL DE EXTERIOR

PORTABLE OUTDOOR INFRARED HEATER

CHAUFFAGE INFRAROUGE PORTABLE D’EXTÉRIEUR

IDP-2000

Lea estas instrucciones atentamente antes de instalar o utilizar el aparato por primera vez.

Please read these instructions CAREFULLY before installing or using this appliance for the first time.

Veuillez lire attentivement ce manuel d’instructions avant d’installer ou d’utiliser votre appareil.

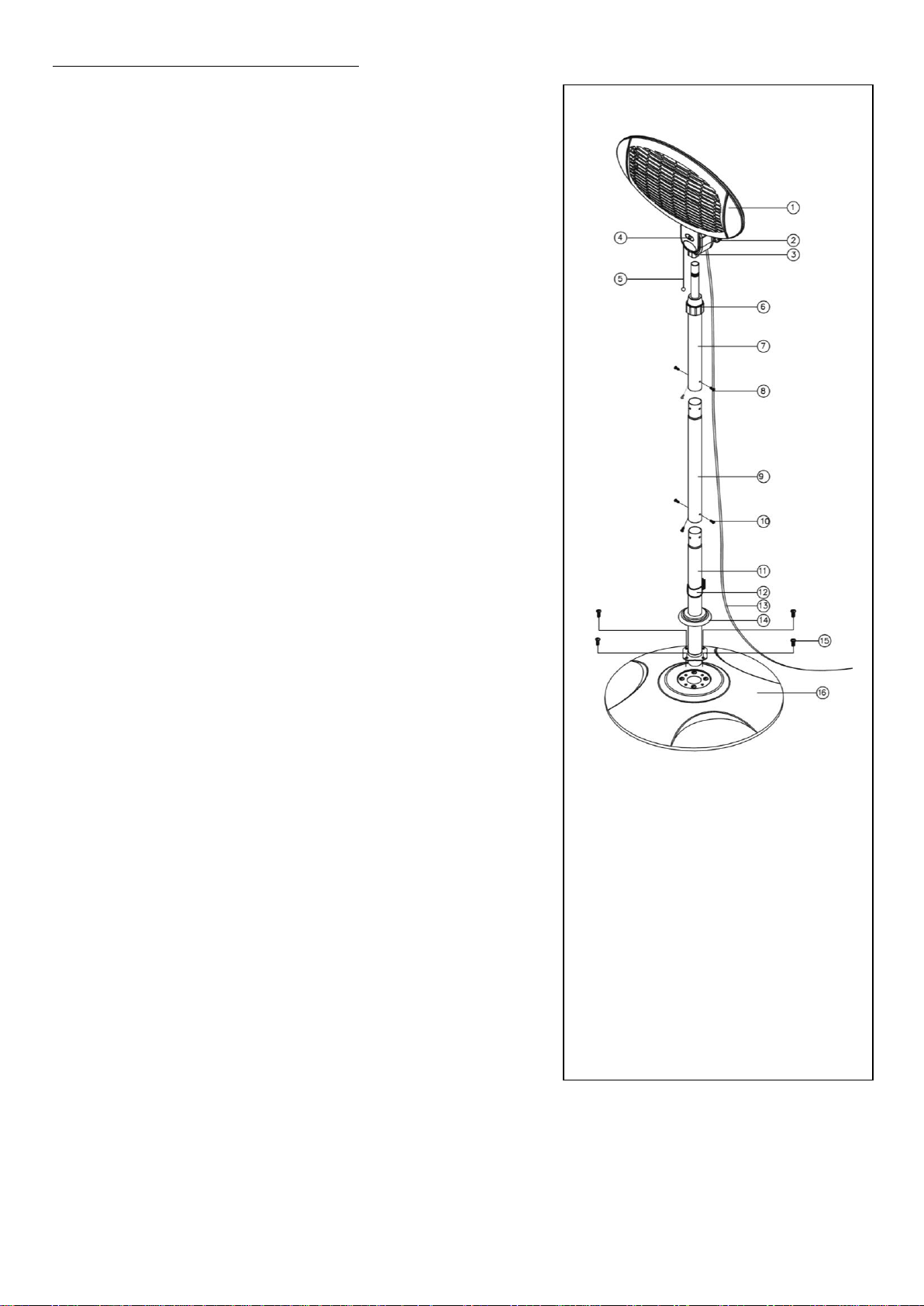

DESCRIPCION DE COMPONENTES

1 Radiador

2 Pomo de apriete

3 Cuerpo

4 Display

5 Cordón interruptor

6 Capucha

7 Tubo superior

8 Tres tornillos M5 X 6

9 Tubo central

10 Tres tornillos M5 X 6

11 Tubo inferior

12 Abrazadera

13 Maguera de conexión

14 Cubierta de base

15 Cuatro tornillos M6 X 30

16 Base

1.- INFORMACION IMPORTANTE

La garantía no cubrirá los daños causados por la no observancia

de estas instrucciones.

Las instrucciones deben conservarse para futuras referencias.

Este manual debe ser conservado y dado a cualquier nuevo

usuario.

Este aparato pueden utilizarlo niños con edad de 8 años y

superior y personas con capacidades físicas, sensoriales o

mentales reducidas o falta de experiencia y conocimiento, si se

les ha dado la supervisión o formación apropiadas respecto al

uso del aparato de una manera segura y comprende los peligros

que implica. Los niños no deben jugar con el aparato. La limpieza

y mantenimiento a realizar por el usuario no deben realizarlos

los niños sin supervisión.

Los niños desde 3 años y menores de 8 años deben sólo

encender/apagar el aparato, siempre que este haya sido

colocado o instalado en su posición de funcionamiento normal

prevista y que sean supervisados o hayan recibido instrucciones

relativas al uso del aparato de una forma segura y entiendan los

riesgos que el aparato tiene. Los niños desde 3 años y menos de

8 años, no deben enchufar, regular y limpiar el aparato o realizar

operaciones de mantenimiento.

Los niños menores de 3 años deben mantenerse fuera del

alcance del aparato a menos que sean continuamente

supervisados.

Asegúrese de que el voltaje es compatible con el del radiador

indicado en la placa de características.

El uso de este calefactor está prohibido en aéreas con presencia

de gases explosivos o sustancias inflamables.

No utilice el radiador para secar ropa.

No cubrir nunca el radiador.

Mantenga la manguera de alimentación lejos de las partes

calientes del radiador.

No deje cable colgando del extremo de mesas o escalones ni

deje que entre en contacto con cualquier superficie caliente.

No utilice el radiador mientras duerma. Nunca deje el radiador

desatendido mientras esté en funcionamiento.

Un manejo inadecuado puede causar heridas graves.

No utilice alargadores de cable. Esto puede causar sobrecalentamiento y causar un incendio.

No toque nunca el radiador estando descalzo o con las manos mojadas o húmedas.

No deje ningún objeto encima del radiador, cubriendo la rejilla u obstruyendo el flujo de aire.

El radiador debe estar desconectado durante la instalación y su limpieza.

No instalar el radiador inmediatamente debajo de una toma de corriente.

El radiador debe ser instalado de tal forma que los interruptores u otros controles no puedan ser tocados

por alguien que esté usando el baño o la ducha.

No instalar el radiador cerca de cortina u otros objetos inflamables ni debajo de ropa mojada que pueda

gotear.

Es importante mantener una distancia de 80 cm entre el radiador y cortinas u otros objetos inflamables que

puedan ser afectados por el calor radiado.

La instalación del calefactor debe ser llevada a cabo por personal especializado y de acuerdo a la normativa

eléctrica vigente.

El radiador debe ser instalado a 1.8 m del suelo y a una distancia mínima de 30 cm del techo.

No toque la rejilla ni la cubierta reflectora cuando el radiador esté funcionando. No introducir ningún

objeto dentro de la rejilla para prevenir quemaduras.

Aunque las resistencias del radiador ya no brillen estas pueden estar aún activas y ser potencialmente

peligrosas. Compruebe que el indicador (5) está en posición paro antes de realizar cualquier acción.

Si el cable de alimentación está dañado debe ser sustituido por el fabricante o por su agente oficial para

evitar un peligro.

El radiador debe ser apagado y desconectado de la red para evitar accidentes cuando no esté a la vista o sin

usar por mucho tiempo.

ATENCIÓN: Este radiador debe ser puesto a tierra.

La presencia en el aire de humo de tabaco o polución puede, con el tiempo, manchar las paredes y zona

próximas al radiador.

El radiador está diseñado para funcionar sólo en posición horizontal.

No fijar al techo.

Este aparato portátil está diseñado para ser usado en interior y en exterior. Aunque el radiador puede ser

usado en exterior la clavija debe ser conectada sólo a una base de interior.

Nunca ajuste la inclinación del radiador estando en funcionamiento. Para cambiar el ángulo del radiador,

aconsejamos esperar 15 minutos después de apagar el radiador.

Nunca desmonte los componentes del radiador ni los reemplace por otros que no cumplan los requisitos

de seguridad.

ADVERTENCIA: La superficie de este aparato puede estar caliente.

PRECAUCIÓN: Algunas partes del aparato pueden estar muy calientes y causar quemaduras.

Se debe prestar particular atención en presencia de niños y personas vulnerables.

ADVERTENCIA: PARA EVITAR SOBRECALENTAMIENTOS, NO CUBRIR EL

APARATO DE CALEFACCIÓN.

2. INSTALACIÓN

Abra la caja para sacar el radiador y todos los accesorios.

1- Inserte el tubo inferior (11) en la base (16) y entonces

sujételo firmemente utilizando 4 tornillos M6X30 (15).

Inserte la cubierta base (14) y la abrazadera (12) en el tubo

inferior (11).

2- Una el tubo inferior (11) y el tubo central (9) con tres tornillos M5X6 (10).

3- Una el tubo central (9) al tubo superior (7) con tres tornillos M5X6 (8).

4- Ensamble el cabezal radiador (1) en el tubo superior (7) y

ajuste manualmente el tornillo de la parte trasera de la base

del cabezal radiador para que el ensamble quede firme. Fije

el cable de conexión (13) en la abrazadera (12).

5- En caso necesario, puede ajustar el cabezal radiador en

cualquier ángulo en el rango 0º~ 45º.

3. FUNCIONAMIENTO

ATENCIÓN : Elija siempre un emplazamiento seguro para el radiador, teniendo en cuenta todas las

importantes instrucciones de seguridad del punto 1.

El radiador se conecta al tirar del cordón del interruptor (5). La ligera vibración que se nota cuando el

radiador es encendido desaparecerá después de unos segundos.

El indicador en el radiador mostrará las distintas posiciones de una manera rotativa:

- Position 0: Paro

- Position 1: 650W (potencia normal)

- Position 1: 1350W (potencia intermedia)

- Position 1: 2000W (plena potencia)

El radiador dispone de un dispositivo anti vuelco que apagará el aparato por seguridad, si este es inclinado o

volcado, y lo conectará de nuevo cuando vuelva a su posición vertical.

4. MANTENIMIENTO

Este radiador no requiere de ningun mantenieminto especial. Limpie el polvo con un trapo suave y seco, sólo

cuando la unidad esté desconectada y fría. No utilice disolventes ni productos abrasivos.

Este emisor térmico ha sido fabricado dentro de un sistema de calidad asegurada y conforme a procesos

respetuosos con el medio ambiente.

Una vez finalizada la vida útil del aparato, llévelo a un punto limpio para que sus materiales puedan ser

reciclados de forma adecuada.

5. DATOSTÉCNICOS

Model: IDP-2000

Voltage: 230V~

Input: 2000W

Class I IP34

PART DESCRIPTION

1 Heating Element Assembly

2 Knob

3 Body

4 Display

5 Pull Switch

6 Tube Cover

7 Upper Post Assembly

8 3 -M5 X 6 Screw

9 Middle Post

10 3-M5 X 6 Screw

11 Lower Post Assembly

12 Clamp

13 Power Cord

14 Base Cover

15 4-M6 X 30 Screw

16 Base Assembly

1. IMPORTANT INFORMATION

The warranty of the heater will not cover any damage caused

by non-observance of any of these instructions.

The instructions should be retained for future reference. This

guide must be kept and given to any new owner.

This appliance can be used by children aged from 8 years and

above and persons with reduced physical, sensory or mental

capabilities or lack of experience and knowledge if they have

been given supervision or instruction concerning the use of the

appliance in a safe way and understand the hazards involved.

Children must not play with the appliance. Cleaning and user

maintenance must not be made by children without

supervision.

Children aged from 3 years and less than 8 years shall only

switch on/off the appliance provided that it has been placed or

installed in its intended normal operating position and they

have been given supervision or instruction concerning use of

the appliance in a safe way and understand the hazards

involved. Children aged from 3 years and less than 8 years shall

not plug in, regulate and clean the appliance or perform user

maintenance.

Children of less than 3 years should be kept away unless

continuously supervised. Please check that the voltage in the

rating label fits the power supply.

Please check that the voltage in the rating label fits the power

supply.

The use of these heaters is forbidden in any area where there is

a presence of gases, explosives or inflammable objects.

Do not use this heater to dry clothes.

Do not put objects as clothes, fabrics or any combustible

materials in contact with the heater.

Do not cover this heater at any time.

Neither the connecting cable nor any other object must come

into contact with the heater.

This heater should be switched off at the isolating switch

before any repair work is carried out.

The installation must be carried out in accordance with the

current electrical regulations.

The heater should not be installed just below an electrical socket-outlet or dripping clothes.

The heater is to be installed so that switches and other controls cannot be touched by a person in the bath

or shower.

The supply circuit to the heater must incorporate a double pole isolating switch having a contact separation

of at least 3 mm.

If the flexible power cable for this unit is damaged, it may only be replaced by a repair workshop recognised

by the manufacturer, as special tools are necessary.

WARNING: This appliance must be earthed.

Do not connect the black pilot wire to earth.

All models are supplied with an electrical interrupt cut-out. This will switch off the heater if, for any reason,

it overheats. Should the cut-out operate, turn the heater off and remove the cause for the overheating. The

cut-out will be reset automatically.

The presence of air particles of smoke, dust and other pollutants could, in time, discolour the walls and

surfaces around the heater.

Any improper use is forbidden. Do not sit on the heater.

It is important to maintain a minimum distance of 80 cm between the heater and curtains, or any other

combustible materials that will be affected by the radiated heat.

Although the heating element has stopped glowing, it may still be live and potentially dangerous. Check that

the selection indicator (5) is in position off before taking any action.

Do not touch the fireguard or reflecting cover when the heater is in use; do not insert any objects into the

fireguard to prevent high temperature scalding.

The heater is provided with an anti-tilt switch will switch off the heater if it is overturned, and will switch it

on again automatically when it is restored to its upright position.

The infrared heater is designed to only work in a horizontal position. Never operate your appliance if it has

fallen over.

This movable appliance is designed for use indoor and outdoor. Although the heater may be used outdoors,

the main plug must only be connected to the supply indoors.

Do not use the heater while sleeping. Never leave the heater unattended while it is operated.

Do not let the cable hang over the edge of a table or counter or let it come into contact with any hot

surfaces.

Do not use extension cable. This could overheat and cause fires.

Never touch the heater with wet or humid hands or barefoot.

The heater must be disconnected during installation and cleaning.

Never rotate the heating part of the appliance during operation. To change the tit angle of the heating part,

we advise you to wait for 15 minutes after the appliance has been switched off.

Never dismantle the components of the heater or replace the components with the ones that do not meet

the safety requirements.

WARNING: The surface of this heater can be hot.

CAUTION: Some parts of this product can become very hot and cause burns. Particular

attention must be given when children and vulnerable people are present.

WARNING: IN ORDER TO AVOID OVERHEATING, DO NOT COVER THE

HEATER.

2. INSTALLATION

Open the box to take out the heater and all the accessories.

1- Insert the lower post assembly (11) into the base assembly

(16) and then fix it tightly by means of 4 M6X30 screws, and

insert the clamp (12) into the lower post (11).

2- Join the Lower Post Assembly and the Middle Post (9) together with three

M5X6 screw.

3- Join the Upper Post Assembly (7) and the Middle Post (9) together with

three M5X6 screw.

4- Join the Heating Element Assembly (1) and the Upper

Post Assembly (7) together ,then fix them tightly by

rotating the Knob, and put the power cord supply into the

clamp.

5- According to the request of use angle, Heating Element

Assembly can adjust angle at 0º~45º.

3. OPERATION

WARNING : Always choose a safe location for the heater, keeping in mind the safety instructions outlined in

point 1.

The appliance is switched on by means of the pull switch (5). The slight vibration noticeable when the

appliance is switched on will stop after a few seconds.

The indicator on the heater will show different positions in a rotary way:

- Position 0: Stop

- Position 1: 650 W (normal power)

- Position 1: 1350 W (intermediate power)

- Position 1: 2000 W (full power)

The heater is provided with an anti-tilt switch will switch off the heater if it is overturned, and will switch it

on again automatically when it is restored to its upright position.

4. MAINTENANCE

Clean and dust with a dry, soft cloth only when the unit is disconnected and cold. Do not use solvents or

abrasive products for cleaning.

This thermal radiator has been manufactured under an assured quality system using environment friendly

processes.

Please take the heaters to a clean point once their useful life is finished, in order to recycle their materials in

the right way.

5. SPECIFICATIONS

Model: IDP-2000

Voltage: 230V~

Input: 2000W

Class I IP34

DESCRIPTION DES COMPOSANTS

1 Radiateur

2 Pommeau de serrage

3 Corps

4 Écran

5 Cordon de l’interrupteur

6 Capuche

7 Tube supérieur

8 Trois vis M5 X 6

9 Tube central

10 Trois vis M5 X 6

11 Tube inférieur

12 Collier

13 Câble de connexion

14 Couvercle de base

15 Quatre vis M6 X 30

16 Base

1. IMPORTANT

La garantie ne s’applique pas en cas de dommages causés par

le non respect de ces instructions.

Les instructions doivent être conservées pour une utilisation

ultérieure. Cette notice doit être conservée et remise à tout

autre utilisateur.

Cet appareil peut être utilisé par des enfants à partir de 8 ans

et plus et par des personnes ayant des capacités physiques,

sensorielles ou mentales réduites ou un manque d’expérience

et de connaissances si elles sont surveillées et renseignées sur

l’utilisation sûre de l’appareil et comprennent les risques

encourus. Les enfants ne doivent pas jouer avec l’appareil. Le

nettoyage et l’entretien par l’utilisateur ne doivent pas être

réalisés par des enfants sans surveillance

Les enfants entre 3 ans et 8 ans ne doivent allumer/éteindre

l’appareil que s’il a été placé ou installé dans la position de

fonctionnement prévue à cet effet et s’ils sont surveillés ou

ont été renseignés sur l’utilisation sûre de l’appareil et

comprennent les risques encourus. Les enfants entre 3 ans et

8 ans ne doivent pas brancher, régler et nettoyer l’appareil ou

réaliser un entretien d’utilisateur.

Les enfants de moins de 3 ans doivent être tenus à l’écart, à

moins d’être constamment surveillés.

Assurez-vous que le voltage indiqué sur la plaque signalétique

du radiateur correspond au voltage du réseau et que la prise

de terre est bien connectée.

L’utilisation de ce radiateur est interdite en présence de gaz,

d’explosifs ou de substances inflammables.

Ne pas utiliser le radiateur pour sécher le linge.

Tenir le câble d’alimentation éloigné des parties chaudes du

radiateur.

Ne laissez pas pendre le câble d’alimentation sur le rebord

d’une table ou de marches d’escaliers et veillez à ce qu’il

n’entre pas en contact avec des surfaces chaudes.

N’utilisez pas le radiateur pendant que vous dormez. Ne

laissez pas le radiateur sans surveillance lorsqu’il est en

marche.

Une utilisation inappropriée peut causer des blessures graves.

Débranchez toujours le radiateur pour le déplacer d’un endroit à l’autre.

N’utilisez pas de rallonges électriques. Cela pourrait entrainer une surchauffe et provoquer un incendie.

Jamais toucher le radiateur les pieds nus ou avec les mains mouillées ou humides.

Ne pas laisser d’objets sur le radiateur, sur la grille et ne pas obstruer le flux d’air.

Le radiateur doit être déconnecté pendant l’installation et le nettoyage.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Gabarron Heizung Handbücher

Gabarron

Gabarron Ecombi HHR Series Bedienungsanleitung

Gabarron

Gabarron Elnur ECOMBI HHR Series Bedienungsanleitung

Gabarron

Gabarron SH6M Montageanleitung

Gabarron

Gabarron Ecombi HHR Series Bedienungsanleitung

Gabarron

Gabarron ECOMBI ECO158 Montageanleitung

Gabarron

Gabarron TGV200 Bedienungsanleitung

Gabarron

Gabarron TVC Series Montageanleitung

Gabarron

Gabarron Elnur INGENIUM Series Verdrahtungsschema

Gabarron

Gabarron TV-2002 Montageanleitung

Gabarron

Gabarron PH-125 Plus Montageanleitung

Gabarron

Gabarron ECOHHR20 Einrichtungshandbuch

Gabarron

Gabarron CP Series Montageanleitung

Gabarron

Gabarron ADL 5030/14 Montageanleitung

Gabarron

Gabarron PHM075 Montageanleitung

Gabarron

Gabarron Elnur A-4 Montageanleitung

Gabarron

Gabarron ADL 5030 Montageanleitung

Gabarron

Gabarron DILIGENS DIL4GC Montageanleitung

Gabarron

Gabarron RKS4Hi Bedienungsanleitung

Gabarron

Gabarron RF10E Plus Montageanleitung

Gabarron

Gabarron IDM-2000 Montageanleitung

Gabarron

Gabarron ADL 5030 Montageanleitung

Gabarron

Gabarron Elnur RBC9 Verdrahtungsschema

Gabarron

Gabarron RXE Plus Montageanleitung

Gabarron

Gabarron Elnur INGENIUM RD4W Montageanleitung

Beliebte Heizung Handbücher anderer Marken

oventrop

oventrop Regucor Series Bedienungsanleitung

Blaze King

Blaze King CLARITY CL2118.IPI.1 Bedienungsanleitung

ELMEKO

ELMEKO ML 150 Bedienungsanleitung

BN Thermic

BN Thermic 830T Bedienungsanleitung

KING

KING K Series Leitfaden

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Kurzanleitung

Well Straler

Well Straler RC-16B Bedienungsanleitung

EUROM

EUROM 333299 Bedienungsanleitung

Heylo

Heylo K 170 Bedienungsanleitung

Eterna

Eterna TR70W Bedienungsanleitung

Clarke

Clarke GRH15 Bedienungsanleitung

IRSAP

IRSAP The Radiator Company Ovali Bedienungsanleitung

Empire Heating Systems

Empire Heating Systems WCC65 Bedienungsanleitung

Wetekom

Wetekom 92 86 43 Bedienungsanleitung

Desa

Desa SPC170-F Bedienungsanleitung

Watlow

Watlow Watrod Electric Tubular Heaters Bedienungsanleitung

Haverland

Haverland ECO-DRY GPS Series Stücklistenhandbuch

Stelpro

Stelpro ASILVC2060 Series Bedienungsanleitung
