Der Garden Lights Switch ist ein intelligenter Schalter zur Verwendung in Kombination mit der 12-Volt-
Außenbeleuchtung von Garden Lights. Um den Switch zu bedienen, wird ein geeignetes Tablet oder ein
Smartphone, mit der (kostenlosen) Garden Lights App darauf installiert, benötigt. Weitere Informationen
zur Nutzung und dem Herunterladen der App finden Sie unter
www.garden-lights.com/smart.
Technische Daten Switch
Produkt Garden Lights Switch
Artikelnummer 6269011
Verbrauch (max.) 1 W
Anschlussleistung (max.) 150 W
Abmessungen (H x B x T) 240 x 74 x 38 mm
Schutzklasse IP44
Umgebungstemperatur -20 °C bis 50 °C
Kabellänge 5 cm
VERPACKUNGSINHALT

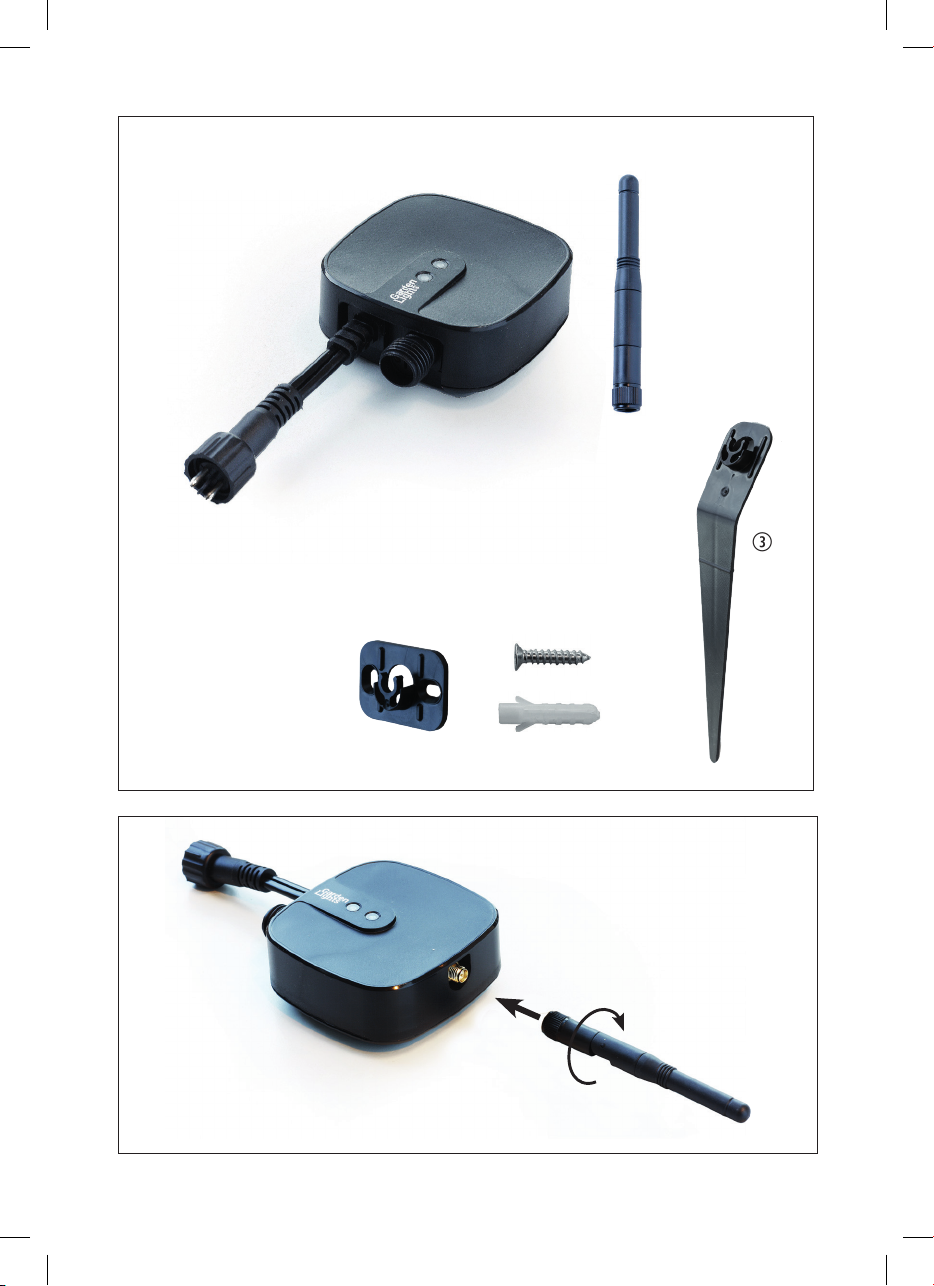

[Abbildung A]
1. NXT Switch 2. Antenne 3. Erdspieß 4. Wandhalterung 5. Schrauben 6. Stecker
Überprüfen Sie, ob alle Teile in der Verpackung vorhanden sind. Bei Fragen zu Einzelteilen, Service,
Reklamationen oder anderen Angelegenheiten können Sie uns jederzeit kontaktieren.
VERWENDUNG
Beachten Sie bei der Platzierung des Switch berücksichtigen Sie die folgenden Anforderungen:

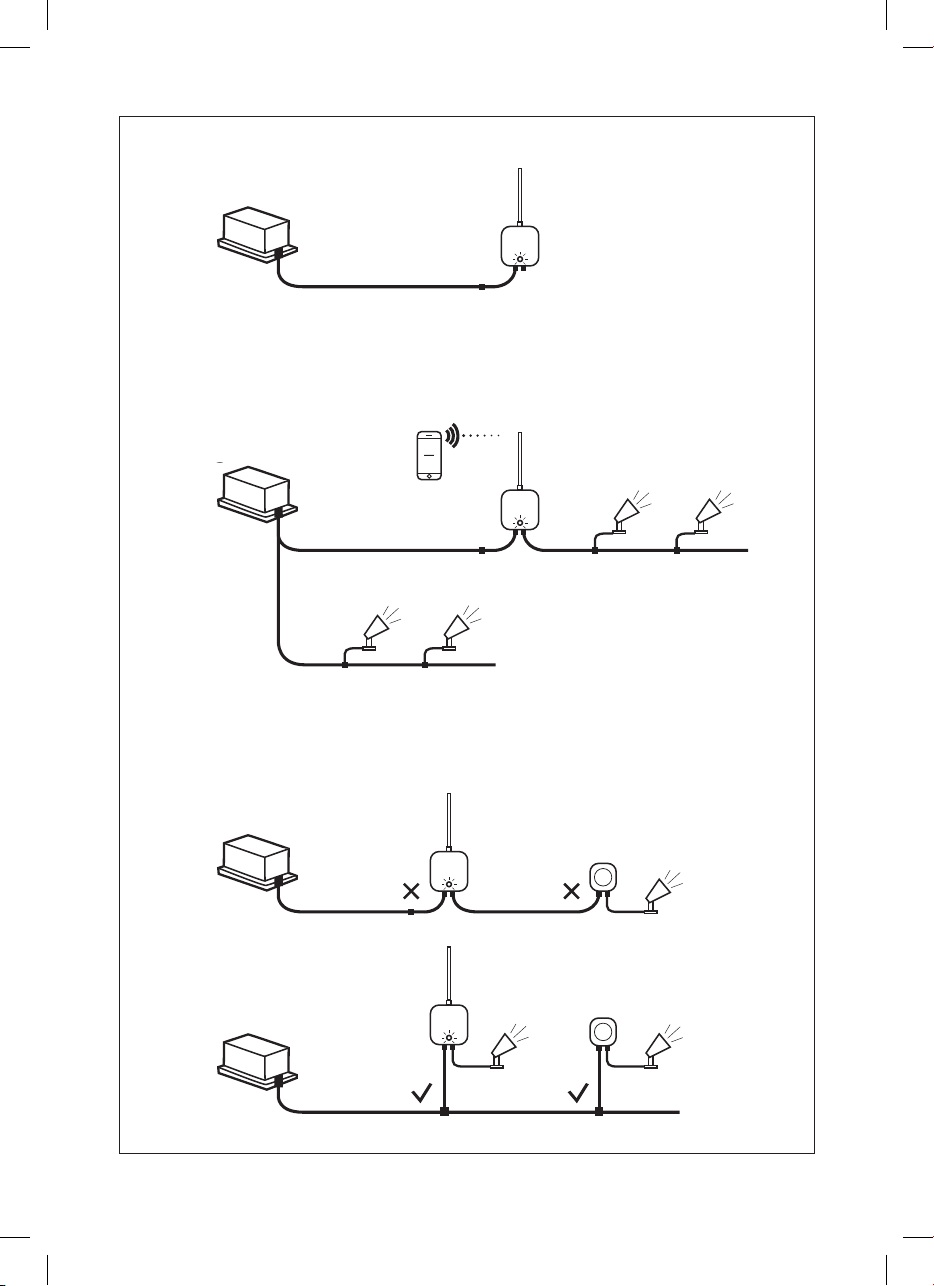

[Abbildung B]
2. Der Plus Switch muss an ein 12-Volt Garden Lights-System angeschlossen werden, das ständig mit
Strom versorgt wird. Prüfen Sie, ob die grüne Anzeigeleuchte am Plus Switch dauerhaft leuchtet.
Hinweis: Für den korrekten Betrieb des Switch muss Ihr Transformator dauerhaft eingeschaltet sein.
Dazu müssen Sie den Transformator auf “ON” stellen.
[Abbildung C]
2. Nur die Lampen, die Sie an den Ausgang des Switch anschließen, können durch den Switch ein-/
ausgeschaltet werden. Alle anderen Lampen im System werden permanent leuchten.
[Abbildung D]
3. Der Schalter kann nicht in Kombination mit dem Garden Lights Motion Sensor (art.nr. 6156011) oder
dem Garden Lights Timer+Sensor (art.nr. 6009011) oder Garden Lights Receiver (art.nr. 6148011 und
6149011) verwendet werden. Wenn Sie dieses Zubehör in einem System kombinieren möchten, muss
jedes Zubehör separat an das Hauptkabel angeschlossen werden.
[Abbildung E]
4. Der Plus Switch ist mit einem Lichtsensor ausgestattet. In der Garden Lights-App können Sie den Plus
Switch so einstellen, dass er sich bei Dunkelheit oder Helligkeit automatisch ein- oder ausschaltet. Wenn
Sie diese Funktion verwenden möchten, müssen Sie bei der Plus Switch-Installation die Position des
Sensors berücksichtigen. Der Sensor darf nicht vor Umgebungslicht abgeschirmt werden. Vermeiden Sie
Streulicht von anderen Lichtquellen (z.B. Straßenlampen), das auf den Sensor fällt, denn dies kann die
korrekte Funktionsweise des Sensors stören.
[Abbildung F]
5. Auf der Rückseite des Plus Switches befindet sich eine Reset-Taste, der den Plus Switch auf die
Werkseinstellung zurücksetzt. Sie können diese Taste im Falle einer Fehlfunktion oder wenn Sie Ihr zuvor
festgelegtes Passwort (über die App) vergessen haben, verwenden. Führen Sie die folgenden Schritte
durch, um den Plus Switch auf die Werkseinstellung zurückzusetzen:
