Geotech MINI TILLER Series Bedienungsanleitung

MANUALE PER L’UTENTE

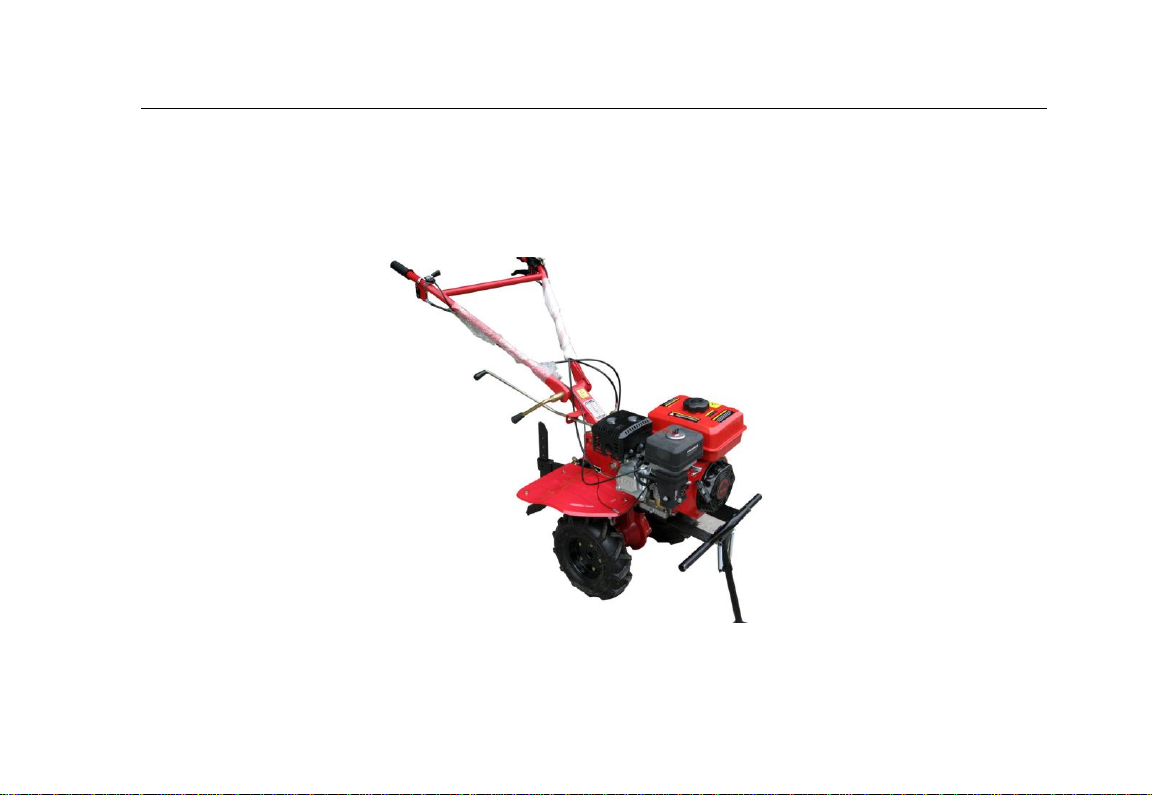

MOTOZAPPA - serie piccola

Introduzione

Grazie per aver acquistato la presente macchina. Questa tipologia di motozappa è caratterizzata

da peso leggero e volume ridotto. Presenta, inoltre, numerose funzionalità e un elevato

rendimento.

Si presta all’uso in montagna, in collina, su terreni coltivati, in giardini, orti e serre. Tra le principali

funzioni ci sono fresatura, assolcatura e trasporto. Se equipaggiata con determinati accessori, la

macchina può essere usata per pompare, spruzzare, nebulizzare, raccogliere prodotti dal terreno,

generare energia elettrica, fertilizzare, seminare, trebbiare, estirpare rampicanti, strappare

erbacce e così via. Richiede operazioni di manutenzione facili, presenta una costruzione

semplice ed è provvista di indicatore di livello carburante basso.

ATTENZIONE! Non è consentito copiare il presente manuale, né parzialmente né integralmente.

Il presente manuale di istruzioni è da considerarsi parte integrante della macchina e pertanto,

qualora la macchina fosse data in prestito ad altre persone, bisognerà fornire anche le istruzioni

d’uso.

ATTENZIONE! Leggere attentamente le informazioni seguenti.

Leggere attentamente le istruzioni prima dell’utilizzo. La motozappa sarà sicura ed affidabile e

non si eviteranno lesioni personali e danni a cose se l’utente osserverà le istruzioni del presente

manuale.

ATTENZIONE! In caso di domande, contattare il venditore.



2
Capitolo 1 Istruzioni di sicurezza e adesivi ..............................................................................................3
1、Istruzioni di sicurezza......................................................................................................................3
2、Adesivi infromativi sulla sicurezza..................................................................................................7
Capitolo 2 Specifiche tecniche principali ............................................................................................... 10
Capitolo 3 Assemblaggio e modalità d’uso .............................................................................................. 12
1、Assemblaggio.................................................................................................................................12
2、Controlli regolari............................................................................................................................ 13
3、Regolazioni.................................................................................................................................... 14
Capitolo 4 Manutenzione..........................................................................................................................18
1、Rodaggio........................................................................................................................................ 17
2、Manutenzione tecnica....................................................................................................................19
3、Programma di manutenzione .........................................................................................................20
4、Rimessaggio...................................................................................................................................20
Capitolo 5 Messa a punto della motozappa ............................................................................................22
1、Registrazione gioco coppia conica.................................................................................................21
Capitolo 6 Problemi comuni e soluzioni................................................................................................. 24
1、Risoluzione problemi frizione...................................................................................................... 23
2、Risoluzione problemi scatola cambio............................................................................................25
3、Risoluzione problemi sistema trasmissione...................................................................................28
4、Altri problemi ................................................................................................................................29
 Componenti principali .........................................................................................................................30
Capitolo 7 Eventuali accessori.....................................................................................................................31

Capitolo 1 - Istruzioni di sicurezza e adesivi

1. Istruzioni di sicurezza

1. Formazione

a) Leggere attentamente le istruzioni. Familiarizzare coi comandi e la modalità corretta di utilizzo

del macchinario.

b) Non permettere mai ai bambini o a persone che non conoscono le istruzioni d’uso di utilizzare il

macchinario.

Le normative locali possono limitare l’età dell’operatore.

c) Non lavorare mai con altre persone (soprattutto bambini) o animali vicino all’area di lavoro.

d) Tenere presente che l’operatore o l’utente sarà responsabile di eventuali incidenti o pericoli

che coinvolgono terzi o le loro cose.

2. Preparazione

a) Indossare sempre calzature robuste e pantaloni lunghi durante l’utilizzo della macchina.

Non utilizzare la macchina a piedi nudi o con sandali aperti.

b) Ispezionare attentamente l’area di lavoro e rimuovere tutti gli oggetti che potrebbero essere

scagliati dalla macchina.

c) ATTENZIONE - La benzina è altamente infiammabile:

- Conservare il carburante in un contenitore appositamente creato per questo scopo;

- Fare il rifornimento solo in spazi aperti e non fumare durante questa operazione;

- Aggiungere carburante prima di avviare il motore.

Non aprire mai il tappo del serbatoio per aggiungere benzina se il motore è acceso o ancora

caldo;

- In caso di fuoriuscita di benzina, non tentare di avviare il motore, ma spostare la macchina

dall’area in cui si è verificata la fuoriuscita ed evitare qualsiasi tipo di accensione fino a

quando i vapori della benzina non si saranno dissipati.

- Sostituire il tappo del serbatoio e del contenitore del carburante se necessario;

d) Sostituire la marmitta se difettosa;

e) Prima dell’utilizzo, ispezionare a vista il macchinario per assicurarsi che non vi siano

componenti usurate o danneggiate. Sostituire eventuali componenti o bulloneria a coppie o set

perché la macchina rimanga bilanciata.

3. Funzionamento

a) Non accendere il motore in ambienti chiusi dove si può accumulare monossido di carbonio –

un gas letale;

b) Lavorare solo alla luce del giorno o con luce artificiale sufficiente;

c) Mantenersi sempre in equilibrio e con i piedi saldi a terra quando si lavora su terreni in

pendenza;

d) Camminare e non correre quando si utilizza la macchina;

e) Prestare massima attenzione quando si cambia direzione sulle pendenze;

f) Non lavorare su terreni in forte pendenza;

g) Prestare la massima attenzione quando si gira la macchina o la si tira verso di sé;

h) Non modificare il motore e non usarlo a velocità eccessiva;

i) Avviare il motore con cautela seguendo le istruzioni e tenendo i piedi ben lontani dalle zappe;

j) Durante la fase di avvio del motore, assicurarsi che la leva del cambio sia in folle. Non collocare

mani o piedi vicino a o al di sotto delle parti rotanti;

k) Non rimorchiare o trasportare mai la macchina con il motore in funzione;

l) Arrestare il motore:

- Ogniqualvolta si abbandona la macchina;

- Prima di fare rifornimento;

m) Ridurre la velocità durante l’arresto del motore e, nel caso in cui sia provvisto di valvola di

arresto, chiudere l’alimentazione del carburante dopo aver concluso il lavoro;

n) Non trasportare persone con la motozappa. Prestare attenzione quando si trasporta la

macchina su ciottolati, marciapiedi o strade; osservare le condizioni del traffico onde prevenire

eventuali incidenti!

o) In caso di situazioni inusuali, spegnere immediatamente il motore! Cercare la ragione

dell’anomalia - le vibrazioni spesso indicano la presenza di un problema.

p) Prestare attenzione quando si lavora su terreni duri, poiché la fresa potrebbe affondare nel

terreno. In questi casi bisogna rilasciare il manubrio e non cercare di bloccare la macchina.

4. Manutenzione e rimessaggio

a) Assicurarsi che dadi, bulloni e viti siano sempre ben stretti onde garantire un funzionamento

sicuro della macchina;

b) Non riporre mai la macchina con benzina nel serbatoio in locali chiusi dove i vapori possono

entrare in contatto con fiamme libere o scintille;

c) Far raffreddare il motore prima di riporre la macchina in uno spazio chiuso;

d) Per ridurre il pericolo d’incendio assicurarsi che il motore, la marmitta e l’area di stoccaggio

della benzina siano liberi da materiale vegetale e quantità eccessive di grasso;

e) Per maggiore sicurezza sostituire le parti usurate o danneggiate;

f) Nel caso in cui si dovesse svuotare il carburante dal serbatoio, fare quest’operazione solo

all’aperto.

5. Informazioni importanti sull’utilizzo della motozappa

a) L’utente deve leggere il presente manuale prima di usare la macchina e rispettare le istruzioni

relative alla manutenzione ed eventuale regolazioni.

Prima di usare la macchina:

b) Usare carburante pulito. Assicurarsi che il motore sia spento e che si trovi in un ambiente ben

ventilato durante il rifornimento. Non consentire che il carburante entri in contatto con superfici

calde, parti rotanti o componenti elettriche. Non aggiungere mai troppo olio onde evitare

fuoriuscite. In caso di fuoriuscite o perdite di carburante, asciugare la zona prima di accendere la

macchina, chiudere il serbatoio col tappo e stringerlo. Al fine di prevenire incendi, è severamente

vietato riporre o usare fuochi d’artificio nello spazio usato per il rimessaggio della macchina.

c) Verificare che tutti i bulloni siano ben stretti. Controllare che non ci siano componenti allentate,

usurate o ostruite. Verificare che la direzione di rotazione delle parti in movimento coincida con le

indicazioni presenti sugli adesivi.

d) Verificare che le componenti esterne in movimento e le parti rotanti siano provviste di

protezioni adeguate e segnali di sicurezza.

e) L’uso della macchina non è consentito a minori che non abbiano la formazione e l’esperienza

adeguate.

2. Adesivi informativi sulla sicurezza

1. La marmitta raggiunge temperature elevate. Non toccare la motozappa se è in funzione o se è

stata spenta da poco.

2. Quando la motozappa è in funzione, prestare attenzione alle parti rotanti. Non posizionarsi

troppo vicino alla macchina al fine di prevenire lesioni.

3. Tenere il serbatoio dell’olio a distanza da fiamme e fumo.

4. Assicurarsi che la macchina sia in posizione stabile prima di iniziare a usarla. Leggere

attentamente il manuale d’istruzioni.

5. Rispettare le tempistiche per il rifornimento di carburante.

6. Prestare attenzione ai segnali di avvertenza
