GEP Trident 150 Bedienungsanleitung

Trident 150/450 click schacht

Trident 150/450 click shaft

Trident 150/450 Klick Schacht

Maaiveld/Ground level/Erdkante

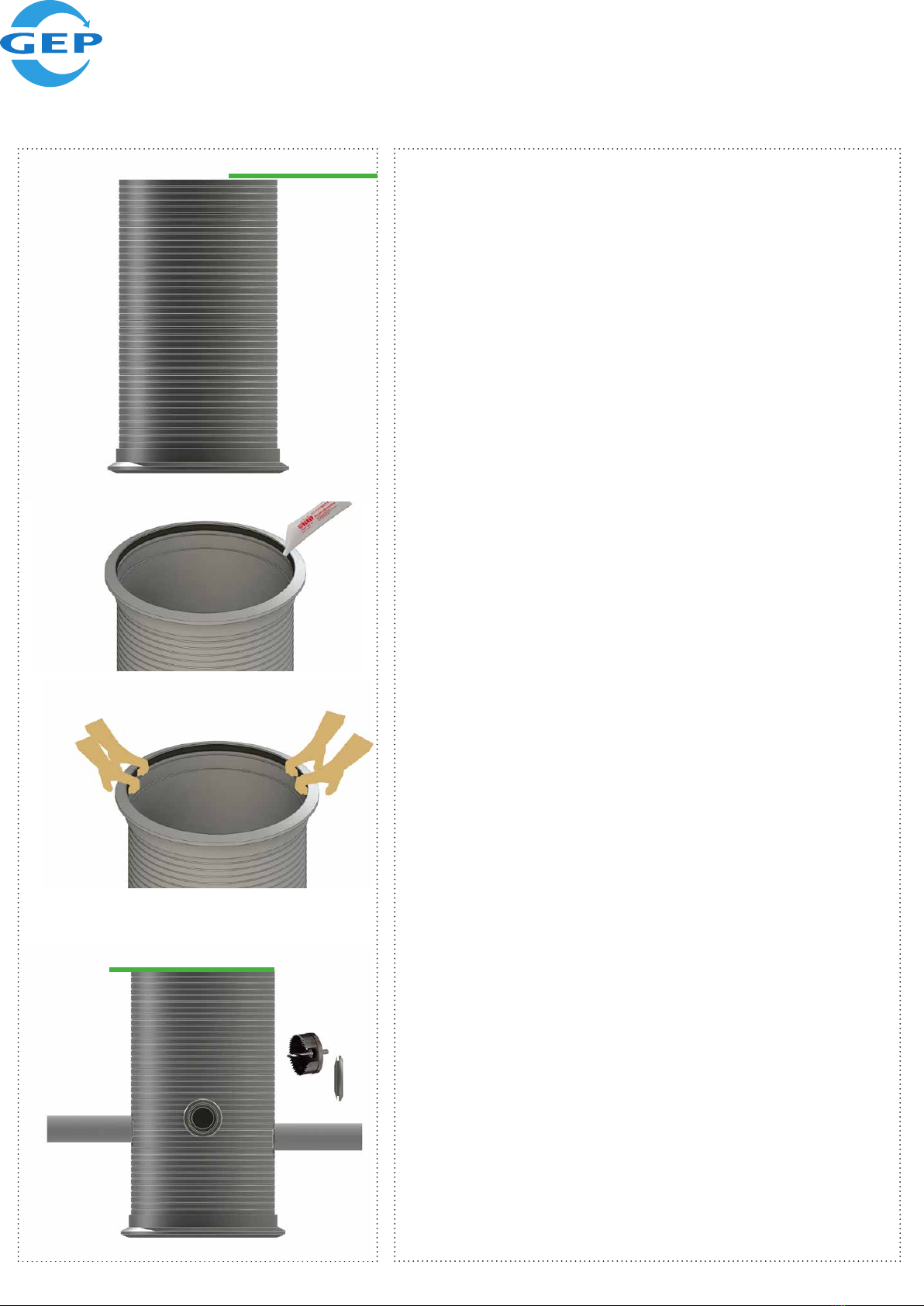

NL: Plaats de schacht op de tank en bepaal de hoogte van de schacht op basis van

het niveau van het maaiveld.

ENG: Place the shaft on the tank and determine the height of the shaft based on

the ground level.

DE: Platzieren Sie den Schacht auf dem Tank und bestimmen Sie die Schachthöhe

auf Basis des Erdniveaus.

2. Duw de rubberen ring in de schacht. Smeer deze in met glijmiddel en schuif de

schacht over de ring van de tank of put.

Place the rubber ring in the shaft. Lubricate this and slide the shaft over the ring

of the tank.

Drehen Sie den Schacht um drücken Sie den 27mm Gummiring fest in die

entsprechende Nut. Schmieren sie dann den Gummiring gut mit Gleitmittel ein.

Drücken sie nun den Ring noch einmal kräftig nach in die Nut.

Bepaal de diepte van het riool en boor boven deze hoogte de doorvoering

voor de mantelbuis. (met 124mm gatenzaag). Bevestig in dit gat de rubber

tankdoorvoering, let op de schuifrichting, deze moet van buiten naar binnen!

Determine the depth of the sewerage system and drill a hole above this height

for the implementation (with a 124 mm hole saw). Connect the rubber tank

implementation in the hole, make sure that the sliding direction is from the

outside to the inside.

Bestimmen Sie den gewünschten Ort des Leerrohr und Bohren Sie mit einem

Lochkreissäge ein 124mm Loch an der gewünschten Stelle. Versehen Sie die

Stelle mit der entsprechenden Gummilippendichtung. Schieben Sie das Leerrohr

anschließend durch die entsprechende Öffnung.

Riool/sewer/

Kanalanschluss

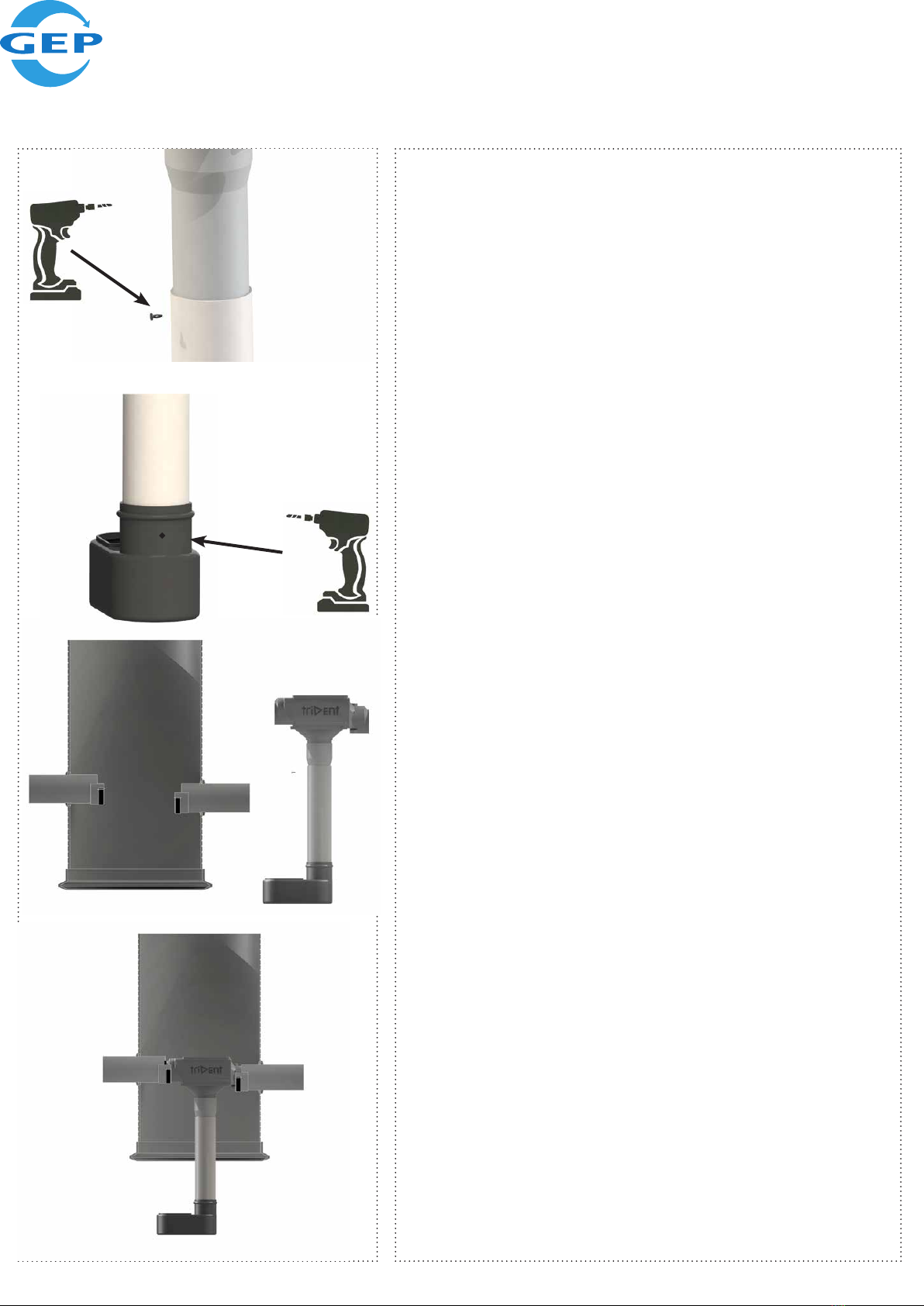

Meet het lter en de telescopische buis aan de ruistige toevoer en xeer deze

met een boor en de druknagels. De lengte van deze buis wordt bepaald door de

tankdiepte. (De rustige toevoer moet op de bodem staan of er een fractie boven

hangen.)

Measure the distance of the lter and the telescopic tube with the calmed inlet

attached and xate this with a drill and the push rivets. The length of this tube

is determined by the depth of the tank. (the calmed inlet must be placed on the

bottom of the tank, or slightly above.)

Messen Sie nun den Abstand des Filters zum Boden der Zisterne und passen

dementsprechend das teleskopische Rohr auf die Höhe vom Filterabgang zur

Tanktiefe an. Fixieren Sie im Anschluss nun das teleskopische Rohr und den

beruhigten Zulauf auf die eingestellten Höhen mittels einer Bohrmaschine und

Nieten. Der beruhigte Zulauf sollte leicht auf dem Zisternenboden stehen oder

minimal darüber hängen.

Boor ook de ingang en de mantelbuisdoorvoering. De mantelbuis mag op iedere

willekeurige plaats, zodanig dat de leidingen niet kruizen. Let op dat de ingang

39 mm hoger zit dan de uitgang (naar riool) en dat de mantelbuis 50 mm hoger

zit dat de aanvoer.

Drill the inlet and the casing tube connection. The casing tube can be placed at

any position, however, the tubes can’t cross each other. Make sure that the inlet

is 39 mm higher than the outlet (to the sewer) and that the casing tube is placed

50 mm higher than the inlet.

Schieben Sie nun den Beruhigten Zulauf in das Ende der teleskopischen

Rohrverbindung und bohren wie unter Punkt fünf zwei Öffnungen in den Beruhigten

Zulauf und das Rohrende. Stecken Sie nun ebenfalls hier zwei Kunststoffnägel zur

Fixierung der Einheit durch.

Plaats het geheel in de clickverbindingen en druk deze erin. (click hoorbaar)

Place the entire lter system in the click connection and push it rmly. (click is

audible)

Nachdem Sie nur das obere Ende der teleskopischen Verlängerung in den Filter

gesteckt haben und dort ebenfalls die Fixierung mit den zwei Kunststoffnägeln

(siehe Punkt 5 und 6) vorgenommen haben, schieben Sie nun die ganze Einheit

aus Filter, teleskopischem Rohr und Beruhigtem Zulauf von oben in die Click-

Verbindung. (clickt hörbar)

Trek de klittebanden stevig vast zodat het lter gexeerd wordt in de

clickverbinding.

Make sure the Velcro fasteners are rmly connected to ensure that the lter is

xated in the click connection.

Ziehen Sie im Anschluss die Klettverschlüsse fest, so dass der Filter in der

Clickverbindung xiert ist.
