INSTRUÇÕES DE
INSTALAÇÃO

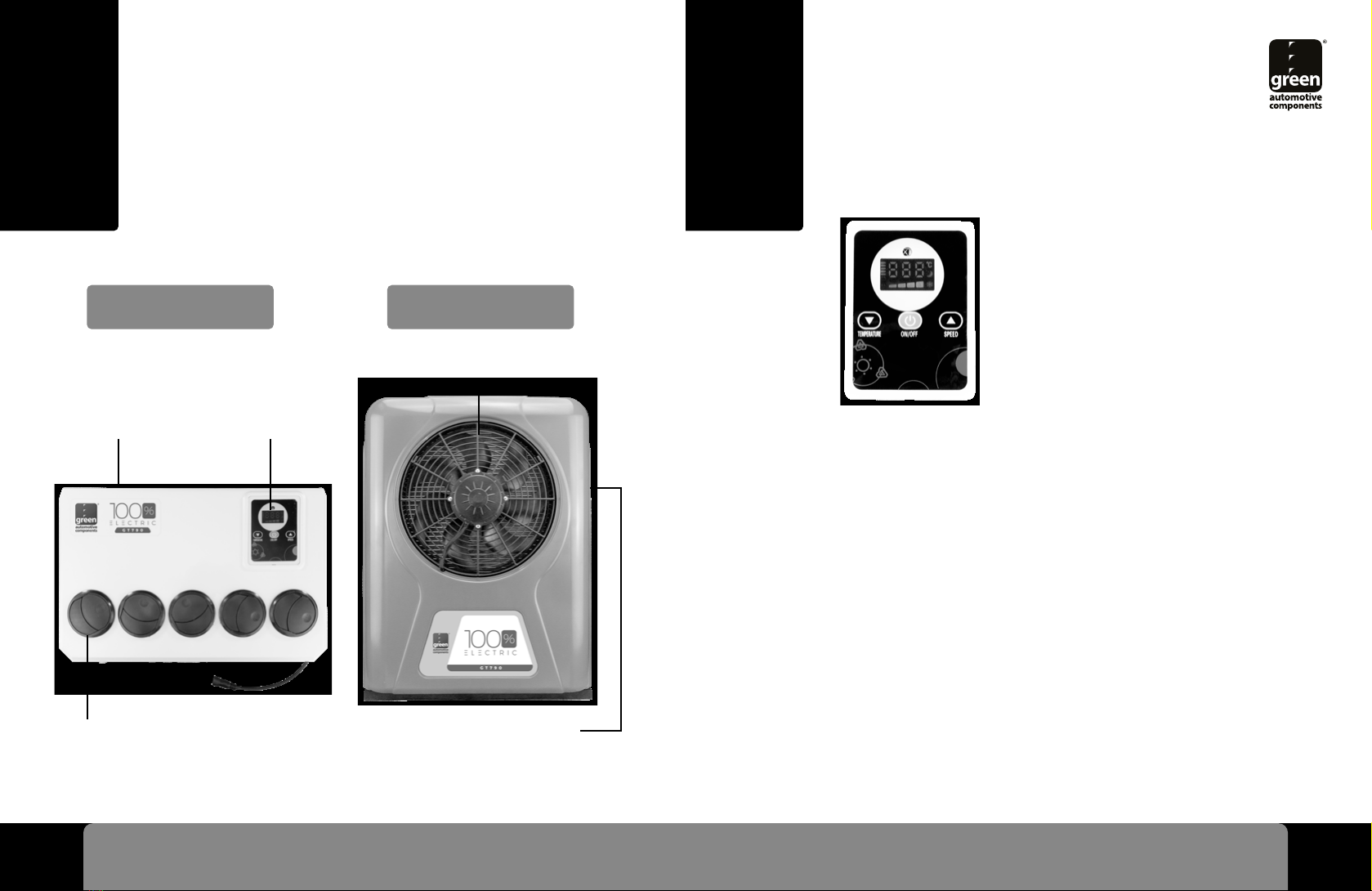

• Parte externa (Unidade Condensado-
ra): Escolha o local, instale na posição
vertical e faça 6 furos na cabine.
Os parafusos de fixação devem ser
parafusos do tipo M8 Grau 12.9. Deve
haver uma almofada de amortecimen-
to dedicada entre a unidade externa e
a cabine de condução.
• Parte interna (Unidade Evaporado-
ra): Recomendamos que a Unidade
interna seja instalada ao lado direito
acima do assento do passagei-
ro. Primeiramente, monte a placa
de madeira na cabine (parafusos
autorroscantes podem ser utiliza-
dos. Parafusos também podem ser
usados para romper a placa e fixá-la
na barra da cabine. Usar, no mínimo, 4
parafusos). Depois da placa de madeira
fixada, utilize parafusos autorros-
cantes para fixar a Unidade Evapora-
dora junto da placa de madeira. Em
cada lado da Unidade Evaporadora
têm três buracos para os parafusos, é
necessário, somente inseri-los.
alimentação não for o suficiente, au-
mente-o até 1,5m. O conector deve
ser envolto para impermeabilização.
IMPORTANTE: O cabode alimentação
do ar-condicionado deve ser conecta-
do aos terminais positivos e negativos
da bateria, somente, após instalada
a Unidade Evaporadora e Condensa-
dora. E, a extensão total do cabo de
alimentação não deve ser superior a 5
metros.
• É imprescindível que seja realizado o
processo de vácuo com uma Bomba
de Vácuo especializada:
- Conecte as mangueiras (alta/baixa
pressão), juntamente com a Bomba
de Vácuo à Unidade Condensadora;
- Abra as válvulas do Manômetro (alta/
baixa pressão), completamente;
- Realize o processo de vácuo por
aproximadamente 20 minutos,
certifique-se de que todo o ar
• Depois da Unidade Condensadora
e da Unidade Evaporadora fixadas,
conecte os tubos e instale a Válvula
de Expansão. Durante a instalação,
observe se a parte de junção
da válvula e do tubo de conexão
estão limpos. Verifique se o anel
de vedação não está danificado e
aplique a quantidade adequada de
Gás Refrigerante antes de instalar.
• Conexão dos cabos de alimentação:
- Todos os cabos elétricos de conexão
da Unidade Evaporadora e da Uni-
dade Condensadora são equipados
com conectores específicos;
- Organize a fiação evitando erro de
cruzamento entre os cabos;
- Ao instalar os cabos da bateria, é
importante verificar os polos (ver-
melho) para positivo e (preto) para
negativo para não os inverter;
- Se o comprimento do cabo de
pressurizado saia totalmente do siste-
ma. Em seguida, feche as válvulas de
alta e de baixa pressão e aguarde por
10 minutos. Verifique se as pressões
do manômetro permanecem inal-
teradas, na sequência pode aplicar-se
uma carga de Gás R134a sem con-
traste (600g);
- Após o Gás Refrigerante ter sido in-
serido no sistema, ligue o aparelho
de ar condicionado e verifique se as
informações de alta e baixa pressão
estão dentro dos parâmetros normais
(Alta pressão: 1.2-1.4, Baixa pressão:
0.2-0.25);
• Com o aparelho de ar condicionado
ligado, realize teste em todos os mo-
dos de operação da caixa, verificando
se todas as funções estão operando
normalmente. Depois de funcionar
normalmente, desligue o ar-condicio-
nado e envolva os tubos de conexão
com aglutinante. Em seguida, aplique
selante e instale placas para ocultar os
orifícios da parede.
6.
Antes de instalar o ar-condicionado pela
primeira vez, certifique-se de ter recebido
todos os componentes e acessórios
ATENÇÃO: O sistema é completado com óleo, antes do seu
envio. Após a primeira instalação, não preencha o sistema com
mais óleo. Em casos de vazamento do Gás Refrigerante e/ou óleo
durante a instalação do ar-condicionado, adicione 80ml. O óleo
utilizado nesse sistema deve ser de alta qualidade (ISO VG68).
