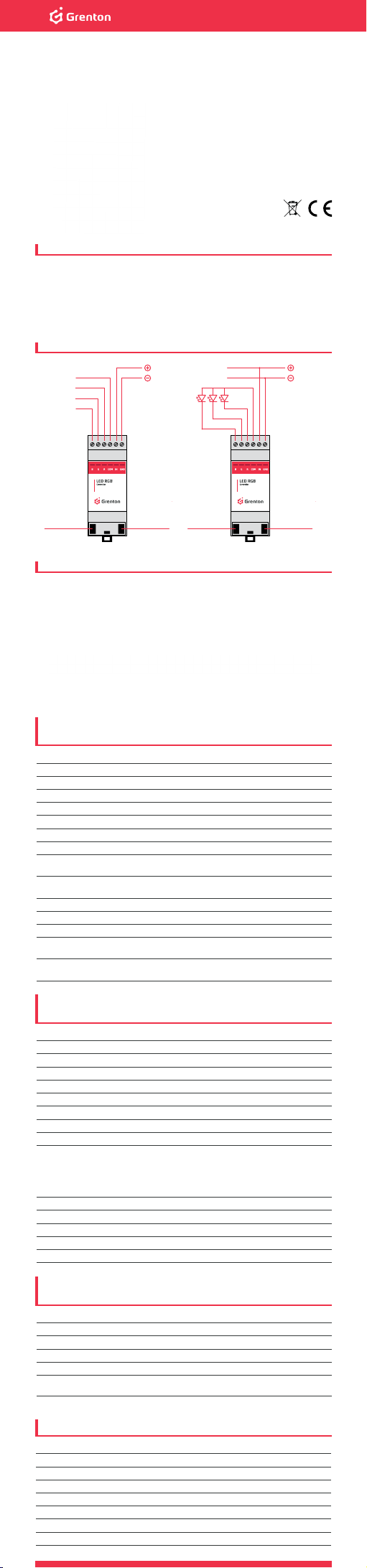

Grenton RGB-028-T-01 Bedienungsanleitung

WŁAŚCIWOŚCI

SCHEMAT PODŁĄCZENIA

•posiada funkcję ściemniania - może działać jak trzykanałowy ściemniacz

•pełna dowolność przy ustawianiu koloru: RGB lub model HSV

•16,8 mln kolorów

•umożliwia regulację nasycenia oraz barwy

•płynne przejścia przy zmianach koloru, nasycenia inatężenia

•umożliwia ustawienie rampy (czasu przejścia) dla przejść pomiędzy kolorami, nasyceniem oraz

natężeniem światła

GRENTON LED RGB

RGB-028-T-01

MODUŁ STEROWNIKA OŚWIETLENIA LED RGB

DO MONTAŻU NA SZYNIE DIN

Moduł sterownika oświetlenia LED RGB

na szynę DIN. Umożliwia płynne i pełne

sterowanie oświetleniem dekoracyjnym

wykorzystującym technologie LED RGB.

PARAMETRY KONFIGURACYJNE

METODY

NAZWA OPIS

SetValue Ustala wartość wyjścia (0 - 1)

SetHue Ustal wartość barwy (0 - 360)

SetSaturation Ustal wartość nasycenia (0 - 1)

SetRValue Ustaw składową R (0 - 255)

SetGValue Ustaw składową G (0 - 255)

SetBValue Ustaw składową B (0 - 255)

Set#RGB Ustaw wartość RGB za pomocą ciągu znaków „#RRGGBB”

HoldValue Realizacja funkcji rozjaśniania / ściemniania

HoldHue Realizacja funkcji płynnej zmiany barwy

Switch

Zmienia wartość wyjścia z 0 na 1 lub z 1 na 0.

Pierwszy parametr to czas zmiany:

- 0 – włącza wejście na stałe;

- num – włącza wejście na czas, określony parametrem (wmilisekundach).

Drugi parametr jest opcjonalny i jest to rampa (czas narastania wartości).

Jeśli nie zostanie podany, to stosowana jest domyślna rampa.

SwitchOn Ustawia wartość wyjścia na MaxValue

SwitchO Ustawia wartość wyjścia na MinValue

SetRampTime Ustawia wartość narastania wartości barwy i wejścia (ms)

SetMax Ustawia wartość MaxValue

SetMin Ustawia wartość MinValue

DANE TECHNICZNE

zasilanie DC 5 V

maks. pobór prądu 8,39 mA

waga 90 g

wymiary (wys./szer./gł.) 58/71/90 mm

maks. przekrój drutu przyłącza ≤ 2,5 mm2

rozmiar [DIN] 2

zakres temperatur pracy O do +40°C

maksymalne obciążenie 16 A - sumarycznie dla trzech kanałów

Podłącz moduł zgodnie z powyższym schematem.

Po połączeniu modułu z pozostałymi modułami w systemie za pomocą magistrali

TF-Bus, dodaj moduł do konguracji systemu.

W tym celu wykonaj następujące czynności:

1. Połącz moduł CLU za pomocą gniazda ETHERNET z komputerem, na którym

zainstalowany jest program konguracyjny GRENTON OBJECT MANAGER.

2. Otwórz istniejący lub stwórz nowy projekt w programie GRENTON OBJECT MANAGER.

3. Uruchom procedurę CLU DISCOVERY.

4. Znalezione moduły dodaj do projektu.

INSTALACJA MODUŁU

CECHY

NAZWA OPIS

Value Wartość jasności (zakres 0 – 1)

Hue Wartość koloru barwy według modelu HSV (0 - 360)

Saturation Wartość nasycenia barwy (0 - 1)

RValue Wartość składowej R (0 - 255) – kolor czerwony

GValue Wartość składowej G (0 - 255) – kolor zielony

BValue Wartość składowej B (0 - 255) – kolor niebieski

#RGB Wartość koloru wg modelu RGB „#RRGGBB” (podawana w HEX)

RampTime Wartość czasu narastania wartości barwy oraz jasności (ms)

MinValue Minimalna wartość jaką może przyjąć Value.

Próba ustawienia wartości mniejszej zwraca błąd

MaxValue Maksymalna wartość jaką może przyjąć Value.

Próba ustawienia wartości większej zwraca błąd

RCorrection Korekcja bieli – kanał R (0 - 10000), domyślnie 10000

GCorrection Korekcja bieli – kanał G (0 - 10000), domyślnie 8333

BCorrection Korekcja bieli – kanał B (0 - 10000), domyślnie 8333

StatisticState Rodzaj wykonywanego pomiaru: O - wyłączony, Ciągły - pomiar obciążenia

w całym okresie pracy urządzenia

Load Mnożnik mierzonej wartości. Dla StatisticState: Ciągły - wartość zużycia

w jednostce czasu (np. 1 l, 1 m3, 1 kW)

ZDARZENIA

NAZWA OPIS

OnChange Zdarzenie wywołane zmianą stanu wyjścia

OnSwitchOn Wywoływane w momencie zmiany wyjścia ze stanu = 0 na stan>0

OnSwitchO Wywoływane w momencie ustawienia „0” na wyjściu

OnRaiseValueSet Wywoływane, jeśli ustawiona wartość jest wyższa od obecnej

OnLowerValueSet Wywoływane, jeśli ustawiona wartość jest niższa od obecnej

OnOutOfRange Wywoływane w momencie ustawienia wartości większej odwartości

maksymalnej lub mniejszej od minimalnej

TF-Bus TF-Bus

12/24 VDCCOM

LED Red

LED Green

LED Blue

TF-Bus TF-Bus

12/24 VDC

COM

LED 3

LED 2

LED 1

v. 1.1

PROPERTIES

WIRING DIAGRAM

•dimming function – allows it to operate as a three-channel dimmer

•full freedom when setting the color: RGB or HSV model

•16.8 million colors

•enables you to adjust both the saturation and hue

•smooth transition when changing color, saturation, and intensity

•nables you to set the ramp (transition time) for transitions between colors, saturation, and

intensity of light

GRENTON LED RGB

RGB-028-T-01

LED RGB LIGHTING CONTROL MODULE

FOR DIN RAIL ASSEMBLY

LED RGB lighting control module for

DIN rail assembly enables smooth and

full control of decorative lighting using

LED RGB technology.

CONFIGURATION PARAMETERS

TECHNICAL SPECIFICATION

METHODS

NAME DESCRIPTION

SetValue Sets output value (0 - 1)

SetHue Sets hue value (0 - 360)

SetSaturation Sets saturation value (0 - 1)

SetRValue Sets R component value (0 - 255)

SetGValue Sets G component value (0 - 255)

SetBValue Sets B component value (0 - 255

Set#RGB Sets RGB value using the “#RRGGBB” string

HoldValue Executes illumination/dimming function

HoldHue Executes smooth hue transition

Switch

Changes the output value from 0 to 1 or from 1 to 0.

The rst parameter is the time of change:

- 0 – switches output to continuous mode

- num – switches output for a time specied by a parameter (in milliseconds)

The second parameter is the ramp (time of value increments) which is

optional. If this parameter is not specied, the default ramp is used

SwitchOn Sets output value to MaxValue

SwitchO Sets output value to MinValue

SetRampTime Sets value of increment of color and input (ms)

SetMax Sets MaxValue

SetMin Sets MinValue

DC supply 5 V

max. current input 8.39 mA

weight 90 g

dimensions (H/W/D) 58/71/90 mm

max. connection wire section ≤ 2.5 mm2

size [DIN] 2

operating temperature range O to +40°C

maximum load 16 A - total for all channels

CHARACTERISTICS

NAME DESCRIPTION

Value Brightness value (range: 0 - 1)

Hue Color hue value as per the HSV model (0 - 360)

Saturation Color saturation value (0 - 1)

RValue R component value (0 - 255) – Red

GValue G component value (0 - 255) – Green

BValue B component value (0 - 255) – Blue

#RGB Color value as per the RGB model “#RRGGBB” (specied in HEX)

RampTime Time value of increment of color and brightness (ms)

MinValue Minimum value which Value can adopt. Attempting

to set a lower value will generate an error.

MaxValue Maximum value which Value can adopt. Attempting

to set a higher value will generate an error.

RCorrection White correction – channel R (0 - 10.000), default 10.000

GCorrection White correction – channel G (0 - 10.000), default 8.333

BCorrection White correction – channel B (0 - 10.000), default 8.333

StatisticState

Measurement type. O - turned o; Continuous - Load measurement

throughout the machine cycle/Load measurement over the entire life cycle

of the device

Load Multiplier of measured value. For StatisticState: Continous - consumption value

per unit time

EVENTS

NAME DESCRIPTION

OnChange Event occurring when changing the output state

OnSwitchOn Event occurring when the output state is changed from = 0 to > 0

OnSwitchO Event occurring when “0” is set at the output

OnRaiseValueSet Event occurring when the set value is higher than the current value

OnLowerValueSet Event occurring when the set value is lower than the current value

OnOutOfRange Event occurring when setting a value which is higher than

the maximum value or lower than the minimum value

Connect the module according to the above diagram.

After connecting the module with other modules in the system, add the module to

system conguration using TF-Bus.

In order to do this, follow these steps:

1. Connect the CLU module using the ETHERNET port to the computer on which

the GRENTON OBJECT MANAGER conguration program is installed.

2. Open existing project or create a new one in GRENTON OBJECT MANAGER program.

3. Run the CLU DISCOVERY procedure.

4. Add found modules to the project.

MODULE INSTALLATION

TF-Bus TF-Bus

12/24 VDCCOM

LED Red

LED Green

LED Blue

TF-Bus TF-Bus

12/24 VDC

COM

LED 3

LED 2

LED 1

v. 1.1
