Griven Parade X Bedienungsanleitung

Parade X User Manual

Griven S.r.l. - Via Bulgaria, 16

46042 Castel Goffredo

Mantova - Italy

changes to this product and related instructions at any time

without prior notice and such changes shall be effective

immediatly.

Tel. +39.0376.779483

Fax +39.0376.779682

E-mail: [email protected]

Web: www.griven.com

Rev. 1.00

Date: 14/06/2018

page 1 of 12

Parade X 24 Parade X 48 Parade X 18 Parade X 36

Weight / Peso 2,8 Kg (6.17 Lbs) 4,5 Kg (9.92 Lbs) 2,8 Kg (6.17 Lbs) 4,5 Kg (9.92 Lbs)

Housing / Corpo proiettore Iron/Alluminum, scratch resistant paint

IK rating / classe IK IK06

IP rating / grado IP IP67

Ambient temp./ Temperatura ambientale -30°C to 50°C ( -22°F to122°F)

Power supply / Alimentazione 100-240 VAC 50/60Hz

Inrush current / Corrente di spunto n.a. cold start - 80A n.a. cold start - 80A

Power / Potenza massima 58W 115W 42W 84W

Nominal current / Corrente nominale 0,3A@230VAC 0,6A@230VAC 0,2A@230VAC 0,4A@230VAC

Power factor / Rifasamento cos.φ= 0,89 cos.φ= 0,9 cos.φ= 0,89 cos.φ= 0,9

Thermal protection / Protezione termica Electronic

Electrical class / Classe elettrica I

Cable / Cavo 1,7 m.

Control / Sistema di controllo USITT DMX-512-RDM

Channels / Canali 4-5-6 (RGBW), 2-3 (DW), 1 (Monochromatic) 3-4-5 (RGB), 1 (Monochromatic)

Color range / Colori

24 High output LEDS

additive syntesis: RGBW-

millions of colours, DW-

from 2700°K to 6500°K

48 High output LEDS

additive syntesis: RGBW-

millions of colours, DW-

from 2700°K to 6500°K

18 High output LEDS addi-

tive syntesis: RGB-millions

of colours

36 High output LEDS addi-

tive syntesis: RGB-millions

of colours

Optics/ Ottiche medium, wide, elliptical,

elliptical wide, wall wash

medium, wide, elliptical,

elliptical wide, wall wash

spot, narrow, medium,

wide, extra wide, elliptical,

elliptical wide

spot, narrow, medium,

wide, extra wide, elliptical,

elliptical wide

912mm

35,91in

91mm

3,6in

102mm

4,0in

170 ÷ 604 mm

6.7 ÷ 23.8 in

91mm

3,6in

468mm

18.41in

91mm

3,6in

102mm

4,0in

91mm

3,6in

Size

Parade X 48 & Parade X 36 Parade X 24 & Parade X 18

551053

Parade X - Rev. 1.00

page 2 of 12

551053

Important notices / Avvertimenti importanti

- This product must be installed in accordance with applicable national and local electrical and construction codes by a person familiar with the construction and

operation of the product and the hazards involved. Failure to comply with the following installation instructions may result in death or serious injury.

Questo prodotto deve essere installato secondo le normative locali, da personale specializzato. La mancata osservanza delle istruzioni di installazione può

portare a situazioni di pericolo all’incolumità della persone.

- Do not stare at the operating light source.

Non ﬁ ssare la sorgente luminosa durante il suo funzionamento.

- The ﬁ xture might be damaged by excess voltage. The installation of an overvoltage protection device on the electrical system may

reduce the risk of damage.

Apparecchiatura sensibile alle sovratensioni. L’installazione di un dispositivo di protezione delle sovratensioni sull’impianto elettrico attenua l’intensità di questi

fenomeni proteggendo gli apparecchi dal rischio che vengano danneggiati.

- The use of an adequate magnetothermic switch along the power supply line is recommended.

E’ consigliato l’uso di un adeguato interruttore magnetotermico/differenziale sulla linea di alimentazione.

- Connect the ﬁ xtures to each other only when disconnected from mains.

Collegare tra loro i proiettori solo quando nessuno di essi è collegato alla rete elettrica.

- Never leave cables and connectors unconnected or unprotected for long periods.

Non lasciare mai per lungo tempo agli agenti atmosferici cavi e connettori non collegati o non protetti.

- Disconnect power before installing or servicing to avoid electrical shock.

Togliere l’alimentazione prima di effettuare qualsiasi operazione all’interno dell’apparecchiatura.

- Disconnect power before any connection operation.

Togliere l’alimentazione prima di effettuare qualsiasi operazione di connessione tra gli apparecchi.

- Check voltage and frequency before powering the ﬁ xture. Do not exceed ﬁ xture speciﬁ ed voltage.

Prima di connettere l’apparecchio alla rete elettrica, veriﬁ cate la compatibilità di tensione e frequenza.

- Do not handle the unit with wet hands or in wet environments.

Non maneggiate il prodotto con mani bagnate o in presenza di acqua.

- Apply to qualiﬁ ed staff for any maintenance service not described in this instructions manual.

Rivolgersi ad un tecnico qualiﬁ cato per qualsiasi operazione di manutenzione ordinaria non descritta nel presente manuale.

- Do not exceed the maximum quantity of ﬁ xtures per line in order to avoid power surges.

Non superare il numero massimo speciﬁ cato di apparecchi per linea per evitare pericolori sovraccarichi di corrente.

- Before powering the unit, ensure to use cables and connectors with proper section and length, according to its power consumption.

Prima di effettuare le connessioni veriﬁ care la portata dei cavi / connettori e la lunghezza dei cavi tenendo conto dell’assorbimento del prodotto.

- Fix the projector by using screws, hooks or other adequate supports that can bear its weight.

Fissare il proiettore con viti, ganci o altri supporti in grado di sostenerne il peso.

Parade X - Rev. 1.00

page 3 of 12

551053

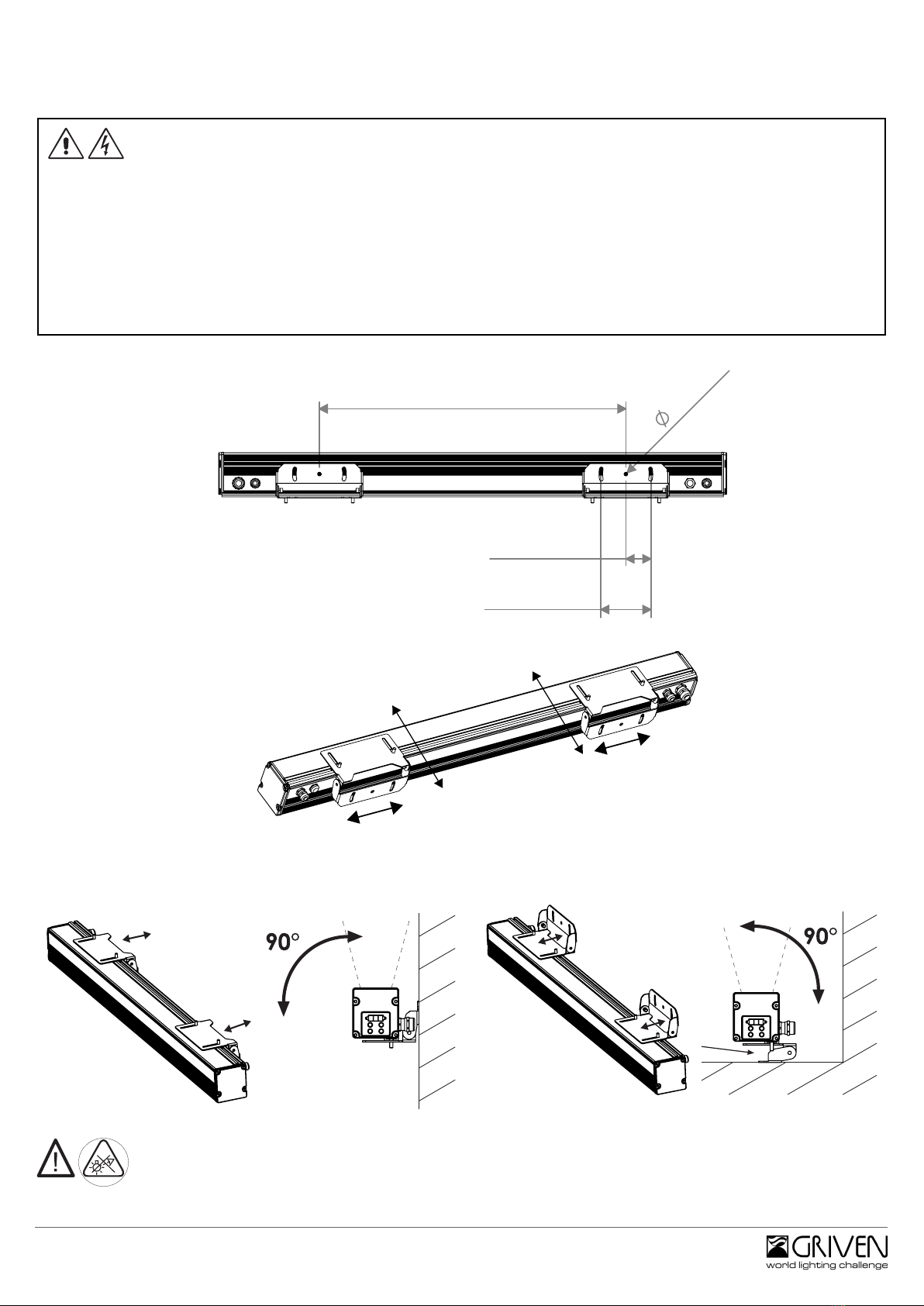

Fixing

170 ÷ 604 mm

6.7 ÷ 23.8 in

6,50mm

0,26in

45mm

1,77in

90mm

3,54in

WARNING ! ﬁ xing and connecting operations must mandatorily be carried out by qualiﬁ ed personnel only !

ATTENZIONE ! le operazioni di installazione e connessione devono obbligatoriamente essere eseguite solo da

personale specializzato !

WARNING ! Ensure power supply is oﬀ before connecting or disconnecting ﬁ xtures !

ATTENZIONE ! Assicurarsi che l’alimentazione sia disattivata prima di collegare o scollegare i proiettori!

Beam aiming

CAUTION: prolonged staring at the LED source should be avoided by placing the xture in a proper position.

Parade X - Rev. 1.00

page 4 of 12

551053

*DMX cable type: 2x0.34 mmq, shielded, impedance 110Ω, capacity 43pF/m, resistance 50Ω/Km.

-The power and signal connections can be carried out by using the connection kit enclosed in the box. Follow the instructions

provided along with the connection kit.

-Le connessioni dei cavi di alimentazione e segnale possono essere eseguite utilizzando il kit di connessione in dotazione

al proiettore. Seguite le istruzioni fornite nel kit.

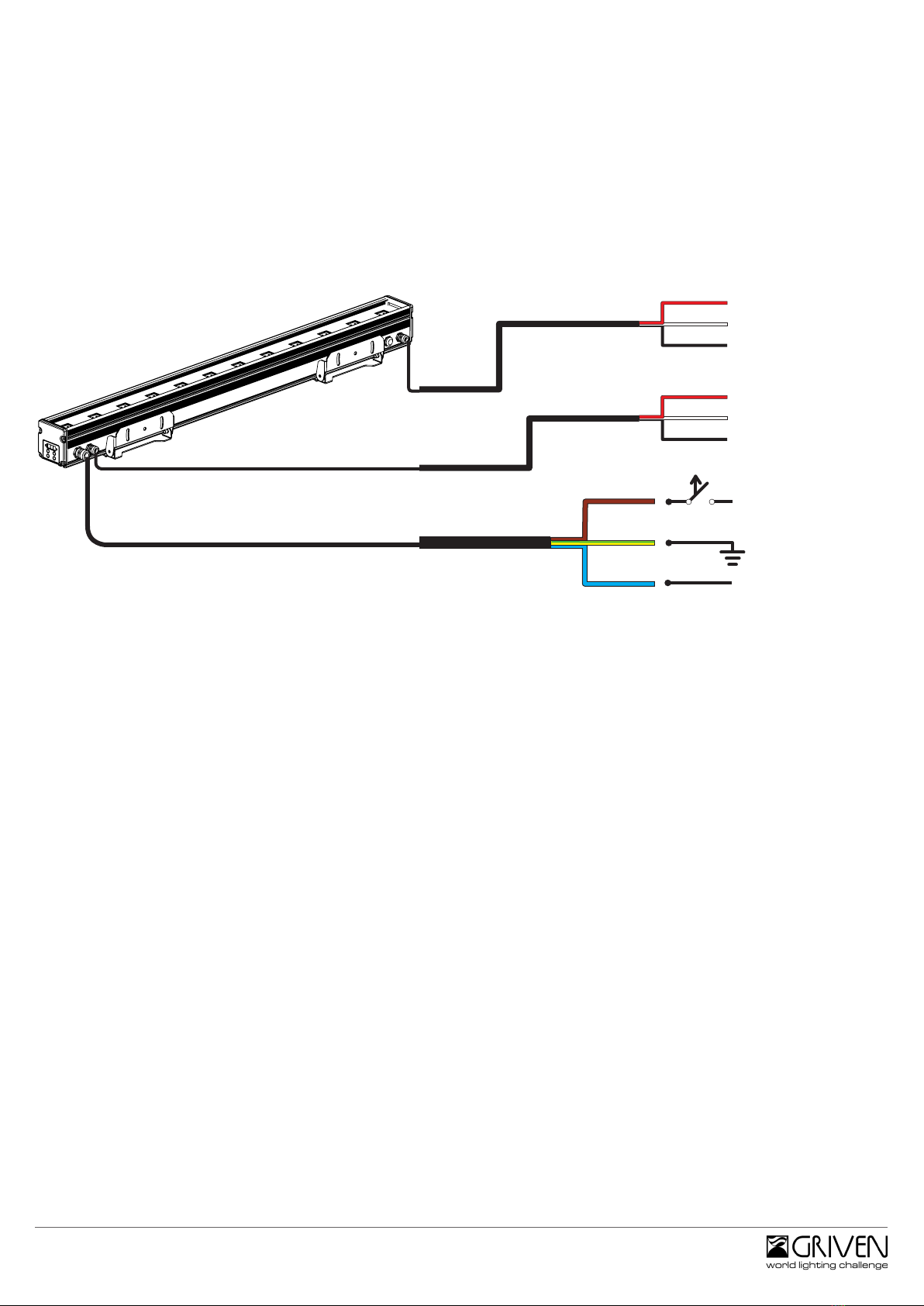

Connecting

DMX OUTPUT

DMX INPUT

Mains Power: 100-240 VAC 50/60Hz

RED/ROSSO ( DATA+)

BLACK/NERO ( DATA-)

WHITE/BIANCO ( COMMON)

RED/ROSSO ( DATA+)

BLACK/NERO ( DATA-)

WHITE/BIANCO ( COMMON)

MARRONE/BROWN

(L-Live)

GREEN-YELLOW

GIALLO-VERDE

(GND)

BLUE/BLU

(N-Neutral)

Parade X - Rev. 1.00

page 5 of 12

551053

(0~255)

DMX address

fixture

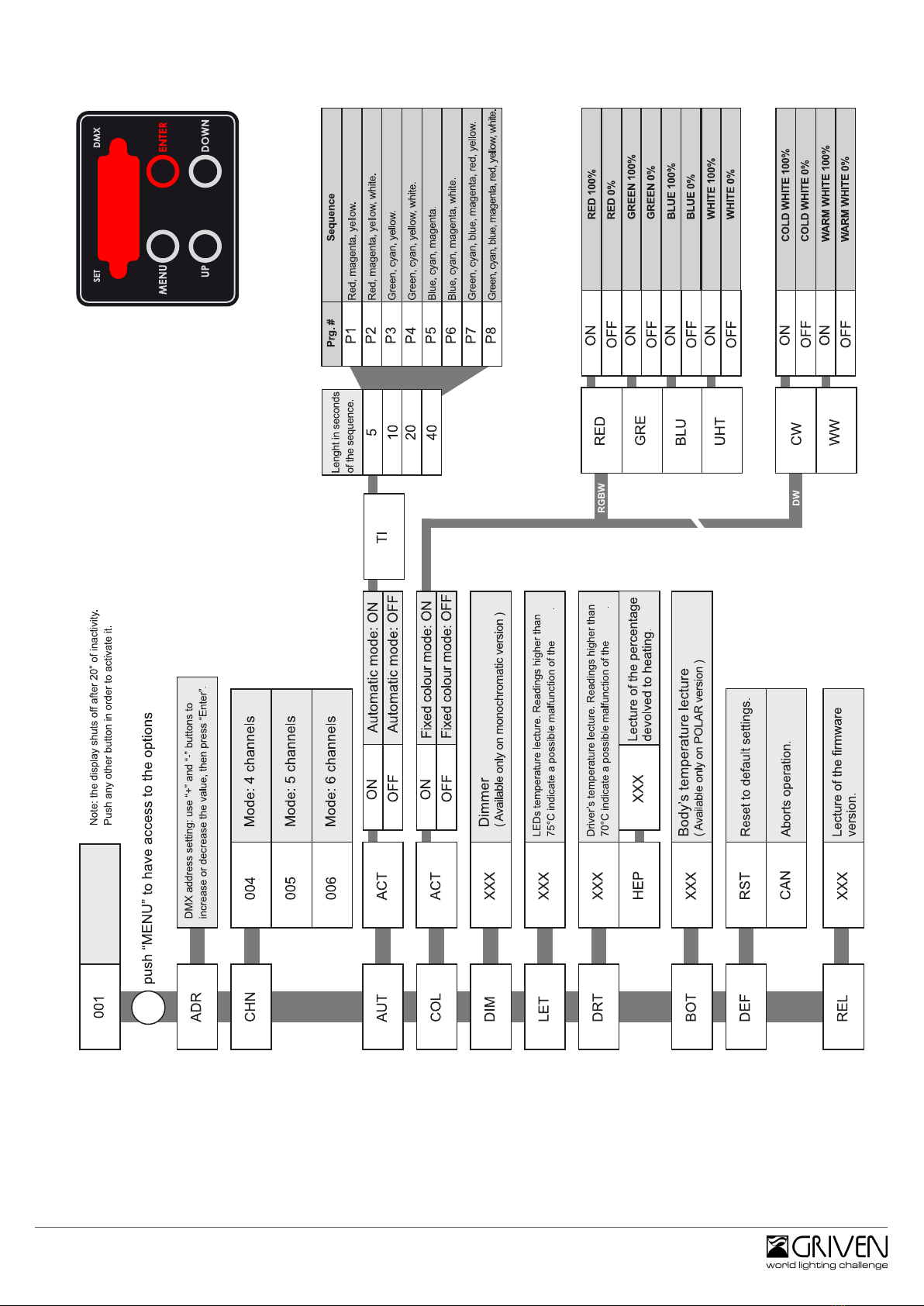

Setup

Parade X - Rev. 1.00

page 6 of 12

551053

Congurations

DMX mode (see DMX chart - vedi tabella DMX)

MASTER/SLAVE - FIXED COLOR mode

DMX

controller

Line terminator

120Ω

(not included)

Fixture 1

MASTER

CH001

Fixture 2

CH001

Fixture 3

CH001

Fixture n

CH001

WARNING ! Use a DMX repeater on each 32nd ﬁ xture of the chain or in case the cable lenght exceeds 300m (

1000 ft.). Install a data terminator ( 120Ω) between Data+ and Data- on the DMX out cable of the last unit.

ATTENZIONE ! Utilizzare un ripetitore di segnale DMX ogni 32° proiettore della catena o nel caso la lunghezza del

cavo superi 300 m ( 1000 ft.). Installare un terminatore di linea ( 120 Ω ) tra i poli Data+ e Data- sul cavo dell’ulti-

mo proiettore.

For further details consult the conﬁ guration schemes available on our website.

WARNING ! in this mode, no other DMX control device must be present along the line.

ATTENZIONE ! in questa modalità non devono essere presenti altri controller DMX sulla linea.

OUT IN OUT IN OUT IN OUTIN

DMX cable DMX cable DMX cable

Line terminator

120Ω

(not included)

Fixture 1

CH001

Fixture 2

CH005

Fixture 3

CH009

Fixture n

CHxxx

OUT IN OUT IN OUT IN OUTIN

DMX cable DMX cable DMX cable

Parade X - Rev. 1.00

page 7 of 12

551053

DMX charts

Mode

Modo

Channel

Canale

Function

Funzione

Value

Valore

10-100% Red 0-255

20-100% Green 0-255

30-100% Blue 0-255

40-100% White 0-255

10-100% Red 0-255

20-100% Green 0-255

30-100% Blue 0-255

40-100% White 0-255

100% Dimmer 0-15

0-100% Dimmer 16-150

0% Dimmer 151-160

0-100% Strobo 161-255

10-100% Red 0-255

20-100% Green 0-255

30-100% Blue 0-255

40-100% White 0-255

0% Dimmer 0-5

100-0% Dimmer 6-250

100% Dimmer 251-255

No Strobo 0-5

0-100% Strobo 6-250

100% Strobo 251-255

RGBW version DW (Dynamic White) version

Mode

Modo

Channel

Canale

Function

Funzione

Value

Valore

100%warm 0%cold 0-3

100%warm-

0%→100% cold 4-122

100% warm

100% cold 123-132

100%→0% warm

100% cold 133-251

0% warm

100% cold 251-255

100% intensity 0-15

100%→0% intensity 16-150

0% intensity 151-160

100%→0% strobo 161-255

10%→100% warm 0-255

20%→100% cold 0-255

100% intensity 0-15

100%→0% intensity 16-150

0% intensity 151-160

100%→0% strobo 161-255

RDM functions:

When operating in DMX mode the ﬁ xture can accept the following RDM commands:

• discovery: Upon request of the RDM controller, the ﬁ xture signals its own presence (the RDM controller will display the ﬁ xture on a list).

• DMX address reading and setting.

• Channels number reading and setting.

• On / Off identiﬁ cation: This command is used to identify the ﬁ xture you want to get access to (the identiﬁ cation happens by switching on all the LEDs at full

intensity).

• Manufacturer: it displays the name of the manufacturer (Griven).

• Model description: it displays the ﬁ xture’s model.

• Software version description: it displays the current version of the ﬁ rmware.

• Temperature: it displays the LEDs operating temperature value.

In modalità DMX il proiettore accetta i seguenti comandi RDM:

· discovery: dierto richiesta del controller, il proiettore segnala la sua presenza ( il controllere evidenzierà il proiettore su una lista).

· Lettura ed impostazione dell’indirizzo DMX.

· Lettura ed impostazione del numero di canali.

· On/Off identiﬁ cation: questo comando è usato per rintracciare l’unità sulla quale si vuole operare ( il proiettore si metterà in evidenza accendendo tutti

i LED a massima intensità).

· Manufacturer: viene mostrato in nome del produttore ( Griven ).

· Model description: viene mostrato il modello del proiettore.

· Software version description: viene mostrata la attuale versione software installata sull’apparecchio.

· Temperature: viene mostrata l’attuale temperature dei LED.

Note:

W and DW versions: in absence of DMX signal the LEDs will remain on.

RGBW version: in absence of DMX signal the LEDs will remain off.

Versioni W e DW: in assenza di segnale DMX i LED rimarranno accesi.

Versione RGBW: in assenza di segnale DMX i LED rimarranno spenti.

Parade X - Rev. 1.00

page 8 of 12

551053

Mode

Modo

Channel

Canale

Function

Funzione

Value

Valore

10-100% Red 0-255

20-100% Green 0-255

30-100% Blue 0-255

10-100% Red 0-255

20-100% Green 0-255

30-100% Blue 0-255

40→100%

Dimmer 0-255

10-100% Red 0-255

20-100% Green 0-255

30-100% Blue 0-255

4 Dimmer

0-5

6-250

251-255

No Strobo 0-5

0-100%

Strobo 6-250

100% Strobo 251-255

RGB version

Channel

Canale

Function

Funzione

Value

Valore

100% intensity 0-15

100%→0% intensity 16-150

0% intensity 151-160

100%→0% strobo 161-255

Monochromatic version

Note:

W and DW versions: in absence of DMX signal the LEDs will remain on.

RGBW version: in absence of DMX signal the LEDs will remain off.

Versioni W e DW: in assenza di segnale DMX i LED rimarranno accesi.

Versione RGBW: in assenza di segnale DMX i LED rimarranno spenti.

Parade X - Rev. 1.00

page 9 of 12

551053

Polar Edition features ( only for PE ﬁ xtures )

The POLAR Edition is ﬁ tted with a thermal glass which is particularly useful for outdoor applications.

In fact, by warming up, the glass melts ice and snow which might interfere with the projection.

When the projector is on, if required by the weather conditions, the glass is automatically warmed up.

Nella versione POLAR, il proiettore è dotato di un particolare vetro riscaldato utile per applicazioni in ambienti

esterni e particolarmente freddi, infatti, scaldandosi il vetro scioglie ghiaccio e neve, che altrimenti impedirebbero

la proiezione.

Alimentando il proiettore, se la temperatura lo richiede, si scalda il vetro termico, che rimane attivo ﬁ no al

raggiungimento della temperatura di esercizio.

-POWER ON

-LEDs OFF -LEDs ON

-If the projection is to be started at a deﬁ nite time, take care to defrost the glass in advance so that the LEDs can be lit at the time required.

-In caso di proiezioni temporizzate (da iniziare ad orari deﬁ niti), si consiglia di alimentare il proiettore con sufﬁ ciente anticipo per permettere lo sbrinamento del vetro e di accendere poi

i LED solo all’orario stabilito.

-20° At very low temperatures (below -20° C), It is recommended to let the ﬁ xture

always powered and to switch on the LEDs when needed.

Con temperature esterne particolarmente rigide (sotto i -20°C), consigliamo

di lasciare il proiettore sempre alimentato e accendere i led al momento del

bisogno.

Parade X - Rev. 1.00

page 10 of 12

551053

Parade Spot Narrow Medium Wide Extra Wide Elliptical Ell. Wide Wall Wash

X 24 RGBW - - AL3820 AL3822 - AL3824 AL3826 AL3828

X24 DW - - AL3850 AL3852 - AL3854 AL3856 AL3858

X 24 CW - - AL3830 AL3832 - AL3834 AL3836 AL3838

X 24 WW - - AL3840 AL3842 - AL3844 AL3846 AL3848

X 48 RGBW - - AL3250 AL3252 - AL3254 AL3256 AL3258

X 48 DW - - AL3390 AL3392 - AL3394 AL3396 AL3398

X 48 CW - - AL3370 AL3372 - AL3374 AL3376 AL3378

X 48 WW - - AL3380 AL3382 - AL3384 AL3386 AL3388

X 18 RGB AL3850 AL3951 AL3952 AL3953 AL3954 AL3955 AL3956 -

X 18 CW AL3960 AL3961 AL3962 AL3963 AL3964 AL3965 AL3966 -

X 18 WW AL3970 AL3971 AL3972 AL3973 AL3974 AL3975 AL3976 -

X 36 RGB AL3230 AL3232 AL3234 AL3236 AL3242 AL3238 AL3240 -

X 36 CW AL3930 AL3931 AL3932 AL3933 AL3934 AL3935 AL3936 -

X 36 WW AL3940 AL3941 AL3942 AL3943 AL3944 AL3945 AL3946 -

Order codes

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Griven Beleuchtungsausrüstung Handbücher

Griven

Griven Capital 100 Bedienungsanleitung

Griven

Griven JADE 9 EASY Bedienungsanleitung

Griven

Griven KOLORCLIP GR 0440 CDM-SA/T 150W Bedienungsanleitung

Griven

Griven AD 3318 Bedienungsanleitung

Griven

Griven Graph-i-Pix Opaline Series Bedienungsanleitung

Griven

Griven MicroParade Bedienungsanleitung

Griven

Griven Emerald AL4900 Bedienungsanleitung

Griven

Griven Dune MK2 Bedienungsanleitung

Griven

Griven Half Moon Marine W Bedienungsanleitung

Griven

Griven FRISBY Bedienungsanleitung

Griven

Griven ZAPHIR Bedienungsanleitung

Griven

Griven GOBOCLIP MK3 Bedienungsanleitung

Griven

Griven KOLORGLOBE MK2 7000 Bedienungsanleitung

Griven

Griven PS567 Bedienungsanleitung

Griven

Griven CIRCUS 575 Bedienungsanleitung

Griven

Griven MicroDune MK2 Bedienungsanleitung

Griven

Griven GR0631 Bedienungsanleitung

Griven

Griven KALEIDO GR 0410 MSD 575 W Bedienungsanleitung

Griven

Griven GoboLED 500 Bedienungsanleitung

Griven

Griven Coral Bedienungsanleitung

Griven

Griven Parade C36 Bedienungsanleitung

Griven

Griven Jupiter B Bedienungsanleitung

Griven

Griven Colorway Bedienungsanleitung

Griven

Griven Capital 600 B Bedienungsanleitung

Beliebte Beleuchtungsausrüstung Handbücher anderer Marken

Brizo

Brizo 8SP-MU-4 Bedienungsanleitung

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Bedienungsanleitung

IKEA

IKEA BJÖRKSPIREA Bedienungsanleitung

Laserworld

Laserworld Evolution Series ES-400RGB Bedienungsanleitung

Alien

Alien RG STAR Bedienungsanleitung

EuroLite

EuroLite LED B-40 Bedienungsanleitung

Qazqa

Qazqa Suplux SL 3 Black 103062 Bedienungsanleitung

Commercial Electric

Commercial Electric 54568141 Bedienungsanleitung

CREE LIGHTING

CREE LIGHTING 304 Series Bedienungsanleitung

Goobay

Goobay 49867 Bedienungsanleitung

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Bedienungsanleitung

Alkalite

Alkalite Krypton KT-81 Bedienungsanleitung

Clas Ohlson

Clas Ohlson GU10 Bedienungsanleitung

DTS

DTS DELTA 10 F Bedienungsanleitung

ring

ring Solar Steplight Bedienungsanleitung

One Stop Gardens

One Stop Gardens 57696 Montageanleitung

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Bedienungsanleitung

SIREM

SIREM Swimeo A2 Bedienungsanleitung
