Allgemeiner Teil / General Section T 22
1 - 6 GRUNDIG Service
Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Sachnummer Sie in der
entsprechenden Ersatzteilliste finden.
Einleitung
Ihr Gerät T 22 ist ein HiFi-RDS-Tuner, der der
traditionellen Qualität der Radiotechnologie von
Grundig nachgeht.
• Eine ausgesprochen gute Empfangsqualität
wird durch sehr gute Auswahl, Empfindlichkeit
und Dynamik erzielt.
• Sogar ungewünschte Störungen bei hoher
Empfangsstärke können durch den
Antennenabschwächer vermieden werden (FM
ANTENNA, FM CABLE). Diese Funktion
erlaubt sowohl den Empfang über eine lokale
Antennendose als auch die Hausantenne
außerdem, für die Experten unter Ihnen, unter-
drückt der 19 MHz MPX-Filter Überlappungen
der Pilottöne und Hörfrequenzen.
• Störungen von Nachbarsendern oder
Geräusche aufgrund von schwachem Empfang
können reduziert oder sogar abgestellt
werden, indem Sie die Mono-Funktion
einsetzen.
• 59 Senderspeicher und eine komplette,
effektive RDS-Decodierung versichern einfache
Handhabung und Komfort durch Anzeige der
Sendernamen, laufendem Radiotext,
Programmartauswahl und Zeitangabe.
• Der Tuner kann über die Fernbedienung des
Verstärkers fernbedient werden.
EINLEITUNG
Hauptfunktionen Ihres Tuners
Funktionen, die über das Gerät gesteuert
werden:
• Auswahl des Wellenbereichs: FM ANTENNA,
FM CABLE und MW.
• Empfangsmodus: STEREO, MONO.
• Automatische und manuelle
Senderabstimmung.
• 59 Senderspeicher.
• Automatische Speicherung der Sender.
• Sukzessives Aufrufen der gespeicherten
Sender.
• Durchlaufen der Displayanzeigen: (RDS)
Sendername, Radiotext, Zeitangabe,
Frequenz.
• Namensvergabe für Sender ohne RDS.
• Auswahl eines Senders gemäß der jeweiligen
Programmart.
• Sprachauswahl für die Programmart.
Funktionen über Systemfernbedienung
(geliefert mit dem Verstärker V21 oder V23):
• Direkte Auswahl der gespeicherten
Senderspeicher mit den Ziffern 1...0.
• Aufruf der gespeicherten Speicherplätze mit
den Tasten $STATION TUNER #.
• Durchlaufen der Displayanzeigen: (RDS)
Sendername, Radiotext, Zeitangabe,
Frequenz.
• Namensvergabe für Sender ohne RDS.
• Auswahl eines Senders gemäß der jeweiligen
Programmart.
RDS RADIO DATA SYSTEM
R
Ihr Gerät ist ein RDS-Gerät.
RDS (Radio Data System) steht für eine neue Ära
des Rundfunk-empfanges, die dem Hörer/-
Benutzer zunächst mehr Komfort und besseren
Empfang beschert, und bietet extra nutzvolle
Information.
Haben Sie einen RDS-Sender eingestellt, wird
nach kurzer Zeit der Sendername angezeigt.
Mit der INFO-Taste können Sie auch andere RDS-
Informationen, wie RDS-Zeit und Radiotext
aufrufen (siehe Seite 10).
RDS Radio Data System
Ihr Gerät ist in der Lage, RDS-Informationen, die
mit dem Sendersignal ausgestrahlt werden, zu
empfangen und auszuwerten. Der Sendername
wird im Display angezeigt und automatisch in
den Programmspeicher übernommen. Schon
vorhandene Namen werden überschrieben.
RDS TIME
Einige RDS-Sender strahlen die Information 'RDS-
ZEIT' aus. Die Zeitanzeige wird jede Minute
aktualisiert. Die Genauigkeit der Zeit hängt von
der übertragenen Information ab.
RADIOTEXT
Immer mehr RDS-Sender strahlen die Information
RADIOTEXT aus. Dies sind Zusatzinformationen
zu Sender und Programm.
RADIOTEXT erscheint als Laufschrift im Display.
Da RADIOTEXT vom Sender Zeichen für Zeichen
übertragen wird, kann es einige Zeit dauern, bis
der Text vollständig empfangen worden ist.

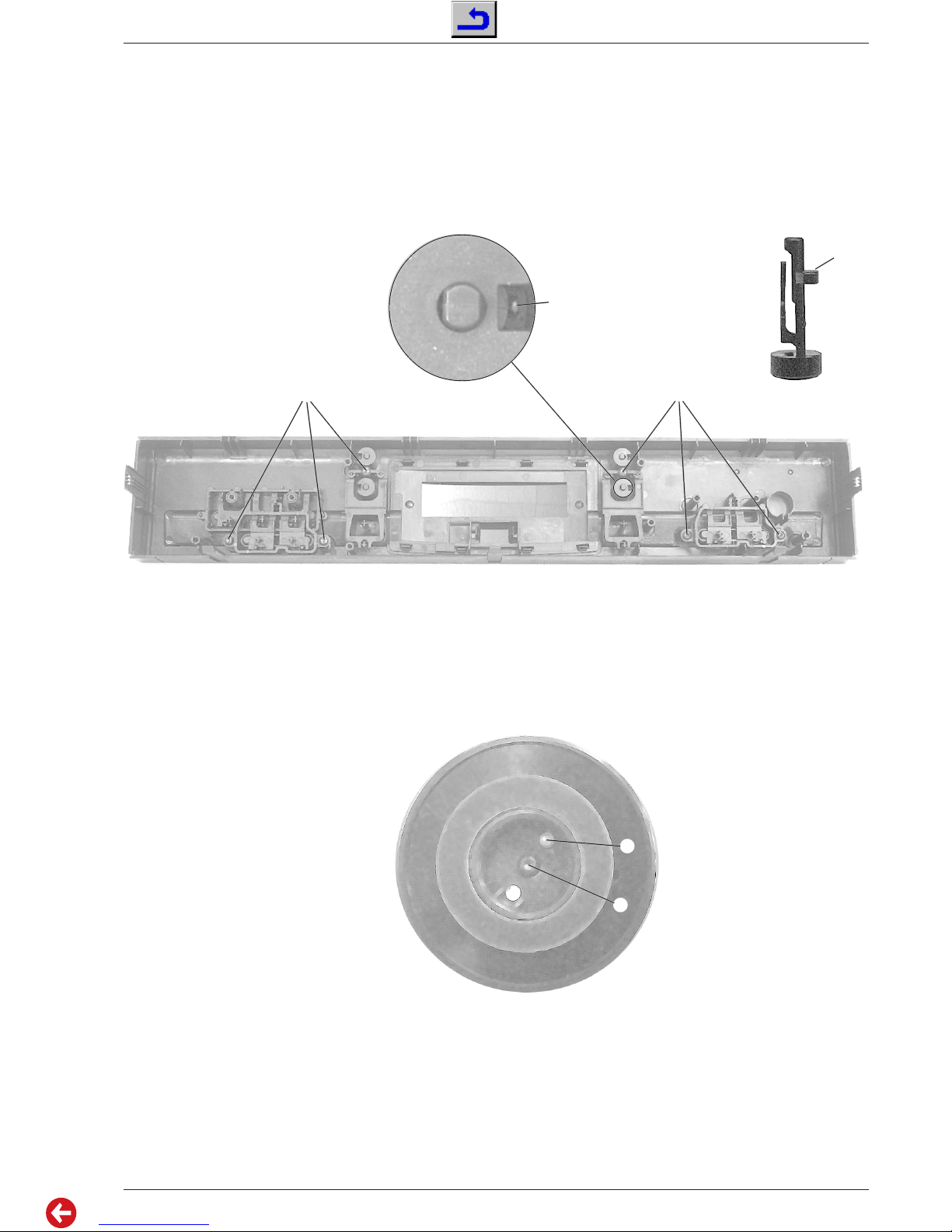

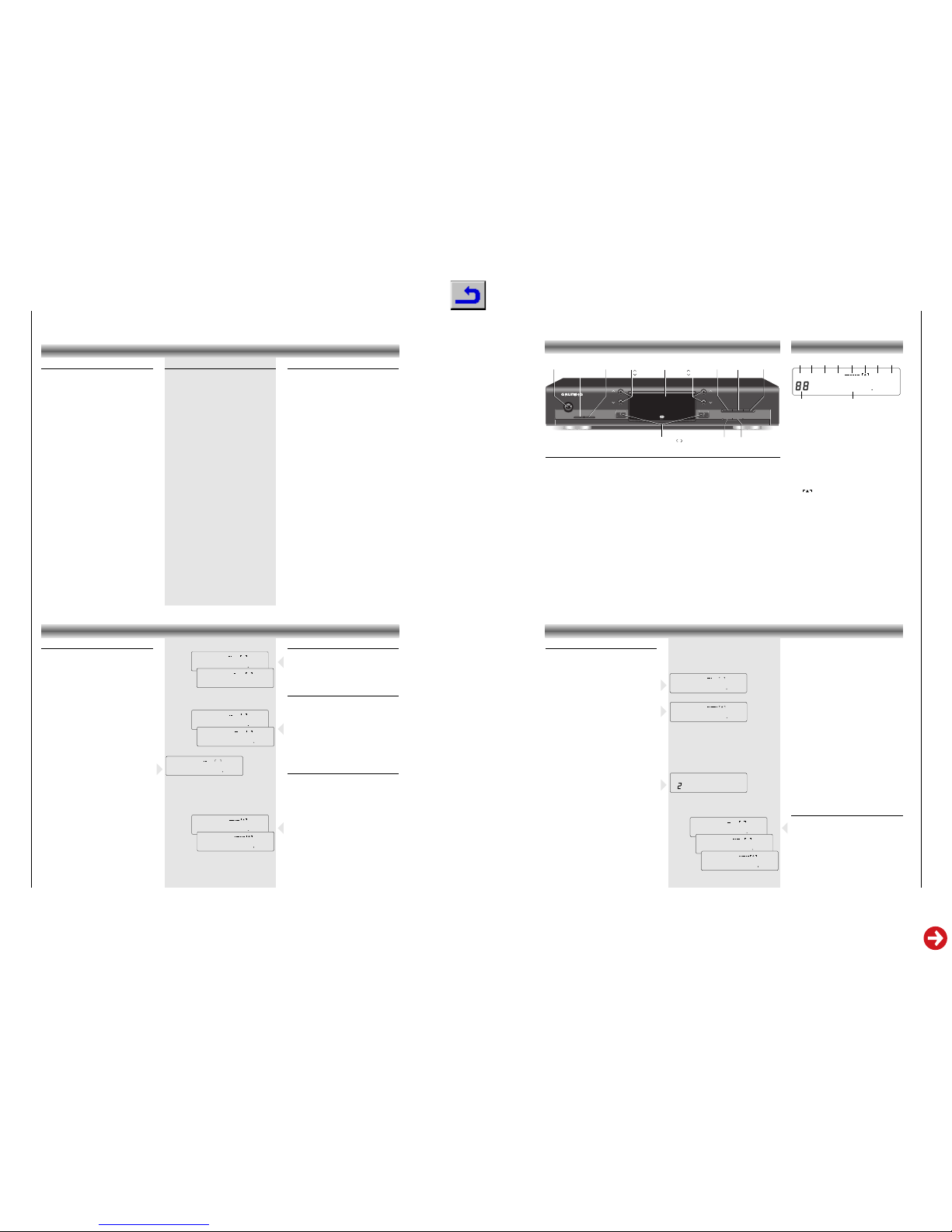

Vorderseite des Tuners
POWER Dieser Schalter wird zum Ein- und Ausschalten des Geräts verwendet.
MONO/MUTE
Mit dieser Taste schalten Sie auf MONO-Empfang um, wenn z. B. der Stereo-Empfang
durch Rauschen gestört ist. Gleichzeitig wird die Funktion MUTING abgeschaltet.
BAND Mit dieser Taste schalten Sie zyklisch zwischen den Bändern
FM und MW.
TUNING #$
Mit diesen Tasten starten Sie den Sendersuchlauf (AUTO TUNING) oder schalten die
Frequenz in die gewünschte Richtung Schritt für Schritt (MANUAL TUNING) weiter.
Halten Sie die Taste länger gedrückt, erfolgt die Weiterschaltung im Schnellgang.
STATION
#$
Mit diesen Tasten schalten Sie die Speicherplätze in aufsteigender (
#
) oder
abfallender (
$
) Richtung durch.
MEMORY Diese Taste speichert einen eingestellten Sender auf den jeweils niedrigsten,
freien
Speicherplatz. Längeres drücken dieser Taste startet die Funktion AUTO STORE.
CANCEL Mit dieser Taste löschen Sie einzelne Speicherplätze oder den gesamten
Speicherinhalt (länger als 10 Sekunden gedrückt halten).
ANTENNA/CABLE
Mit dieser Taste schalten Sie einen Antennen-abschwächer ein, um Störungen durch
ein zu starkes Eingangssignal zu vermeiden, wenn Sie Ihren Tuner an das
Breitbandkabel angeschlossen haben.
PROG. TYPE ! @ Mit diesen Tasten wählen Sie eine der Programm-arten an.
INFO Mit dieser Taste schalten Sie die Anzeige zwischen Sendernamen (RDS), einem
eigenen Namen, RADIOTEXT, RDS Zeit und Sender-Frequenz um.
EDIT
Mit dieser Taste wählen Sie den Eingabemodus an, um einen Sendernamen zu vergeben.

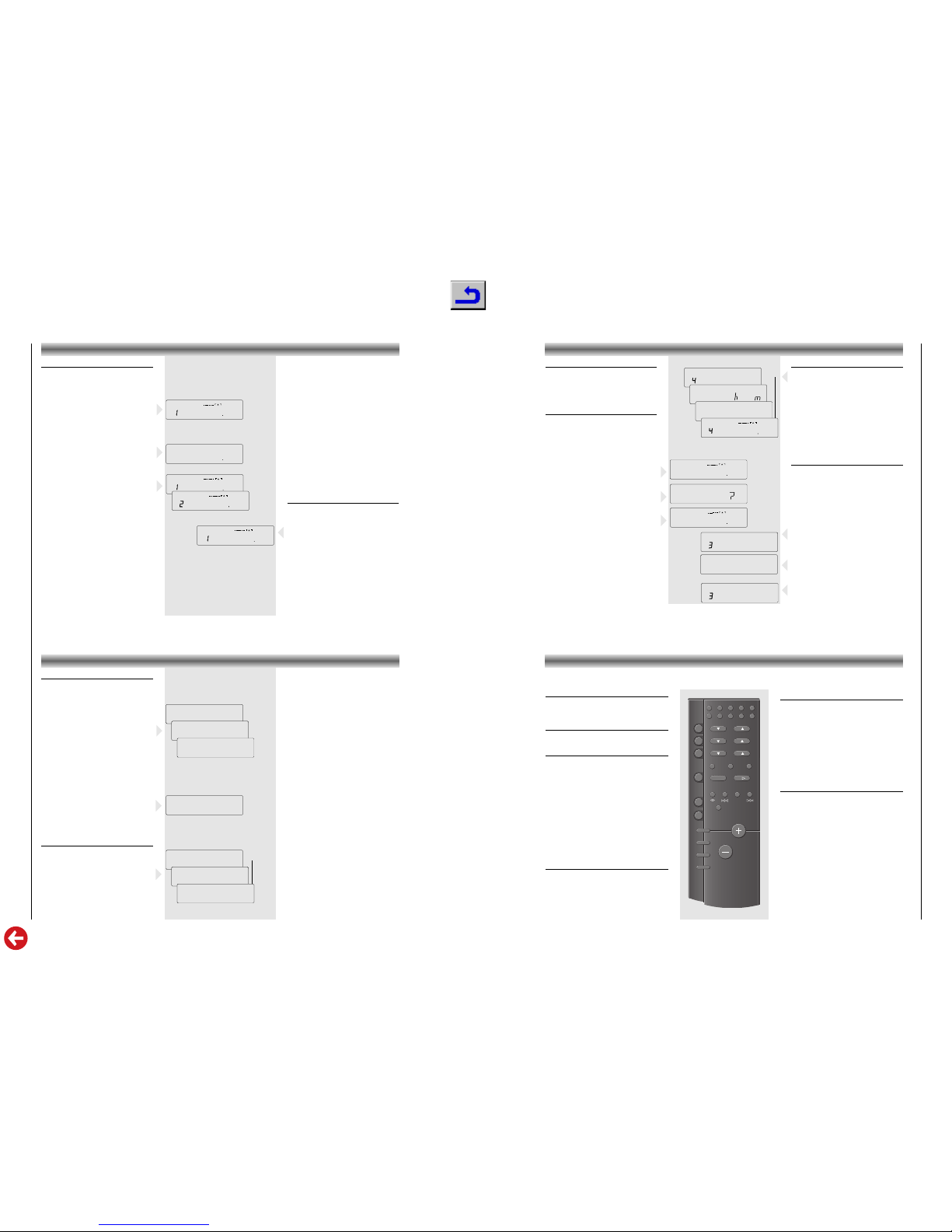

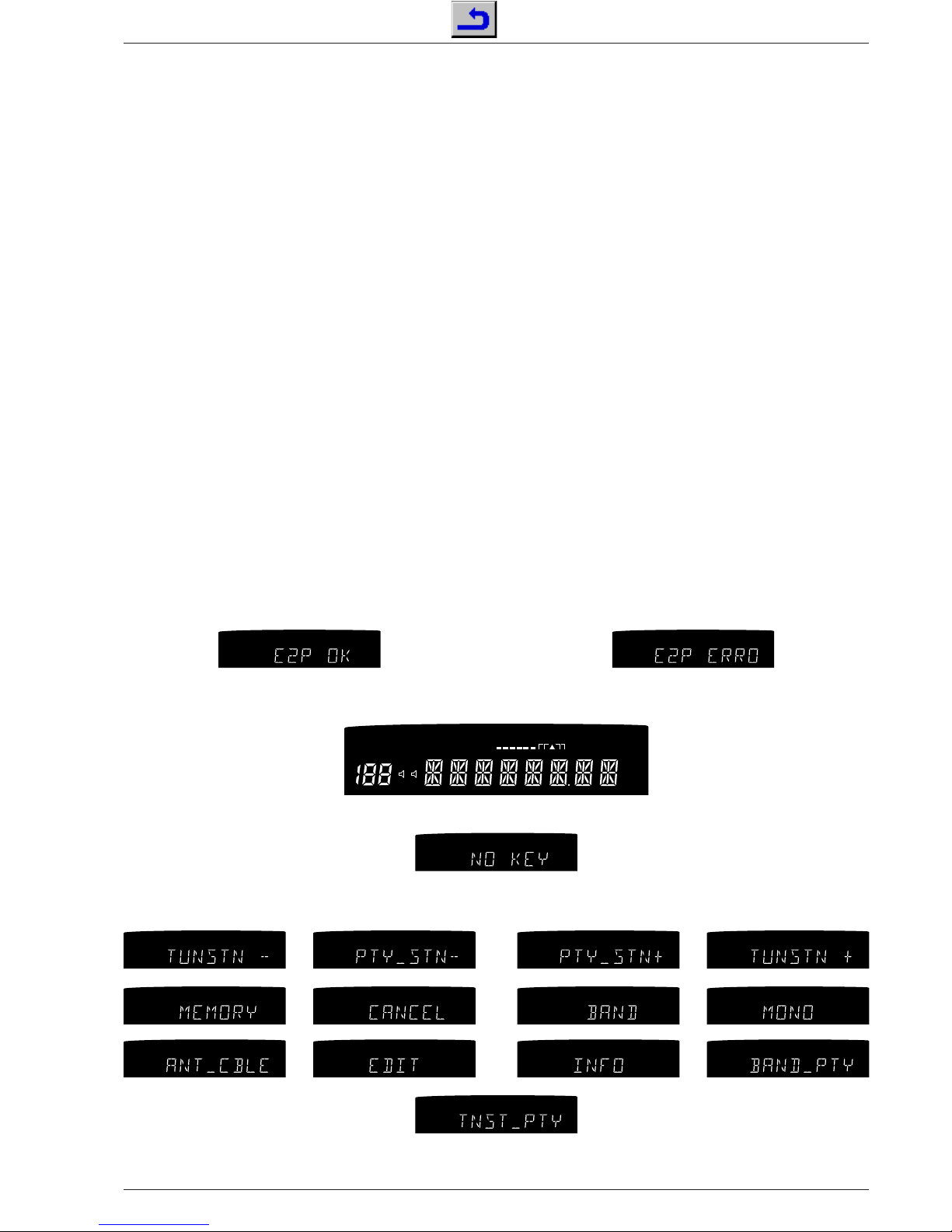

BEDIENELEMENTE DISPLAY
1MUTING – Leuchtet auf, wenn die Funktion
MUTING aktiviert ist.
2MONO – Leuchtet auf, wenn die Funktion
MONO aktiviert wurde.
3STEREO – Leuchtet auf, wenn im Wellen-
bereich FM Stereo-Sendungen empfangen
werden.
4AUTO – Diese Anzeige leuchtet auf, wenn
die Funktion AUTO TUNING aktiv ist.
5Signalstärke-Anzeige – Je mehr Striche im
Display erscheinen, desto stärker empfangen
Sie den eingestellten Sender.
6– Bei exakter Abstimmung auf die
Sendermitte leuchtet das Dreieck
auf.
7
ANTENNA – leuchtet auf, wenn der Antennen-
abschwächer ausgeschaltet ist. (FM ANTENNA).
8CABLE – leuchtet auf, wenn bei Breitband-
kabelempfang der Antennenabschwächer
eingeschaltet ist. (FM CABLE).
9Station number Siebensegment-Anzeige –
Hier wird die Nummer des gewählten
Speicherplatzes (1bis 59) angezeigt.
014 Segment-Anzeige – für (RDS)
Sendername, Frequenzen, Radiotext, RDS
Zeit, Programmart oder Informationen.
Ein- und Ausschalten
• Schalten Sie Ihr Gerät ein, indem Sie den
Netzschalter POWER betätigen. Die
Betriebsanzeige, eine gelbe LED in der Mitte
des Einschaltknopfes, informiert Sie über den
Schaltzustand: gedrückt: EIN
ausgerastet: AUS.
• Wollen Sie das Gerät ausschalten, drücken
Sie den Netz-Schalter POWER nochmals
(ausrasten).
• Haben Sie den TUNER an die Wechsel-
spannungs-Ausgänge AC OUTLETS des
Verstärkers angeschlossen, dient der
Netzschalter des Verstärkers als Zentral-
schalter. Lassen Sie den Schalter POWER des
Tuners immer gedrückt.
– Schalten Sie Ihr Gerät nach dem Auspacken
zum ersten Mal ein, wählt das Gerät 'FM
ANTENNA', das Display zeigt 87,50 MHz
und MUTING. Die Empfangsart STEREO ist
gewählt.
– Jedes Mal, wenn Sie das Gerät wieder
einstellen, wählt es automatisch den Sender,
den Sie vor dem Ausschalten eingestellt hatten.
BEDIENUNG Wellenbereichswahl
• Wählen Sie den gewünschten Wellenbereich
(FM oder MW), indem Sie die Fortschalt-Taste
BAND drücken.
• Jedes Betätigen der Taste schaltet zum
nächsten Wellenbereich weiter.
– Das Display informiert Sie über den
eingestellten Bereich.
Antennenanpassung
Empfangen Sie Ihre Sender über das Breitband-
kabel einer öffentlichen oder privaten Betreiber-
Gesellschaft, kann es vorkommen, daß an Ihrer
Antennen-Dose ein sehr hoher Pegel anliegt, der
zu Störungen führen kann.
• Drücken Sie deshalb die Taste ANTENNA/-
CABLE, um den Eingangs-abschwächer einzu-
schalten. Im display erscheint ‘CABLE’. Dadurch
wird die Empfindlichkeit des Antenneneinganges
herabgesetzt und Störungen durch das Kabel
vermieden. Diese Einstellung wird nach 5
Sekunden automatisch abgespeichert.
FM-Empfangsart STEREO/MONO
Im Normalfall ist Ihr Gerät in Stereo-Bereitschaft.
Sobald ein empfangswürdiges Stereo-Signal
registriert wird, leuchtet im Display 'STEREO' auf.
Ist der Stereo-Empfang gestört, erlischt das
Zeichen. Störgeräusche, etc. werden unterdrückt.
• Ist der Stereo-Fernempfang gestört, können Sie
Ihr Gerät auf MONO-Empfang schalten.
• In diesen Fällen drücken Sie die Taste MONO.
– Das Zeichen MUTING erlischt im Display, das
Zeichen MONO leuchtet.
Die MUTING-Funktion ist bei MONO immer
ausgeschaltet, so daß Sie auch sehr schwache
Sender einstellen können.
Automatischer Sendersuche
• Um die Funktion ‘SUCHLAUF’ (AUTO
TUNING) aufzurufen, betätigen Sie die Tasten
TUNING
#
oder
$
, bis die Frequenzanzeige
‘zu laufen’ beginnt. Lassen Sie dann die Taste
los.
– Im Display erscheint das Zeichen "AUTO". Das
Zeichen erlischt nach Beendigung der Funktion
"SUCHLAUF".
– Der Suchlauf stoppt, sobald er einen Sender
mit ausreichender Empfangsstärke gefunden
hat. Im Display leuchtet ein Dreieck auf.
– Jedesmal, wenn Sie den Suchlauf starten,
schaltet das Gerät auf STEREO.
– Eine Anzeige informiert Sie zudem über die
Feldstärke. Je mehr Striche im Display
erscheinen, desto stärker wird der Sender
empfangen.
– Die Frequenz des empfangenen Senders wird
in MHz (FM) oder kHz (MW) angezeigt.
– Stoppt der Suchlauf, überprüft die Funktion
'AUTO COMPARE', ob diese Frequenz schon
im Senderspeicher abgelegt ist. Ist dies der
Fall, wird der Speicherplatz links und, falls
vorhanden, der Name des Senders,
angezeigt.
– Stationen, die mit geringer Feldstärke
empfangen werden, können vom Suchlauf
übersprungen werden. Diese können mittels
Handabstimmung eingestellt werden.
• Bei Bedarf können Sie den Suchlauf auch
unterbrechen, indem Sie die Tasten TUNING
#
oder
$
erneut drücken.
SENDERSUCHE
