Haier HW-12LM03 Bedienungsanleitung

机体

進風口

(室外側)

電源插頭

取出過濾網

清洗過濾網

突起

若過濾網積上灰塵，將會對空氣的順利流通

造成障礙，以致降低製冷效果，在長期使用

空調器時，請您每隔兩周清洗一次過濾網。

1.按下進風柵下部兩端的凹部，

打開進風柵

2.捏住過濾網的兩個白色突起

（如圖示），取出即可

1.輕輕的撣去積在過濾網上的塵埃

2.用低于40的温水清洗过滤网。爲了提高洗滌效果，可以使用

肥皂水或中性洗滌劑清洗過濾網，然後用清水仔細清洗

3.將清洗後的過濾網充分晾乾後再進行安裝。安裝過濾網與

取下的過濾網的過程相反

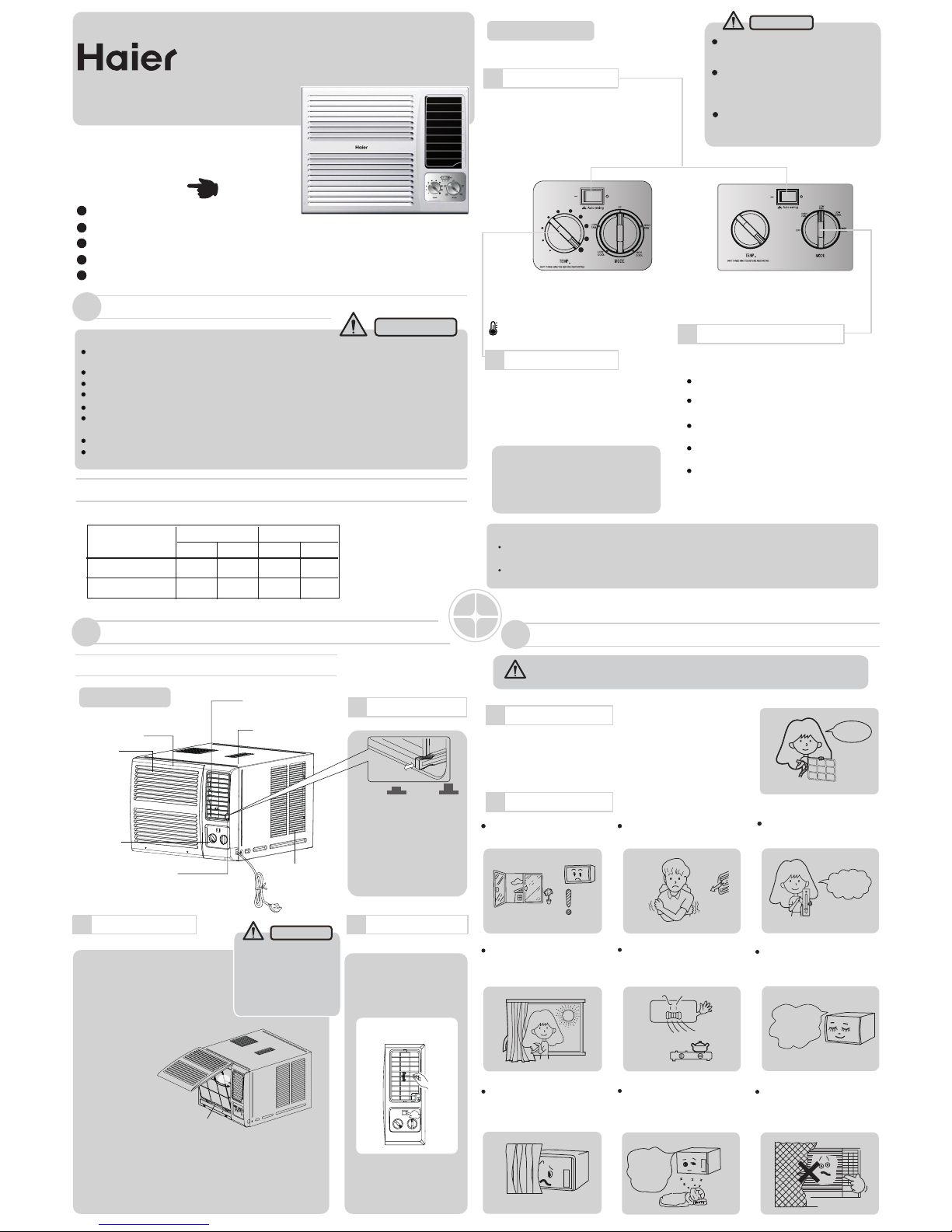

在操作空調器前，請詳細讀此操作說明，并保存此書以備日後參考

0010518483

使用说明书

適用的環境溫度範圍:

製冷室內室外

最大溫度

最小溫度

D.B D.B

W.B W.B

32 C

23 C

18 C

14 C

43 C

26 C

18 C

房间空调器

使用环境

D.B :干球溫度

W.B :濕球溫度

空调器操作

部件说明

CLOSE OPEN

為得到最好的製冷效果，換新

風拉桿必須處于CLOSE 狀態。

當您需要需要于外界的新鮮空

氣交換的時候，把換新風拉桿

至于 OPEN 狀態.，擋板將會打

開，室內外空氣將會交換和循

環。

出風方向調節

通過設定“AOTO WING”，可

調節左右的出風方向

用手動調節橫導風板，可使

出風方向進行上下調節。

出風方向調節

換新風拉桿

过滤网清洗

出风方向

换新风

不要抬起前面板超過70度，

否則可能損壞面板。

警告

在清洗之前切記先關掉空

調器和切斷電源。

安全注意事項..............................1

操作指南.....................................2

維護保養 ...................................4

空調器的安裝..............................5

故障檢查.....................................8

安全注意事项

警告

出風柵

(室內側)

機體

前面板

進風柵

(室內側)

控制面板

過濾網

(內部)

勿擅自安裝、拆除或從新安裝本機.不正確的安裝會導致漏電、觸電或火災。請聯繫授

權代理商或維修技師進行安裝工作

本空調器必須接連地線

不要在手濕時操作本機

不要以插入插頭的方式來開啟本機。不要以插入插頭的方式來關掉本機。

不可將棒子、手指或其他物件插入本機

如果本空調器的電源線已破損。需有廠家指定的備件商店更換，或請與您的設備經銷商店聯

繫，也可以找有資格的專業人員進行更換

安裝完畢后，電源插座易於用戶使用

使用的接線應與當地的用線標準一致

利用溫度調節旋鈕能使空調自動啟動或者

停止，以保持適當的室內溫度，這樣可有

效的利用電力并使運行經濟且合理。

當溫度達到設定要求時，壓縮機將會停止

，但是風扇會繼續運轉來維持室內現在的

的溫度.

注意:

關機后，不能立即開機，窗機的保護裝置將使壓縮機延時3分鐘後再開啟。

製冷或除濕運行時，橫導風板不可長時間處于向下的位置，否則出風口易凝露

控制面板

自动摆风键

温度调节旋钮

3模式选择旋钮

注意

電源插頭連接前，請將所有的旋鈕、按

鈕打到關閉狀態。

製冷時，逆時針旋轉溫度調節旋鈕，請3

分鐘內不要將其反向旋轉。並且不要超

出選擇範圍。

不要超過選擇的幅度範圍

當自動擺風鍵處於”-”位置時，

豎導風板會左右自動擺動，使空氣緩和的

流動。

這樣您會覺得很舒服。當自動擺風鍵處于

“○”位置時，豎導風板會停于任一位置

溫度設置

當模式選擇旋鈕至“HIGH FAN”時，空調器

送風電機高速運轉，送出強風。

當模式選擇旋鈕至“LOW FAN”時，空調器

送風電機高速運轉，送出弱風。

當模式選擇旋鈕至“LOW COOL”時，空調器

進行低速製冷，送出弱風。

當模式選擇旋鈕至“HIGH COOL”時，空調

器進行快速製冷，送出強風。

當模式選擇旋鈕至“OFF”時，空調器處于

關機狀態。

模式選擇旋鈕能控制送風電機的轉速或空調器的

製冷速度

要拔出點源頭以清洗本機之前切記先關掉空調器和切斷電源。

若長時間不使用本機，請關閉電源。

清洗過濾網

關機后，必須等3分鐘後才可以

開機

空調器不要長時間對著人吹。

門窗非必要時請勿開啟。

放下窗簾

若房間直接受到陽光照射，冷氣效

果將會降低，製冷開機時放下窗簾.

不要將高溫物體放于空調器附近

睡眠時溫度設定要合適，以免

有不適之感覺

小憩三分鐘！

美哉！

合適的溫度

保养及维护

建議您每兩周清洗一次過濾網

(您將在第二頁找到清洗過濾網的方法 .)

寶寶睡了

溫度安逸為

上策

不要吊掛衣物于空調進風柵附近，

這會降低空調的製冷效果，甚至影

響操作

當有嬰兒、小孩、老人或傷殘人士在室

內，房間溫度應調校于一安逸水平

在開機之前，請您檢查一下進

出風柵是否被物體所遮擋

清洗过滤网

注意

HW07M HW09M HW12M

HW18M

HW07M HW09M

HW12M HW18M

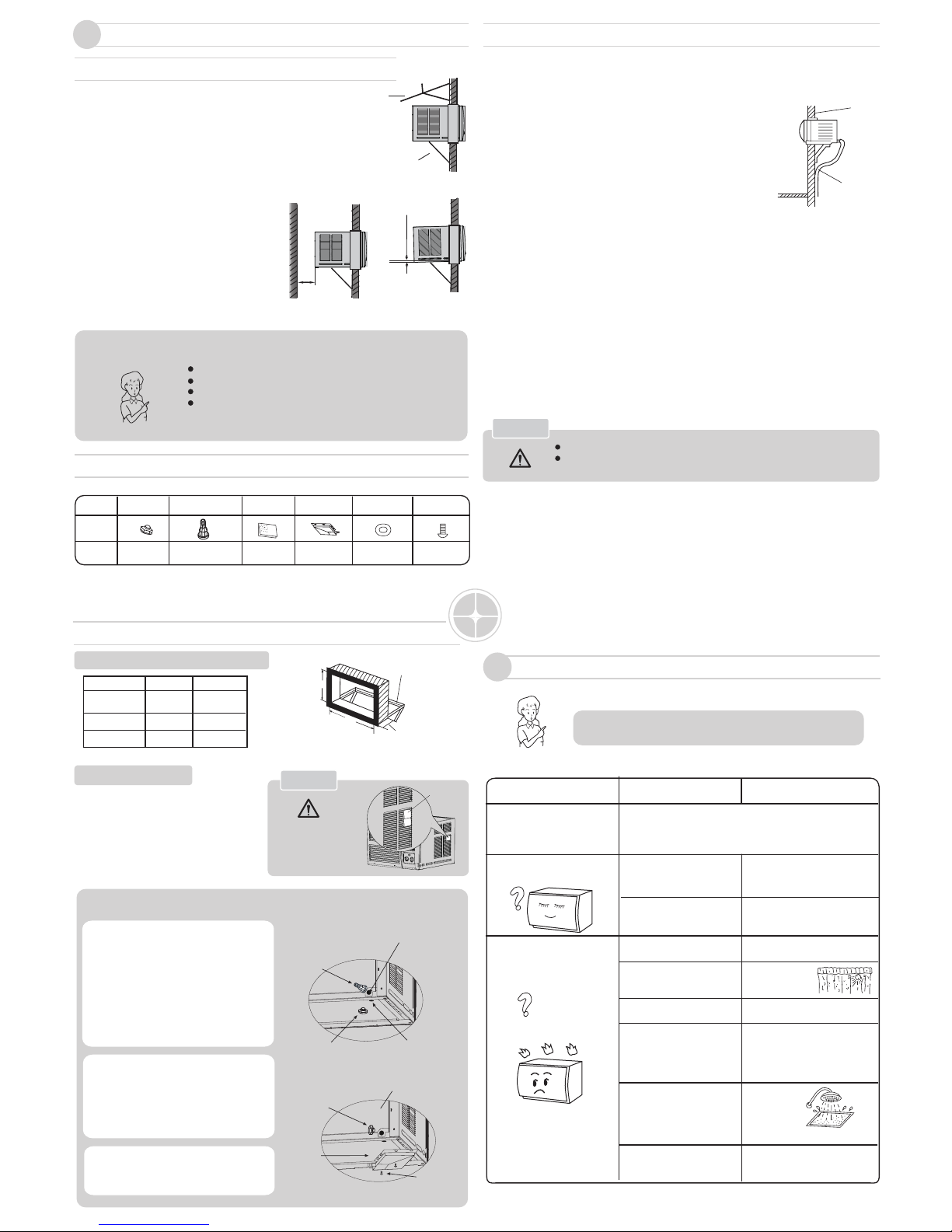

安装位置的确定

空调器的安装附件如下：

安装指导

安装前的准备工作

空调器的安装

故障解决

如無法排除機器故障，請即拔去電源插頭，與售後服務人員聯繫

在要求維修或服務之前，請先檢查下列個點。

插頭是否插好？

電源是否有電？

確認插頭已插好，使電源有電

溫度是否調節錯誤？再次調節溫度

房間是否受到陽光直射？用窗簾或百葉窗

去遮蔽陽光直射

是否開了門或窗？關上門或窗

是否有物件放于氣流出入

口處以致阻礙空氣循環流

通

移走該物件

房間是否有很多熱源？

過濾網是否堵塞清洗過濾網

除去房間內過多的熱源

檢查保險絲是否燒斷？更換保險絲

冷氣效果不佳

圖 1

墻

出水軟管

(自購)

1. 若需要將冷凝水引至指定的位置，可用購買的軟塑料管套在排水彎頭上并

扎緊

1.從包裝紙箱中取出空調器及附件.

2.從下面兩種理冷凝水的方式中選擇一種

2. 將所有附件安裝好後，把空調器整機安放在鐵架上。如有出水軟管，把

軟管引至所需的位置(參照圖 1)

3. 用軟性海綿橡膠條填充墻洞與箱體之間的任何間隙，以防止外部噪

音的傳入及冷量外泄

4. 空調器安裝完畢後，將電源線插頭插入插座中，開機進行試運行

制作墙洞或窗洞（参照右图）

安装前的准备:

墻的厚度

鐵架

1,最好安裝于背光或日照時間較短的方位，當安裝位置直接暴露

于陽光的情況下，應設法這當陽光，以免空調器長時間受陽光直

射，降低效能（如圖 1）

2.為便于操作，建議空調器的安裝高度為離地面至

少760--1300mm。且前面無物件阻擋，以便于氣

流循環

3.必須將空調器左右兩側及上部百葉窗部分伸出室

外而不受墻、窗等阻擋。

4.使空調器的後部與阻擋物保持500mm以上的距離

（如圖2）。空調器距其上部及兩側阻擋物的距離

應保持1500mm以上.

5.為進行有效地排水，應將機體後部向下傾斜

5-10mm（如圖3）

請將空調器安置在具有足夠強度，能夠承受機器重量的安全場所。

進出風柵的周圍應留有足夠的寬敞空間，以使空氣能毫無阻礙的流通。

應避免將空調器安置在有可燃性氣體泄漏之處。

若將本空調器安裝在空氣中含有油份（包括機油）、或臨近海灘而含

有鹽份或臨近溫泉而含有硫份的空氣環境中使用，往往會引起故障。

爲了能長期、安全且無故障地使用本空調器，請您務必遵照下列事項：

注意

電氣配線: 必須使用專用的配線。

若需要變更空氣調節器的安置場所時，請與當地服務中心或特約維

修部聯繫。

注意:

(仅供参考)

注意

遮蓋

支架

圖.1

>500mm

圖.2

5-10mm

圖.3

圖2

接水盤

螺絲釘

橡膠塞

冷凝器

有两种解决凝结水的方法:

圖 1

方法 1

方法 2

以上兩種方式必要時均可在排水彎頭或接水盤

的排水口處接一條加長管（市場有售），用戶

可根據需要進行選擇

下排水孔

橡膠塞

後排水孔

纸护角

狀況解決方案

檢察建議

排水彎頭

空調器底盤孔用橡膠塞塞住，后面孔安裝

排水彎頭，使冷凝水從空調器後面排水彎

頭流出。（見圖 1）

這種方式可將底盤內積聚的冷凝水打到散

熱器上，可改善冷凝器的散熱效果，提高

空調器能源效率。但室外側有打水聲。

拔掉橡膠塞，安裝接水盤，使冷凝水從空

調底盤流出。（見圖 2）

打開機器不立刻運轉關機后，不能立即開機，窗機的保護裝置將使壓縮機延時3分鐘後

再開啟

打開機器不運轉

螺釘

名稱

外形

數量

橡膠塞

排水彎頭說明書

接水盤密封圈

1 1 1 1 1 3

機型 A B

440mm 635mm

395mm 615mm

370mm 485mm

为保证运输安全，部分

机型在机器侧面安装有

纸护角（如右图），

请在安装前检查您的机

器，将纸护角去掉。

HW07M

HW09M

HW12M

HW18M
