INSTRUCTION MANUAL

4LT Interior Fixed Track

Brookhaven Collection

The Home Depot SKU 766-782 (UPC 6940500312262)

Page 24

SOLUTIONS DE DEPANNAGE:

ENTRETIEN DU PRODUIT:

1. Nettoyez l'extérieur du luminaire avec un chiffon propre et sec ou légèrement humidifié

(utilisez de l'eau propre, pas de solvant) pour essuyer le verre et la surface.

2. Avant de nettoyer l'intérieur du luminaire, déconnectez l'alimentation de celui-ci en

éteignant le disjoncteur ou en enlevant le fusible du coffret àfusible. Puis, grâce àun

chiffon propre sec ou légèrement humidifié(utilisez de l'eau propre, pas de solvant),

essuyez l'intérieur du verre et la surface interne du luminaire.

3. Ne pas utiliser de nettoyant chimiques, de solvants ou d'abrasifs durs. Utilisez seulement

un chiffon doux et sec pour dépoussiérer ou essuyer.

GARANTIE LIMITÉE

Le fabricant garantit ce luminaire contre tout défaut de matériaux, de fabrication pour une période de cinq (5) ans

àpartir de la date d'achat. Cette garantie s'applique seulement àl'acheteur d'origine et seulement pour un usage

normal du produit. Si le produit est défectueux, l'unique obligation du fabricant, et votre seul recours, est la

réparation ou le remplacement du produit àla discrétion du fabricant, àcondition que le produit n'est pas subi de

mauvais usage, d'abus, d'accident, de modifications, d'altérations, de négligences ou de mauvaise utilisation.

Cette garantie ne s'applique pas àtout produit mal installé, régléou utiliséd'une façon autre que celle décrite

dans les instructions accompagnant le produit. Cette garantie ne s'applique pas àun mauvais fonctionnement du

produit résultant d'un accident, mauvaise utilisation, abus, négligence, altération, ou installation défectueuse, ou

tout autre mauvais fonctionnement non causépar un défaut de matériaux ou de fabrication. Cette garantie ne

s'applique pas àla cosmétique de toute partie du produit tel que sa surface et/ou la décoloration, ceci étant

considérécomme une usure normale. Le fabricant ne garantit pas et décline toute autre garantie, expresse

ou implicite, y compris les garanties de convenance àun autre usage spécifique non inclus ci dedans. Le

fabricant décline toute responsabilitéet ne sera pas être tenu responsable pour tout dommage ou perte

indirecte ou accessoire, incluant, mais sans être limitéà, les frais engagés dans le remplacement ou la

réparation dudit produit.

Problème Cause Possible Mesure Corrective

1. L'ampoule est grillée. 1. Remplacez l'ampoule.

2. Le courant est coupé.2.Vérifiez si le courant est

sous tension.

3. Mauvaise connexion de fil. 3. Vérifiez le câblage.

L'ampoule ne

s'allume pas.

4. Interrupteur mural

défectueux.

4. Testez ou remplacez

l'interrupteur.

Le fusible saute

ou le disjoncteur

disjoncte lors de

l'allumage.

Mauvaise connexion des

câbles ou mise àterre

défectueuse.

Vérifiez les connexions des

câbles.

Page 23

INSTALLATION:

Page 2

Thank you for purchasing this Hampton Bay interior fixe

trac

. This product

has been manufactured with the highest standards of safety and quality.

FEATURES:

1. Four-light interior fixed track in oil rubbed bronze finish with scavo glass.

The glass shades feature oil rubbed bronze decorative metal accents.

2. This fixture has been engineered to safely use four GU10 light bulbs (do

not exceed 50 watts each) (included).

3. Each light can rotate approximately 340 degrees, as well as pivot

approximately 160 degrees to provide accent or task lighting.

4. This fixture can be mounted on the ceiling or on the wall.

QUESTIONS, PROBLEMS, MISSING PARTS:

Before returning to your local The Home Depot, please call our Customer

Service Team at 1-877-527-0313 or visit www.homedepot.com. Please

reference your SKU 766-782 or UPC 6940500312262.

Page 3

CAUTION:

1. Before starting installation of this fixture or removal of a previous fixture,

disconnect the power by turning off the circuit breaker or by removing the

fuse at the fuse box.

2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY

ELECTRICAL QUESTIONS.

3. If you have any non-electrical questions about this fixture, please contact

our Customer Service Team at 1-877-527-0313 or visit

www.homedepot.com. Please reference your SKU 766-782 or UPC

6940500312262.

4. Keep your receipt and these Instructions for Proof of Purchase.

TOOLS REQUIRED FOR ASSEMBLY & INSTALLATION

(not included):

Safety Goggles Ladder Gloves Wire Strippers

Flathead Screwdriver Phillips Screwdriver Electrical Tape Wire Cutters

Page 22

PIECES INCLUSES POU

L'INSTALLATION (les

ièces ne sont

as àl'échelle):

2x Écrous de Verrouillage (#2) 3x Serre-Fils (#11) 2x Vis de Montage (#12)

1x Vis de Terre (#13) 1x Entretoise (#14) 2x Vis de Boîte de Sortie (#15)

INSTRUCTIONS D'INSTALLATION:

1. Visser les deux Vis de Montage (#12) sur la Entretoise (#14). Fixer la Entretoise (#14) sur

la Boîte de Sortie (#10) grâce aux deux Vis de Boîte de Sortie (#15). [S'assurer que le

filetage des Vis de Montage (#12) fait face àl'extérieur quand la Entretoise (#14) est

attachéeàla Boîte de Sortie (#10).]

2. Enrouler le câble électrique de terre du luminaire autour de la Vis de Terre (#13) présente

sur la Entretoise (#14), et puis connecter le câble électrique de terre du luminaire àcelui

de la Boîte de Sortie (#10). Connecter le câble sans marque écrite (avec des nervures en

relief) du luminaire au câble blanc de la Boîte de Sortie (#10), Connecter le câble avec une

marque écrite du luminaire au câble noir de la Boîte de Sortie (#10). Couvrir les trois

connecteurs grâce aux trois Serre-Fils (#11). Envelopper les trois connexions des câbles

avec du ruban adhésif isolant pour une meilleure connexion. Placer les câbles àl'intérieur

de la Boîte de Sortie (#10). Note: Si vous avez des questions relatives àl'électricité,

consultez votre code électrique local concernant les méthodes de mise àterre en vigueur.

3. Placer le Pavillon (#1) contre la Boîte de Sortie (#10) en faisant passer les Vis de Montage

protubérantes (#12) par les trous correspondants du Pavillon (#1). Fixer le luminaire au

plafond en vissant les deux Écrous de Verrouillage (#2) sur les deux Vis de Montage

protubérantes (#12).

4. L'installation est achevée. Remettre le courant au disjoncteur ou àla boîte àfusible.

Appuyez sur l'interrupteur de lumière pour allumer le luminaire.

Page 21

ASSEMBLAGE:

Page 4

PARTS INCLUDED FOR ASSEMBLY (parts are not to scale):

4ea Shades (#4) 4ea Socket Rings (#5) 1ea Socket Ring Fastener (#6) 4ea Light Bulbs (#7)

ASSEMBLY INSTRUCTIONS:

1. Carefully unpack the fixture. Lay out all parts on a clean surface. Evenly

spread both rods to open the fixture (see Picture C on Page 5).

2. Use the Socket Ring Fastener (#6) to unscrew the Socket Rings (#5) from

the Sockets (#3). Place the Shades (#4) over the Sockets (#3). Use the

Socket Ring Fastener (#6) to screw the Socket Rings (#5) onto the Sockets

(#3) to secure the Shades (#4).

3. Install the four GU10 light Bulbs (#7) (included) in the four Sockets (#3) in

the fixture. To install a Bulb (#7), line up the prongs on the base of the Bulb

(#7) with the matching holes in the Socket (#3) and insert the Bulb (#7) into

the Socket (#3). Next, twist the Bulb (#7) clockwise until the Bulb (#7)

locks into place (about 1/4 to 1/2 turn).

4. Rotate the Curved Arms (#9) as desired (see Picture A on Page 5). To rotate

a Curved Arm (#9), gently hold the Curved Arm (#9) and rotate it to the

desired location (it will not rotate more than approximately 340 degrees).

5. Pivot the Shades (#4) as desired (see Picture B on Page 5). To pivot a Shade

(#4), gently hold the Socket Cover (#8) and pivot it to the desired location

(it will not pivot more than approximately 160 degrees).

Page 5

ASSEMBLY:

Page 20

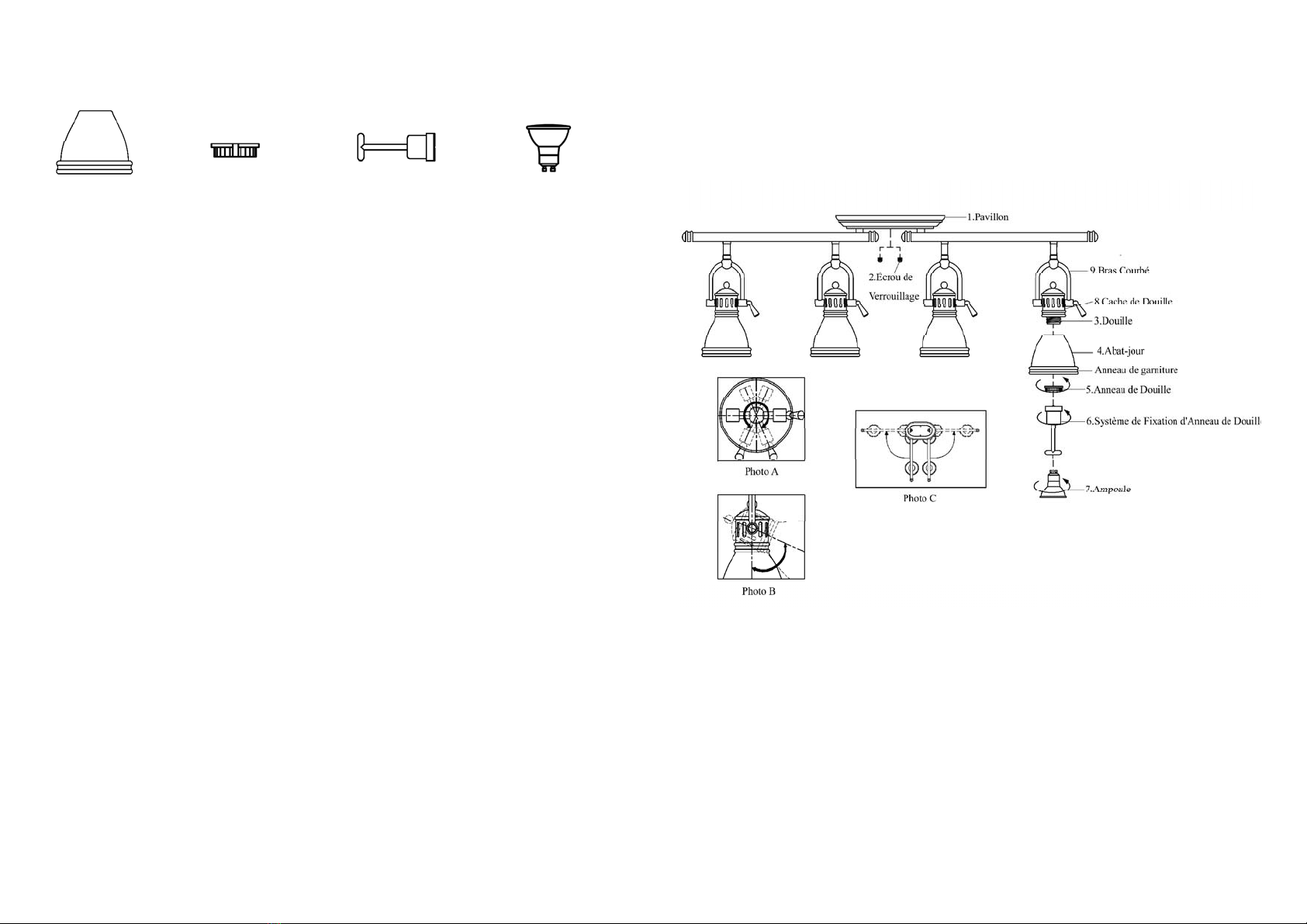

PIECES INCLUSES POUR L'ASSEMBLAGE (les pièces ne sont pas à

l'échelle):

4x Abat-jour (#4) 4x Anneaux de Douille (#5) 1x Système de 4x Ampoules (#7)

Fixation d'Anneau de Douille (#6)

INSTRUCTIONS D'ASSEMBLAGE:

1. Déballer soigneusement le luminaire. Placer toutes les pièces sur une surface

propre. Ecarter similairement les deux tringles pour ouvrir le luminaire (voir

Photo C en Page 21).

2. Utiliser le Système de Fixation des Anneaux de Douilles (#6) pour dévisser les

Anneaux de Douilles (#5) des Douilles (#3). Placer les Abat-jour (#4) sur les

Douilles (#3). Utiliser le Système Fixation des Anneaux de Douilles (#6) pour

revisser les Anneaux de Douilles (#5) sur les Douilles (#3) pour maintenir les

Abat-jour (#4) en place.

3. Mettre en place les quatre Ampoules GU10 (#7) (fournies) dans les quatre

Douilles (#3) du luminaire. Pour mettre en place une Ampoule (#7), aligner les

renflements situés sur le culot de l'Ampoule (#7) sur les encoches

correspondantes de la Douille (#3) et insérer l'Ampoule (#7) dans la Douille

(#3). Faire ensuite tourner le culot de l'Ampoule (#7) dans le sens horaire

jusqu'àce que l'Ampoule (#7) soit bloquée (environ 1/4 à1/2 tour).

4. Faire tourner les Bras Courbés (#9) tel que désiré(voir Photo A en Page 21).

Pour faire tourner un Bras Courbé(#9), tenir avec précaution le Bras Courbé(#9)

et le faire tourner tel que désiré(il tournera au maximum d'environ 340 degrés).

5. Faire pivoter les Abat-jour (#4) tel que désiré(voir Photo B en Page 21). Pour

faire pivoter un Abat-jour (#4), tenir avec précaution le Cache du Douille (#8) et

le faire pivoter tel que désiré(il pivotera au maximum d'environ 160 degrés).

Page 19

AVERTISSEMENT:

1. Avant de commencer àinstaller ce luminaire ou d'enlever l'ancien luminaire,

déconnectez le courant en éteignant le disjoncteur ou en enlevant le fusible

correspondant du coffret àfusibles.

2. CONSULTER UN ELECTRICIEN QUALIFIE POUR TOUTE

QUESTION RELATIVE A L'ELECTRICITE.

3. En cas de questions non relatives àl'électricitéàpropos de ce luminaire,

veuillez contacter notre centre de Service àla Clientèle au 1-877-527-0313

ou visiter www.homedepot.com. Veuillez indiquer votre UGS 766-782 ou

UPC 6940500312262.

4. Conserver votre reçu et ces Instructions comme Preuve d'Achat.

OUTILS REQUIS POUR L'ASSEMBLAGE & L'INSTALLATION

(non inclus):

Lunettes de Protection Echelle Gants Dénudeur de Câbles Electriques

Tournevis àTête Plate Tournevis àCroisillon Ruban Adhésif Isolant Pince pour Câbles Electriques

Page 6

PARTS INCLUDED FOR INSTALLATION (

arts are not to scale):

2ea Lock Nuts (#2) 3ea Wire Connectors (#11) 2ea Mounting Screws (#12)

1ea Ground Screw (#13) 1ea Cross Bar (#14) 2ea Outlet Box Screws (#15)

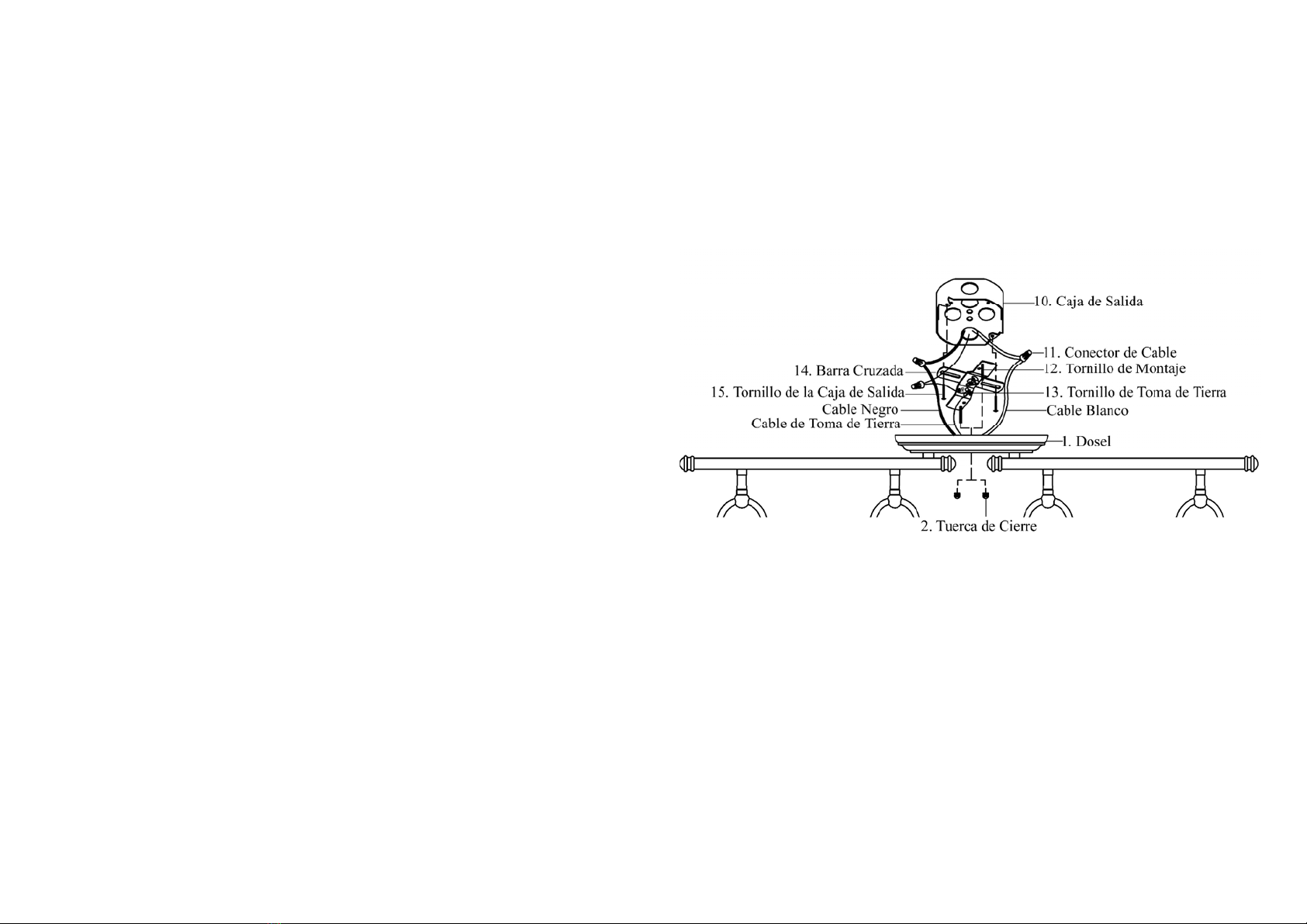

INSTALLATION INSTRUCTIONS:

1. Screw the two Mounting Screws (#12) into the Cross Bar (#14). Mount the Cross Bar (#14)

to the Outlet Box (#10) using the two Outlet Box Screws (#15). [Make sure the threads of

the Mounting Screws (#12) are facing outside when the Cross Bar (#14) is attached to the

Outlet Box (#10).]

2. Wrap the ground wire from the fixture around the Ground Screw (#13) on the Cross Bar

(#14), and then connect the ground wire from the fixture to the ground wire from the

Outlet Box (#10). Connect the white wire from the fixture to the white wire (neutral wire)

from the Outlet Box (#10). Connect the black wire from the fixture to the black wire (live

wire) from the Outlet Box (#10). Cover the three connections using the three Wire

Connectors (#11). Wrap the three wire connections with electrical tape for a more secure

connection. Position the wires back inside the Outlet Box (#10). Note: If you have

electrical questions, consult your local electrical code for approved grounding methods.

3. Place the Canopy (#1) against the Outlet Box (#10) by aligning the protruding Mounting

Screws (#12) all the way through the holes on the Canopy (#1). Tighten the fixture to the

ceiling by screwing the two Lock Nuts (#2) onto the two protruding Mounting Screws

(#12).

4. Installation is complete. Turn on the power at the circuit breaker or fuse box. Turn the light

switch on to activate the fixture.

Page 7

INSTALLATION:

Page 18

ous vous remercions d'avoir achetéce rail fixe d'intérieur Hampton Bay. Ce

roduit a étéfabriquéen respectant les plus hauts standar

sdesécuritéet de

qualité.

CARACTERISTIQUES:

1. Rail fixe d’éclairage d’intérieur àquatre lumières au fini bronze huiléavec

un verre scavo. Des reflets métalliques bronze huilédécorent les abat jours

en verre.

2. Ce luminaire a étéconçu pour l'utilisation sure de quatre ampoules GU10

(ne pas dépasser 50 watts pour chacune) (incluse).

3. Chaque lumière peut tourner d'environ 340 degrés et pivoter d'environ 160

degrés pour fournir un éclairage de travail ou dédié.

4. Ce luminaire peut être installéau plafond ou sur le mur.

QUESTIONS, PROBLEMES, PIECES MANQUANTES:

Avant de retourner àvotre magasin local The Home Depot, veuillez appeler notre

centre de Service àla Clientèle au 1-877-527-0313 ou visiter www.homedepot.com.

Veuillez indiquer votre UGS 766-782 ou UPC 6940500312262.

Page 17

MANUEL D'INSTRUCTIONS

Rail Fixe d'Intérieur 4LM

Collection Brookhaven

The Home Depot UGS 766-782 (UPC 6940500312262)

Page 8

TROUBLESHOOTING:

PRODUCT MAINTENANCE:

1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean

water, never a solvent) to wipe the glass and surface of the fixture.

2. To clean the inside of the fixture, first disconnect power to the fixture by turning off the

circuit breaker or by removing the fuse at the fuse box. Next, use a dry or slightly

dampened clean cloth (use clean water, never a solvent) to wipe the inside glass and

surface of the fixture.

3. Do not use any cleaners with chemicals, solvents or harsh abrasives. Use only a dry soft

cloth to dust or wipe carefully.

LIMITED WARRANTY

The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period

of five (5) years from date of purchase. This warranty applies only to the original consumer purchaser and only

to products used in normal use and service. If this product is found to be defective, the manufacturer’sonly

obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s

discretion, provided that the product has not been damaged through misuse, abuse, accident, modifications,

alterations, neglect or mishandling. This warranty shall not apply to any product that is found to have been

improperly installed, set-up, or used in any way not in accordance with the instructions supplied with the product.

This warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence,

alteration, or faulty installation, or any other failure not relating to faulty material or workmanship. This

warranty shall not apply to the finish on any portion of the product, such as surface and/or weathering, as this is

considered normal wear and tear. The manufacturer does not warrant and specially disclaims any warranty,

whether express or implied, of fitness for a particular purpose, other than the warranty contained herein.

The manufacturer specifically disclaims any liability and shall not be liable for any consequential or

incidental loss or damage, including but not limited to any labor / expense costs involved in the

replacement or repair of said product.

Problem Possible Cause Corrective Action

1. Light bulb is burned out. 1. Replace light bulb.

2. Power is off. 2. Make sure power

supply is on.

3. Faulty wire connection. 3. Check wiring.

Light bulb will not

illuminate.

4. Faulty switch. 4. Test or replace switch.

Fuse blows or circuit

breaker trips when light

bulb is illuminated.

Crossed wires or power wire

is grounding out.

Check wire connections.

Page 9

MANUAL DE INSTRUCCIONES

Guías Fijas para Interiores de 4 Luces

Colección Brookhaven

The Home Depot SKU 766-782 (UPC 6940500312262)

Page 16

SOLUCI

N DE PROBLEMAS:

MANTENIMIENTO DEL PRODUCTO:

1. Para limpiar la instalación, use un paño limpio seco o ligeramente humedecido (use agua

limpia, no use núnca disolvente) para frotar el cristal y la superficie de la instalación.

2. Para limpiar el interior de una instalación, primero desconecte la alimentaciónala

instalación apagando el interruptor del circuito o quitando el fusible en la caja de fusible.

Después, use un paño seco o ligeramente humedecido (use agua limpia, no use núnca un

disolvente) para frotar el cristal interior y ka superficie exterior de la instalación.

3. No use ningún limpiador con productos químicos, disolventes o abrasivos ásperos. Use

solamente un paño seco y suave para quitar el polvo o frotar cuidadosamente.

GARANTÍALIMITADA

El fabricante garantiza esta instalación de luz libre de defectos en materiales y mano de obra durante un periodo

de cinco (5) años desde la fecha de adquisición. Esta garantía se aplica solamente al consumidor adquiridor

original y solamente a productos usados en uso y servicio normales. Si este producto estádefectuoso, la única

obligación del fabricante y su exclusivo remedio es la de reparar o reemplazar el producto a discrecióndel

fabricante, con tal de que el producto no haya sido dañado por mal uso, abuso, accidente, modificaciones,

alteraciones, negligencia o manipulación incorrecta. Esta garantíanoseaplicaría a productos que haya sido

instalado, ajustado, o usado inadecuadamente de cualquier forma que no estéde acuerdo con las instrucciones

suministradas con el producto. Esta garantía no se aplicaría a fallos del producto debido a un accidente, mal uso,

abuso, negligencia, alteración, o instalaciónerrónea, o cualquier otro fallo que no estérelacionado con fallos

materiales o de mano de obra. Esta garantía no se aplicaría al acabado o a cuialquier porción del prodcuto, tales

como una superficie y/o erosión, porque esto estáconsiderado como uso y desgaste. El fabricante no garantiza

y especialmente niega cualquier garantía, tanto si es expreso como implicado, de aptitud para un

propósito particular, con excepcióndelagarantía contenida adjunta aquí. El fabricante niega

especialmente cualquier responsabilidad y no estaráobligado por ninguna pérdida o daño consecuente o

fortuita, incluyendo pero no limitado a cualquier trabajo / coste de gastos implicados en el reemplazo o

reparacióndedichoproducto.

Problema Causa posible Acción Correctiva

1. La bombilla estáquemada. 1. Reemplace la bombilla.

2. No hay alimentación. 2. Compruebe si hay

suministro de electricidad.

3. La conexión de los cables no

es la correcta. 3. Inspeccione el cableado.

La bombilla no se

enciende.

4. El interruptor estádefectuoso. 4. Pruebe o reemplace el

interruptor.

Cuando se enciende la

luz, el fusible se quema o

el interruptor de circuito

se dispara.

Hay cables cruzados o el

conductor de suministro no está

conectado a tierra.

Compruebe las conexiones

del cableado.

Page 15

INSTALACI

Page 10

Gracias por comprar esta guía fija para interiores Hampton Bay. Este producto

ha sido manufacturado con los estándares de seguridad y calidad másaltos.

CARACTERÍSTICAS:

1. Guía fija para interiores de cuatro luces en acabado en bronce frotado

con aceite con cristal escarchado. Las pantallas de cristal tienen adórnos

decorativos de metal en color de bronce frotado con aceite.

2. Esta instalaciónhasidodiseñada para usar con segurdad cuatro

bombillas de luz GU10 (no exceder de 50 vatios cada una) (incluido).

3. Cada luz puede girar en 340 grados aproximadamente, como también hacer

pivote en aproximadamente 160 grados para proporcionar iluminaciónde

refuerzo o de trabajo.

4. Esta instalación puede ser montada en el techo o en la pared.

PREGUNTAS, PROBLEMAS, PARTES QUE FALTAN :

Antes de devolver a su The Home Depot local, por favor llame a nuestro

Equipo de Atención al Cliente al 1-877-527-0313 o visite

www.homedepot.com. Por favor haga referencia de su SKU 766-782 o UPC

6940500312262.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere HAMPTON BAY Beleuchtungsausrüstung Handbücher

HAMPTON BAY

HAMPTON BAY HDP00007 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY JWX2811LS Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY 436-163 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY 19736-001 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY 1001352550 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY 200829A Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY 046335920415 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY 299-440 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY 62944 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY 92370-701-2PK Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY HOME DEPOT SKU 21391-019 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY L08207 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY 398-505 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY DS19069 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY 335-779 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY Black Finish Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY ACORN 1000020912 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY 494-599 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY DC9557BK-B-3 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY 626-464 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY KFN1303AX-01/BR Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY HB-4133-OR Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY HBTF1045R3-35 Bedienungsanleitung

HAMPTON BAY

HAMPTON BAY 141-511 Bedienungsanleitung

Beliebte Beleuchtungsausrüstung Handbücher anderer Marken

Brizo

Brizo 8SP-MU-4 Bedienungsanleitung

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Bedienungsanleitung

IKEA

IKEA BJÖRKSPIREA Bedienungsanleitung

Laserworld

Laserworld Evolution Series ES-400RGB Bedienungsanleitung

Alien

Alien RG STAR Bedienungsanleitung

EuroLite

EuroLite LED B-40 Bedienungsanleitung

Qazqa

Qazqa Suplux SL 3 Black 103062 Bedienungsanleitung

Commercial Electric

Commercial Electric 54568141 Bedienungsanleitung

CREE LIGHTING

CREE LIGHTING 304 Series Bedienungsanleitung

Goobay

Goobay 49867 Bedienungsanleitung

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Bedienungsanleitung

Alkalite

Alkalite Krypton KT-81 Bedienungsanleitung

Clas Ohlson

Clas Ohlson GU10 Bedienungsanleitung

DTS

DTS DELTA 10 F Bedienungsanleitung

ring

ring Solar Steplight Bedienungsanleitung

One Stop Gardens

One Stop Gardens 57696 Montageanleitung

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Bedienungsanleitung

SIREM

SIREM Swimeo A2 Bedienungsanleitung
