Hanit ECLIPSE 2 Bedienungsanleitung

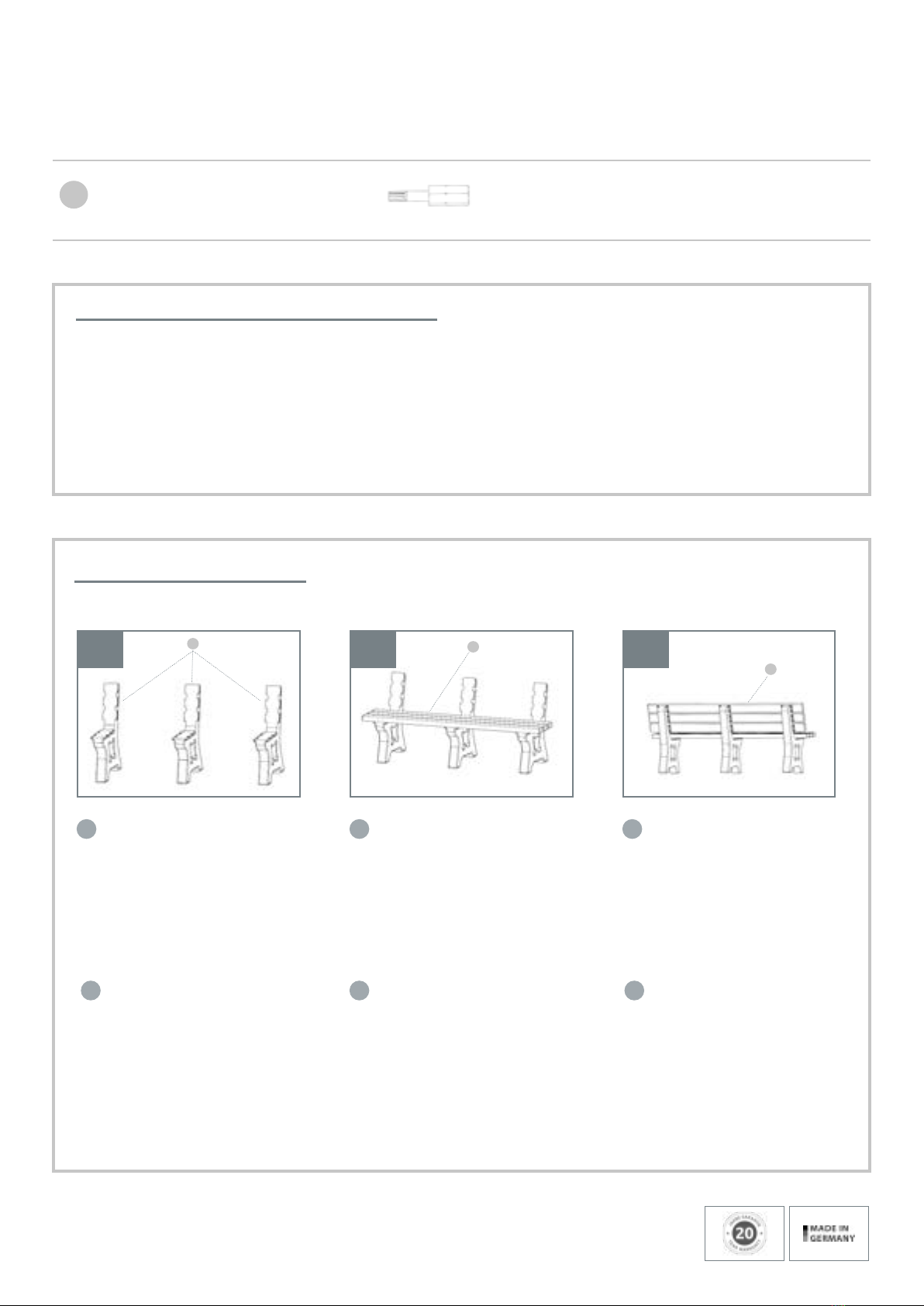

MONTAGEANLEITUNG :: ASSEMBLY INSTRUCTIONS 1/3

hanit®

BANK ECLIPSE 2 :: BENCH ECLIPSE 2

Vielen Dank, dass Sie sich für ein Produkt aus hanit® Recyclingkunststo󰀨 entschieden haben.

Im Folgenden erhalten Sie wichtige Montagehinweise, die beim Zusammenbau unbedingt Berücksichtigung nden müssen.

Wir weisen darauf hin, dass bei Nichtbeachten die Garantie und die Gewährleistungspicht erlöschen.

Thank you for purchasing a hanit®recycled plastic product.

Below you will nd important installation instructions, which must be taken into account during assembly.

We point out that neglecting the warranty and the warranty expires.

MALBECL2DEEN1219

BREITEN: 130 CM UND 180 CM :: WIDTHS: 130 CM AND 180 CM

SITZHÖHE: 48 CM :: SEAT HEIGHT: 48 CM

OPTIONAL: BODENANKER TYP 1 :: OPTIONAL: GROUND ANCHOR TYPE 1

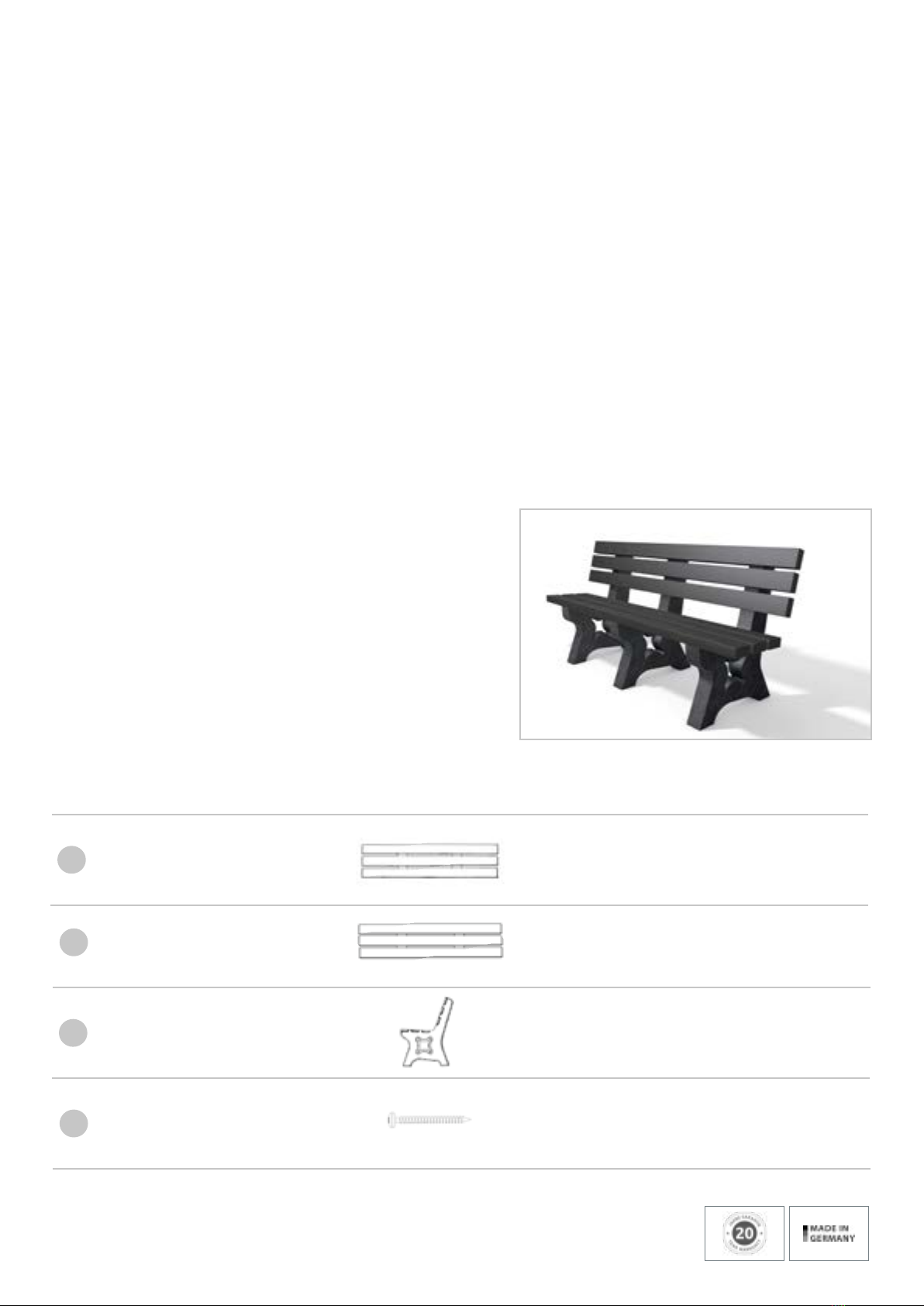

STÜCKLISTE :: PARTS LIST

Nummer Name Zeichnung Maße Anzahl

:: Number :: Name :: Drawing :: Dimensions :: Number

1Sitzelement

:: Seat element 1

Bankfüße

:: Bench ends

Schrauben

:: Screws Panhead

Ø 6x50 mm

472

200x35x5 cm

64x14x84 cm

Rückenelement

:: Back element 200x35x5 cm

Notwendiges Werkzeug :: Necessary tool

Zusammenbau :: Assembly

1 2 3

Schraubendreher/Akkuschrauber :: Screwdriver

Schraubzwinge :: Clamp

Maßband oder Zollstock :: Measuring tape or folding rule

Stellen Sie die drei Bankfüße in einem

Abstand von 70 cm kippsicher und pa-

rallel zueinander auf.

Legen Sie das Sitzelement auf die

Bankfüße und richten es mittig aus.

An der Vorderseite der Bank, sollte

das Sitzelement 0,5 cm überstehen.

Befestigen Sie das Sitzelement mit 12

Schrauben je Bankfuß an den vorge-

bohrten Bankfüßen.

Richten Sie das Rückenelement

mittig aus und befestigen Sie die

Schraubzwingen. Verschrauben Sie

die vorgebohrten Bankfüße mit je

12 Schrauben mit dem Rückenele-

ment. Lösen Sie anschließend die

Schraubzwingen.

MONTAGEANLEITUNG :: ASSEMBLY INSTRUCTIONS 2/3

Place the three bench feet at a distan-

ce of 70 cm from each other so that

they cannot tip over and are parallel to

each other.

Place the seat element on the bench

feet and align it centrally. At the front

of the bench, the seat element should

protrude 0.5 cm.

Fasten the seat element to the

pre-drilled bench feet using 12 screws

per bench foot.

Screw the bench ends with 6 screws

each through the pre-drilled holes

into the feet.

DE DE

EN EN

MALBECL2DEEN1219

Nummer Name Zeichnung Maße Anzahl

:: Number :: Name :: Drawing :: Dimensions :: Number

TX25

Bit

:: Bit

Zusammenbau :: Assembly

Entfernen Sie die beiden Montagehil-

fen und lösen Sie vorsichtig die Bän-

der.

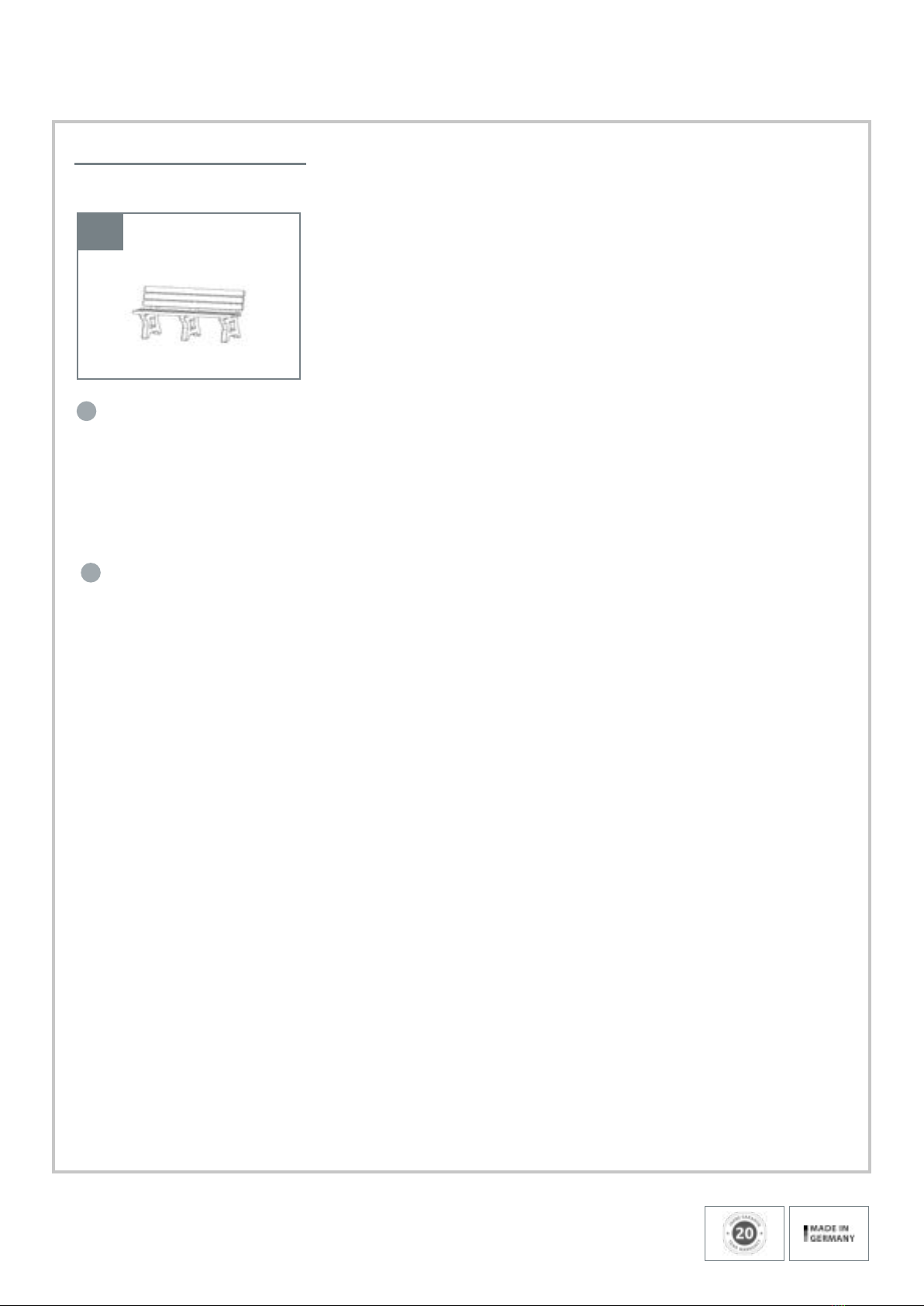

MONTAGEANLEITUNG :: ASSEMBLY INSTRUCTIONS 3/3

Remove the two mounting aids and

carefully loosen the straps.

MALBECL2DEEN1219
