1

Deutsch

Montageanleitung

2

Optimale Funktion nur in Verbindung mit Hansgrohe Handbrausen und

Hansgrohe Brausenschläuchen garantiert.

Mit Filtereinsatz (A)

Mit Siebdichtung (B)

Ab • ist die Funktion

gewährleistet.

Deutsch

3

4

Die Handbrause ist für den Einsatz mit

Durchlauferhitzern ab einer Leistung von 21 kW

und einem Mindestdurchfluss von 7 l/min

geeignet.

Maße möglichst dem Fliesenraster anpassen.

5

Montage

6

Montage

Durch die Exzenterbuchse können

Bohrtoleranzen ausgeglichen werden.

7

Der beigepackte Filtereinsatz (A) muss eingebaut werden, um den Normdurchfluss der Handbrause zu

gewährleisten und um Schmutzeinspülungen aus dem Leitungsnetz zu vermeiden. Wird ein größerer

Wasserdurchfluss gewünscht, muss anstelle des Filtereinsatzes (A) die Siebdiechtung (B) eingesetzt

werden.

Schmutzeinspülungen können die Funktion beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen

der Handbrause führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.

Einjustieren

Montage

schwerer

leichter

8

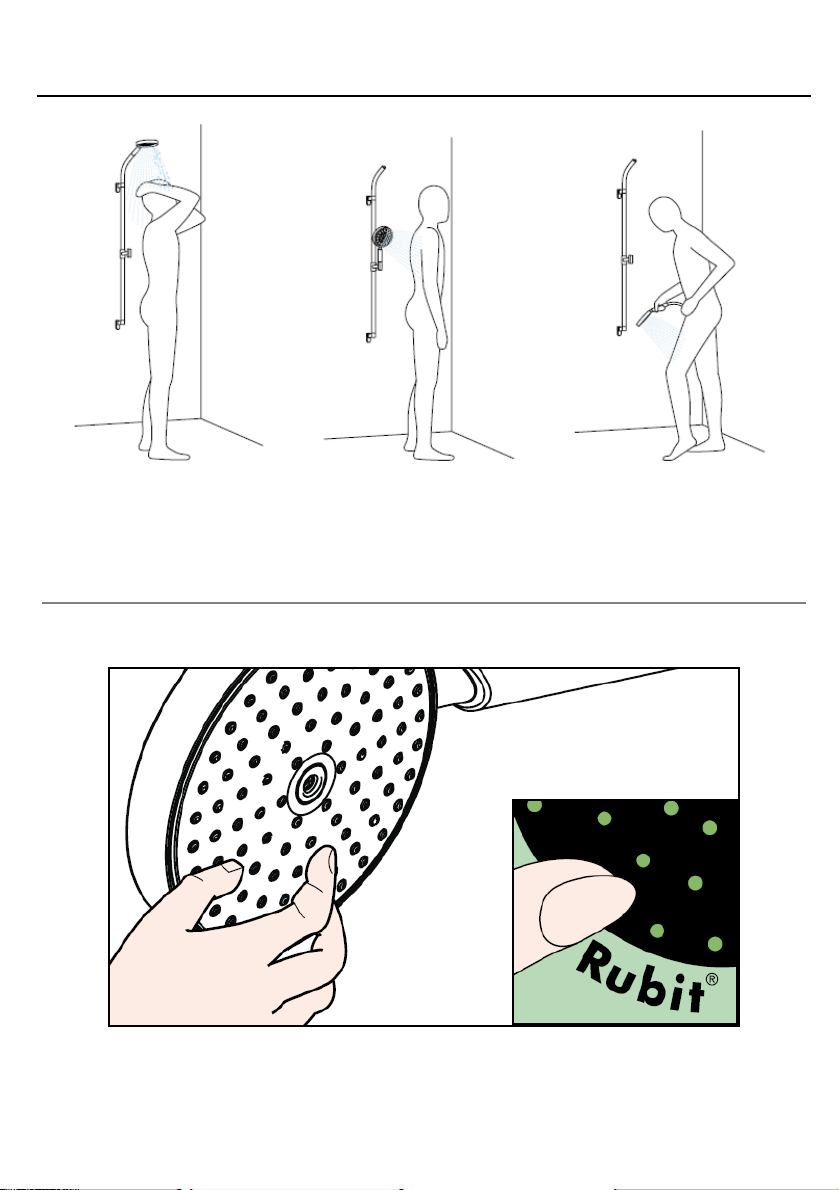

Der bogenförmige, schwenkbare Brausenhalter führt die Handbrause nach oben weit in die Kabine hinein

und ermöglicht eine optimale Kopfbrausenfunktion. Selbstarretie-render, höhenverstellbarer Schieber zur

Aufnahme der Handbrause.

Reinigung

Mit Rubit®, der manuellen Reinigungsfunktion können die Strahlformer durch einfaches rubbeln vom Kalk

befreit werden.

9

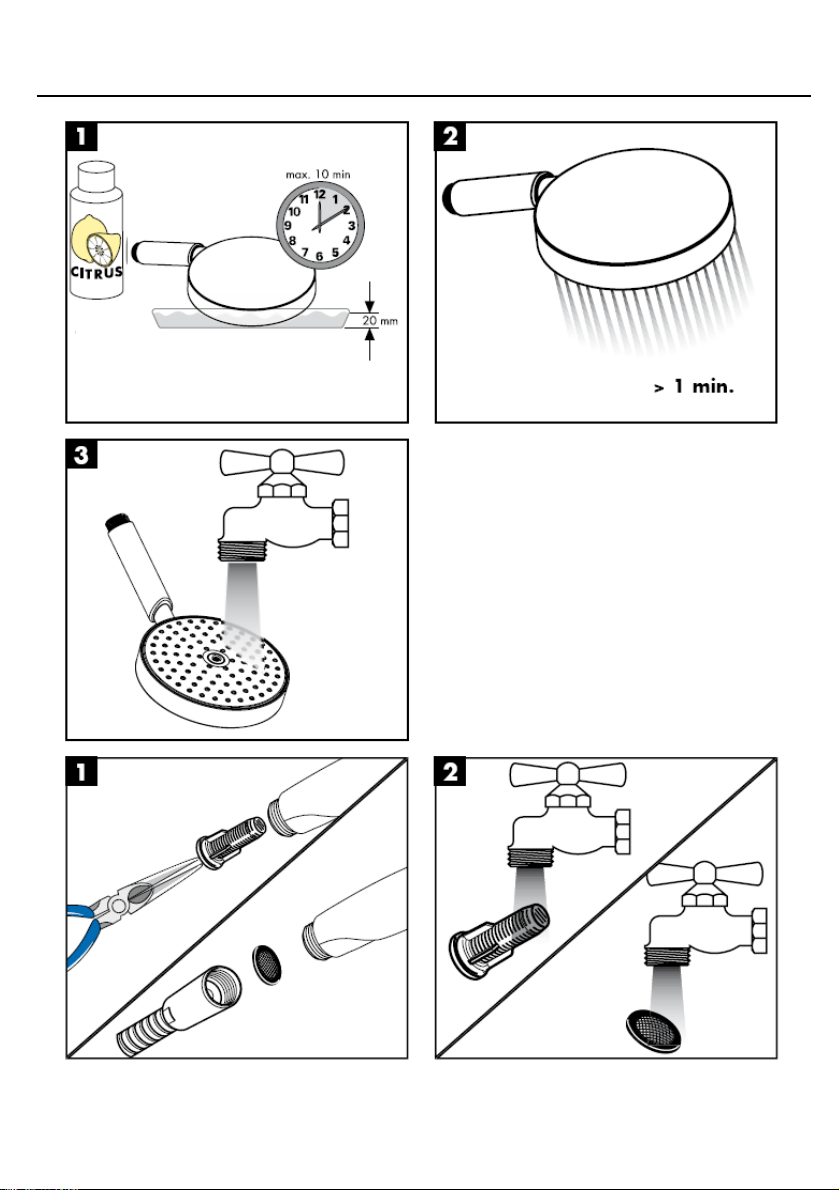

Reinigung

10

Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440

E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com

01/2008

9.05135.03

Deutsch

Serviceteile

1 Abdeckung 97337000

2 Handbrause 28519000

3 Schieber kpl. 97336000

4 Brauseschlauch 28274000

5 Befestigungsteile 96179000

Sonderzubehör

6 Fliesenausgleichsscheibe 28699000

( nicht im Lieferumfang enthalten )
