Hans Grohe Raindance Rainfall Bedienungsanleitung
Raindance Rainfall
28411000 / 28411400
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册 / 组装说明 13
RU Руководство пользователя / Инструкция по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Инструкция за употреба 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR 30
2
X
Quattro
Trio
> 50 l/min
Raindrain
Deutsch
Montage siehe Seite 44
U Sicherheitshinweise
UBei der Montage müssen zur Vermeidung von Quetsch- und Schnittver-
letzungen Handschuhe getragen werden.
UDer Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er
darf nicht mit weiteren Gegenständen belastet werden!
UKinder, sowie Erwachsene mit körperlichen, geistigen und / oder sen-
sorischen Einschränkungen dürfen nicht unbeaufsichtigt das Duschsy-
stem benutzen. Personen die unter Alkohol- oder Drogeneinfluss stehen,
dürfen das Duschsystem nicht benutzen.
UDer Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B.
Augen) muss vermieden werden. Es muss ein ausreichender Abstand
zwischen Brause und Körper eingehalten werden.
UDas Duschsystem darf nur zur Bade-, Hygiene- und Körperreinigungs-
zwecke eingesetzt werden.
UGroße Druckunterschiede zwischen den Kalt- und Warmwasseran-
schlüssen müssen ausgeglichen werden.
Montagehinweise
• Die Leitungen und die Armatur müssen nach den gültigen Normen mon-
tiert, gespült und geprüft werden.
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist
darauf zu achten, dass die Befestigungsfläche im gesamten Bereich der
Befestigung plan ist (keine vorstehenden Fugen oder Fliesenversatz), der
Wandaufbau für eine Montage des Produktes geeignet ist und keine
Schwachstellen aufweist.
• Die Schmutzfangsiebe müssen eingebaut werden, um Schmutzein-
spülungen aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen
können die Funktion beeinträchtigen und/oder zu Beschädigungen
an Funktionsteilen der Armatur führen, für hieraus ergebende Schäden
haftet Hansgrohe nicht.
• Dieses Produkt kann nicht in Verbindung mit hydraulisch und thermisch
gesteuerten Durchlauferhitzern eingesetzt werden.
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Empfohlene Heißwassertemperatur: 42°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!

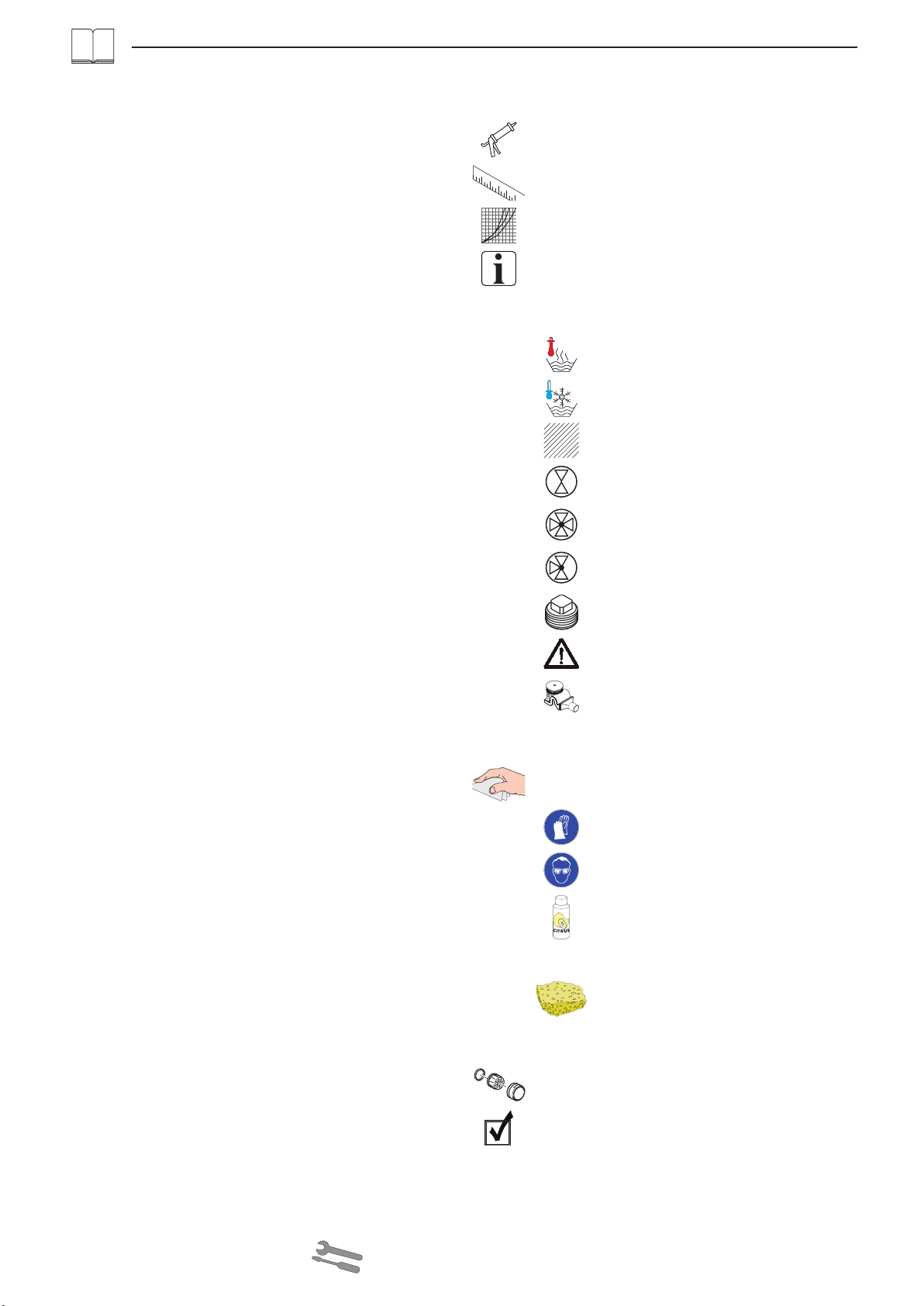

Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Reinigung (siehe Seite 46)
Prüfzeichen (siehe Seite 48)
Maße (siehe Seite 31)
Durchflussdiagramm (siehe Seite 32 - 43)
Serviceteile (siehe Seite 48)
Montagebeispiele (siehe Seite 32 - 43)
Mitte Duschwanne
Warmwasser
Kaltwasser
In diesem Bereich ist eine Wandverstärkung
notwendig.
Unterputz-Ventil
Quattro Vierwegeumstellung
Trio Universal Absperr- und Umstellventil
Der nicht benötigte Abgang muss mit einem Blind-
stopfen abgedichtet werden.
Schutzhandschuhe tragen
Augenschutz tragen
Naturschwamm
Entkalker (zitronensäurebasis)
Augen- und Hautkontakt vermeiden. Falls das
Produkt in die Augen gelangt, diese gründlich mit
Wasser ausspülen.
Die Ablaufleistung muss mehr als 50 l/min betra-
gen.
Ablauf
3
X
Quattro
Trio
> 50 l/min
Raindrain
Français
Montage voir page 44
U Consignes de sécurité
ULors du montage, porter des gants de protection pour éviter toute
blessure par écrasement ou coupure.
ULe bras de la douchette n’est conçu que pour tenir la douchette et ne
doit pas servir à la suspension d’autres objets !
UIl est interdit aux enfants ainsi qu’aux adultes ayant des insuffisantes
physiques, psychiques et/ou motoriques d’utiliser la douche sans
surveillance. De même, il est interdit à des personnes sous influence
d’alcool ou de drogues d’utiliser la douche.
UÉviter le contact du jet de la douchette avec les parties sensibles du
corps (telles par ex. que les yeux). Veiller à respecter un écart suffisant
entre la douchette et le corps
ULe système de douche ne doit servir qu’à se laver et à assurer l’hygiène
corporelle.
UIl est conseillé d’équilibrer les pressions de l’eau chaude et froide.
Instructions pour le montage
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés
selon les normes en vigueur.
• Lors du montage de ce produit par du personnel qualifié, veiller à ce
que la surface de fixation soit bien plane dans toute la zone de fixation
(pas de dépassement de joints ou de déport de carreaux), à ce que le
mur se prête au montage du produit et ne présente aucun point fragile.
• Les tamis doivent être mis en place pour éviter aux saletés de s’infiltrer
dans le réseau de conduites. Les saletés peuvent porter préjudice au
fonctionnement et/ou provoquer des endommagements au niveau des
éléments fonctionnels de la robinetterie. En cas de dommages en résul-
tant, la responsabilité de Hansgrohe ne pourra pas être mise en cause.
• Les mitigeurs Hansgrohe ne doivent pas être utilisées avec des chauffe-
eau instantanné à commande hydraulique ou thermique.
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 60°C
Température recommandée: 42°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l’eau potable!

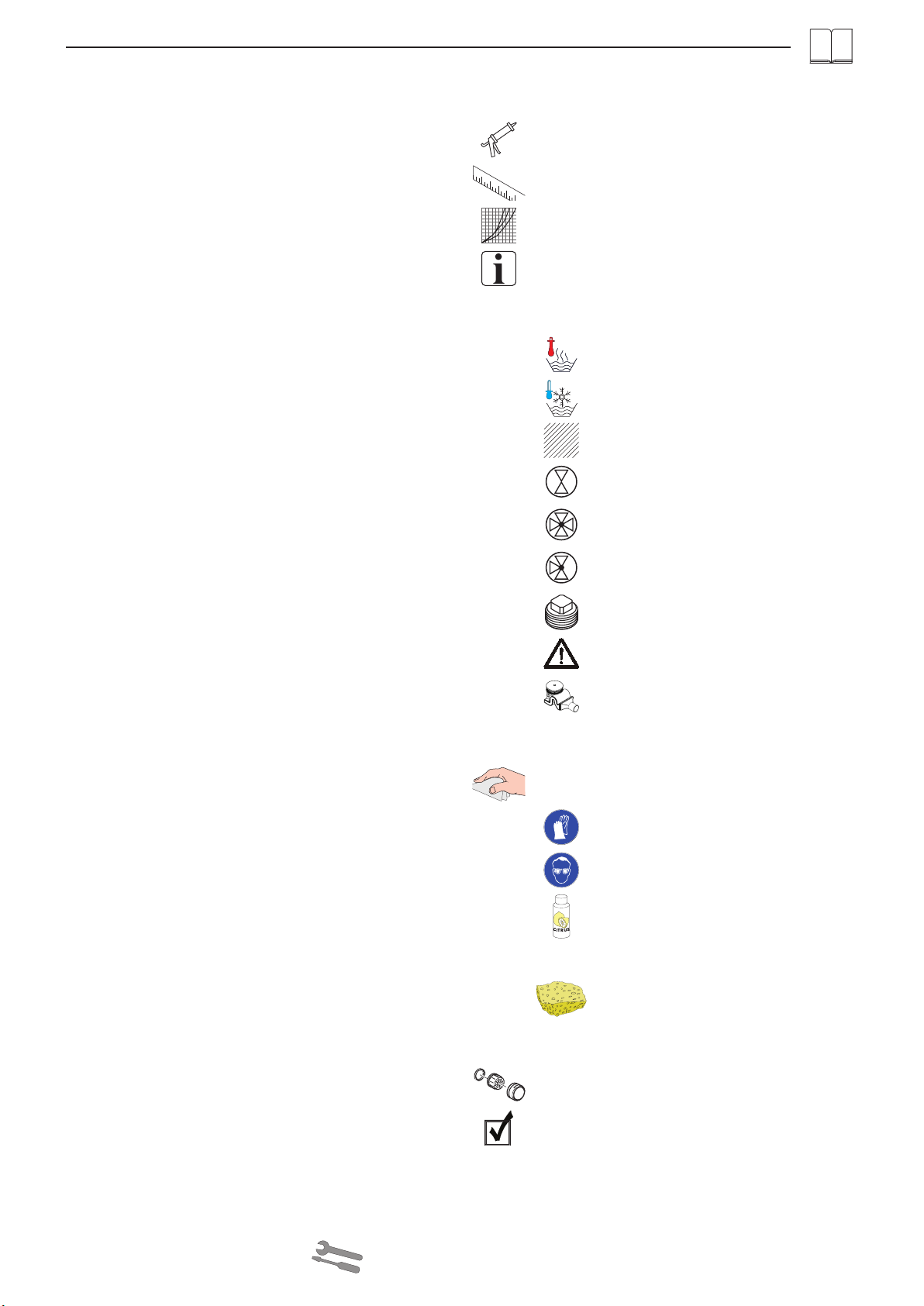

Description du symbole
Ne pas utiliser de silicone contenant de l’acide acétique!
Nettoyage (voir page 46)
Classification acoustique et débit (voir pages
48)
Dimensions (voir page 31)
Diagramme du débit (voir page 32 - 43)
Pièces détachées (voir pages 48)
Exemples de montage (voir pages 32 - 43)
Centre cuvette de douche
Eau chaude
Eau froide
Le mur n’a pas besoin d’être renforcé à cet endroit
Robinet d’arrêt encastré
Quattro inverseur quatre voies
Trio Robinet d’arrêt avec inverseur
La sortie non utilisée doit être condamnée avec un
bouchon laiton.
Protection obligatoire des mains
Protection obligatoire de la vue
éponge naturelle
Détartrant (À base d’acide citrique)
Éviter tout contact avec les yeux et la peau. Si le
produit saute aux yeux, rincer ces derniers à l’eau
abondante
Le débit de vidage doit être supérieur à 50 l/min.
Vidage
4
X
Quattro
Trio
> 50 l/min
Raindrain
English
Assembly see page 44
U Safety Notes
UGloves should be worn during installation to prevent crushing and
cutting injuries.
UThe arm of the shower head is intended only to hold the shower head.
Do not load it down with other objects!
UChildren as well as adults with physical, mental and/or sensoric im-
pairments must not use this shower system without proper supervision.
Persons under the influence of alcohol or drugs are prohibited from
using this shower system.
UDo not allow the streams of the shower touch sensitive body parts (such
as your eyes). An adequate distance must be kept between the shower
and you.
UThe shower system may only be used for bathing, hygienic and body
cleansing purposes.
UThe hot and cold supplies must be of equal pressures.
Installation Instructions
• The pipes and the fixture must be installed, flushed and tested as per the
applicable standards.
• During installation of the product by qualified trained personnel, make
sure that the entire fastening surface is even and smooth (no protruding
seams or tile offset), that the finish of the wall is suitable to apply the
product and has no weak points.
• The mesh washers must be installed to protect against incoming dirt by
pipework. Incoming dirt can impair the function and/or lead to damages
on functional parts of the fixture; Hansgrohe will not be held liable for
resulting damages.
• This mixer cannot be used in conjunction with hydraulically, electronically
or thermally controlled instantaneous heaters.
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Recommended hot water temp.: 42°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Cleaning (see page 46)
Test certificate (see page 48)
Dimensions (see page 31)
Flow diagram (see page 32 - 43)
Spare parts (see page 48)
Installation example (see page 32 - 43)
Center shower tub
Warm water
Cold water
The wall must be reinforced in this area.
Shut off valve
Quattro 4-Way Diverter Valve
Trio 2-Way Diverter Valve with integrated Shut-off
valve
Plug the unused outlet.
Safety gloves must be worn
Eye protection must be worn
natural sponge
Decalcifier (Citric acid base)
Avoid contact with eyes and skin. If this product
contacts your eyes, rinse thorougly with water.
The waste drain performance must be more than
50 l/min.
Waste
5
X
Quattro
Trio
> 50 l/min
Raindrain
Italiano
Montaggio vedi pagg. 44
U Indicazioni sulla sicurezza
UDurante il montaggio, per pevitare ferite da schiacciamento e da taglio
bisogna indossare guanti protettivi.
UIl braccio del soffione della doccia è progettato per sostenere solo
quest’ultimo, non va sovraccaricato con altri oggetti!
UI bambini e gli adulti affetti da menomazioni fisiche, psichiche e/osen-
soriali devono utilizzare il sistema della doccia solo sotto la supervisio-
ne di unaa persona responsabile.
UBisogna evitare il contatto fra il getto della doccia e parti del corpo
delicate (ad es. gli occhi). Fra il soffione ed il corpo va mantenuta una
distanza sufficiente.
UIl sistema doccia deve essere utilizzato esclusivamente per l’giene del
corpo.
UAttenzione! Compensare le differenze di pressione tra i collegamenti
dell’acqua fredda e dell’acqua calda.
Istruzioni per il montaggio
• Montare, lavare e controllare tubature e rubinetteria rispettando le
norme correnti.
• Per il montaggio del prodotto da personale specializzato qualificato
bisogna fare attenzione, che la superficie di fissaggio, in tutto il campo
di fissaggio, sia piana (nessuna giunzione sporgente o sfalsamento
di piastrella), la costruzione della parete sia adatta al montaggio del
prodotto e che non presenti alcun punto debole.
• E’ necessario montare i filtri per la raccolta della sporcizia per evitare
che eventuali impurità provenienti dalla rete delle tubazioni causino
danni. Queste possono infatti compromettere le funzioni e/o causare
danni a parti funzionali della rubinetteria. La Hansgrohe non risponde di
danni da ciò causati.
• I miscelatori non sono compatibili con le caldaie istantanee.
Dati tecnici
Pressione d’uso: max. 0,6 MPa
Pressione d’uso consigliata: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 60°C
Temp. dell’acqua calda consigliata: 42°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido acetico!
Pulitura (vedi pagg. 46)
Segno di verifica (vedi pagg. 48)
Ingombri (vedi pagg. 31)
Diagramma flusso (vedi pagg. 32 - 43)
Parti di ricambio (vedi pagg. 48)
Esempio di installazione (vedi pagg. 32 - 43)
Centro piatto doccia
Acqua calda
Acqua fredda
In questa zona è necessario un rinforzo della
parete.
Rubinetto di arresto
Quattro Valvola a quattro vie
Trio arresto/deviatore
Chiudere con un tappo l’uscita non utilizzata.
Indossare guanti di protezione
Indossare la protezione per gli occhi
spugna naturale
Decalcificatore (a base di acido citrico)
Evitare il contatto con gli occhi e la pelle. Nel
caso il prodotto penetra negli occhi, sciacquarlo
accuratamente con acqua.
La portata di scarico deve esere superiore a 50
l/min.
Scarico
6
X
Quattro
Trio
> 50 l/min
Raindrain
Español
Montaje ver página 44
U Indicaciones de seguridad
UDurante el montaje deben utilizarse guantes para evitar heridas por
aplastamiento o corte.
UEl brazo del pulverizador de ducha solo está previsto para soportar el
pulverizador de ducha !no debe cargarse con otros objetos!
UNiños, así como adultos con limitaciones corporales, mentales y/o
sensoriales no deben utilizar el sistema de duchas sin vigilancia. Perso-
nas que se encuentran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
UDebe evitarse el contacto del chorro del pulverizador con partes
sensibles del cuerpo (por ej. ojos). Debe mantenerse una distancia
suficiente entre pulverizador y cuerpo.
UEl sistema de ducha solo debe ser utilizado para fines de baño, higie-
ne y limpieza corporal.
UGrandes diferencias de presión en servicio entre agua fría y agua
caliente deben equilibrarse.
Indicaciones para el montaje
• Los conductos y la grifería deben montarse, lavarse y comprobarse
según las normas vigentes.
• Durante el montaje del producto, mediante personal especializado,
se debe asegurar de que la superficie de sujeción en todo el área de
la fijación sea plana (sin fugas o azulejos que sobresalgan), que la
estructura del muro sea adecuada para el montaje del producto y que
no presente puntos débiles.
• Los tamices recogelodos deben ser instalados para evitar las partículas
de suciedad procedentes de las tuberías. Infiltraciones de suciedad
pueden deteriorar el funcionamiento y/o pueden causar daños en los
componentes de las válvulas que no están cubiertos por la garantía de
Hansgrohe.
• Los mezcladores no pueden usarse con calentadores instantaneos man-
dados hidraulicamente o térmicamente.
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Temp. recomendada del agua caliente: 42°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Limpiar (ver página 46)
Marca de verificación (ver página 48)
Dimensiones (ver página 31)
Diagrama de circulación (ver página 32 - 43)
Repuestos (ver página 48)
Ejemplos de montaje (ver página 32 - 43)
Centro la plato de ducha
Agua caliente
Agua fría
En este sector es necesario un refuerzo del muro.
Llave de paso
Quattro válvula de 4 vías
Trio llave de paso y distribuidor
La salida que no se utiliza debe ser tapada.
Proteccíon obligatoria de la vista
Protección obligatoria de las manos
Esponja natural
Descalcificador (a base de ácido
cítrico)
Evitar el contacto con ojos y piel. En caso de que
el producto entre en contacto con los ojos, debe
lavarlos muy bien con agua.
El caudal de desagüe debe ser como mínimo de
50 l/min
Desagüe
7
X
Quattro
Trio
> 50 l/min
Raindrain
Nederlands
Montage zie blz. 44
U Veiligheidsinstructies
UBij de montage moeten ter voorkoming van knel- en snijwonden hand-
schoenen worden gedragen.
UDe arm van de hoofddouche is uitsluitend voor het vasthouden van de
hoofddouche bedoeld en mag niet met verdere voorwerpen worden
belast!
UKinderen en volwassenen met lichamelijke, geestelijke en/of senso-
rische beperkingen mogen het douchesysteem niet zonder toezicht
gebruiken. Personen onder invloed van alcohol of drugs mogen het
douchesysteem niet gebruiken.
UHet contact van de douchestraal met gevoelige lichaamsdelen (bijv.
ogen) moet worden voorkomen. Er moet voldoende afstand tussen
douche en lichaam aangehouden worden.
UHet douchesysteem mag alleen voor het wassen, hygiënische doelein-
den en voor de lichaamreiniging worden gebruikt.
UGrote drukverschillen tussen de kouden warm wateraansluitingen
dienen vermeden te worden.
Montage-instructies
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontro-
leerd worden volgens de geldige normen.
• Bij de montage van het product door gekwalificeerd vakpersoneel moet
erop gelet worden dat het montagevlak in het volledige bereik van de
bevestiging vlak is (geen uitstekende voegen of verspringende tegels),
dat de wand geschikt is voor de montage van het product en geen
zwakke plaatsen vertoont.
• De vuilzeefjes moeten ingebouwd worden om te vermijden dat vuil uit
het leidingwater meekomt. Vuil uit de leidingen kan de werking negatief
beïnvloeden en/of de armatuur beschadigen. Voor daaruit resulterende
schade is Hansgrohe niet aansprakelijk.
• Hansgrohe kranen mogen niet in verbinding met hydraulische en ther-
misch gestuurde geisers geplaatst worden.
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Aanbevolen warm water temp.: 42°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Reinigen (zie blz. 46)
Keurmerk (zie blz. 48)
Maten (zie blz. 31)
Doorstroomdiagram (zie blz. 32 - 43)
Service onderdelen (zie blz. 48)
Montagevoorbeelden (zie blz. 32 - 43)
Midden Douchebak
Warm water
Koud water
In dit bereik is een wandversterking noodzakelijk.
Inbouwstopkraan
Quattro 4-weg omstelkraan
Trio stop- en omstelkraan
De niet benodigde uitgang moet met een blindstop
worden afgedicht.
Veiligheidshandschoenen verplicht
Oogbescherming verplicht
Natuurzwam
Ontkalker (citroenzuurbasis)
Contact met huid en ogen vermijden. Indien het
product in de ogen terecht komt, moet het grondig
met water uitgespoeld worden.
De afvoercapaciteit moet meer dan 50 l/min
bedragen.
Afvoer
88
X
Quattro
Trio
> 50 l/min
Raindrain
Dansk
Montering se s. 44
U Sikkerhedsanvisninger
UVed monteringen skal der bruges handsker for at undgå kvæstelser og
snitsår.
UStangen til hovedbruseren er kun beregnet til at holde hovedbruseren.
Den må ikke belastes med andre genstande!
UBørn som også voksne med fysiske, mentale og / eller sensoriske
begrænsninger må ikke bruge brusersystemet uden opsyn. Personer
som er under indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
UBruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås.
Der skal være en tilstrækkelig afstand mellem bruseren og kroppen.
UBrusersystemet må kun bruges til bade-, hygiejne og rengøringsformål.
UStørre trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de
gældende standarder.
• Ved montering af produktet igennem kvalificerede fagfolk skal der
holdes øje med, at fastgørelsesoverfladen er plan i alle områder hvor
produktet monteres (ingen fremragende fuger eller fliseforskydninger),
at væggene er velegnet til monteringen af produktet og ikke har svare
områder.
• Smudsfangssierne skal sættes i for at undgå snavs fra rørsystemet. Tilsmu-
dsningen kan påvirke funktionen og/eller føre til skader på armaturets
funktionskomponenter. Hansgrohe er ikke ansvarligt for heraf resulteren-
de skader.
• Hansgrohe armaturer kan ikke anvendes i forbindelse med hydraulisk og
termisk styrede vandvarmere.
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Anbefalet varmtvandstemperatur: 42°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Rengøring (se s. 46)
Godkendelse (se s. 48)
Målene (se s. 31)
Gennemstrømningsdiagram (se s. 32 - 43)
Reservedele (se s. 48)
Monteringseksempler (se s. 32 - 43)
Midt brusekar
Varmt vand
Kold vand
I dette område er en forstærkning af væggen
nødvendigt.
Afspæringsventil
Quattro 4-weg omstelkraan
Trio afspæringsventil og omskifter
Afgangen, der ikke benyttes, skal afproppes.
Beskyttelseshandsker påbudt
Øjenværn påbudt
Natursvamp
Afkalkningsmiddel (citronsyrebasis)
Undgå kontakt med øjne og huden. Skyl grundigt
med vand, hvis produktet kommer i øjnene.
Afløbskapaciteten skal være mere end 50 l/min.
Afløb
99
X
Quattro
Trio
> 50 l/min
Raindrain
Português
Montagem ver página 44
U Avisos de segurança
UDurante a montagem devem ser utilizadas luvas de protecção, de
modo a evitar ferimentos resultantes de entalamentos e de cortes.
UO braço do chuveiro foi concebido apenas para servir de apoio à ca-
beça do chuveiro, pelo que não pode ser sujeito a cargas de objectos
adicionais!
UCrianças e adultos com deficiências motoras, mentais e/ou sensoriais
não podem utilizar o sistema de duche sem monitorização. Pessoas
que estejam sob a influência de álcool ou drogas não podem utilizar
o sistema de duche.
UDeve-se evitar o contacto dos jactos de água com partes do corpo
sensíveis (p. ex. olhos). É necessário manter uma distância suficiente
entre o chuveiro e o corpo.
UO sistema de duche só pode ser utilizado para fins de higiene pessoal.
UGrandes diferenças entre as pressões das águas quente e fria devem
ser compensadas.
Avisos de montagem
• As tubagens e a torneira têm que ser montadas, enxaguadas e verifica-
das de acordo com as normas em vigor.
• Durante a montagem efectuada por técnicos qualificados deve ter-se em
atenção que a superfície de fixação seja plana em toda a sua extensão
(sem juntas ou ladrilhos salientes), que a estrutura da parede seja
adequada para a montagem do produto e que não apresente pontos
fracos.
• Os colectores de sujidade/impurezas têm que ser montados, de modo
a evitar o enxaguamento de sujidade proveniente da rede de água. A
sujidade proveniente da rede pode influenciar o funcionamento e/ou
provocar danos nas peças funcionais do equipamento. A Hansgrohe
não se responsabiliza por danos daí resultantes.
• As misturadoras não são compatíveis com o uso de esquentadores
instantâneos hidráulicos, electrónicos ou térmicos.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Temp. água quente recomendada: 42°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido acético!
Limpeza (ver página 46)
Marca de controlo (ver página 48)
Medidas (ver página 31)
Fluxograma (ver página 32 - 43)
Peças de substituição (ver página 48)
Exemplos de montagem (ver página 32 - 43)
Meio da base de duche
Água quente
Água fria
Nesta zona é necessário um reforço na parede.
Torneira de passagem
Quattro válvula de diversão de 4 vias
Trio universal inversor/válvula de corte
Tamponar a saída não utilizada.
Protecção obrigatória das mãos
Protecção obrigatória dos olhos
Esponja natural
Descalcificador (À base de ácido
cítrico)
Evitar contacto com os olhos e pele. Se o produto
entrar em contacto com os olhos deve lavar
abundantemente com água.
Capacidade de escoamento tem que ser superior
a 50 l/min.
Escoamento
1010
X
Quattro
Trio
> 50 l/min
Raindrain
Polski
Montaż patrz strona 44
U Wskazówki bezpieczeństwa
UAby uniknąć zranień, takich jak zgniecenia czy przecięcia, podczas
montażu należy nosić rękawice.
URamię prysznica jest przystosowane do trzymania głowicy prysznica i
nie może być obciążane innymi przedmiotami!
UZarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub senso-
rycznymi ograniczeniami nie mogą korzystać z prysznica bez opieki.
Osoby znajdujące się pod wpływem alkoholu lub narkotyków nie
mogą korzystać z prysznica.
UNależy unikać kontaktu strumienia wypływającego z głowicy z
wrażliwymi częściami ciała (np. oczami). Należy zachowywać
odpowiednią odległość pomiędzy głowicą a ciałem.
UPrysznic może być używany tylko w celach kąpieli, higieny i utrzyma-
nia czystości ciała.
UZnaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą
zostać wyrównane.
Wskazówki montażowe
• Przewody i armatura muszą być montowane, płukane i kontrolowane
według obowiązujących norm.
• Przy montażu produktu przez wykwalifikowany personel fachowy
należy zważać na to, by powierzchnia mocowania na całym obszarze
mocowania była równa (by nie było szczelin wzgl. wzajemnie
przesuniętych płytek), rodzaj ściany nadawał się do montażu produktu i
zwłaszcza, by nie było żadnych słabych miejsc.
• Należy zamontować sitka łapaczy, aby zatrzymać zanieczyszczenia
przedostające się z sieci instalacyjnej. Przedostające się zanieczysz-
czenia mogą mieć negatywny wpływ na działanie i/lub prowadzić do
usterek w działaniu akcesoriów; za powstałe z tego tytułu szkody firma
Hansgrohe nie ponosi odpowiedzialności.
• Armatura Hansgrohe może być wykorzystywana w połączeniu z
hydraulicznie, elektronicznie i termicznie sterowanym ogrzewaczem
przepływowym.
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,2 – 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Zalecana temperatura wody gorącej: 42°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt stworzono wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas octowy!
Czyszczenie (patrz strona 46)
Znak jakości (patrz strona 48)
Wymiary (patrz strona 31)
Schemat przepływu (patrz strona 32 - 43)
Części serwisowe (patrz strona 48)
Przykłady montażowe (patrz strona 32 - 43)
Środek brodzika
Ciepła woda
Zimna woda
W tym obszarze konieczne jest wzmocnienie
ściany.
Zawór podtynkowy
Regulator czterodrożny Quattro
Zawór odcinający i regulacyjny Trio Universal
Niewykorzystany wylot należy zakorkować
dołożonym w dostawie korkiem.
Nosić rękawice ochronne
Nosić okulary ochronne
Gąbka naturalna
Środek odkamieniający (na bazie
kwasu cytrynowego)
Unikać kontaktu z oczami i skórą. Jeżeli produkt
dostanie się do oczu, należy je gruntownie
wypłukać wodą.
Wydajność odpływu musi być wyższa niż 50
l/min.
Odpływ
Andere Handbücher für Raindance Rainfall
1
Dieses Handbuch passt für folgende Modelle
2
Inhaltsverzeichnis
Sprachen:
Andere Hans Grohe Badezimmerarmatur Handbücher
Hans Grohe
Hans Grohe Croma 1jet Eco AIR 28592000 Handbuch
Hans Grohe
Hans Grohe Crometta 85 Vario 28562000 Bedienungsanleitung
Hans Grohe
Hans Grohe Aktiva 27470 Series Bedienungsanleitung
Hans Grohe
Hans Grohe AXOR Montreux 16510 1 Series Bedienungsanleitung
Hans Grohe
Hans Grohe Clubmaster 04906 0 Series Bedienungsanleitung
Hans Grohe
Hans Grohe Croma 160 27450000 Bedienungsanleitung
Hans Grohe
Hans Grohe Ecostat Select 13162000 Handbuch
Hans Grohe
Hans Grohe 13622180 Bedienungsanleitung
Hans Grohe
Hans Grohe Crometta 100 Vario 26834400 Bedienungsanleitung
Hans Grohe
Hans Grohe MySelect S Vario Set 65 26710400 Handbuch
Hans Grohe
Hans Grohe ShowerTablet Select 400 Handbuch
Hans Grohe
Hans Grohe AXOR Uno2 Handbuch
Hans Grohe
Hans Grohe Showerpipe Croma 220 Reno 27224000 Handbuch
Hans Grohe
Hans Grohe Rainfinity 130 3jet Bedienungsanleitung
Hans Grohe
Hans Grohe Ecostat E 15708 Series Handbuch
Hans Grohe
Hans Grohe Secuflex 28380 Series Handbuch
Hans Grohe
Hans Grohe 14445180 Handbuch
Hans Grohe
Hans Grohe ShowerTablet Select 700 13184000 Handbuch
Hans Grohe
Hans Grohe Raindance Lift 27008000 Bedienungsanleitung
Hans Grohe
Hans Grohe Imodul 13615180 Bedienungsanleitung
