Hans Grohe Metris S Installationsanleitung
Installation Instructions / Warranty

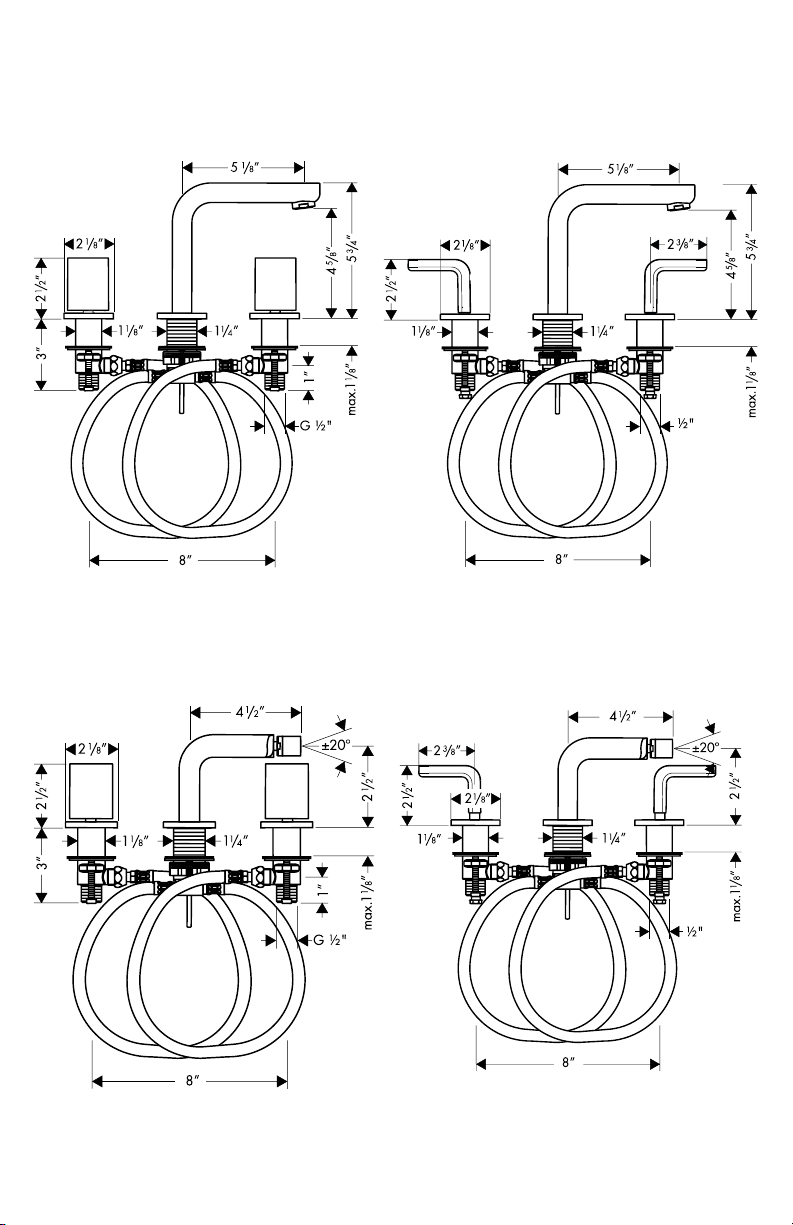

Metris S
31063XX1
Metris S
31263XX1
Focus S
31730001
Talis S
32310XX1
Metris S
31067XX1
Metris S
31267XX1
2
31063XX1
31263XX1
31067XX1
31267XX1
3
31730XX132310XX1
*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du
chaue-eau.
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua.
Recommended water
pressure
Pression d’eau recommandée Presión recomendada en
servicio
1.7 - 72.5 psi
Max. water pressure Pression d’eau maximum Presión en servicio max. 17 psi
Recommended hot water
temp.
Température recommandée
d'eau chaude
Temperatura recomendada del
agua caliente
120� - 10� F*
Max. hot water temp Température maximum d'eau
chaude
Temperatura del agua caliente
max.
176�F*
Flow rate − lavatory
Flow rate − bidet
Capacité nominale − lavabo
Capacité nominale − bidet
Caudal máximo − lavabo
Caudal máximo − bidé
1.5 gpm
2.2 gpm

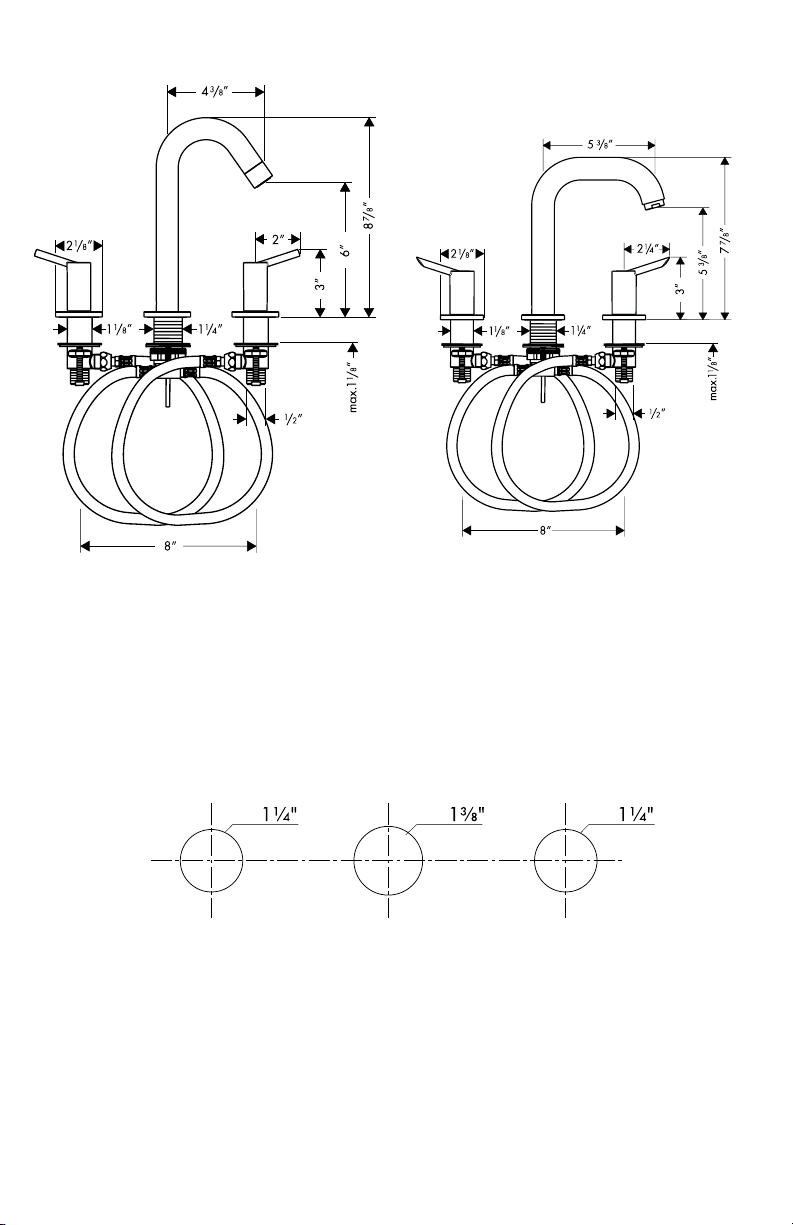

Hole size in mounting
surface -- spout
Dimension du trou dans la
surface de montage -- bec
Tamaño del oricio en la super-
cie de montaje -- surtidor
1⅜"
Hole size in mounting
surface -- valves
Dimension du trou dans la sur-
face de montage -- robinets
Tamaño del oricio en la super-
cie de montaje -- válvulas
1¼"
Max. depth of mounting
surface
Profondeur maximale de la
surface de montage
Profundidad máxima de la
supercie de montaje
1⅛"
Technical Information / Données techniques / Datos tecnicos

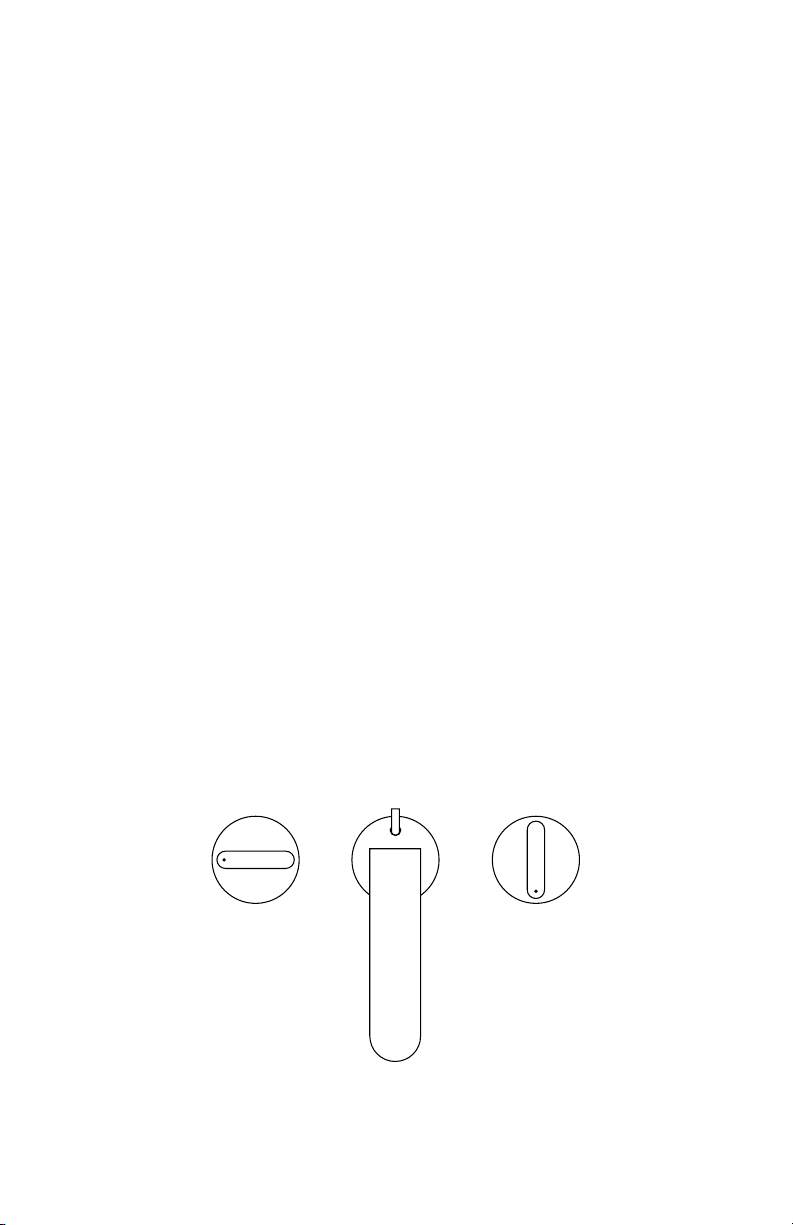

User Instructions / Instructions d’utilisateur / Instrucciones para
el usuario
open
ouvrir
abrir
closed
fermé
cerrado
5
Installation Considerations
For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
•
•
This faucet requires ½" hot and cold supply
lines (not included).
Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
•
•
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe re-
commande que ce produit soit installé par un
plombier professionnel licencié.
Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
Ce robinet requiert des conduites d’alimenta-
tion d’eau chaude et d’eau froide de ½ po
(non comprises).
•
•
•
Conservez ce livret et le reçu (ou une autre
preuve sur laquelle gurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.
•
Consideraciones para la instalación
Para obtener mejores resultados, la insta-
lación debe estar a cargo de un plomero
profesional matriculado.
Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesa-
rios para completar la instalación.
Este grifo requiere tuberías de suministro de
agua caliente y fría de ½” (no incluidas).
•
•
•
Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
•
6
English
Note:
To prevent shipping damage, the spout is
attached to the spout escutcheon with two
adhesive strips.
Remove the strips before installing the spout.
Installation
Remove the valve mounting nuts from the
valves.
Push the valves up into the holes. Install the
mounting nuts on the valves.
Tighten the tensioning screws.
For proper operation of the faucet, the hot
supply must be on the left, and the cold supply
must be on the right.
adhesive strips
bandes adhésives
tiras adhesivas
2.5 mm
red
rouge
rojo
7
Français Español
Avis:
Pour empêcher les dommages d’expédition, le
bec est attaché à la rosace avec deux bandes
adhésives.
Enlevez les bandes avant installer le bec.
Installation
Aviso:
Para prevenir envío daño, el surtidor es conectado
al de escudete con dos tiras adhesivas.
Quite las tiras antes de instalar el surtidor.
Instalación
Enlevez lés écrous de montage des valves.
Poussez sur les valves vers le haut dans les trous
de montage. Installez les écrous de montage sur
les valves.
Serrez les vis de pression.
Retire de las válvulas las tuercas de montaje de
las mismas.
Coloque las válvulas a presión en los oricios de
montaje. Instale las tuercas de montaje en las
válvulas.
Apriete los tornillos tensores.
Installez la valve de l’eau chaude à gauche et
celle de l’eau froide à droite.
Para que el grifo funcione correctamente, el sumin-
istro de agua caliente debe estar a la izquierda y
el de agua fría a la derecha.
English

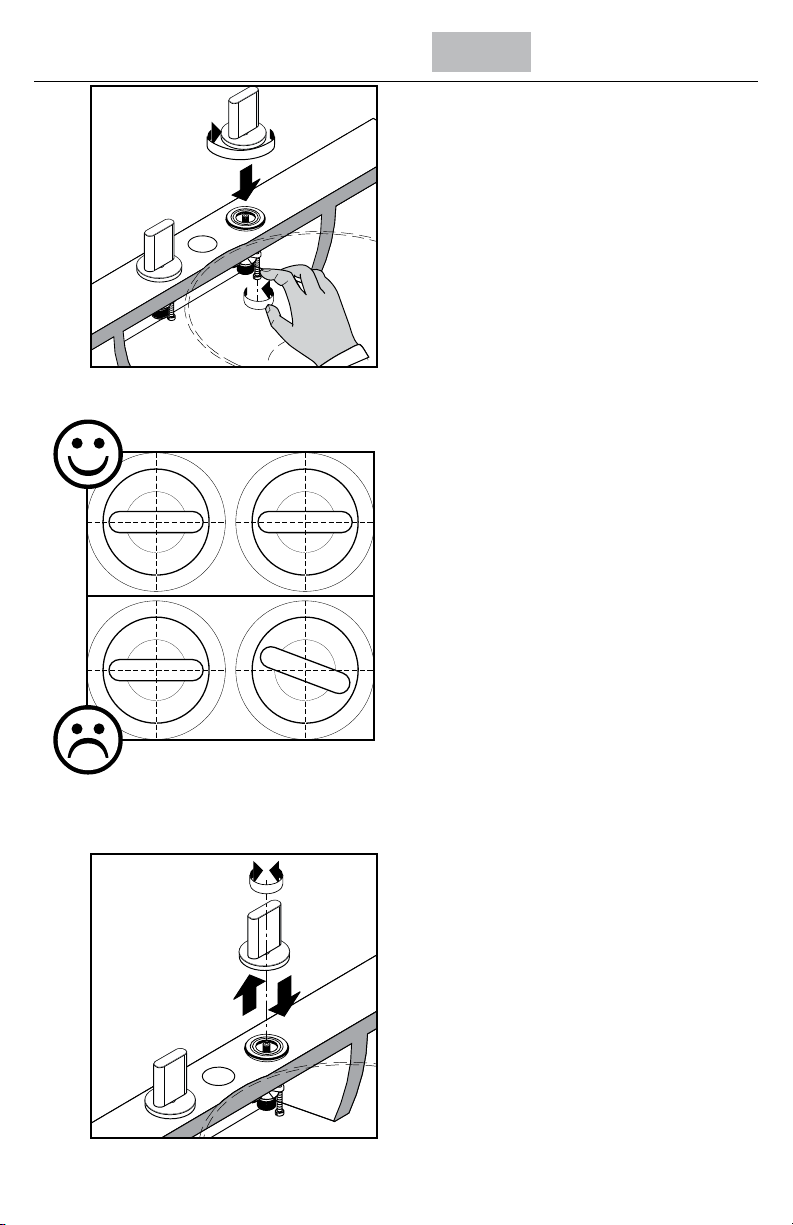

Place the handles over the valve mounting
nuts.
Tighten the handles by rotating the escutch-
eons clockwise.
The handles should be parallel to the basin.
If necessary, remove, rotate, and reinstall the
handle.
Français Español
Placez les poignées sur les écrous de montage
des valves.
Serrez les poignées en tournant les rosaces dans
le sens horaire.
Coloque las manijas sobre las tuercas de montaje
de las válvulas.
Apriete las manijas girando los escudetes en
sentido horario.
Les poignées doivent être parallèles à la cuvette.
Au besoin, retirez, tournez, et reinstallez la
poignée.
Las manijas deben quedar paralelas al lavatorio.
Si fuera necesario, reinstale la manija.
10
English

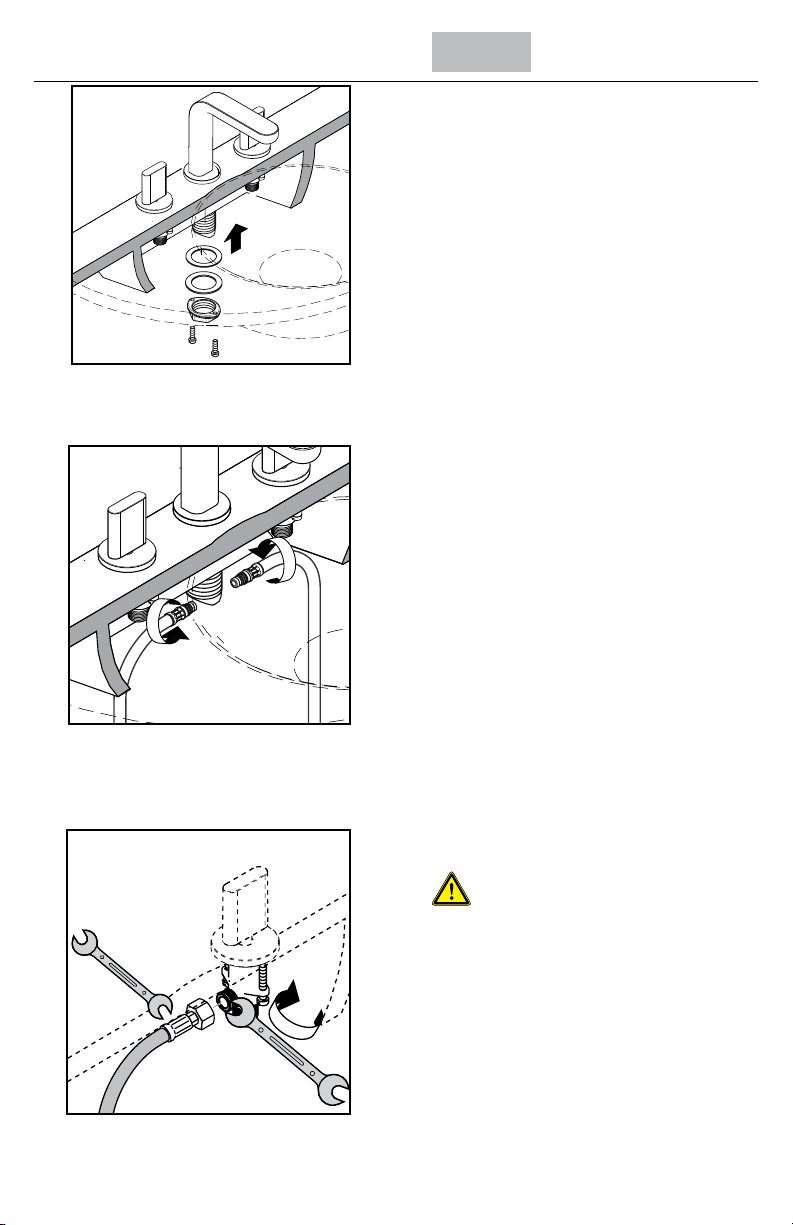

Screw the connecting hoses into the spout tee.
Connect the hoses to the valve outlets.
Use two wrenches so that
the hoses do not twist or
become loosened from
the spout tee.
Install the supply lines (not included).
Install the drain.
Turn on the water and check all connections
for leaks.
Rotate the spout escutcheon if necessary, so
that the hole for the pull rod is at the rear.
Place the spout on the mounting surface.
Install the ber washer, metal washer, and
mounting nut.
Tighten the mounting nut.
Tighten the tensioning screws.
