Hans Grohe Talis E 110 Handbuch
EN Instructions for use / assembly instructions 2
DE Gebrauchsanleitung / Montageanleitung 3
Lesezeichen
English 2
Deutsch 3
Talis S 80
72012003
Talis E 80
71702003
Talis S 100
72021003
Talis E 110
71712003
2
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The drain valve must only be used as intended. It is not
allowed to attach other objects to the drain valve, for
example a semi-pedestal.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Cleaning (see page 11 )
Spare parts (see page 9)
Dimensions (see page 7)
Do not use silicone containing acetic acid!
Special accessories (order as an
extra)
seal #98996000
(see page 4)
Operation (see page 5)
• Hansgrohe recommends not to use as
drinking water the first half liter of water
drawn in the morning or after a pro-
longed period of non-use.
• After periods of prolonged non-use, but
at least every third day, the fittings must
be opened with the handle in hot and
cold position to prevent stagnation in the
connecting lines. Let the water run until the
water temperature is constant.
Symbol description
Flow diagram
(see page 8)
with EcoSmart®
without EcoSmart®
Assembly see page 4
Adjustment (see page 6)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continu-
ous flow water heater is not recommended.
3
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Reinigung (siehe Seite 11 )
Serviceteile (siehe Seite 9)
Maße (siehe Seite 7)
Kein essigsäurehaltiges Silikon verwenden!
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Dichtung #98996000
(siehe Seite 4)
Bedienung (siehe Seite 5)
• Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
• Um eine Stagnation in den Anschlusslei-
tungen zu vermeiden, muss nach längeren
Gebrauchspausen, mindestens aber jeden
dritten Tag, die Armatur in Griffstellung
heiß und kalt geöffnet werden bis eine
gleichbleibende Auslauftemperatur
erreicht ist.
Symbolerklärung
Durchflussdiagramm
(siehe Seite 8)
mit EcoSmart®
ohne EcoSmart®
Montage siehe Seite 4
Justierung (siehe Seite 6)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.

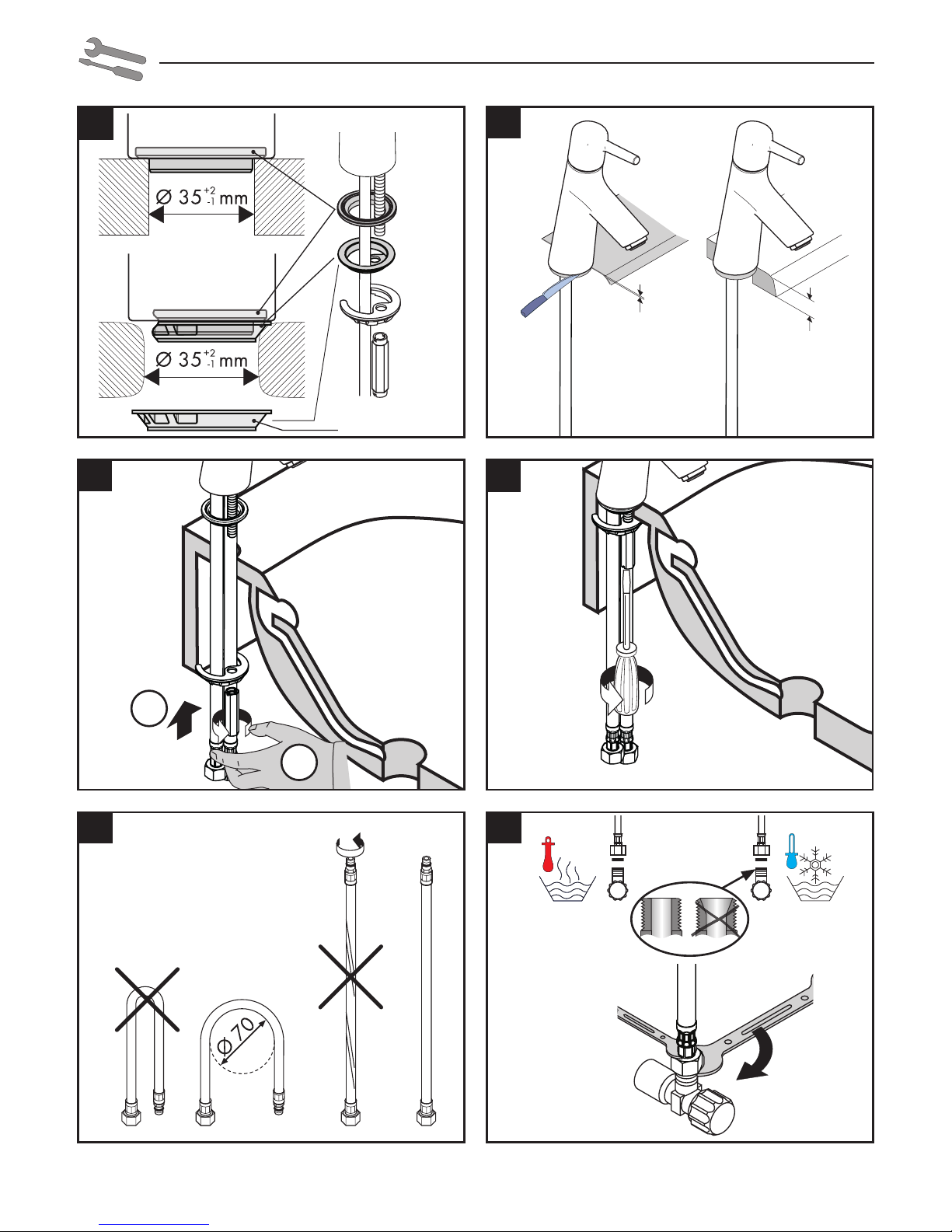

4
Montage
SW 10 mm SW 24 mm
(4 Nm)
Montage
5 6
> 4 mm
< 4 mm
4
2
3
(7 Nm)
1
1.
2.
98996000

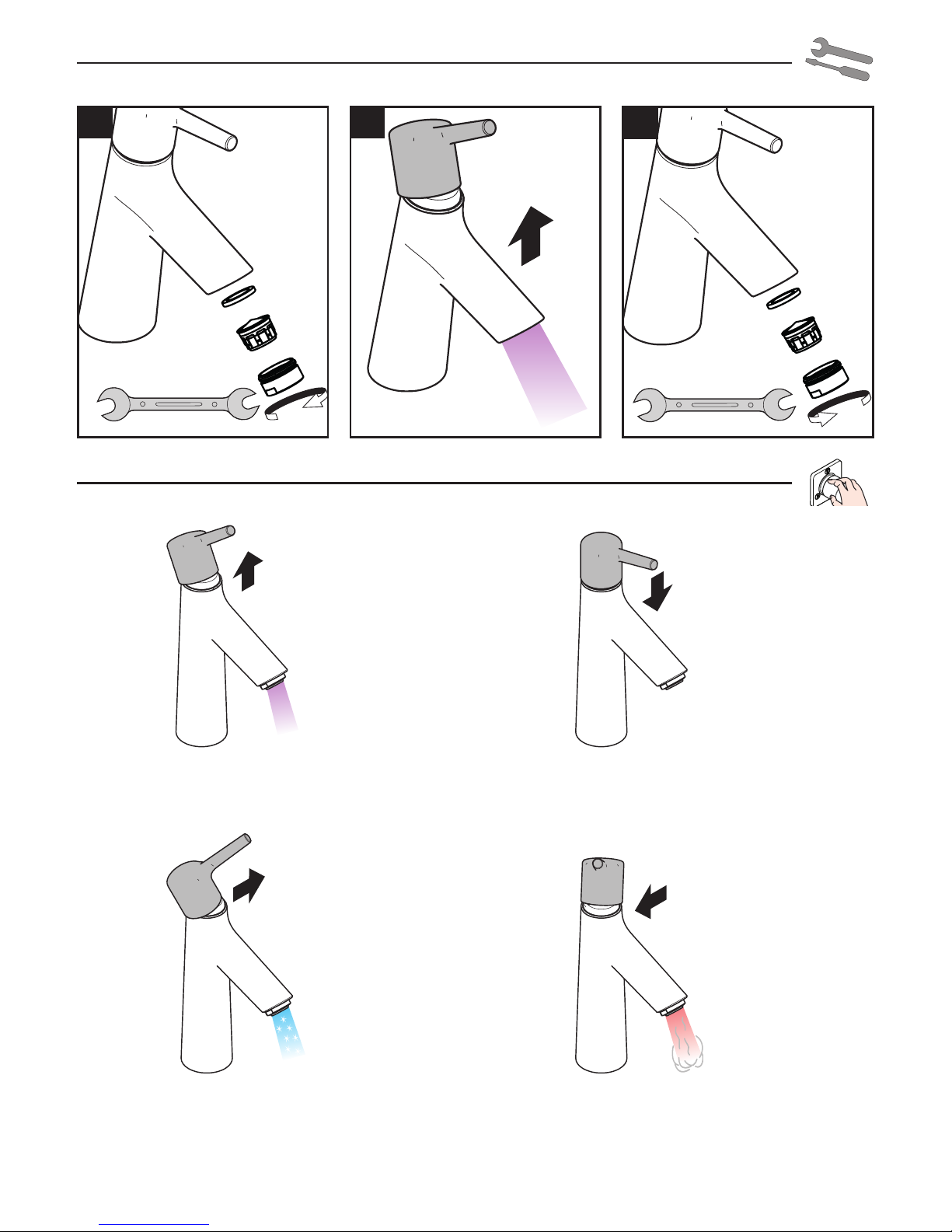

5
Montage
close / schließenopen / öffnen
hot / warmcold / kalt
Bedienung
7
SW 22 mm
> 2 min
SW 22 mm
(2 Nm)
89
60 °C 10 °C
0,3 MPa
6 7 8
4 5
31 2 SW 3 mm
3 x
SW 3 mm
(5 Nm)
36°C
38°C
43°C
60°C
55°C
50°C

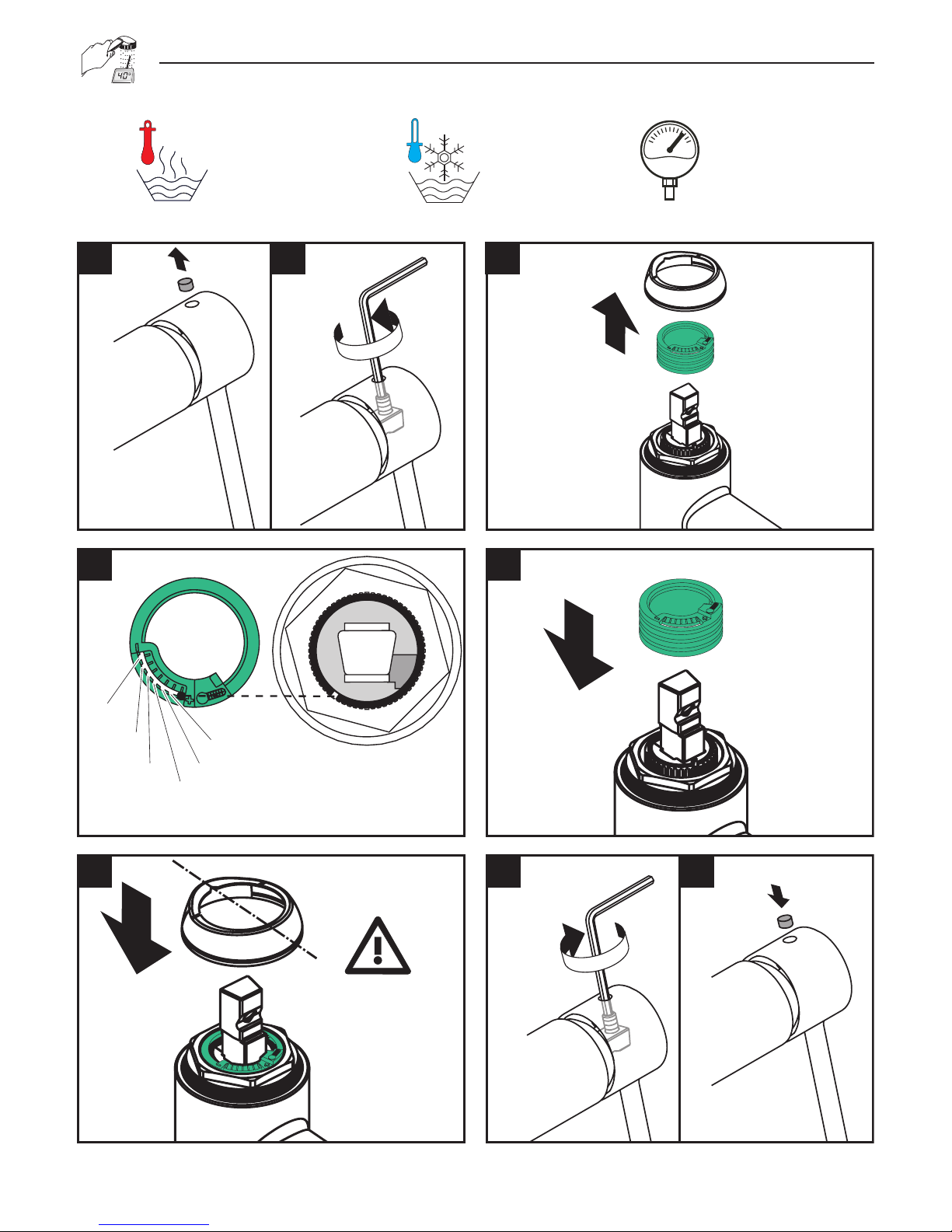

6
Justierung Justierung

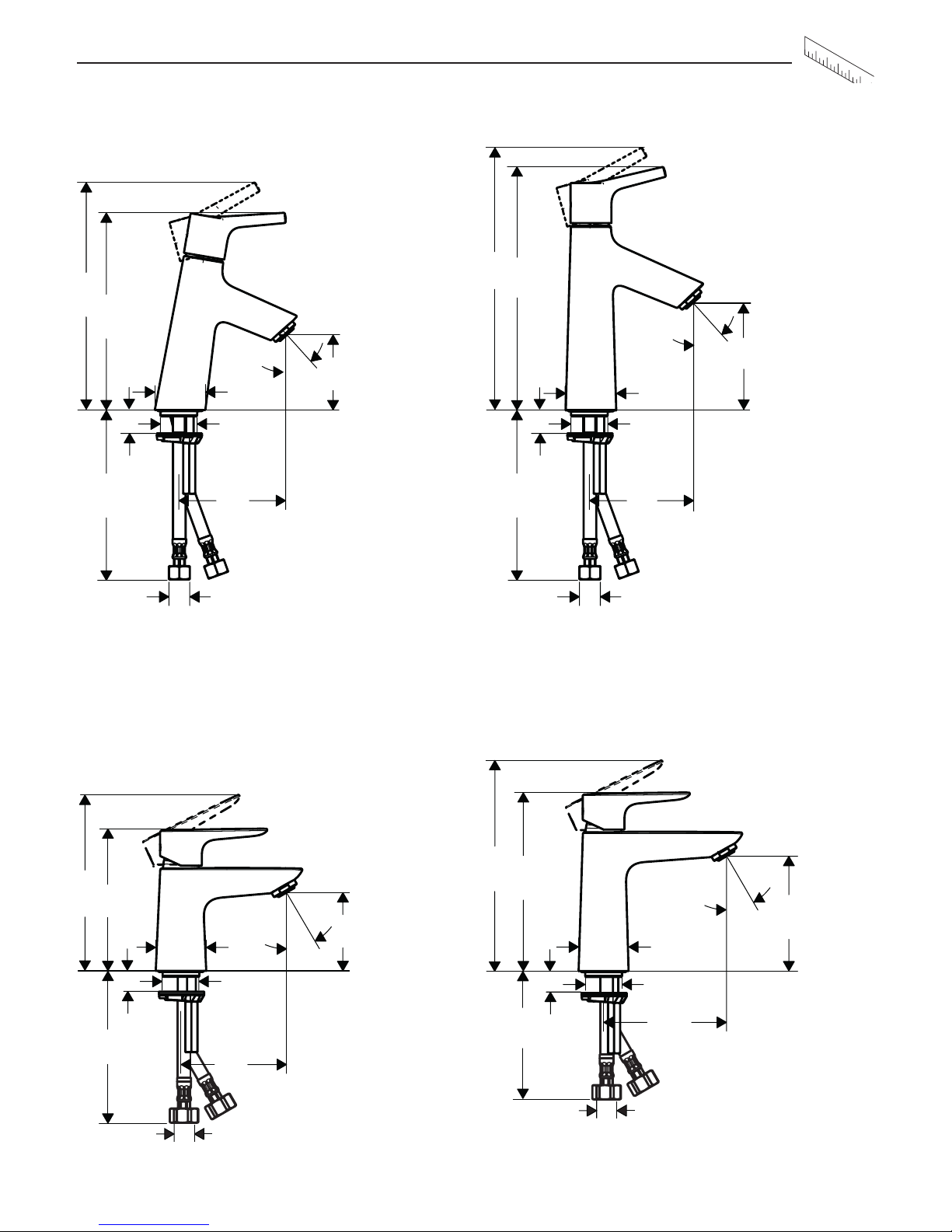

7
MaßeMaße
206
179
68
46Ø
97
34Ø
360
G1/2
4 2°
max. 40
221
98
93
34Ø
490
G1/2
4 2°
46Ø
max. 40
244
Talis S 80
72012003
Talis E 80
71702003
Talis S 100
72021003
Talis E 110
71712003
G1/2
G1/2
G1/2
30
°
96
71
129
46Ø
34Ø
max. 40
158
400
G1/2
G1/2
G1/2
104
3 0
°
34Ø
162
46Ø
112
max. 40
380
191
8
Durchflussdiagramm Durchflussdiagramm
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,
0
bar
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0
,5
0
036912 15 18 21 24 27 30
MPa
00
,
10
,
20
,
30
,
40
,
5
Q = l/min
Q = l
/
sec
Talis S 80 72012003
Talis S 100 72021003
Talis E 80 71702003
Talis E 110 71712003
EcoSmart®
EcoSmart®
2
1

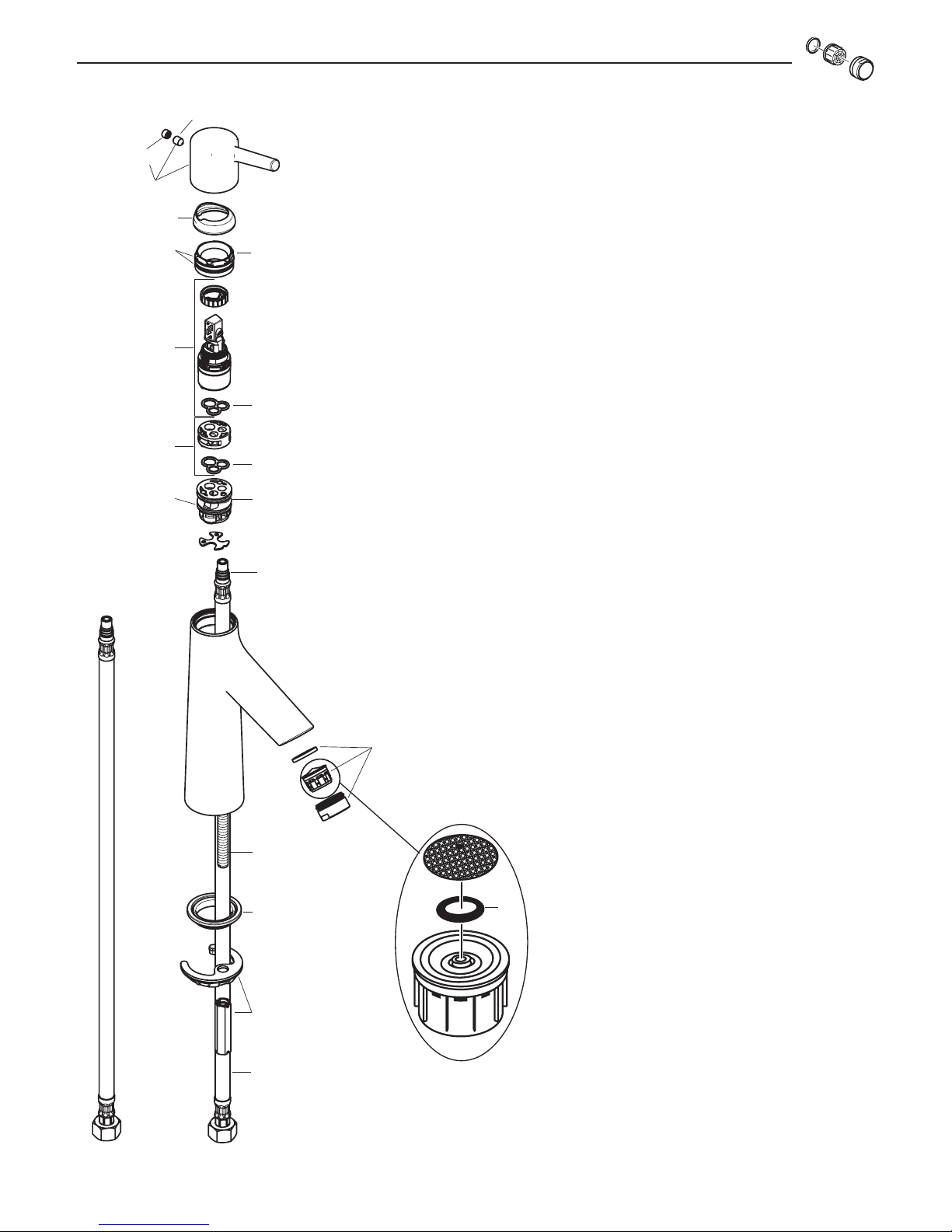

9
Serviceteile
EcoSmart®
13185000
(5 l/min)
98866000
97443000
(450 mm)
92482000
(600 mm)
96016000
98722000
97736000
98865000
92628000
(72021003)
98398000
(23x2)
98422000
(7x1,5)
92527000
(27x1,5)
97685000
95704000
96029000
92626000
92625000
92627000
98865000
Talis S 80
72012003
Talis S 100
72021003

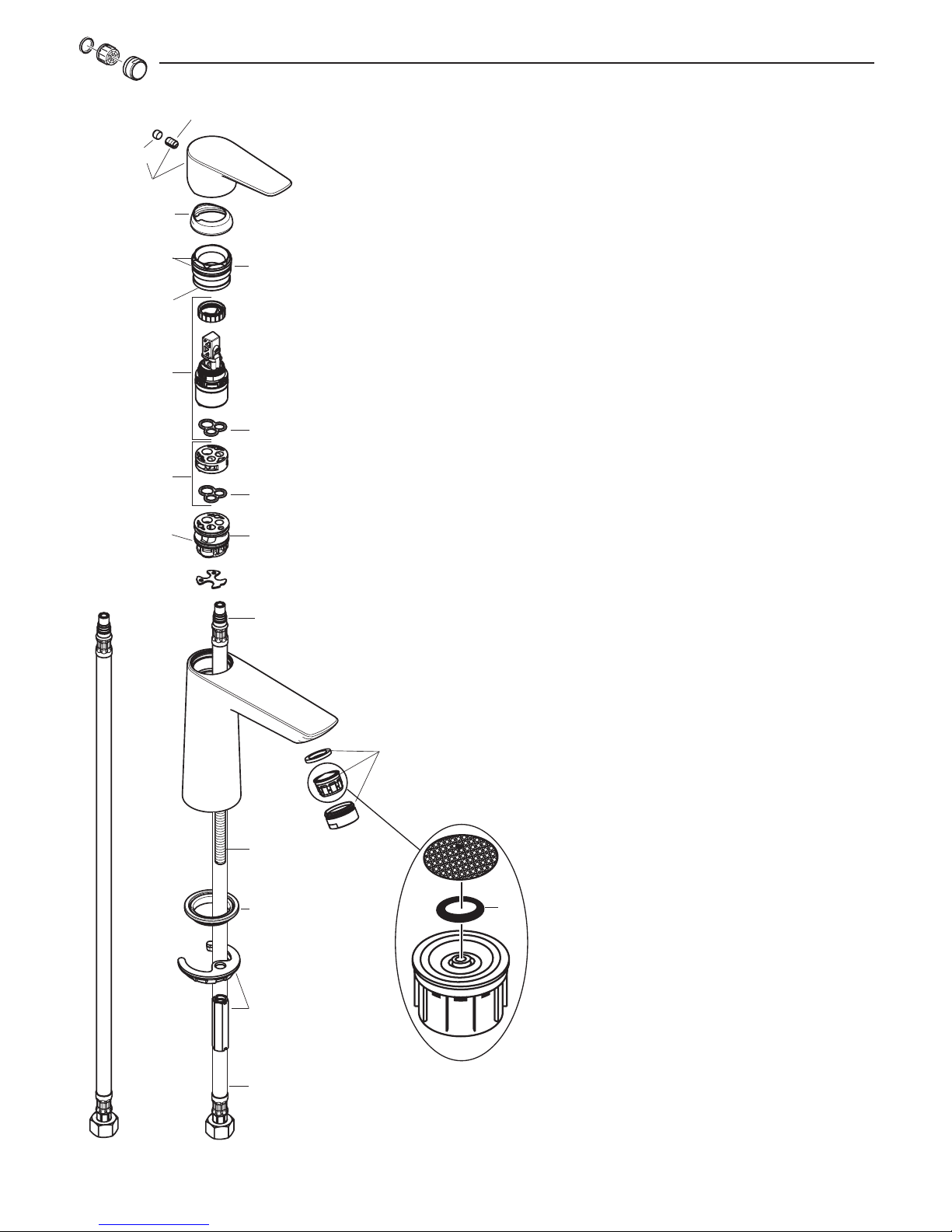

10
Serviceteile
EcoSmart®
13185000
(5 l/min)
98866000
97443000
96016000
98722000
97736000
98865000
92628000
(71712003)
98398000
(23x2)
98422000
(7x1,5)
92527000
(27x1,5)
98146000
(25x1,5)
97685000
95704000
92687000
92625000
92689000
98865000
Talis E 80
71702003
Talis E 110
71712003
96029000
