HBM MP55DP Bedienungsanleitung
A0582-3.1 de/en/fr
Profibus-Interface
MP55DP
Bedienungsanleitung
Operating manual
Manuel d’emploi
Deutsch Seite 3 −20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English Page 21 −38. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Français Page 39 −55. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
PME-MP55DP
HBMA0582-3.1 de/en/fr
Inhalt Seite
1 Einführung 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Leitfaden für den Anschluss an SPS 5. . . . . . . . . . . . . . . . . . . . . . . . . .
2.1 Konfigurieren und Parametrieren 6. . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Installieren 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Anschließen 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 Anschlussbelegung 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Bedienen über Tastatur 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1 Erweiterte Menüs 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Einstellungen für Profibus 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1 Parametrierung 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2 Konfiguration 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2.1 Definition eigener Konfigurations-Kombinationen 15. . . . . . . .
6.3 Zyklischer Datenaustausch 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.3.1 Eingänge (vom MP55DP an die SPS geliefert) 16. . . . . . . . . .
6.3.2 Ausgänge (von der SPS an den MP55DP gesendet) 18. . . . .
6.4 Diagnose 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4PME-MP55DP
HBM A0582-3.1 de/en/fr
1 Einführung
In dieser Bedienungsanleitung werden nur diejenigen Funktionen beschrie-
ben, die vom MP55 abweichen. Die Funktionalität des MP55DP entspricht der
des MP55.
Der TF-Verstärker MP55DP ist um eine Profibus-Schnittstelle ergänzt worden.
Die Funktionalität auf der CAN-Schnittstelle bleibt erhalten; das Objektver-
zeichnis wird um einige Parameter der Profibus-Kopplung erweitert.
Der Profibus-Anschluss erfolgt über einen 9poligen Sub-D-Steckanschluss
(Normkonform) auf der Front neben dem Aufnehmeranschlussstecker.
Auf dem Profibus wird das Protokoll DP verwendet.
Übertragen werden können:
−die Messwerte (Brutto, Netto, Spitzenwerte)
−der Zustand der Grenzwertschalter
−Steuerbits für Tarieren, Nullstellen, Spitzenwertspeichersteuerung, Parame-
tersatzumschaltung und
−die Grenzwertpegel
5
PME-MP55DP
HBMA0582-3.1 de/en/fr
2 Leitfaden für den Anschluss an SPS
Die Schritte zur erfolgreichen Anbindung an den Profibus:
1. Mechanischer Anschluss des Gerätes an den Profibus (siehe Seite 8 und
Seite 9)
2. Parameter am Gerät einstellen, siehe Seite 11 (kann auch mit der HBM-
Software “PME-Assistent” erfolgen).
3. Konfiguration und Parametrierung des Profibus-Telegrammes mit einem
Konfigurationswerkzeug (z.B. Step7) und GSD-Dateien oder manuell nach
Kapitel 6.2.
Eine GSD-Datei beschreibt die Eigenschaften eines Profibus-Teilnehmers in
standardisierter Form. Sie wird vom Konfigurationswerkzeug dazu benutzt,
festzulegen, welche Dateninhalte der einzelnen Busteilnehmer auf dem Profi-
bus ausgetauscht werden.
Eine Standard-GSD (hbmxxx.gsd = deutsch; hbmxxxgse = englisch) für PME-
Module wird mit dem Gerät (System-CD) ausgeliefert.
PROFIBUS−DP
Systemkonfiguration
Profibus
Konfigurator
SPS GSD
Elektronische Gerätedatenblätter (GSD-Dateien)

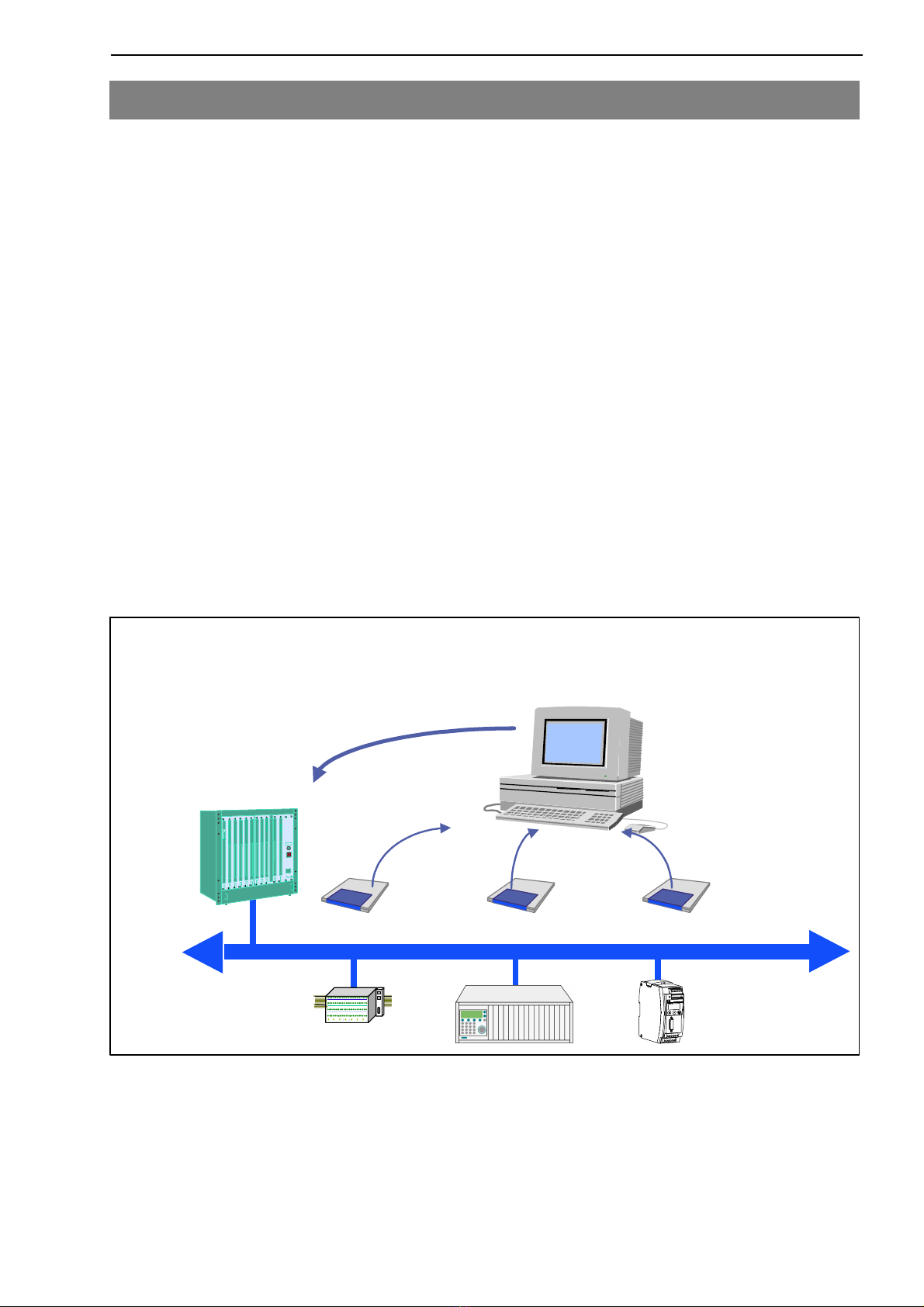

Abb. 2.1: Konfiguration mit GSD-Dateien
6PME-MP55DP
HBM A0582-3.1 de/en/fr
2.1 Konfigurieren und Parametrieren
•Starten Sie Ihr Konfigurationsprogramm (z.B. Step7; besitzen Sie kein Kon-
figurationsprogramm, verfahren Sie nach Kapitel 6.2)
•Laden Sie die HBM-GSD-Datei (PME-System-CD)
•Fügen Sie ein HBM-Gerät hinzu (Hardwarekatalog)
•Wählen Sie aus dem Hardwarekatalog die Konfiguration, die Sie auf dem
Profibus benötigen.

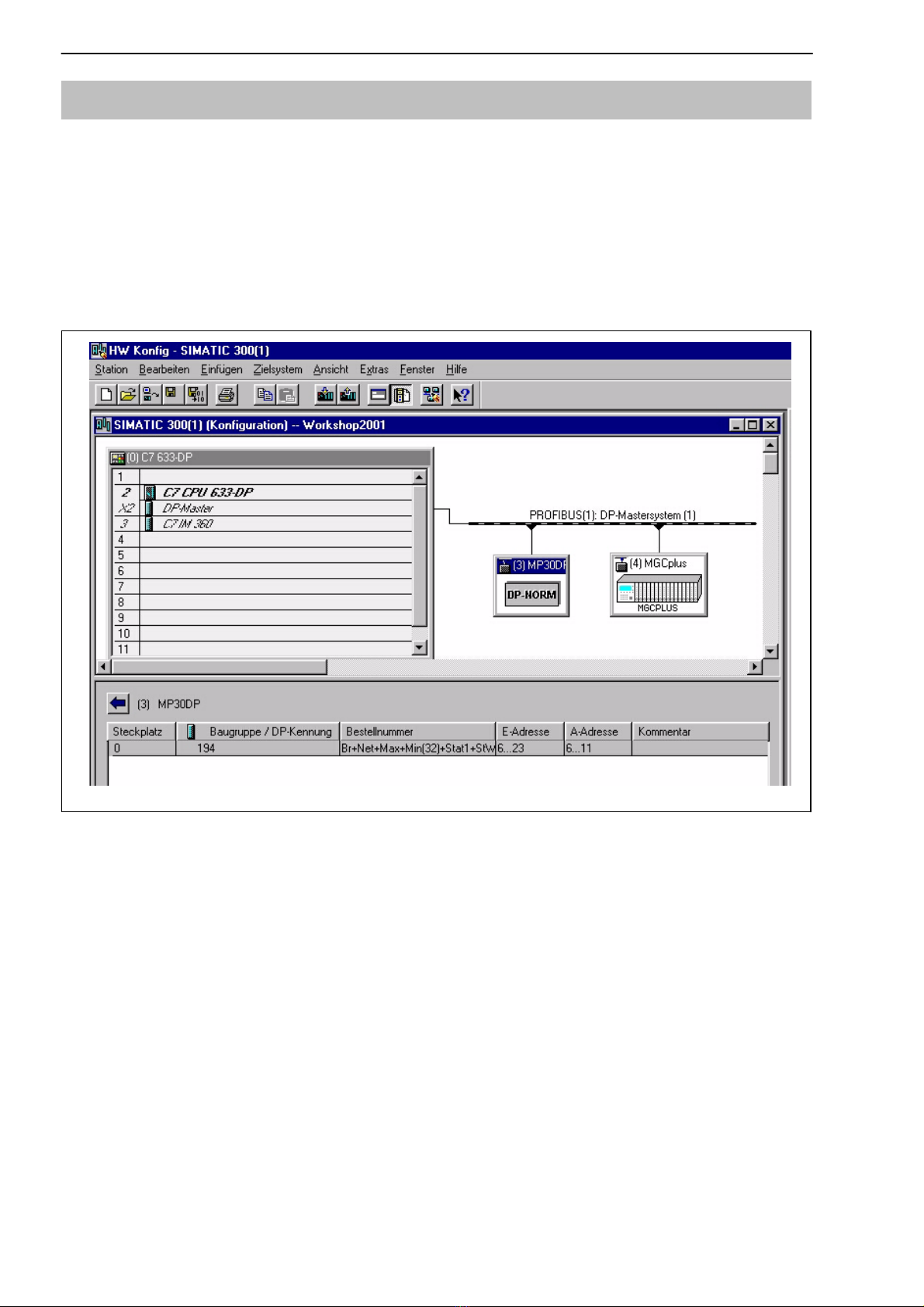

Abb. 2.2: Hardware-Konfiguration
7
PME-MP55DP
HBMA0582-3.1 de/en/fr
•Öffnen Sie durch Doppelklicken der konfigurierten Einträge das Eigen-
schaftsfenster und wählen Sie die gewünschten Parameter aus.

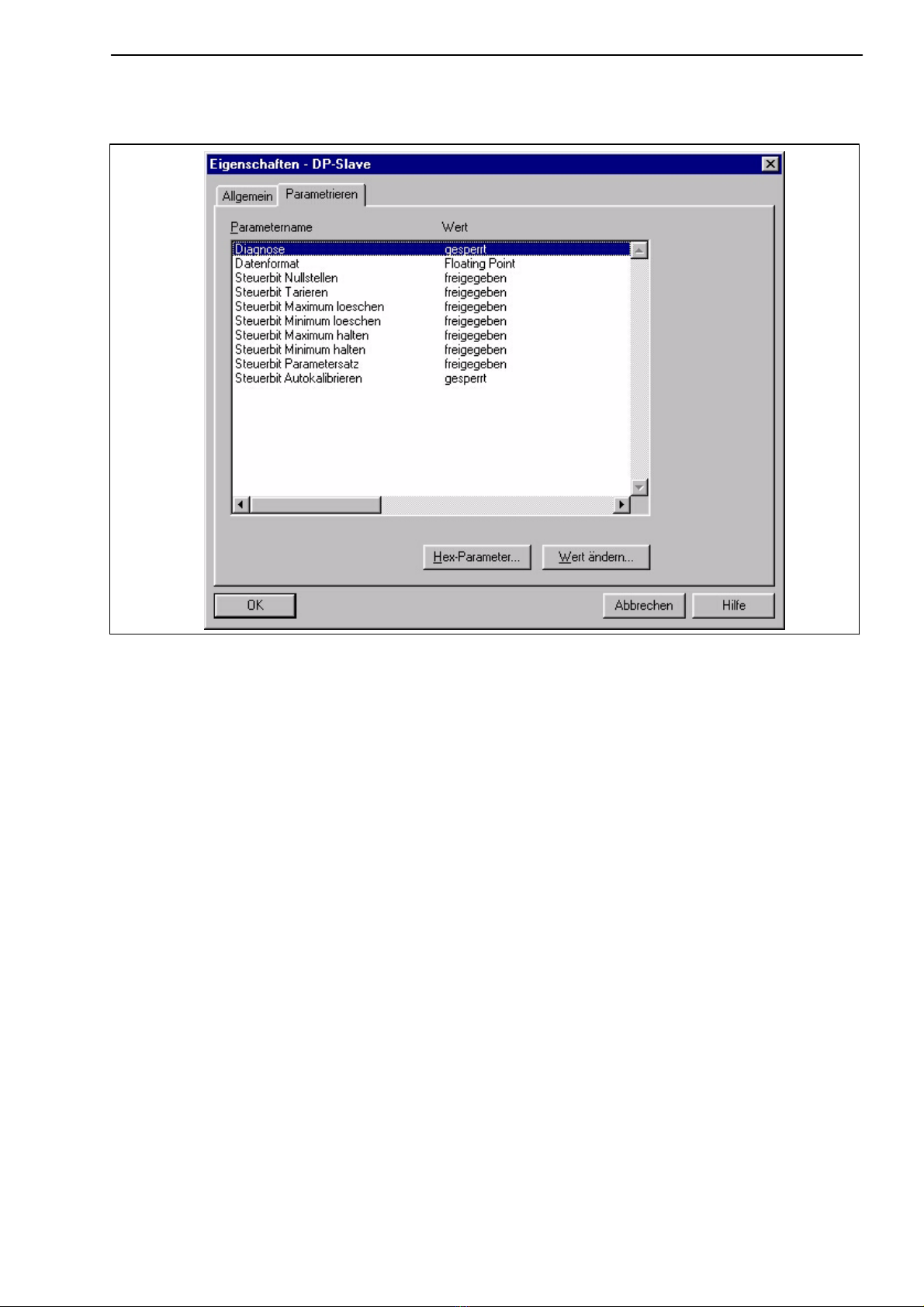

Abb. 2.3: Parameter einstellen
Hinweise für Nutzer der SPS Simatic S7:
•Zum Übertragen konsistenter Daten von 3 Byte oder über 4 Byte müssen
Sie den Sonderfunktionsbaustein SFC14 zum Lesen und SFC15 zum
Schreiben benutzen.
•Bei der S7 3xx können maximal 32 Byte konsistente Daten übertragen wer-
den.
Die Bedeutung der Bits von Status und Steuerwort entnehmen Sie den
Tabellen in Kapitel 6.3.
8PME-MP55DP
HBM A0582-3.1 de/en/fr
3 Installieren
•Modul MP55DP an 24V Versorgungsspannung anschließen und über die
Tastatur oder das Setup-Programm die gewünschte Profibus-Adresse ein-
stellen.
•Schließen Sie die Profibus-Leitung an das Modul MP55DP an. Achten Sie
darauf, dass am ersten und letzten Profibus-Teilnehmer ein Abschluss-
widerstand von zugeschaltet ist (am Gehäuse des Profibus-Steckers befin-
det sich hierzu üblicherweise ein Schiebeschalter).
Beispiel:
SPS
Erstes Gerät in
der Busleitung
Letztes Gerät in
der Busleitung
Schiebeschalter des Profibus-
Steckers auf “Widerstand EIN”
Schiebeschalter des Profibus-Steckers auf
“Widerstand EIN”
Profibus-Stecker Profibus-Stecker

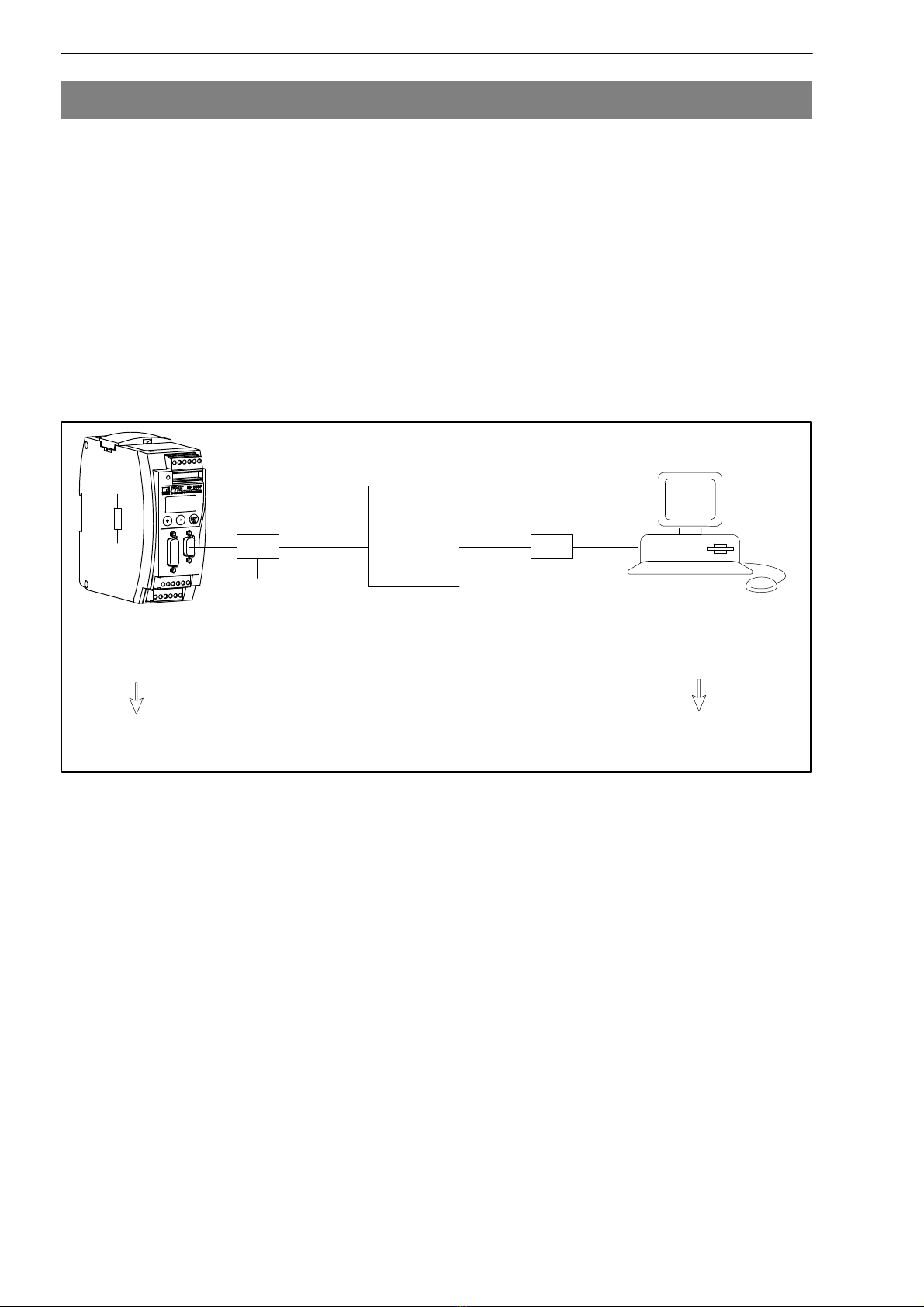

Abb. 3.1: Profibus-Betrieb
9
PME-MP55DP
HBMA0582-3.1 de/en/fr
4 Anschließen
WARNUNG
Beachten Sie vor der Inbetriebnahme des Gerätes die Sicherheitshin-
weise.
4.1 Anschlussbelegung
Die Anschlussbelegungen des Moduls MP55DP entnehmen Sie bitte der Be-
dienungsanleitung “Industrielle Messelektronik PME mit Feldbusanbindung
Modul MP55”. Auf der Frontseite des MP55DP befindet sich eine zusätzliche
9polige D-Sub-Anschlussbuchse für den Profibus-Anschluss.
Profibus-
anschluss-
buchse
1
5
6
9GND
RS485-RTS
RS485-B
RS485-A
Vcc (5V)

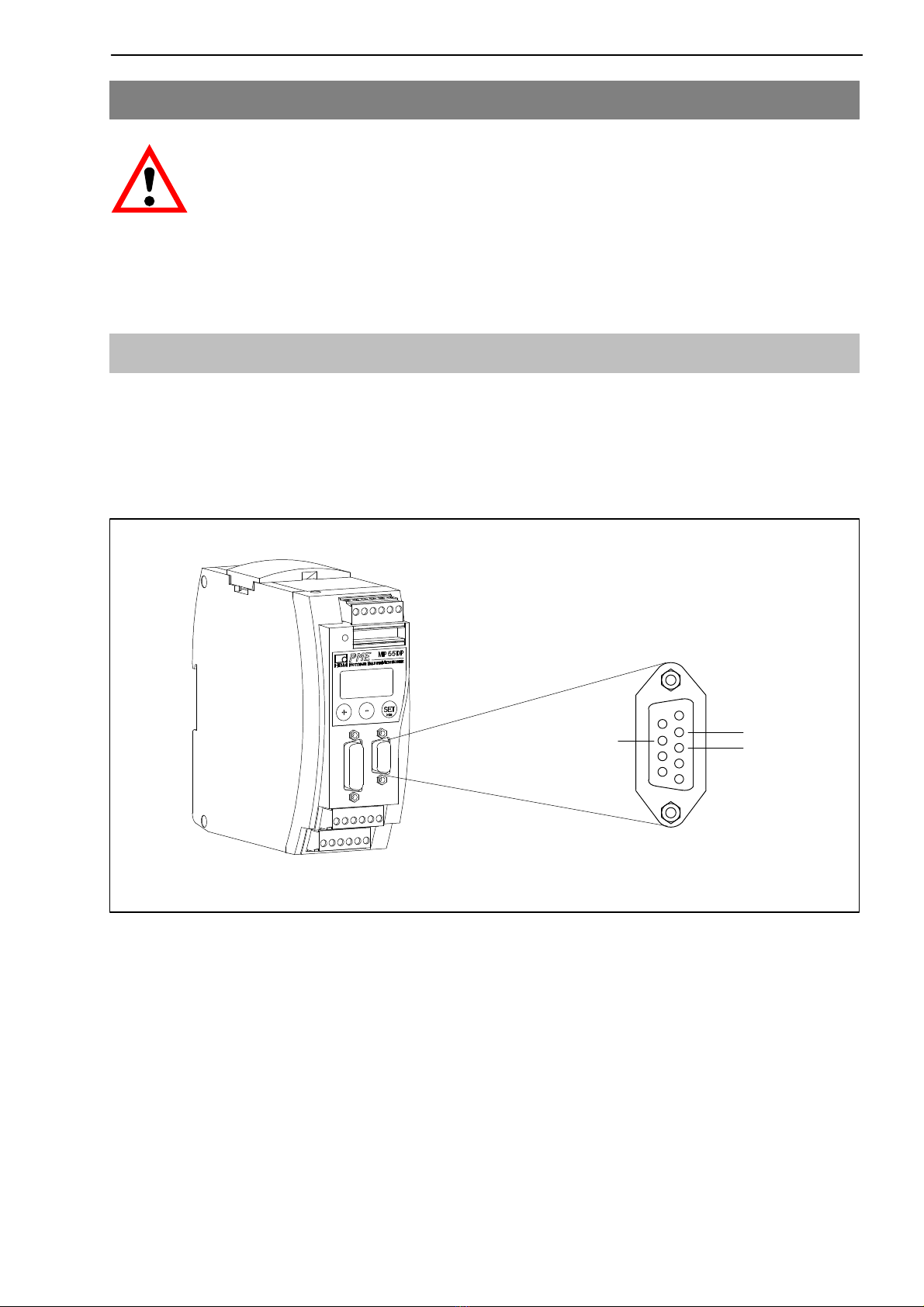

Abb. 4.1: Profibus-Anschluss nach Norm
10 PME-MP55DP
HBM A0582-3.1 de/en/fr
5 Bedienen über Tastatur
Während des Messens können Sie sich −durch Drücken von +−−im
Display die Statusmeldungen ansehen (z.B. mV; V; Ausg,Eing; Fehlermeldun-
gen).
Im Anschluss an die Statusmeldung “FEHLER” zeigt das Display den Status
der Profibus-DP-Verbindung. Jeweils eine der folgenden Statusmeldungen
wird dargestellt:
BD_SEAR (Baudratensuche)
WT_PARM (Warten auf Parameter)
WT_CONF (Warten auf Konfiguration)
DATA_EX (Zyklischer Datenverkehr)
ERROR (Bus-Fehler)
Die LED zeigt die Betriebszustände (Messbereit, Overflow etc.) des MP55DP
an. Statt des CAN-Zustandes (wie beim MP55) wird jedoch der Profibus-Zu-
stand angezeigt.
Betriebszustand:
LED-Farbe Zustand Bedeutung
Profibus-Zustand
Grün Leuchtet stetig Zustand DATA_EX
Gelb Leuchtet stetig Zustände BD_SEAR, WT_PARM, WT_CONF
Rot Leuchtet stetig Zustand ERROR
Die Darstellung der anderen Betriebszustände entspricht denen des MP55.
