Hepco & becker 710081 Bedienungsanleitung

Montagehinweise der Adapter für Alukoffer Exclusiv und Standard

Assembly of the adapters for alu cases Exclusiv and Standard

Artikel Nr.: / Item-no.:

710081

1 Metalladapter zum Einhaken

des Kofferschlosses

2 Schrägplatte

1 Sechskantschraube M6 x 25

1 Sechskantschraube M6 x 30

1 Sechskantschraube M6 x 35

1 Sechskantschraube M6 x 40

2 selbstsichernde Mutter M6

2 U-Scheiben ø6,4

2 Karosseriescheiben ø6,4

2 Karosseriescheiben ø6,4 x 3mm

1 Schlüssel

(nur wenn Lieferung mit Koffer erfolgt)

1 adapter to hook the fixing lock

2 tilted adapter

1 hexagon bolt M6 x 25

1 hexagon bolt M6 x 30

1 hexagon bolt M6 x 35

1 hexagon bolt M6 x 40

2 self-lock nut M6

2 washer ø6,4

2 body washer ø6,4

2 body washer ø6,4 x 3mm

1 Key

(delivery in combination with alu case only)

Montage der Schrägplatten

und der Metalladapter:

Die Schrägplatten werden auf den

Laschen der Kofferträger so montiert,

daß das dickere Ende über der oberen

Kofferträgerlasche sitzt, siehe Skizze.

Darüber wird der Metalladapter montiert.

Zur Verschraubung sind verschieden

lange Sechskantschrauben beigefügt.

deren Verwendung davon abhängig ist,

ob unter den Kofferträgerlaschen noch

ein Versteifungsbügel zu montieren ist

oder Karosseriescheiben unterzulegen

sind. Bedingt durch die Dicke der

Schrägplatten werden oben längere

Schrauben als unten verwendet.

Standardlängen bei Montage ohne

Versteifungsbügel und zusätzlichen

Karosseriescheiben ist oben M6 x 30

und unten M6 x 25.

oder

oder/or

Schlüssel-Nr. / Key-No.

Fastening of the adapters:

The tilted adapters are mounted on the

straps of the carrier in such a way that

the thicker end is located above the

upper carrier strap, see sketch.

The metal adapter is mounted above it.

Hexagon bolts of different lengths are

included for bolting. The use of which

depends on whether a bracing bow is

still to be fitted under the straps or

whether body washers are to be fitted

underneath. Due to the thickness of the

tilted adapters, longer screws are used

at the top than at the bottom.

Standard lengths of the screws for

mounting without bracing bow and

additional body washers are M6 x 30

mm at the top and below M6 x 25.

oder

040121

INHALT

CONTENTS

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

Montagehinweise der Adapter für Alukoffer Exclusiv und Standard

Assembly of the adapters for alu cases Exclusiv and Standard

Artikel Nr.: / Item-no.:

710081

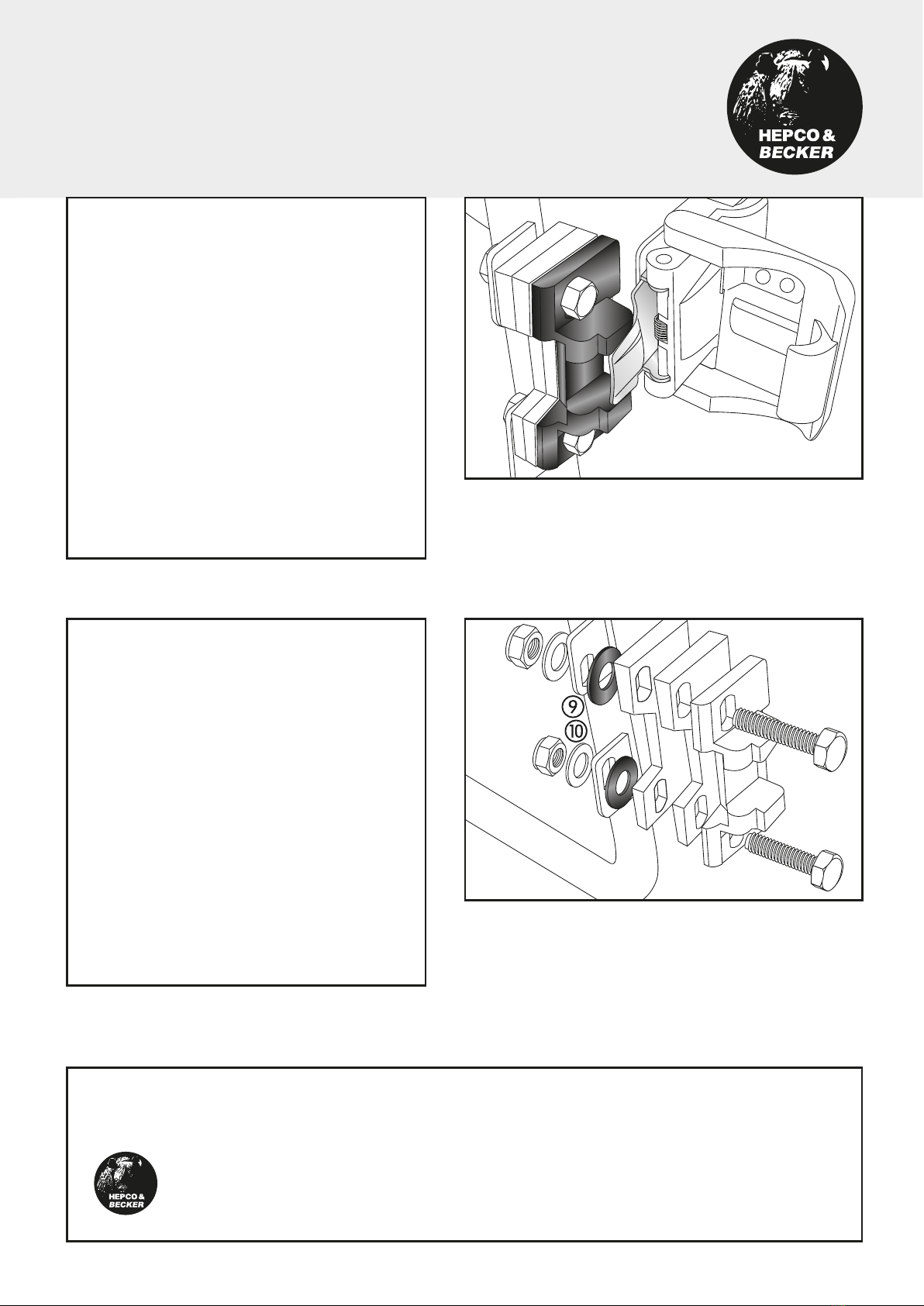

Es ist notwendig, den richtigen Sitz des

Kofferhalte-schlosses zu kontrollieren, indem der

Koffer am Träger eingehängt wird.

Das Kofferhalteschloss muß mit dem

Metalladapter so harmonieren, daß es beim

Schließen ein selbsttätiges Schließmoment

entwickelt.

ACHTUNG:

Die korrekte Position muß wie dargestellt

aussehen - Schlosszunge bündig mit Oberseite

des Metalladapters.

It is necessary to check the correct position of the

lock by hanging the case on the carrier.

The luggage lock must harmonise with the metal

adapter in such a way that it develops an

automatic closing torque when closing.

NOTICE:

The correct position must look as shown - lock

tongue flush with the top of the metal adapter.

Durch Fertigungstoleranzen kann es vorkommen,

daß die oben rechts dargestellte, korrekte Position

nicht geschaffen wird.

Dann kann es notwendig sein, durch Unterlegen

von Karosseriescheiben die richtige Höhe zum

Kofferhalteschloss zu erreichen.Dazu liegen dem

Bausatz zwei Arten von Karosseriescheiben bei,

mit unterschiedlichen Dicken.Eventuell müssen

dann auch die längeren Schrauben verwendet

werden.

Due to manufacturing tolerances it can happen that

the correct position shown at the top right is not

achieved.

In this case, it may be necessary to add body

washers the reach the correct height of the

luggage lock. For this, two types of body washers

of different thicknesses are included, which may

require the use of longer screws.

oder/or

Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!

Control all screw connections after assembling for tightnesst!

Hepco & Becker GmbH

An der Steinmauer 6

66955 Pirmasens

Germany

Tel.: +49 (0)6331 - 1453 - 100

Fax: +49 (0)6331 - 1453 - 120

eMail: vertrieb@hepco-becker.de

www.hepco-becker.de
