Hepco & becker Easyrack Bedienungsanleitung

4x allen screw M8 x 25

4x allen screw M6 x12

4x allen screw M6 x 20

4x allen screw M6x35

2x allen screw M8x35

4x washer Ø6,4xØ18x3mm

4x washer ø6,4

10x washer ø8,4

4x self lock nut M6

4x self lock nut M8

4x special washer 20 x 20 x ø6,4

4x alu spacer Ø15xØ9x10mm

2x alu spacer Ø18xØ9x5mm

1x 700008130 Halteadapter vorne

1x 700008131 Halteadapter oben

1x 700008132 Rohrträger links

1x 700008133 Rohrträger rechts

270413/230118

TRIUMPH Street Triple 675/R

Baujahr 2013-2016 / date of manufacture 2013-2016

Bei Bestellung eines Aluracks zusätzlich:

1x 799.901HB Alu-Rack

1x 799.902HB TC-Bügel für Alu-Rack

1x 799.903HB Abdeckplatte für Rack

Bei Bestellung eines Easyracks zusätzlich:

1x 700008650 Easyrack

1x 700008647 Abdeckblende links

1x 700008648 Abdeckblende rechts

Kombinierbar mit C-Bow Halter / Combinable with C-Bow holder

6307520 00 01

Easyrack

Alurack

When ordering a Alurack:

1x 799.901HB alu-rack

1x 799.902HB bow for Alu-rack

1x 799.903HB plastic cover for rack

When ordering a Easyrack:

1x 700008650 Easyrack

1x 700008647 plastic cover left

1x 700008648 plastic cover right

1x 700008130 adapter front

1x 700008131 adapter top

1x 700008132 tube adapter left

1x 700008133 tube adapter right

1x Schraubensatz:

1x Screw kit:

4x Zylinderschrauben ISK M8 x 25

4x Zylinderschrauben ISK M6 x12

4x Zylinderschrauben ISK M6 x 20

4x Zylinderschrauben ISK M6x35

2x Zylinderschrauben ISK M8x35

4x U-Scheiben Ø6,4xØ18x3mm

4x U-Scheibe ø6,4

10x U-Scheibe ø8,4

4x Selbstsichernde Mutter M6

4x Selbstsichernde Mutter M8

4x Viereck-Scheiben 20 x 20 x ø6,4

4x Aludistanz Ø15xØ9x10mm

2x Aludistanz Ø18xØ9x5mm

Easyrack

Artikel Nr.: / Item-no.:

6617520 01 01 schwarz/black

Alurack

Artikel Nr.: / Item-no.:

6507520 01 01 schwarz/black

INHALT

CONTENTS

Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,

you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws

should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe

the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!

Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,

wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen

Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende

Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente

beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!

WICHTIG

IMPORTANT

VORBEREITUNG

PREPARING

Preparing of the Alurack:

Fix the bow to the rack with allen screws M6 x 12.

NOTICE:

The bow is needed in use with a Hepco & Becker topcase only .

Vorbereitung des Aluracks:

Den beiliegenden TC-Bügel mit den Zylinderkopf-

schrauben M6 x 12 hinten unter dem Alurack

verschrauben.

HINWEIS:

Der TC-Bügel ist nur bei Anbringung eines Hepco & Becker

Topcases erforderlich.

TRIUMPH Street Triple 675/R

Baujahr 2013-2016 / date of manufacture 2013-2016

1Sitzbank abnehmen, Nummerschildhalter demontieren, dabei

Stecker für Blinker trennen.

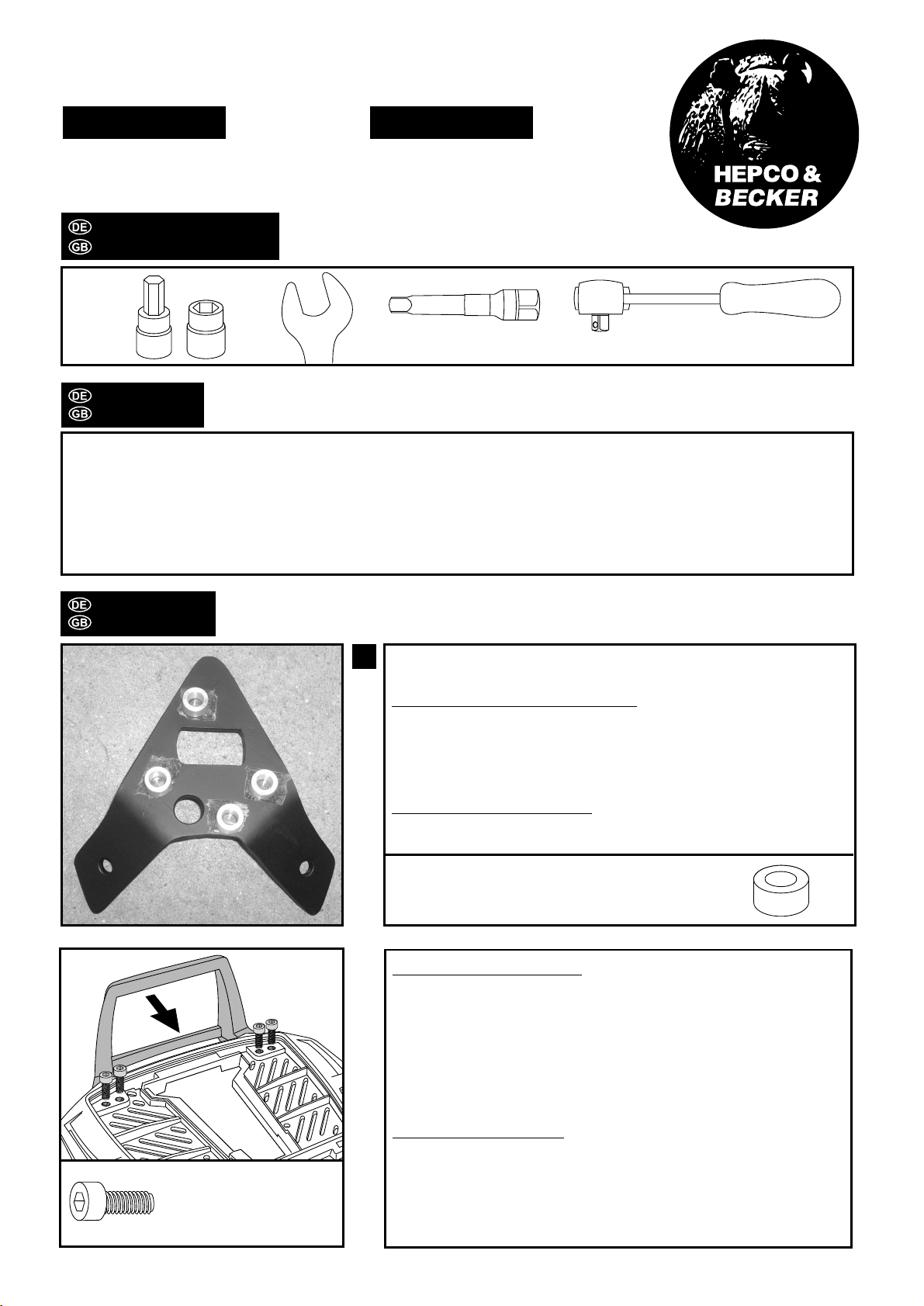

Vorbereitung des oberen Adapters:

Distanzen Ø15xØ9x10 auf Adapter fixieren, z.B. mit

doppelseitigem Klebeband. Dies erleichtert die Montage sehr.

Dismantle seat.

Disconnect blinker cables and dismantle the number plate holder.

Preparing of the top adapter:

Fix alu sapcers Ø15xØ9x10 onto the adapter, e.g. with double-

sided tape. This facilitates the assembly very much.

Easyrack

Artikel Nr.: / Item-no.:

6617520 01 01 schwarz/black

Alurack

Artikel Nr.: / Item-no.:

6507520 01 01 schwarz/black

Ratsche/Ratchet

Verlängerung/extension

Set

BENÖTIGTE WERKZEUGE

TOOLS REQUIRED

Fastening of the front adapter:

Dismantle the screws of the passengers

footrest - screws are obsolete.

Fix the adapter with allen screws M8x35

and washers Ø8,4.

Sandwich spacer Ø18xØ9x5mm between

adapter and frame.

Montage des Adapters vorne:

Die Schrauben oberhalb des

Soziusrastenhalters lösen (entfallen)

Den Adapter mit den Zylinderschrauben

M8x35 sowie U-Scheiben Ø8,4

anschrauben.

Zwischen Adapter und Rahmenteil die

Aludistanzen Ø18xØ9x5mm fügen.

Montage des oberen Adapters:

dieser wird zusammen mit dem Nummerschildhalter (dazwischen)

montiert. Den Adapter mit den Distanzen zusammen und den

Zylinderschrauben M6x35 sowie U-Scheiben Ø6,4xØ18x3mm

verschrauben.Blinkerkabel wieder anschließen.

Schrauben noch nicht anziehen.

4x 4x

2x 2x

Fastening of the top adapter:

together with the number plate holder (between).

Fix the with distances pepared adapter with allen screws M6x35

and washres Ø6,4xØ18x3mm. Connect blinker cable again.

Do not tighten the screws yet.

TRIUMPH Street Triple 675/R

Baujahr 2013-2016 / date of manufacture 2013-2016

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

Easyrack

Artikel Nr.: / Item-no.:

6617520 01 01 schwarz/black

Alurack

Artikel Nr.: / Item-no.:

6507520 01 01 schwarz/black

5Montage des Rohrträgers links und rechts hinten:

an dem zuvor montierten Adapter, von oben auf die Lasche

des Adapters mit den Zylinderschrauben M8x25 sowie

U-Scheiben Ø8,4 und selbstsichernder Mutter M8.

Montage des Rohrträgers

links und rechts vorne:

an dem zuvor montierten Adapter mit

den Zylinderschrauben M8x 25 sowie

U-Scheiben Ø8,4 und selbstsichernder

Mutter M8.

4x 2x

2x 4x 2x

Fastening of the tube adapter left+right rear:

at the adapter, mounted in step 2.

Use head allen screw M8 x 25 with washers ø8,4 and selflock

nuts M8.

Fastening of the tube adapter

left+right front:

at the adapter, mounted in step 3.

Use head allen screw M8 x 25 with

washers ø8,4 and selflock nuts M8.

TRIUMPH Street Triple 675/R

Baujahr 2013-2016 / date of manufacture 2013-2016

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

Easyrack

Artikel Nr.: / Item-no.:

6617520 01 01 schwarz/black

Alurack

Artikel Nr.: / Item-no.:

6507520 01 01 schwarz/black

TRIUMPH Street Triple 675/R

Baujahr 2013-2016 / date of manufacture 2013-2016

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

HINWEIS:

Rack soweit hinten montieren, dass sich

die Sitzbank noch aufklappen lässt.

NOTICE:

Mount Rack so far back that the seat can

still be opened.

Alurack:

Easyrack:

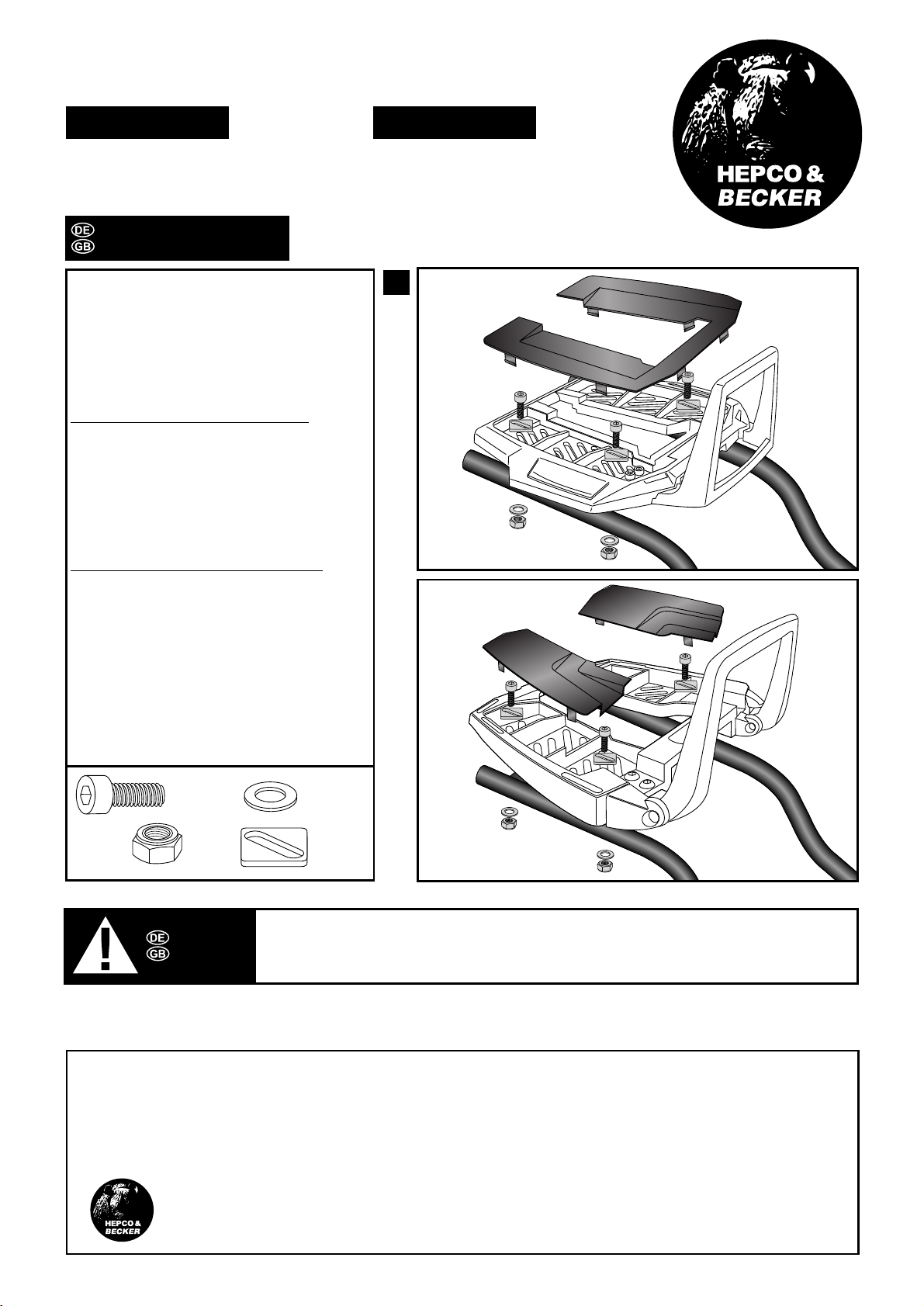

Fastening of the Alurack/Easyracks:

On the tube adapters.

Use allen screws M6 x 20 and special washer

20x20xø6,4. Secure with washers ø6,4 and

self-lock nuts M6. Mount the plastic cover.

Montage des Aluracks/Easyracks:

Das Rack wird mit den Zylinderschrauben

M6x20,den Viereck-Scheiben 20x20xø6,4,

den U-Scheiben ø6,4 und den selbst-

sichernden Muttern M6 auf den Rohradaptern

verschraubt. Anschließend die Kunststoff-

abdeckung des Aluracks montieren.

4x 4x

Als weiteres Zubehör lieferbar:/ Also available:

Hepco & Becker GmbH

An der Steinmauer 6

D-66955 Pirmasens

Germany

Tel.: +49 (0)6331 - 1453 - 100

Fax: +49 (0)6331 - 1453 - 120

eMail: [email protected]

www.hepco-becker.de

Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.

ACHTUNG

CAUTION

Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile

wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.

Control all screw connections after the assembling for tightness! Reassemble the

dismanteled parts. Please notice our enclosed service information.

Easyrack

Artikel Nr.: / Item-no.:

6617520 01 01 schwarz/black

Alurack

Artikel Nr.: / Item-no.:

6507520 01 01 schwarz/black

6307520 00 01 C-Bow Halter / C-Bow holder

5017520 00 01 Motorschutzbügel / Engine guard
