Heraeus HC 0020 Bedienungsanleitung

Heraeus

INDUSTRIETECHNIK

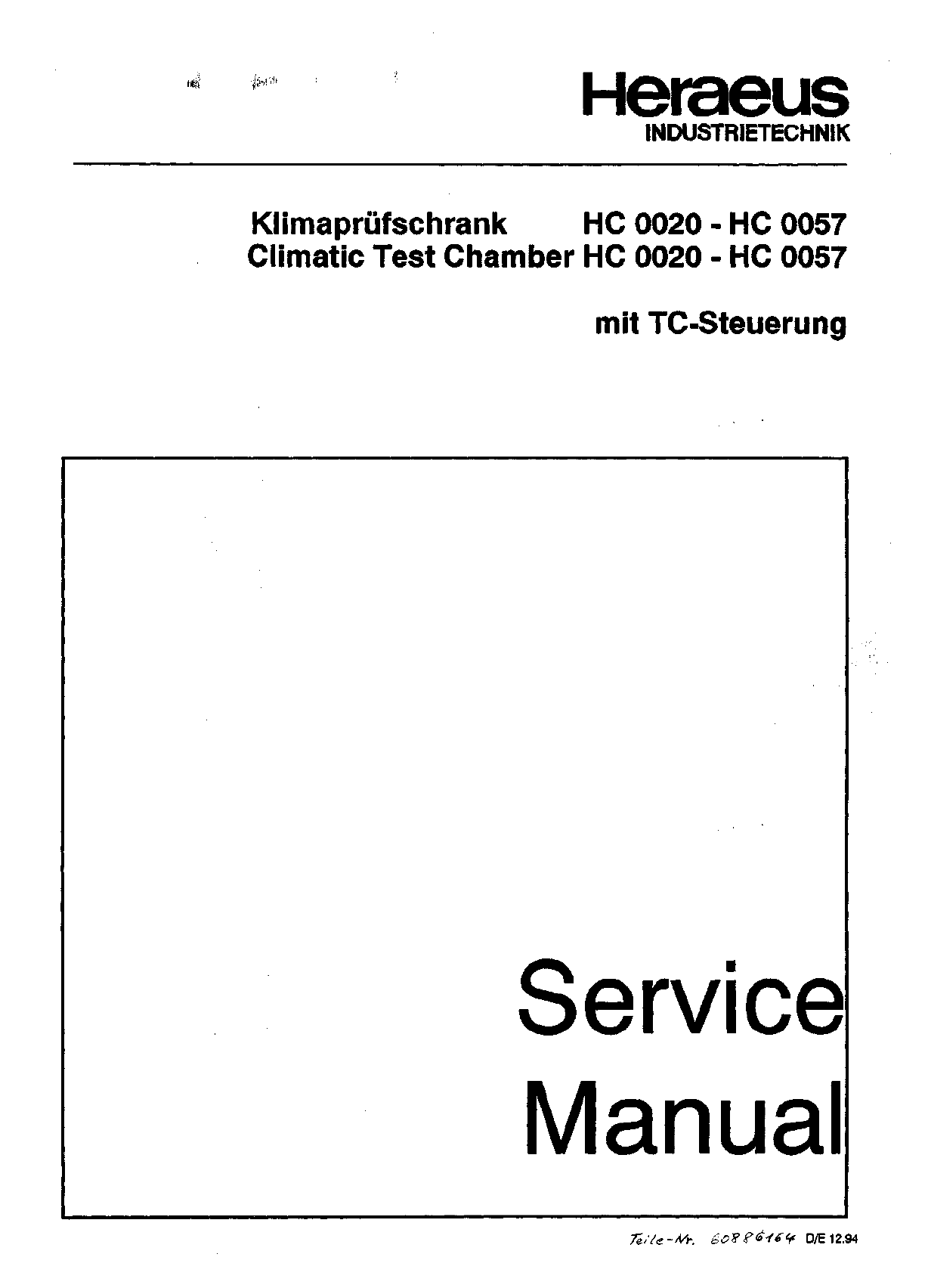

KlimaprufschrankHC0020- HC0057

ClimaticTestChamberHC0020- HC0057

mitTC-Steuerung

Service

Manual

D/E12.94

ServiceManualHetaeus

INDUSTRIETECHNIK

inhaitsverzeichnis/ Tableofcontents

Kaoitel/ Chapter1 AllgemeineHinweise/ generalinformation

Fehlersuche/ Beseitigung/ troubleshooting

Kapitel/ Chapter2 StandardRohrschema/ standardpipingdiagram

Kapitel/ Chapter3 StandardSchaltplane/ standardcircuitdiagrams

StandardSPS-Ausdruck/ standardsystemconfiguration

StandardLogicad/ standardlogicad

Kapitel/ Chapter4 StandardGeratelistenmechanisch/

standardcomponentlistsmechanical

StandardGeratelistenelektrisch/

standardcomponentlistselectrical

Kapitel/ Chapter5 StandardAnlagenKonfiguration/

standardchamberconfiguration

Heraeus

INDUSTRIETECHNIK

AllgemeineHinweise

Fehlersuche/ Beseitigung

Generalinformation

Troubleshooting

SERVICEMANUALHC2020- HC2057Heraeus

VOTSCH

AllgemeineHinweise

1.1GeratelisteDieGeratelisteistvonlinksobennachrechtsuntenwiefoigtaufgebaut:

1.1.1Kennzeichnungder

Geratelisten

1.1.2Bauteil-Bezeichnung

1.1.3Fabrikat-Typ

1.1.4Material-Nr./ Bestell-Nr.

1.1.5Serien-Nr.

(sofernangegeben)

UnterderSpalteKennzeichnungsinddieBauteilkurzbezeichnungen,wie

sieindenRohrleitungs-undSchaltplanenerwahnt

sind,

aufgefuhrt.

DieSortierungderBauteilkurzbezeichnungensindalphanumerisch(A-Z)

Z.B.A1.A2,

B1,...

IndieserSpalteistdieBezeichnungderBauteileaufgefuhrt.

IndieserSpalteistderHerstellerdesbetreffendenBauteilserwahnt.

SindbaugleicheProdukte verschiedenerHerstellerimGerateingebaut,so

sinddiesemit# gekennzeichnet.

DieMaterial-Nr.andertsichdadurchnicht.

UnterdieserNummerwirddasBauteilbeiHeraeus-Votschgefuhrt.

BeiErsatzbedarfistdieseMaterial-Nr.immermitanzugeben.

Anmerkung:Bauteile,dienurinVerbindungmiteinemanderen

BauteillieferbarsindbesitzendieselbeMateriai-Nr.

z.B.

Kondensatorlufter03-M2istimBauteildes

Kompressors03-M3enthalten.

UnterdieserSpalteistdieSerien-Nr.oderderAnderungstermineiner

evtl.

durchgefiihrtenAnderungaufgefuhrt.

z.B.

Ab02/91

Bis01/91

DiesesBauteilistabAuslieferung

Februar1991eingebaut.

DiesesBauteilwurdebiseinschlieBlich

Januar1991 eingebaut.

SERVICEMANUALHC2020- HC2057Heraeus

VOTSCH

1.2SchaltplSneDieSchaltplanesindgeratebezogenzusammengestellt.

DieKoordinaten1 bis8 stellendieStrompfadedar.

InderFuSleistesindvonlinksnachrechtsfolgendeFelderaufgefuhrt.

1.2.1Anderung

1.2.2Gultigkertsbereich

1.2.3Kennzeichnung

1.2.4Querverweise

IrnAnderungsfeldwirddasAnderungsdatumundderfortlaufende

Anderungsindexfestgehalten,: -ungultigeSchaltplanewerden

imKapitel"Anderungen"aufgefuhrt.

ImBezeichnungsfeldsinddieGeratetypenaufgefuhrt,fiirdieder

betreffendeSchaltpiangultigist.IstderSchaltplanfuralleGeratetypen

gultig,

soentfalltderGeratehinweis.

DieIdent-Nr.stellteineRegistrier-Nr.derSchaltplanedar.Beigenerell

gultigenSchaltplanenwirdzurIdent-Nr.nocheinSprachkennzeichenan-

gefugt.z.B."d"furdeutsch;"e"furenglisch.

DerUmfangderSchaltplaneistausderBlattnummerersichtlich.

InnerhaibderSchaltplanesindQuerverweiseaufdieeinzeinenSchaltplan-

biatteraufgefuhrt.

DieseQuerverweisesindmiteinemSchragstrichundderzugehorigen

KennzeichnungfurStrompfadundBlattversehen.

z.B.

AufBlatt1/8isteinQuerverweisvonPE/ 3.1angebracht.

Diesbedeutet:/3.1

FortsetzungderAnschlusse-

aufBlatt3

Strompfad1

undumgekehrtistaufBlatt3 derRuck-Querverweis

/1.8aufgefuhrt.

HC0020- HC0057

SERVICE

MANUAL

HC2020-HC2057

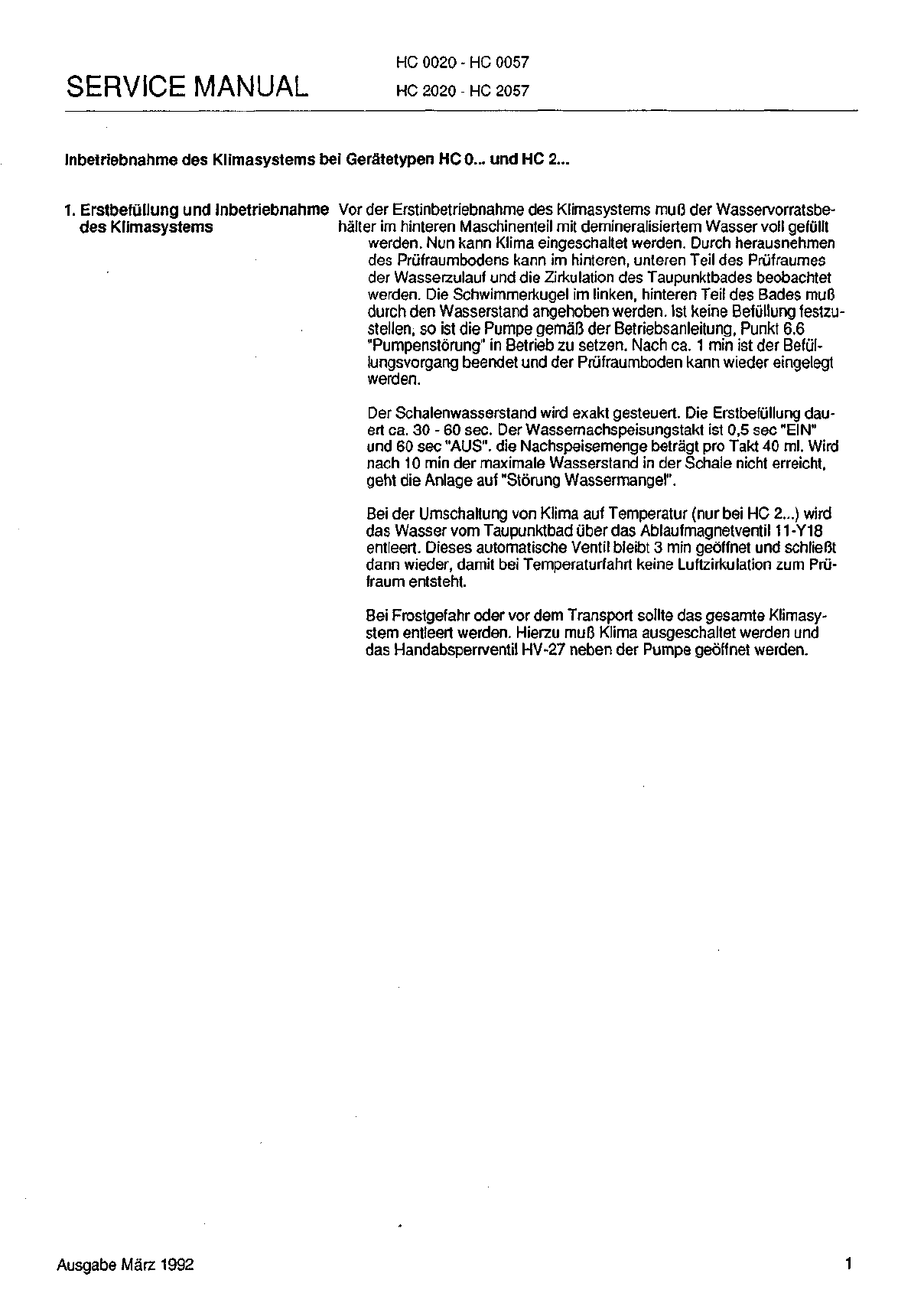

InbetriebnahmedesKlimasystemsbeiGeratetypenHC0...undHC2...

ErstbefullungundInbetriebnahmeVorderErstinbetriebnahmedesKlimasystemsmuBderWasservorratsbe-

desKlimasystemshalterimhinterenMaschinenteilmitdemineralisiertemWasservollgefiillt

werden.

NunkannKlimaeingeschaltetwerden.Durchherausnehmen

desPriifraumbodenskannimhinteren,unterenTeildesPriifraumes

derWasserzulaufunddieZirkulationdesTaupunktbadesbeobachtet

werden.

DieSchwimmerkugelimlinken,hinterenTeildesBadesmul3

durchdenWasserstandangehobenwerden.1stkeineBefullungfestzu-

stellen,

soistdiePumpegemaBderBetriebsanleitung,Punkt6.6

"Pumpenstorung"inBetriebzu setzen.Nachca.1 ministderBeful-

iungsvorgangbeendetundderPrufraumbodenkannwiedereingelegt

werden.

DerSchalenwasserstandwirdexaktgesteuert.DieErstbefullungdau-

ertca.30- 60sec.DerWassernachspeisungstaktist0,5sec"EIN"

und60sec"AUS".dieNachspeisemengebetragtproTakt40ml.Wird

nach10mindermaximaleWasserstandinderSchalenichterreicht,

gehtdieAnlageauf"StorungWassermangel".

BeiderUmschaltungvonKlimaaufTemperatur(nurbeiHC2...)wird

dasWasservomTaupunktbaduberdasAblaufmagnetventil11-Y18

entleert.DiesesautomatischeVentilbleibt3 mingeoffnetundschlieBt

dannwieder,damitbeiTemperaturfahrtkeineLuftzirkulationzumPru-

fraumentsteht.

BeiFrostgefahrodervordemTransportsolltedasgesamteKlimasy-

stementleertwerden.HierzumuBKlimaausgeschaltetwerdenund

dasHandabsperrventilHV-27nebenderPumpegeoffnetwerden.

AusgabeMarz1992

SERVICEMANUAL

HC0020

0057

HC2020

2057

Hinweis

zur

Fehlermeldung

"WassermangelFeuchtesystem"Tritt

beiHC

0/2-Gera"ten

der

Fehler"WassermangelFeuchtesystem"auch

weiterhinauf,obwohlsichWasser

VorratsbehaMterbefindet(mind,

bis

zurHalfte)undobwohldieBeseitigung

der

Pumpentstorunggem.Betriebs-

anleitungdurchgefuhrtwurde,

soistdie

weitereStorungsursache

evtl.

Magnetventil11-Y54

suchen.

Ursachehierfurist,

da0

sichSchmutzteile

auf

demSitzdesMagnetventils

ablagernund

ein

exaktesSchlieBenverhindem.

Die

Pumpesaugtsomit

Luft

undderWasserkreislaufkommtnicht

Gang.

ZurReinigungdasMagnetventilauseinanderbauenunddenVentilsitz

reini-

gen.

Klimasystemwieder

Betriebnehmen.

11-Y19

21-5V1

<-;

21-F54

_012_

AusgabeMarz

1992

Heraeus

VOTSCHHC2020- HC2057SERVICEMANUAL

Generalinformation

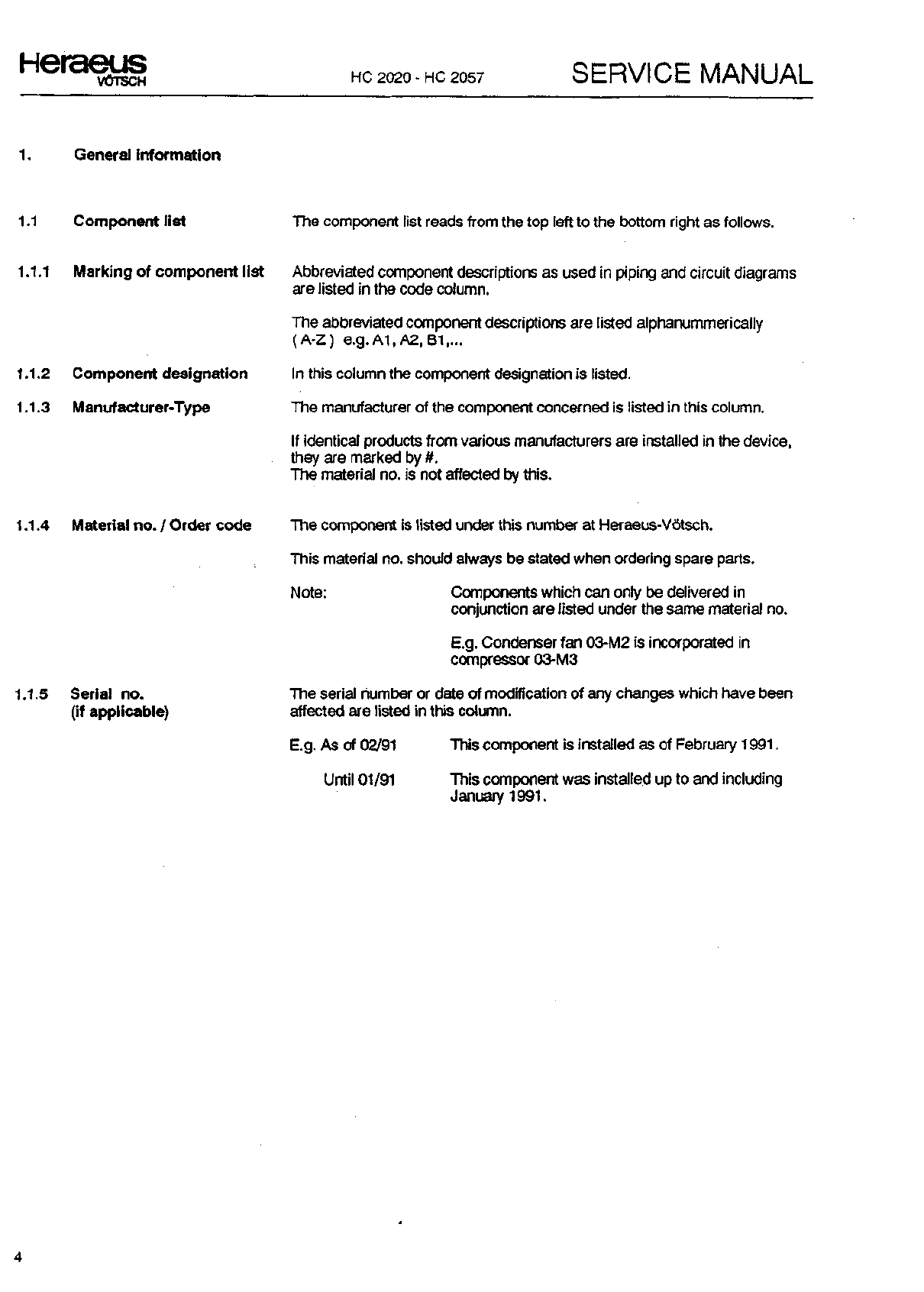

1.1ComponentlistThecomponentlistreadsfromthetoplefttothebottomrightasfollows.

1.1.1MarkingofcomponentlistAbbreviatedcomponentdescriptionsasusedinpipingandcircuitdiagrams

arelistedinthecodecolumn.

1.1.2Componentdesignation

1.1.3Manufacturer-Type

Theabbreviatedcomponentdescriptionsarelistedalphanummerically

(A-Z)e.g.A1,A2,

B1,...

Inthiscolumnthecomponentdesignationislisted.

Themanufacturerofthecomponentconcernedislistedinthiscolumn.

Ifidenticalproductsfromvariousmanufacturersareinstalledinthedevice,

theyaremarkedby#.

Thematerialno.isnotaffectedbythis.

1.1.4Materialno./ Ordercode

1.1.5Serialno.

(ifapplicable)

ThecomponentislistedunderthisnumberatHeraeus-Votsch.

Thismaterialno.shouldalwaysbestatedwhenorderingspareparts.

Note:

Componentswhichcanonlybedeliveredin

conjunctionarelistedunderthesamematerialno.

E.g.Condenserfan03-M2isincorporatedin

compressor03-M3

Theserialnumberordateofmodificationofanychangeswhichhavebeen

affectedarelistedinthiscolumn.

Eg.

Asof02/91

Until01/91

ThiscomponentisinstalledasofFebruary1991.

Thiscomponentwasinstalleduptoandincluding

January1991.

Heraeus

VOTSCHHC2020- HC2057

SERVICE

MANUAL

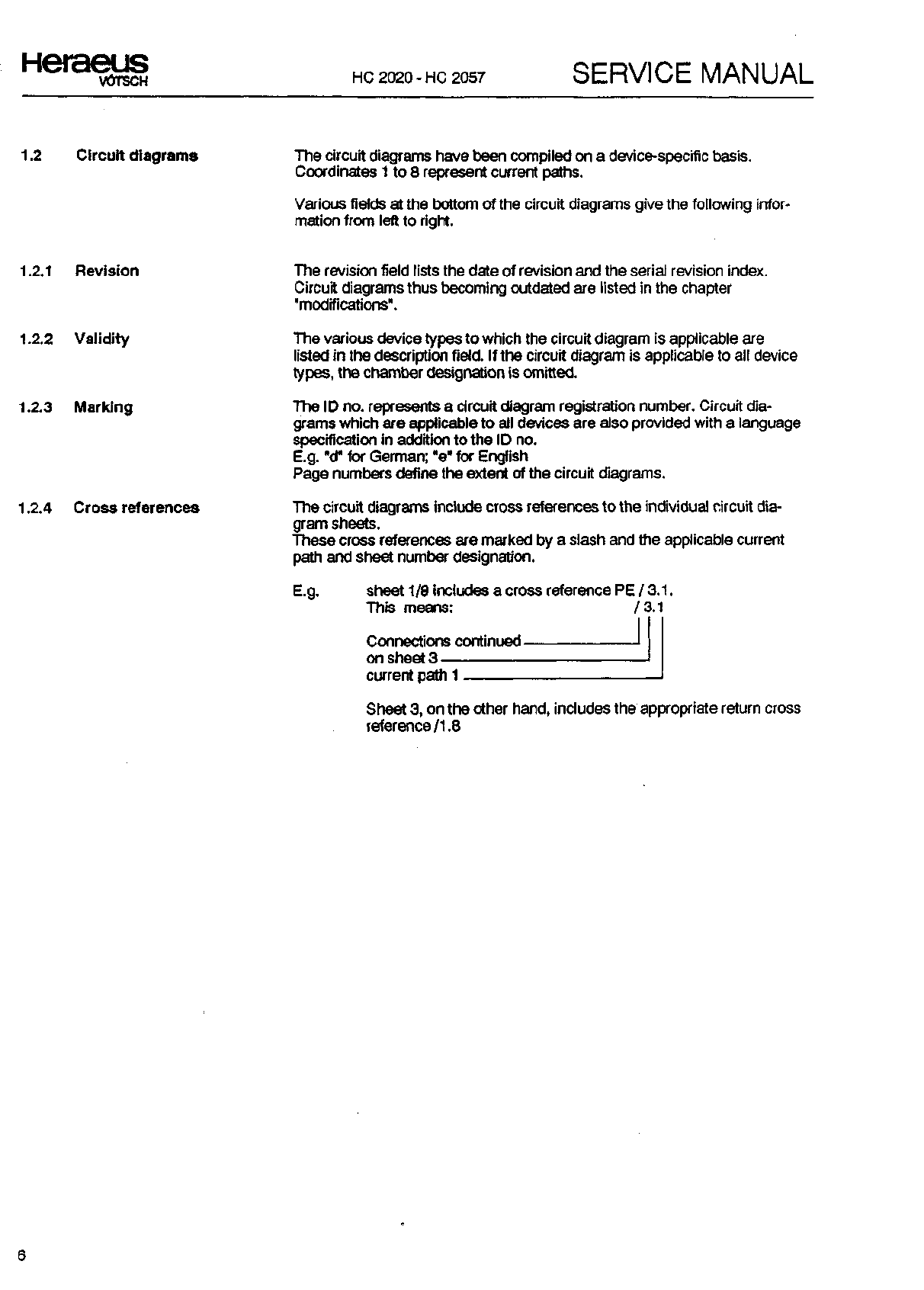

1.2CircuitdiagramsThecircuitdiagramshavebeencompiledona device-specificbasis.

Coordinates1to8 representcurrentpaths.

Variousfieldsatthebottomofthecircuitdiagramsgivethefollowinginfor-

mationfromlefttoright.

1.2.1Revision

1.2.2Validity

1.2.3Marking

1.2.4Crossreferences

Therevisionfieldliststhedateofrevisionandtheserialrevisionindex.

Circuitdiagramsthusbecomingoutdatedarelistedinthechapter

"modifications".

Thevariousdevicetypestowhichthecircuitdiagramisapplicableare

listedinthedescription

field.

Ifthecircuitdiagramisapplicabletoalldevice

types,

thechamberdesignationisomitted.

TheIDno.representsa circuitdiagramregistrationnumber.Circuitdia-

gramswhichareapplicabletoalldevicesarealsoprovidedwitha language

specificationinadditiontotheIDno.

E.g."d"forGerman;"e"forEnglish

Pagenumbersdefinetheextentofthecircuitdiagrams.

Thecircuitdiagramsincludecrossreferencestotheindividualcircuitdia-

gramsheets.

Thesecrossreferencesaremarkedbya slashandtheapplicablecurrent

pathandsheetnumberdesignation.

E.g.sheet1/9includesa crossreferencePE/3.1.

Thismeans:/3.1

Connectionscontinued-

onsheet3

currentpath1

Sheet3,ontheotherhand,includestheappropriatereturncross

reference/1.8

SERVICEMANUALHC0020- HC0057

HC2020- HC2057

InitialOperationofHumidificationSystemofChambersHC0 ...andHC2...

1.Initial

filling-upandoperation

ofthehumidificationsystemPriortooperatingthehumidificationsystem,thewatersupplytankinthe

rearofthemachinesectionmustbetopped-upwithdemineralizedwater.

Thenthehumidificationsystemcanbestarted.Ifyouremovethetestspa-

cefloorplate,youcanseethewaterinletinthelowerrearpartofthetest

spaceandthecirculationofthedewpoint

bath.

Thefloatballintherear

leftpartofthebathshouldbeliftedbythewaterlevel.Ifthefilling-upfails,

activatethepumpaccordingtooperatinginstructions(item6.6"pump

faults").Thefillingprocesstakes approx.1 minute.Replaceflooroftest

chamber.

Thelevelinthewaterbathisaccuratelycontrolled.Theinitial fillingpro-

cesslastsabout30- 60sees.Thewaterfeedingcyclefor"ON"is.5sec.,

for"OFF"60sees.Thefeedingquantitypercycleis40ml.Ifmaximum

bathlevelisnotreachedafter10minutes,a faultsignalindicating"lackof

water"willbeemitted.

Incaseofchangeoverfrom"humidity"to"temperature"(thisappliesonly

toHC2...)thewaterfromthedewpointbathisdrainedviasolenoiddis-

chargevalve11-Y18.Thisautomaticvalvestaysopenfor3 minutes,then

itclosesagaintopreventthecirculationofairduring thethermaltesting

process.

Torenderitfrost-resistantandpriortotransport,theentirehumidification

systemshouldbedrained.Forthispurpose,switchoffthehumidification

systemandopenthemanualcheckvalveHV-27nexttothepump.

AusgabeJuni1993
