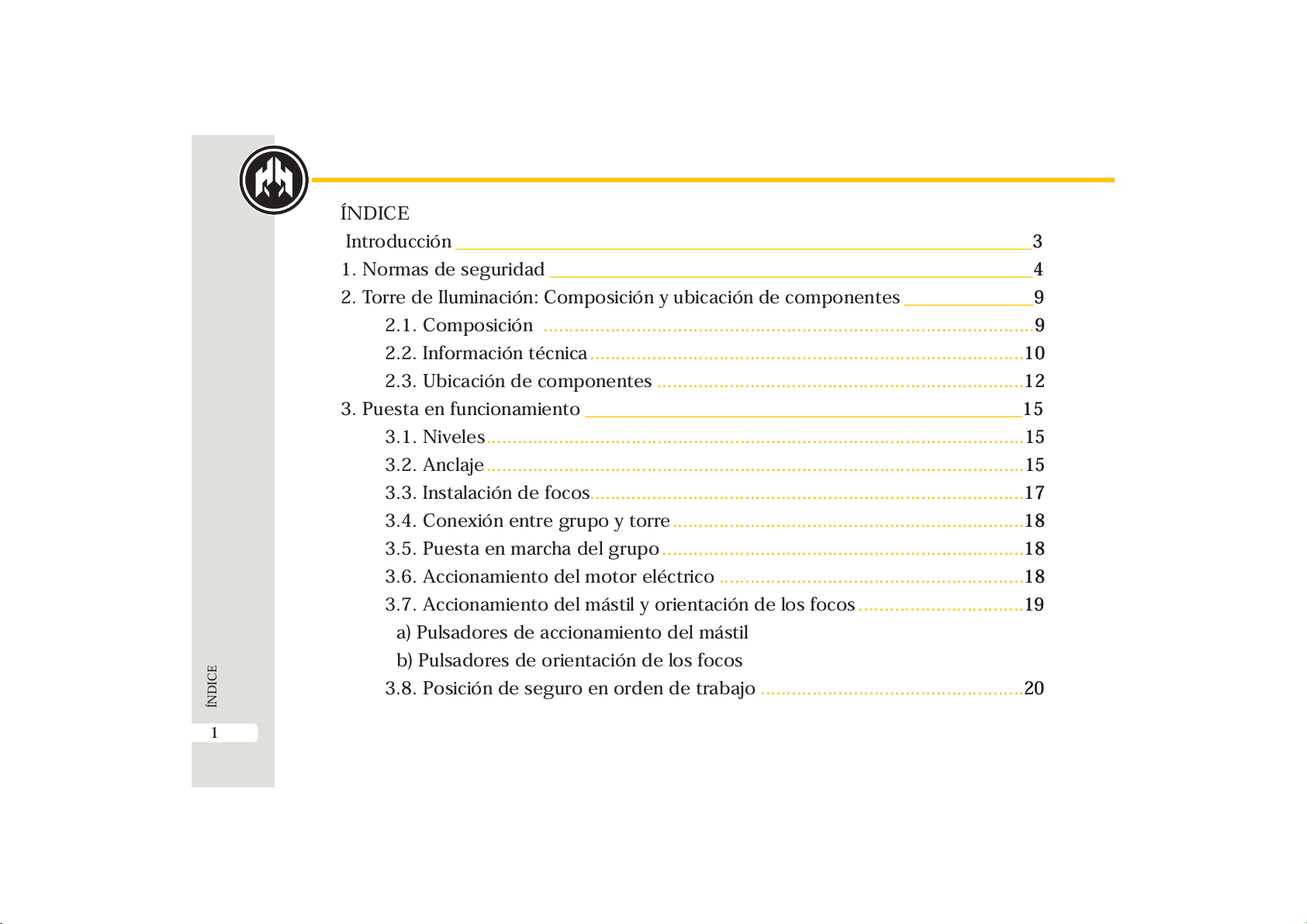

ÍNDICE

Introducción

Normas de seguridad

Torre de Iluminación: Composición y ubicación de componentes

2.1.

Composición

2.2.

Información técnica

2.3.

Ubicación de componentes

Puesta en funcionamiento

3.1.

Niveles

3.2.

Anclaje

3.3.

Instalación de focos

3.4.

Conexión entre grupo y torre

3.5.

Puesta en marcha del grupo

3.6.

Accionamiento del motor eléctrico

3.7.

Accionamiento del mástil y orientación de los focos

a) Pulsadores de accionamiento del mástil

b) Pulsadores de orientación de los focos

3.8.

Posición de seguro en orden de trabajo

______________________________________________________________3

____________________________________________________4

______________9

...............................................................................................9

....................................................................................10

.......................................................................12

_______________________________________________15

........................................................................................................15

....................................................................................17

....................................................................18

......................................................................18

...........................................................18

................................19

...................................................20

______________________________________________________________3

____________________________________________________4

______________9

...............................................................................................9

....................................................................................10

.......................................................................12

_______________________________________________15

........................................................................................................15

....................................................................................17

....................................................................18

......................................................................18

...........................................................18

................................19

...................................................20

...............................................................21

_____________________________22

.......................................................................................22

.....................................................................................22

.......................................................22

..................................................................22

..............................................................22

...............................................................................22

...............................................................22

________________________________23

_________________________________________________23

________________________________________________24

_________________________________________________27

_____________________________________________28

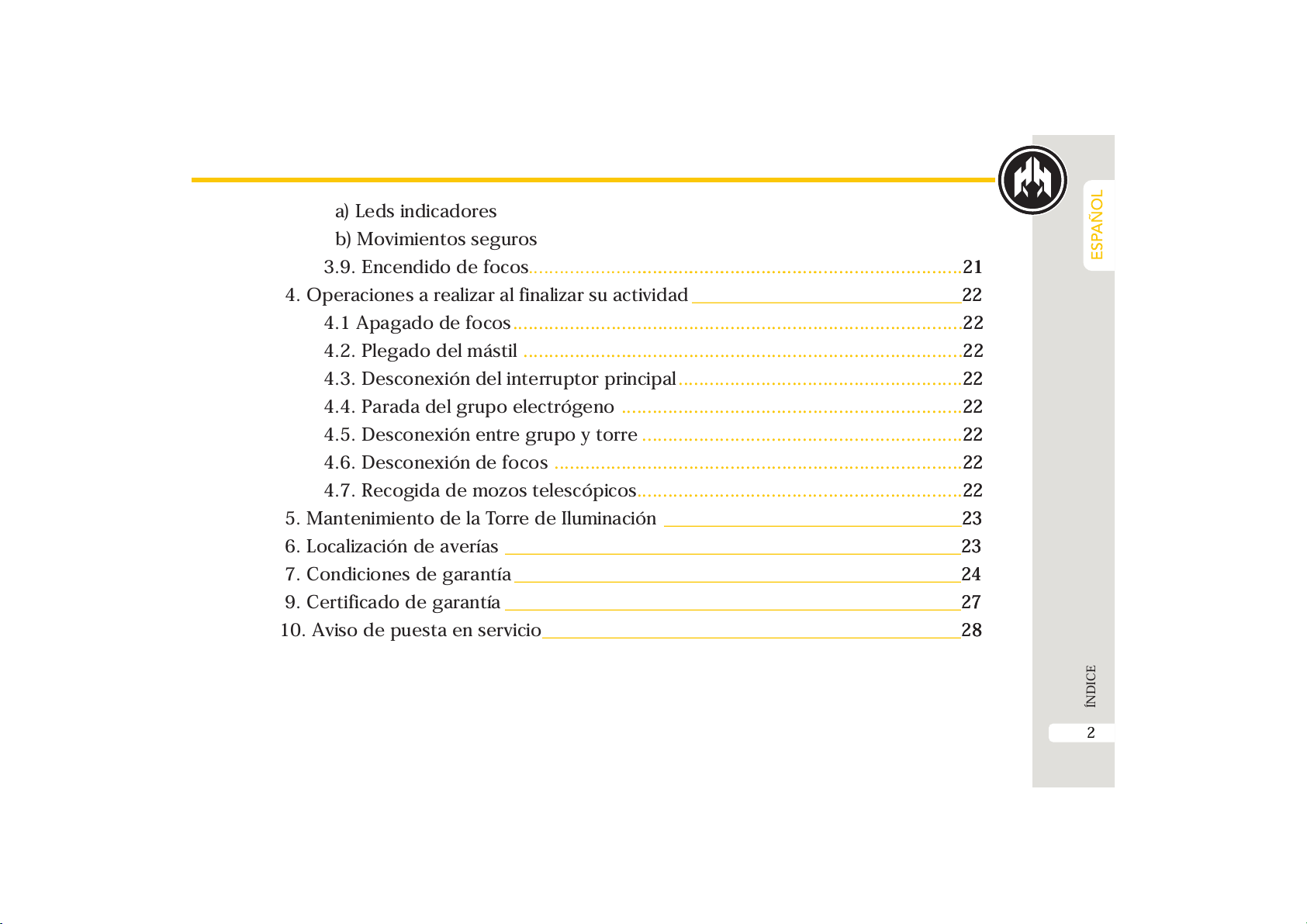

a) Leds indicadores

b) Movimientos seguros

3.9.

Encendido de focos

Operaciones a realizar al finalizar su actividad

4.1

Apagado de focos

4.2.

Plegado del mástil

4.3.

Desconexión del interruptor principal

4.4.

Parada del grupo electrógeno

4.5.

Desconexión entre grupo y torre

4.6.

Desconexión de focos

4.7.

Recogida de mozos telescópicos

Mantenimiento de la Torre de Iluminación

Localización de averías

Condiciones de garantía

Certificado de garantía

10.

Aviso de puesta en servicio

....................................................................................21

_____________________________22

.......................................................................................22

.....................................................................................22

.......................................................22

..................................................................22

..............................................................22

...............................................................................22

...............................................................22

________________________________23

_________________________________________________23

________________________________________________24

_________________________________________________27

_____________________________________________28

ÍNDICE

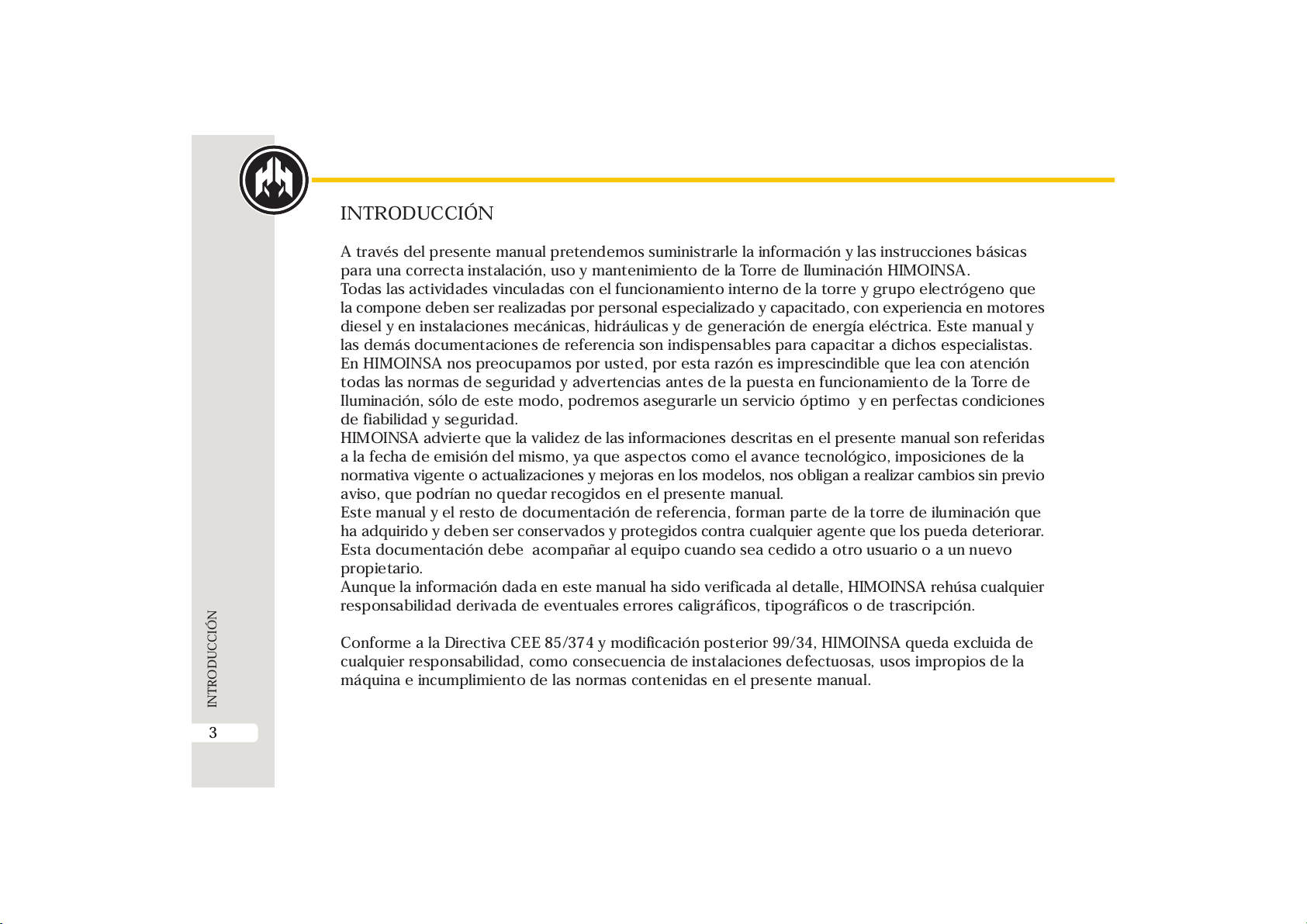

INTRODUCCIÓN

A través del presente manual pretendemos suministrarle la información y las instrucciones básicas

para una correcta instalación, uso y mantenimiento de la Torre de Iluminación HIMOINSA.

Todas las actividades vinculadas con el funcionamiento interno de la torre y grupo electrógeno que

la compone deben ser realizadas por personal especializado y capacitado, con experiencia en motores

diesel y en instalaciones mecánicas, hidráulicas y de generación de energía eléctrica. Este manual y

las demás documentaciones de referencia son indispensables para capacitar a dichos especialistas.

En HIMOINSA nos preocupamos por usted, por esta razón es imprescindible que lea con atención

todas las normas de seguridad y advertencias antes de la puesta en funcionamiento de la Torre de

Iluminación, sólo de este modo, podremos asegurarle un servicio óptimo y en perfectas condiciones

de fiabilidad y seguridad.

HIMOINSA advierte que la validez de las informaciones descritas en el presente manual son referidas

a la fecha de emisión del mismo, ya que aspectos como el avance tecnológico, imposiciones de la

normativa vigente o actualizaciones y mejoras en los modelos, nos obligan a realizar cambios sin previo

aviso, que podrían no quedar recogidos en el presente manual.

Este manual y el resto de documentación de referencia, forman parte de la torre de iluminación que

ha adquirido y deben ser conservados y protegidos contra cualquier agente que los pueda deteriorar.

Esta documentación debe acompañar al equipo cuando sea cedido a otro usuario o a un nuevo

propietario.

Aunque la información dada en este manual ha sido verificada al detalle, HIMOINSA rehúsa cualquier

responsabilidad derivada de eventuales errores caligráficos, tipográficos o de trascripción.

Conforme a la Directiva CEE 85/374 y modificación posterior 99/34, HIMOINSA queda excluida de

cualquier responsabilidad, como consecuencia de instalaciones defectuosas, usos impropios de la

máquina e incumplimiento de las normas contenidas en el presente manual.

NORMAS DE SEGURIDAD

Antes de trabajar en la máquina lea atentamente las normas de seguridad indicadas e infórmese de

los requisitos locales establecidos en materia de seguridad.

La instalación, funcionamiento, mantenimiento y reparaciones sólo se llevarán a cabo por personal

autorizado y competente.

El propietario es responsable del mantenimiento de la Torre de iluminación en condiciones de seguridad.

Las piezas y accesorios deben ser reemplazados si no están en condiciones de funcionamiento.

1.1. Precauciones generales de seguridad.

No permita que se acerquen a la Torre de iluminación personas no autorizadas.

Prohíba que se acerquen a la torre personas que lleven marcapasos, debido a las posibles

interferencias electromagnéticas sobre los aparatos cardioestimuladores.

No acercarse a la torre llevando ropas amplias u objetos que puedan ser atraídos por el flujo

de aire o por los órganos móviles del motor.

Queda prohibido excluir y/o desmontar los dispositivos de seguridad.

Queda prohibido apoyarse sobre la torre de iluminación o dejar objetos en la misma.

NORMAS DE SEGURIDAD

En el caso de que la torre de iluminación vaya accionada por grupos de accionamiento automático,

es necesario:

Colocar una luz roja en una posición bien visible y que se encienda cuando el grupo está en

marcha.

Colocar un letrero de peligro que avise de la posibilidad de que se produzca un arranque

automático e improvisto de la máquina.

Colocar un letrero de obligación que indique que "Todas las operaciones de mantenimiento

deben ser efectuadas con el grupo en la posición de BLOQUEO".

Para la parada de emergencia del grupo, presionar el pulsador de "parada de emergencia",

situado en el grupo, o el pulsador de emergencia a instalar en el exterior de la sala de máquinas.

1.2. Seguridad en la recepción, almacenamiento y desembalaje.

A la recepción de la torre de iluminación comprobar que el material recibido corresponde al

albarán de entrega y que la mercancía esté en perfectas condiciones.

Para la elevación y el transporte de la torre deben emplearse aparatos elevadores de suficiente

capacidad. Todas las piezas sueltas o pivotantes deben sujetarse de manera segura antes de

levantar.

En la movilización de la torre de iluminación, y en especial en la elevación, se recomienda utilizar

los puntos disponibles para su seguro y cómodo desplazamiento.

NORMAS DE SEGURIDAD

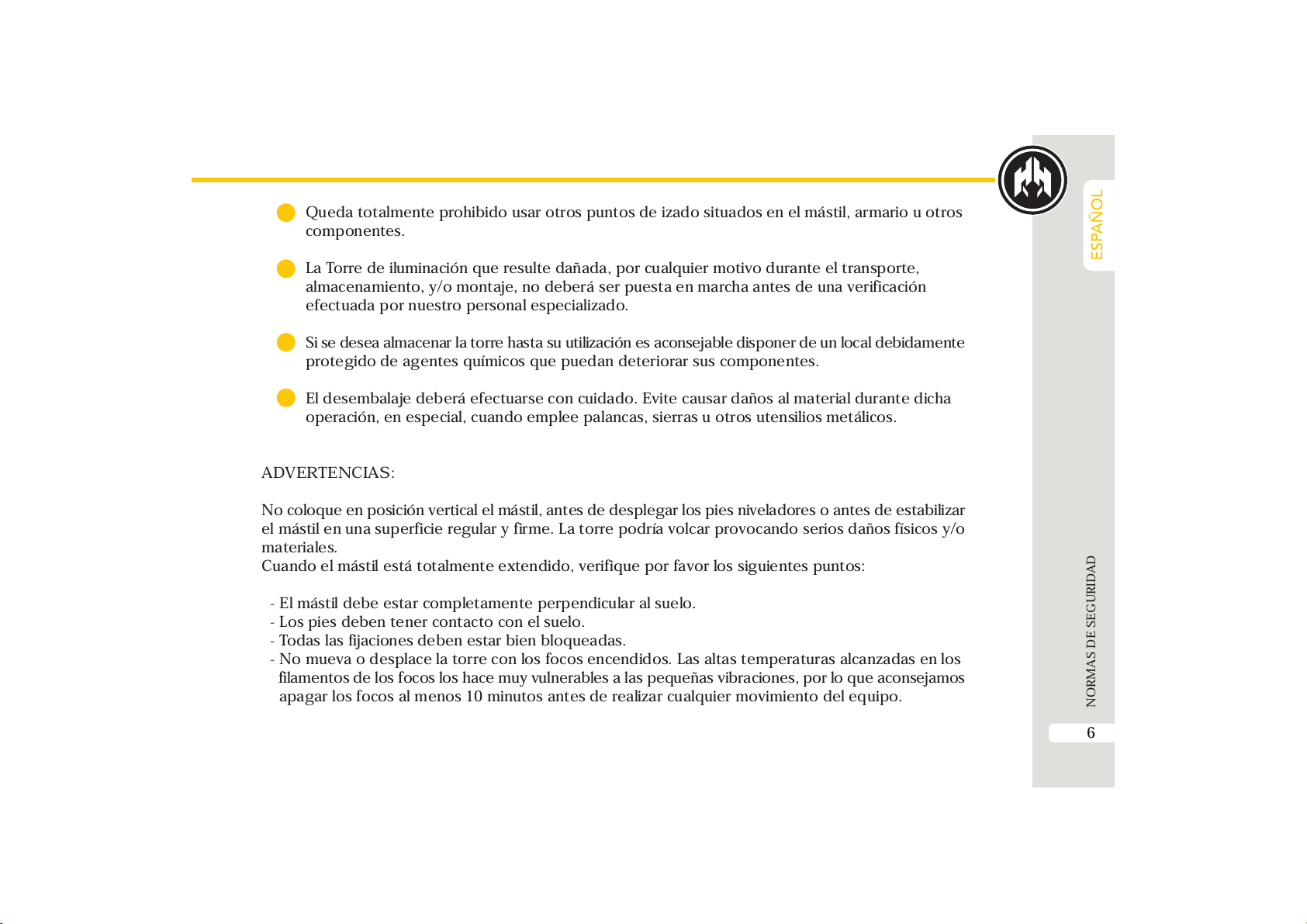

Queda totalmente prohibido usar otros puntos de izado situados en el mástil, armario u otros

componentes.

La Torre de iluminación que resulte dañada, por cualquier motivo durante el transporte,

almacenamiento, y/o montaje, no deberá ser puesta en marcha antes de una verificación

efectuada por nuestro personal especializado.

Si se desea almacenar la torre hasta su utilización es aconsejable disponer de un local debidamente

protegido de agentes químicos que puedan deteriorar sus componentes.

El desembalaje deberá efectuarse con cuidado. Evite causar daños al material durante dicha

operación, en especial, cuando emplee palancas, sierras u otros utensilios metálicos.

ADVERTENCIAS:

No coloque en posición vertical el mástil, antes de desplegar los pies niveladores o antes de estabilizar

el mástil en una superficie regular y firme. La torre podría volcar provocando serios daños físicos y/o

materiales.

Cuando el mástil está totalmente extendido, verifique por favor los siguientes puntos:

- El mástil debe estar completamente perpendicular al suelo.

- Los pies deben tener contacto con el suelo.

- Todas las fijaciones deben estar bien bloqueadas.

- No mueva o desplace la torre con los focos encendidos. Las altas temperaturas alcanzadas en los

filamentos de los focos los hace muy vulnerables a las pequeñas vibraciones, por lo que aconsejamos

apagar los focos al menos 10 minutos antes de realizar cualquier movimiento del equipo.

INORMAS DE SEGURIDAD

- No pliegue el mástil del equipo antes de haberlo recogido.

- No abra la válvula de control de presión de la parte inferior del mástil con éste desplegado.

1.3. Seguridad durante la instalación y primera puesta en servicio.

Para instalaciones provisionales, es suficiente con apoyar el grupo sobre un terreno bien nivelado,

para instalaciones que deben perdurar más tiempo, es aconsejable la construcción de cimientos.

La instalación del Grupo Electrógeno y sus correspondientes accesorios deben ser efectuados

por personal especializado. Ante cualquier dificultad en la instalación, consulte con el Departamento

Técnico de Himoinsa.

Debe conocer los procedimientos de emergencia relacionados con la instalación a ejecutar.

Lleve siempre el casco protector, calzado y guantes de seguridad, gafas de protección y ropa

ajustada.

No modifique las protecciones originarias, situadas en todas las partes rotatorias expuestas,

en las superficies calientes, en las tomas de aire, en las correas y en las partes en tensión.

No deje partes desmontadas, herramientas o cualquier otro accesorio sobre el motor, en sus

cercanías o en el local de grupo electrógeno.

No deje nunca líquidos inflamables o trapos empapados de líquido inflamable cerca del grupo,

cerca de aparatos eléctricos o de partes de instalación eléctrica (incluidas las lámparas).

Tome todas las precauciones posibles para evitar riesgos eléctricos; comprobar que haya una

instalación de tierra y que haya sido realizada con arreglo a las Normas.

NORMAS DE SEGURIDAD

Coloque un letrero de "PROHIBIDO EFECTUAR MANIOBRAS" en todos los órganos de

seccionamiento que aíslan las partes de instalación sobre las que se debe trabajar.

Instale las protecciones necesarias para la seguridad en las partes que completan la instalación.

Aísle todos los enlaces e hilos desconectados. No deje destapados los bornes de potencia del

generador.

Conecte a la instalación de tierra todos los puntos relativos de conexión previstos en el grupo

electrógeno y sus accesorios.

Verifique y compruebe que los enlaces eléctricos de potencia y de los servicios auxiliares estén

realizados correctamente.

Cuando se instale la batería, conecte primero el borne positivo, seguido del negativo. El polo

negativo al bloque del motor.

Compruebe que el sentido cíclico de las fases concuerde con el de red.

Individualice la posición de los pulsadores de parada de emergencia, de las válvulas interceptoras

rápidas del combustible, de los interruptores y de otros eventuales sistemas de emergencia

presentes en la instalación.

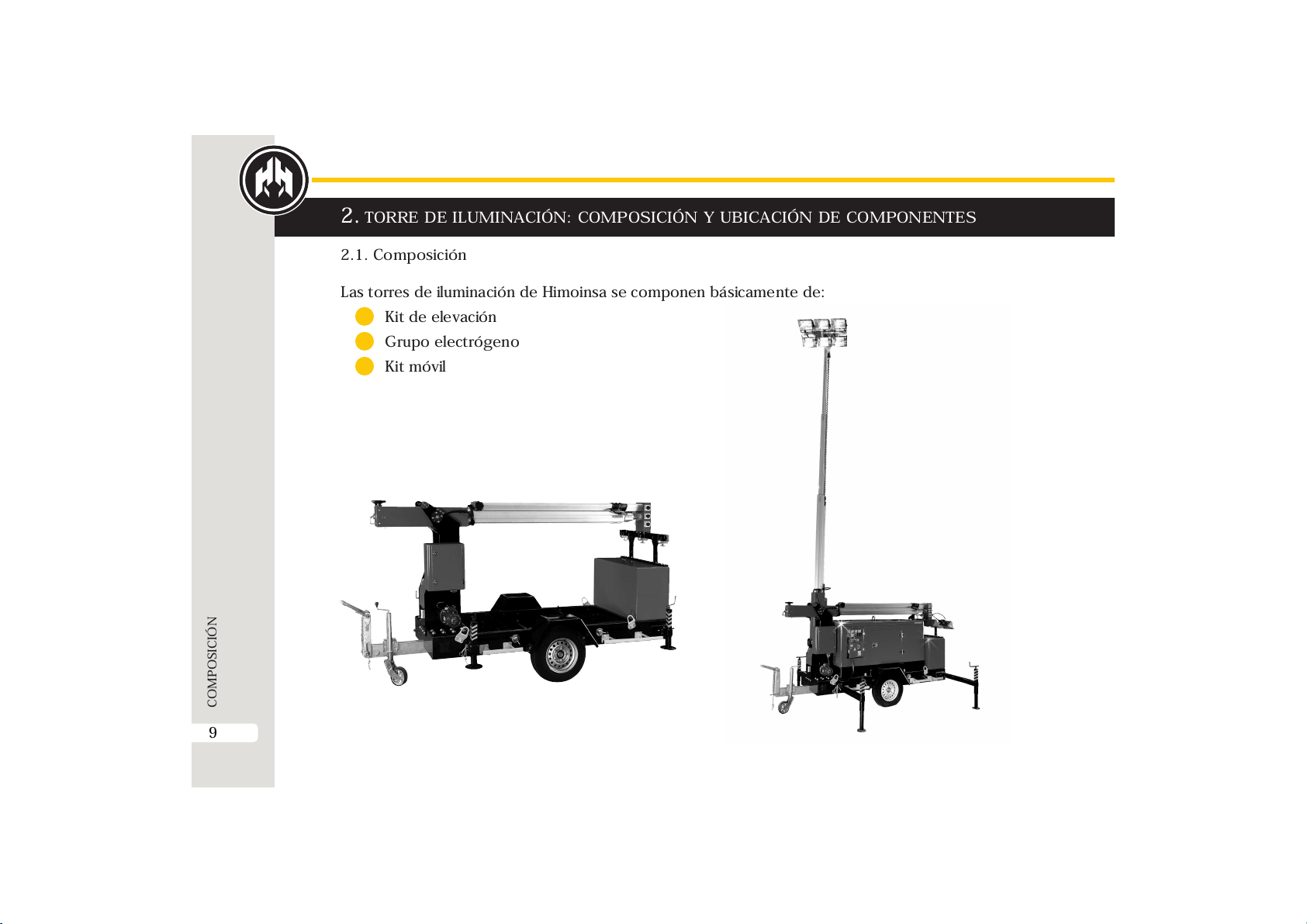

COMPOSICIÓN

TORRE DE ILUMINACIÓN: COMPOSICIÓN Y UBICACIÓN DE COMPONENTES

2.1. Composición

Las torres de iluminación de Himoinsa se componen básicamente de:

Kit de elevación

Grupo electrógeno

Kit móvil

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Himoinsa Beleuchtungsausrüstung Handbücher

Himoinsa

Himoinsa KT8000 Service-Handbuch

Beliebte Beleuchtungsausrüstung Handbücher anderer Marken

Brizo

Brizo 8SP-MU-4 Bedienungsanleitung

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Bedienungsanleitung

IKEA

IKEA BJÖRKSPIREA Bedienungsanleitung

Laserworld

Laserworld Evolution Series ES-400RGB Bedienungsanleitung

Alien

Alien RG STAR Bedienungsanleitung

EuroLite

EuroLite LED B-40 Bedienungsanleitung

Qazqa

Qazqa Suplux SL 3 Black 103062 Bedienungsanleitung

Commercial Electric

Commercial Electric 54568141 Bedienungsanleitung

CREE LIGHTING

CREE LIGHTING 304 Series Bedienungsanleitung

Goobay

Goobay 49867 Bedienungsanleitung

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Bedienungsanleitung

Alkalite

Alkalite Krypton KT-81 Bedienungsanleitung

Clas Ohlson

Clas Ohlson GU10 Bedienungsanleitung

DTS

DTS DELTA 10 F Bedienungsanleitung

ring

ring Solar Steplight Bedienungsanleitung

One Stop Gardens

One Stop Gardens 57696 Montageanleitung

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Bedienungsanleitung

SIREM

SIREM Swimeo A2 Bedienungsanleitung
