Hirschmann Car Communication AUTA 6000 Series Technisches Datenblatt

Gebrauchs- und

Pflegeanleitung

AUTA 6000 ...

Für den Kunden bestimmt

Instructions for use and

maintenance

Intended to the customer

Mode d'emploi et

d'entretien

Destiné au client

Sehr geehrter Kunde!

Sie haben sich für eine elektronisch

gesteuerte Hirschmann-Automatic-

Antenne entschieden. Herzlichen

Glückwunsch.

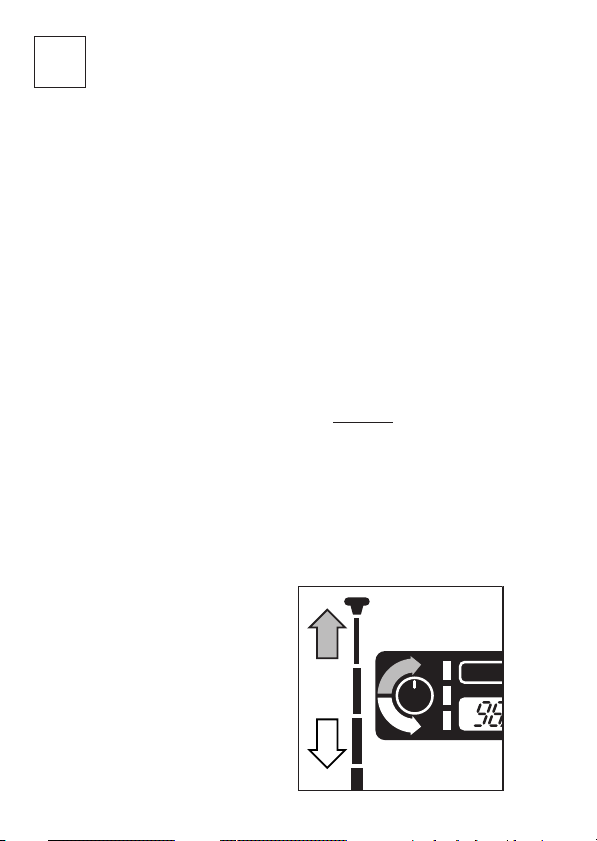

"Bedienen" müssen Sie Ihre neue

Antenne praktisch nicht. Schalten

Sie Ihr Autoradio/-telefon ein, fährt

das Teleskop selbsttätig auf

Empfang.

Wenn Sie Ihr Autoradio/-telefon

ausschalten und Ihren Wagen

abstellen, können Sie auch die

Antenne praktisch vergessen, das

Teleskop fährt wieder selbsttätig

ein. Bitte versuchen Sie niemals

das Teleskop von Hand gewaltsam

einzuschieben oder auszuziehen.

Das Teleskop wir durch einen ver-

zahnten Kunststoffdraht ausge-

schoben bzw. eingezogen. Der

Antrieb besteht aus einem Elektro-

motor mit nachgeschaltetem

Getriebe.

Die elektronische Steuerungseinheit

ersetzt die bisher mechanischen

und elektro-mechanischen Bauteile

wie z. B. Rutschkupplung, Relais

und die mechanischen Kontakte im

Endlagenschalter. Die Antenne ist

dadurch weitgehend verschleißfrei!

Demzufolge hat Ihre neue Antenne

eine konstant hohe Schubkraft.

Funktionsbedingt nimmt diese

elektronische Steuereinheit einen

minimalen Ruhestrom von nur ca.

2 mA auf.

Hirschmann wünscht

Ihnen guten Empfang!

Wie funktioniert Ihre

neue Hirschmann-

Automatic-Antenne?

Beim Steuerimpuls (Ein- oder Aus-

schalten des Autoradios/

-telefons) wird der Motor ca. 12 sec.

lang mit einem auf ca. 2,6 A

begrenzten Betriebsstrom versorgt.

Im Motor ist eine Temperatur-

schutzschaltung integriert, die den

Motor sowie die Elektronik schützt.

Häufiges Aus- und Einfahren - z. B.

wenn die Antenne zum Spielen

mißbraucht wird - kann in der

Antenne zu einer Temperatur-

erhöhung von über 85 °C führen.

Die Antenne reduziert in diesem

Fall den maximal möglichen Strom

bis die Temperaturschutzschaltung

anspricht und nur noch der

Abschaltstrom von ca. 300 mA

fließt. Nach einer Erholzeit (Abkühl-

phase) von ca. 1 Minute ist die

Antenne wieder voll funktionsfähig,

d. h. sie schaltet sich selbsttätig

wieder ein.

Ihrer neuen Antenne liegen zwei

Auto-Antennen-Pflegetüchlein -

AUTA 135 - bei.

Antennen ganz allgemein sind

besonders rauhen Umweltbedin-

gungen ausgesetzt. Regen und

Schmutz, Sand und Eis können

besonders dem Teleskop hart

zusetzen.

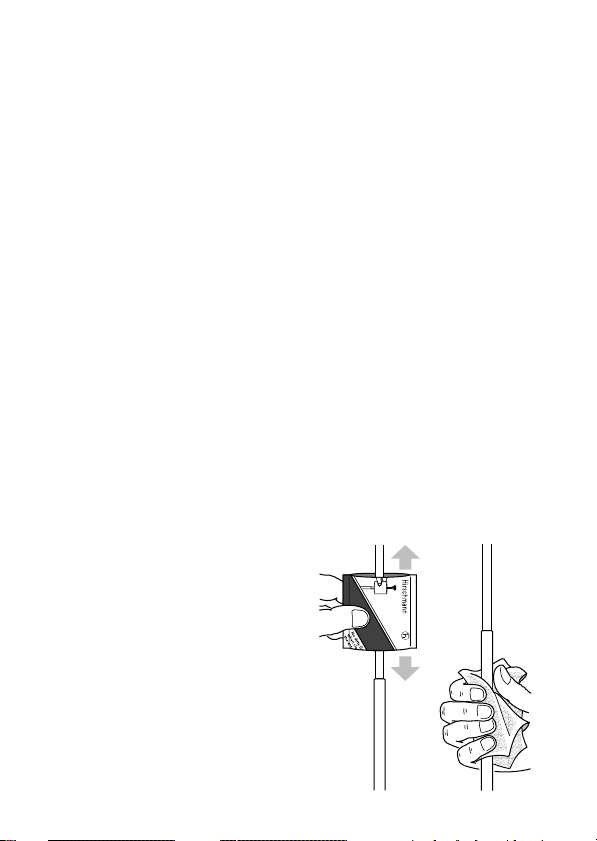

Erkennbare Schmutzpartikel sollten

Sie von Zeit zu Zeit abwischen;

stark festsitzenden Schmutz am

besten mit dem Pflegetüchlein

AUTA 135.

Wichtig: Das Teleskop abschließend

mit einem sauberen Lappen

trockenwischen, sonst könnte sich

auf der zurückbleibenden Ölschicht

um so schneller wieder Schmutz

festsetzen.

Das Teleskop wird am

meisten beansprucht –

Ein wenig Pflege muß

sein!

Antennen-Pflege

ohne schmutzige

Finger

Auto-Antennen-Pflegetüchlein

Car Antenna Cleaner

;;

;;;;

;;;;;

;;;

Das Teleskop einer Automatic-

Antenne ist auf Dauer gesehen

einem gewissen Verschleiß unter-

worfen, auch wenn Sie

es regelmäßig reinigen und

pflegen.

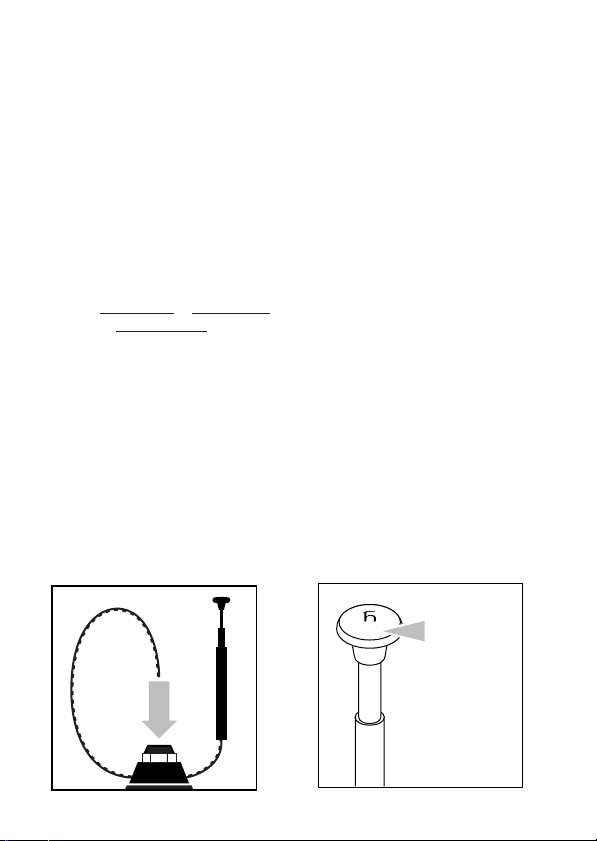

Wenn ein Ersatzteleskop notwendig

wird, ist das bei Hirschmann-Auto-

matic-Antennen kein Problem. Das

Teleskop kann von jedermann ein-

fach und schnell getauscht werden.

Das zur Antenne passende

Teleskop erkennen Sie an der ein-

geprägten Kennzahl. Eine detaillierte

Anleitung ist jedem Ersatzteleskop

beigefügt.

Einfacher Teleskop–

wechsel – ohne Ausbau

der Antenne

Ersatzteleskope erhalten Sie bei

Ihrem Hirschmann-Fachhändler, -

Vertretungen, sowie über unseren

Webshop http://shop.hirschmann-

car.com (Versand nur innerhalb

Deutschlands).

Kennzahl

Dear customer,

You settled on an electronically

controlled Hirschmann Automatic

Car Antenna. Congratulation on

your decision.

"Operating" your new antenna isn't

really necessary. If you switch on

the car radio/telephone, the tele-

scope extends automatically to

receiving position.

When you switch off your car

radio/telephone and your car, you

may practically forget the antenna,

because the telescope retracts

automatically.

Please never try to push or pull the

telescope violently by hand.

The telescope is extended or

retracted by a toothed plastic drive

cable. The power source is an

electric motor. The electronic control

unit replaces the former mechanical

and electrical components. This

makes the antenna less susceptible

to wear. Therefore, your new

antenna has a constant high thrust.

Depending on function, the electro-

nic control unit has a minimum

closed-circuit current consumption

of only approx. 2 mA. When given

the control pulse (switching on or

off the car radio/telephone), the

antenna drive is fed during approx.

12 sec. with a limited operating

current of approx. 2.6 A.

GB How does it operate,

your new Hirschmann

Automatic Antenna?

Hirschmann wish you

a good reception!

A temperature protection control is

incorporated into the motor, which

protects the motor and the electonic

unit. If the antenna is very often

extended and retracted – e.g. by

misuse making game of it – the

temperature within the antenna

case could raise by more than 85 °C.

In this case, the max. possible cur-

rent is reduced by the antenna until

the temperature control is actuated

and the current on breaking is

approx. 300 mA. After a recovery

time (cooling-off stage) of about

1 minute the antenna will be fully

functioning again, i.e. it switches

on automatically.

Two car antenna tissues –

AUTA 135 – are enclosed with your

new antenna. Usually antennas are

exposed to very rugged environ-

mental conditions. Rain and dirt,

sand and ice can be hard, especially

on the telescope. From time to

time, wipe off recognizable particles

of dirt; for hard adhering dirt please

use the special car antenna tissue

AUTA 135.

Important: Finally dry the telescope

using a clean cloth, otherwise

some dirt could gather all the quick

to remaining oil.

Small servicing is

required

Antennen-Pflege

ohne schmutzige

Finger

Auto-Antennen-Pflegetüchlein

Car Antenna Cleaner

;;

;;;;

;;;;;

;;;

In the long run the telescope of a

motor driven antenna will wear out

a little, even if cleaning and servicing

is done regularly. If telescope

replacement is necessary, it's no

problem on Hirschmann motor

driven antennas. The telescope

can be changed simply and quick

by everybody. The appropriate

telescope for your antenna type

can be recognized by a code num-

ber. Detailed instructions are enc-

losed to each replacement masts.

Replacement masts can be orde-

red from your Hirschmann dealer,

the Hirschmann agencies as well

as directly via our webshop

http://shop.hirschmann-car.com

(shipment only possible within

Germany).

Easy telescope

replacement without

dismantling the whole

antenna

code

number

Cher client,

Vous vous êtes décidés pour une

antenne automatique Hirschmann

commandée électroniquement.

Nous vous en félicitons.

Vous n'avez pratiquement pas

besoin de “manier“ votre nouvelle

antenne.

Si vous mettez en marche votre

autoradio/-téléphone, le télescope

sort de lui-même et il est prêt à la

réception. Si vous garez votre

voiture et arrêtez votre autoradio/-

téléphone, le télescope rentre de

nouveau de lui-même.

Veuillez ne jamais forcer le télescope

manuellement à rentrer ou à sortir.

Le télescope sort ou bien rentre

par un fil plastique denté.

L'entraînement comprend un

moteur électrique avec une trans-

mission secondaire. L'unité de

commande électronique remplace

les éléments jusqu'ici mécaniques

et électro-mécaniques comme p. ex.

l'accouplement à friction, le relais

et les contacts mécaniques dans

l'interrupteur en position finale. De

ce fait, l'antenne est bien résistante

à l'usure!

Par conséquent, votre nouvelle

antenne profite d'une grande force

de poussée constante. Redevable

de sa fonction, cette unité de com-

mande électronique consomme un

courant de repos minimal d'environ

FComment fonctionne

votre nouvelle antenne

automatique Hirschmann?

Hirschmann

vous souhaite

une bonne réception!

de 2 mA. A l'impulsion de com-

mande (mise en marche et arrête

de l'autoradio/-téléphone), pendant

12 sec. le moteur sera alimenté

avec un courant de service limité à

env. 2,6 A.

Un système protecteur contre la

haute température est intégré dans

le moteur, qui protège le moteur et

le circuit électronique. Si l'on fait

sortir et rentrer fréquemment le

télescope – p.ex. si l'on abuse de

l'antenne en jouant – la température

dans l'antenne peut monter à plus

de 85 °C.

Dans ce cas, l'antenne baisse le

courant max. possible jusqu'à ce

que le système protecteur est attiré

et un courant d'interruption n'a

qu'environ 300 mA. Après un

temps de repos (phase de refroi-

dissement) d'environ 1 min., l'an-

tenne est de nouveau prête à fonc-

tionner, c'est-à-dire elle se remettra

en marche d'elle-même.

Joints à votre antenne, vous trou-

verez deux essuies-antenne –

AUTA 135. En général, les antennes

sont exposées aux conditions de

l'environnement particulièrement

rudes. De la pluie et de la poussière,

du sable et da la glace peuvent

particulièrement encrasser le téle–

scope. Des particules de poussière

apparentes doivent être de temps

en temps enlevées, la saleté difficile

à effacer au mieux avec l'essuie-

antenne AUTA 135.

Important: A la fin, essuyer avec un

chiffon propre, sinon la saleté se

fixerait de nouveau d'autant plus

rapidement sur la couche de graisse

restante.

Le télescope est utilisé le

plus souvent. Il faut un

peu d'entretient!

Antennen-Pflege

ohne schmutzige

Finger

Auto-Antennen-Pflegetüchlein

Car Antenna Cleaner

;;

;;;;

;;;;;

;;;

A la longue, le télescope d'une

antenne automatique est soumis à

l'usure, même si vous le nettoyez

et l'entretenez régulièrement.

Si un télescope de rechange est

nécessaire, ce n'est pas un pro–

blème avec des antennes automa-

tiques Hirschmann. Le télescope

peut être facilement et rapidement

changé par n'importe qui.

Du chiffre imprimé vous pouvez

identifier le télescope, qui va avec

l'antenne. Une notice de montage

détaillée est jointe à chaque téle–

scope de rechange.

Vous obtiendrez des télescopes de

rechange chez votre revendeur

spécialisé Hirschmann, chez agents

Hirschmann ainsi que directement

sur notre webshop

http://shop.hirschmann-car.com

(l'expedition seulement en Allemagne).

chiffre

Echange facile du

télescope sans démonter

l'antenne!

Inhaltsverzeichnis

Sprachen:

Andere Hirschmann Car Communication Antenne Handbücher

Hirschmann Car Communication

Hirschmann Car Communication AUTA 4000 F 419 L Bedienungsanleitung

Hirschmann Car Communication

Hirschmann Car Communication GPS 916 VHF/SMA Bedienungsanleitung

Hirschmann Car Communication

Hirschmann Car Communication MCA 18 90 80 Bedienungsanleitung

Hirschmann Car Communication

Hirschmann Car Communication HCEL-AG-0184B-01 Bedienungsanleitung

Hirschmann Car Communication

Hirschmann Car Communication AUTA 4000 F 317 L Bedienungsanleitung

Beliebte Antenne Handbücher anderer Marken

Alfa Network

Alfa Network APA-L01 Bedienungsanleitung

Naval

Naval PR-422CA Bedienungsanleitung

Feig Electronic

Feig Electronic ID ISC.ANTH200/200 Series Bedienungsanleitung

TERK Technologies

TERK Technologies TV44 Bedienungsanleitung

Directive Systems & Engineering

Directive Systems & Engineering DSE2324LYRMK Bedienungsanleitung

HP J8999A Bedienungsanleitung

MobilSat

MobilSat MSP-S Bedienungsanleitung

Steren

Steren ANT-UHF 13 Bedienungsanleitung

Novatel

Novatel 600-G Bedienungsanleitung

Radio Shack

Radio Shack Amplified VHF/UHF/FM Indoor Antenna Bedienungsanleitung

TRENDnet

TRENDnet TEW-AO12O Bedienungsanleitung

Radio Shack

Radio Shack 15-1837 Bedienungsanleitung

CommScope

CommScope CMAX-OMFX-43M-I53 Bedienungsanleitung

Ramsey Electronics

Ramsey Electronics DAP25 Bedienungsanleitung

COBHAM

COBHAM SAILOR 800 VSAT Gebrauchs- und Pflegehandbuch

Trango Systems

Trango Systems AD900-9 Bedienungsanleitung

Steren

Steren ANT-100 Bedienungsanleitung

Proxim

Proxim 5054-PA-23 Bedienungsanleitung
