Hytek Siata V132 Bedienungsanleitung
VALVOLE
SIATA
5
SIATA VALVES
www.hytekintl.com[email protected]
V132
PRESSIONE
- Pressione di esercizio: ________________________ da 1.5 a 6 bar
- Resistenza statica alla pressione: _____________________ 22 bar
PORTATA
- Portata di esercizio (Delta P = 1 bar): _________________ 7 mc/h
- Portata di lavaggio in controcorrente: ___________max 3 mc/h
- Portata del lavaggio lento: _________________ da 46 a 350 lt/h
- Portata lavaggio veloce in equicorrente: ______ max 2,5 mc/h
QUANTITATIVO MAX DI RESINA RIGERERABILE: __________ 200 lt
TEMPERATURA DI ESERCIZIO: ____________________ da 5 a 40° C
MATERIALE CORPO VALVOLA: _______________________ ABS + FV
RIGENERAZIONE IN EQUI-CORRENTE
- Cicli regolabili: _________________________ a seconda del timer
- Durata Massima disponibile: ___________ a seconda del timer
POTENZA ELETTRICA _______________________________ vedi timer
CICLI DELLA RIGENERAZIONE
- 1) Controlavaggio _________________________ contro-corrente
- 2) Aspirazione _______________________________ equi-corrente
- 3) Lavaggio Lento __________________________ equi-corrente
- 4) Lavaggio Rapido + Salamoia _____________ equi-corrente
- 5) Servizio______________________________________ equi-corrente
DIMENSIONI
- Filettatura Bombola: _____________________________ 2”1/2 8UN
- Tubo distributore: _________________________________ Ø 32 mm
- Conduttura allo scarico: __________________________ Ø 20 mm
- Conduttura alla salamoia: ____________________________ 3/8”
RACCORDI INGRESSO/USITA DISPONIBILI (A BAIONETTA)
- ¾ “ filetto femmina
- 1” filetto femmina
- 1 ¼ “ filetto femmina
- 1” ½ filetto femmina
- Ø ISO 32 femmina incollaggio
- ¾ “ NPT filetto femmina
- 1” NPT filetto femmina
- 1” ¼ NPT filetto femmina
- 1” ½ filetto maschio
- 2” filetto maschio
ACCESSORI/OPZIONI
- Vavola filtro
- Valvola per impianti di Demineralizzazione
- Valvola Salamoia
- By-Pass
- Produttore di cloro originale (solo abbinato con Timer ACL)
- No By-Pass Acqua grezza (a seconda del timer e con valvola
idropneumatica)
CERTIFICATI
- Conformità al DM 174 del 06/04/2004
- 2002/95/EC (RoHS)
V132
PRESSURE
- Operating Pressure: _______________________ from 1.5 to 6 bar
- Static resistance to pressure: _________________________ 22 bar
FLOW RATE
- Service Flow rate (1 bar drop): ______________________ 7 mc/h
- Backwash: ______________________________________max 3 mc/h
- Slow rinse: _______________________________ from 46 to 350 lt/h
- Fast rinse: ____________________________________ max 2,5 mc/h
MAXIMUM QUANTITY OF REGENERATIVE RESIN: _________ 200 lt
OPERATING TEMPERATURE: ___________________ from 5 to 40° C
VALVE MATERIAL: __________________________________ ABS + FV
DOWNFLOW REGENERATION
- Adjustable cycles: _____________________ depend on the timer
- Time available: _______________________ depend on the timer
ELECTRICAL RATE __________________________________ see timers
REGENERATION CYCLE
- 1) Backwash _______________________________________ Upflow
- 2) Brine _________________________________________ Downflow
- 3) Slow Rinse _____________________________________ Downflow
- 4) Rapid Rinse + Brine Refill _______________________ Downflow
- 5) Servizice______________________________________ Downflow
DIMENSIONS
- Mounting base: _________________________________ 2”1/2 8UN
- Distributor pilot: _________________________________ Ø 32 mm
- Drain line: _________________________________________Ø 20 mm
- Brine line: _____________________________________________ 3/8”
PIPING FITTING IN/OUT AVAILABLE (BAYONET)
- ¾“ female thread
- 1” female thread
- 1 ¼“ female thread
- 1”½ female thread
- Ø ISO 32 female fitting to glue
- ¾ “ NPT female thread
- 1” NPT female thread
- 1” ¼ NPT female thread
- 1” ½ male thread
- 2” male thread
ACCESSORIES/OPTIONS
- Filter Valve
- Demineralization Valve
- Brine Valve
- By-Pass
- chlorine generator (sonly ACL Timer)
- No By-Pass raw water (depend on the timer and with
idropneumatic valve)
CERTIFICATES
- DM 174 DD April 06, 2004 compliance
- 2002/95/EC (RoHS)
V132 Siata
195
www.hytekintl.com[email protected]
L/min 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150
Us gpm 2,6 5,3 7,9 10,6 13,2 15,9 18,52 21,2 23,8 26,46 6,46 29,1 34,4 37,0 39,7
2
1,8
1,6
1,4
1,2
1
0,8
0,6
0,4
0,2
PORTATA DI
SERVIZIO/SERVICE
FLOW RATE
SCHEMI DI FLUSSO/FLOW DIAGRAMS
SERVIZIO/SERVICE
1CONTROLAVAGGIO/BACHWASH
2
ASPIRAZIONE/SUCTION
3LAVAGGIO LENTO/SLOW RINSE
4
LAVAGGIO RAPIDO/FAST RINSE
5
0
V132
Siata
196
www.hytekintl.com[email protected]
MANUALE DI SERVIZIO
CARATTERISTICHE GENERALI
Le valvole v132 costituiscono l'elemento
essenziale per la realizzazione di impianti
di vario tipo ed utilizzo:
a) addolcimento (decalcificazione)
singolo o duplex o più colonne, ad uso
domestico, da laboratorio e industriale.
b)demineralizzazione e
decarbonatazione, singolo o duplex , per
usi di laboratorio e industriale, e per tutti
gli impieghi ove si renda necessaria di un
tipo d’acqua con caratteristiche di
qualità garantita.
c) filtrazione singola o duplex per tutte le
applicazioni precedenti.
Le valvole sono costruite con materiali
che garantiscono la massima resistenza
e qualità. le valvole dispongono di una
vasta gamma di timer, per il controllo di
tutte le fasi operative di servizio e di
rigenerazione, partendo dal più semplice
timer elettromeccanico con orologio
settimanale, ai sofisticati timer elettronici,
nei vari modelli, che consentono controlli
volumetrici, volumetrici/tempo, controllo
di salinità in microsiemens/cm etc.
Nei sistemi elettronici tutti i tempi di
intervento, delle fasi operative, sono
programmabili in relazione al tipo e
dimensione dell'impianto. per le
caratteristiche specifiche dei timer
vedere la sezione timer.
SCHEMI VARIANTI ADDOLCIMENTO
- A) Schema addolcimento duplex con
due valvole di misura salamoia, lavaggio
lento, valvola di uscita 3v. timer piloti:
- B) Schema addolcimento duplex con
valvola di misura salamoia, lavaggio lento
e dispositivo automatico/dinamico, per
la selezione della linea in aspirazione.
timer piloti. valvola 3v:
- C) Schema addolcimento duplex senza
lavaggio lento (contenitore sale/salamoia
alimentato separatamente) senza
valvola di misura salamoia. timer 5 piloti.
valvola 3v:
- E) Schema addolcimento duplex con
lavaggio lento (contenitore sale/salamoia
alimentato separatamente), senza
valvola di misura salamoia. Timer 7 piloti.
Valvola 3V
Collegamenti addolcimento duplex
riferimento schema “E” .
Collegamenti addolcimento duplex
riferimento schema “G” .
Collegamenti demineralizzatore
riferimento schema “H” .
Collegamenti demineralizzatore
riferimento schema “I” .
SPORGENZA TUBO DISTRIBUTORE
- F) Schema addolcimento Duplex senza
lavaggio lento (contenitore sale/salamoia
alimentato separatamente), due valvole
di uscita “a” e “b”. Timer 5 piloti. Senza
valvola di misura salamoia:
- G) Schema addolcimento duplex con
lavaggio lento (contenitore sale/salamoia
alimentato separatamente), due valvole
di uscita “a” e “b”. Timer 7 piloti. Senza
valvola di misura salamoia:
- H) Schema demineralizzazione senza
valvole per lavaggio lento, timer 5 pilot:
- I) Schema demineralizzazione con
valvole per lavaggio lento, timer 7 piloti:
Collegamenti addolcimento duplex
riferimento schemi “A”, “B”, “C” .
Collegamenti addolcimento duplex
riferimento schema “F” .
Sporgenza max 20 mm
Sporgenza min 15 mm
Smussare l'
imbocco del tubo
max 1 mm
V132 Siata
197
www.hytekintl.com[email protected]
SERVICE MANUAL
GENERAL FEATURES
V132 valves are the essential elements in
building the following systems:
a) simplex, duplex or multi-tank softening
(decalcification) systems for domestic,
laboratory and industrial use;
b) simplex or duplex demineralisation and
dealkalisation systems for laboratory and
industrial use and all other uses requiring
water with characteristics of guaranteed
quality;
c) simplex or duplex filtering systems for
all of the previous applications.
The valves are made with materials that
guarantee utmost resistance and quality.
They are available with a vast range of
controllers for every operation phase of
service and regeneration, starting from
the simplest electronic basic controller
with weekly clock to the sophisticated
electronic controllers in various models
which enable volume, volume-time
control and salinity control in
MicroSiemens/cm, etc.
In the electronic systems, all the
intervention times of operation phases
can be programmed in relation to system
type and dimension.
For specific controller features, see the
relative controller section.
SOFTENING VERSIONS SCHEMES
- A) Duplex softening scheme with two
brine measure valves, slow rinse, 3V
output valve. 5 pilot valve controller:
- B) Duplex softening scheme with brine
measure valve, slow rinse and
automatic/dynamic device to determine
brine-draw line. 5 pilot valve controller.
3V valve:
- C) Duplex softening scheme without
slow rinse, (salt-brine container fed
separately), without brine-measure valve.
5 pilot valve controller. 3V valve:
- E) Duplex softening scheme with slow
rinse (Salt/brine container fed separately)
without brine-measure valve. 7 pilot valve
controller. 3V valve:
Duplex softening connections referring
to schemes “E”.
Duplex softening connections referring
to schemes “G”.
Deionisation connections referring to
schemes “H”.
Deionization connections referring to
schemes “I” .
PROJECTION TUBE PILOT
- F) Duplex softening scheme without slow
rinse (Salt/brine container fed separately)
Two output valves "A" and "B". 5 pilot
valve controller. Without brine measure
valve:
- G) Duplex softening scheme with slow
rinse (Salt/brine container fed separately)
Two output valves "A" and "B". 7 pilot
valve controller. Without brine measure
valve:
- H) Demineralisation scheme without
valves for slow rinse, 5 pilot valve
controller.Attention! Dissuaded
application:
- I) Demineralisation scheme with valves
for slow rinse, 7 pilot valve
controller.Attention! Application
Recommended:
Duplex softening connections referring
to schemes “A”, “B”, “C” .
Duplex softening connections referring
to schemes “F”. Maximum projection 20 mm
Minimum projection 15 mm
Cut off tub tip
max 1 mm
V132
Siata
198
www.hytekintl.com[email protected]

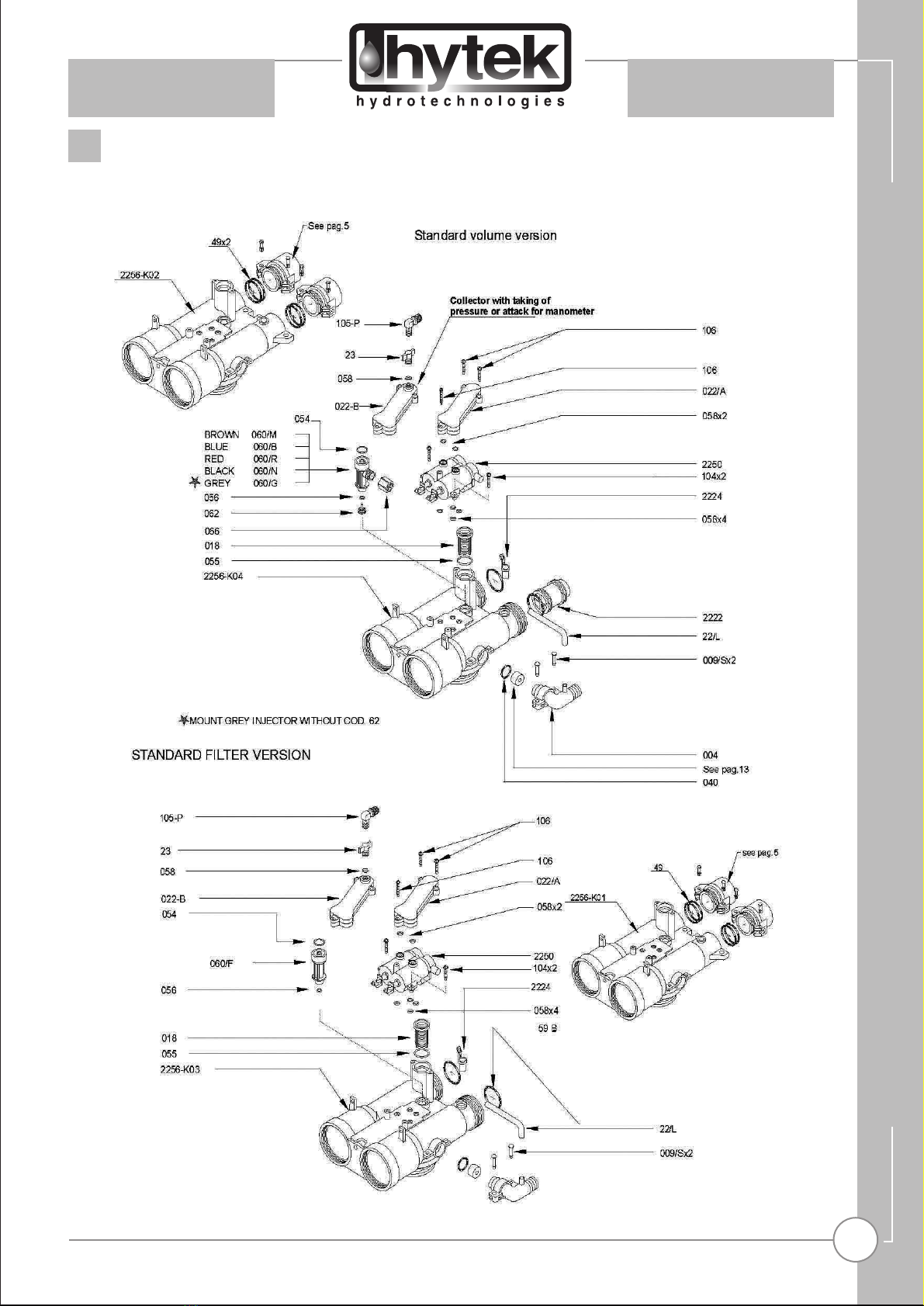

COMPONENTI BASE V132A/COMPONENTS OF STANDARD BASIC VALVE V132A
V132
Siata
200
www.hytekintl.com[email protected]
COMPONENTI BASE V132T E V132F/COMPONENTS OF STANDARD BASIC VALVE V132T
AND V132F
V132 Siata
201
www.hytekintl.com[email protected]
COMPONENTI BASE V132E E V132D/COMPONENTS OF STANDARD BASIC VALVE
V132E AND V132D
EIETTORI PER VALVALA SIATA V132/INJECTORS FOR SIATA VALVE V132
EIETTORE VOLUME DI RESINA PORTATA SCARICO Ø SCARICO
(INJECTOR) (VOLUME OF RESIN) (DRAIN FLOW) (Ø FLOW CONTROL)
Marrone/Browm 10 - 20 lt 320 lt/h 3 mm (070/1)
Blu/Blue 21 - 30 lt 480 lt/h 3,5 mm (070/2)
Blu/Blue 31 - 36 lt 700 lt/h 4 mm (070/3)
Rosso/Red 37 - 42 lt 700 lt/h 4 mm (070/3)
Rosso/Red 43 - 55 lt 950 lt/h 5 mm (070/4)
Rosso/Red 56 - 68 lt 1450 lt/h 6 mm (070/5)
Nero/Black 69 - 80 lt 1450 lt/h 6 mm (070/5)
Nero/Black 81 - 140 lt - lt/h -
Grigio/Grey 141 - 200 lt - lt/h -
V132
Siata
202
Dieses Handbuch passt für folgende Modelle
10
Inhaltsverzeichnis
Beliebte Steuereinheit Handbücher anderer Marken
Festo
Festo Compact Performance CP-FB6-E Stücklistenhandbuch
Elo TouchSystems
Elo TouchSystems DMS-SA19P-EXTME Bedienungsanleitung
JS Automation
JS Automation MPC3034A Bedienungsanleitung
JAUDT
JAUDT SW GII 6406 Series Kurzanleitung
Spektrum
Spektrum Air Module System Bedienungsanleitung
BOC Edwards
BOC Edwards Q Series Bedienungsanleitung
