Icidu NI-707521 Bedienungsanleitung
BROADBAND ROUTER
WIRELESS 300N
300 MBPS
HANDLEIDING NI-707521
INHOUD VAN DE VERPAKKING 5
TECHNISCHE SPECIFICATIES 5
TOEPASSINGMOGELIJKHEDEN 5
HARDWARE INSTALLATIE 6
ROUTER CONFIGURATIE 9
WPS 15
CE/FCC 16
GARANTIE 19
3
NEDERLANDS
Allereerst hartelijk dank voor de aanschaf van de
ICIDU 300N router. Als je meerdere pc’s met elkaar
wilt verbinden, en samen van het internet gebruik
wilt maken moeten we een apart component
hebben dat de pc’s met elkaar verbindt. Met deze
router kunt u snel en eenvoudig een netwerk
opzetten.
BROADBAND ROUTER
WIRELESS 300N
300 MBPS
4
NEDERLANDS
INHOUD VAN DE VERPAKKING
Voor je met de installatie begint controleer of alle benodigde
onderdelen aanwezig zijn. In de verpakking dient aanwezig
te zijn:
- 4 poorts draadloze router 300N
- Power adapter 9V DC, 850mA
- CD met full manual
- Handleiding
TECHNISCHE SPECIFICATIES
- 802.11n draadloos protocol
- Ondersteunt: IEEE 803.3, IEEE 803.3u, IEEE 802.11b, en IEEE
802.11g
- Ondersteunt:WEP/WPA/WPA2/802.1X data encryptie
- Ondersteunt: 64/128/152-bit WEP encryption security
- Maximale draadloze dataoverdracht-snelheid: 300Mbps
- 2x Antenne 3 dBi
- Web-based configuration
- Ondersteunt: Dynamic IP, Static IP, PPPoE
- 1 x WAN, 4 x LAN RJ-45 UTP poorten
- Ingebouwde NAT en DHCP server,
- Ondersteunt:VPN pass through
- Besturingssysteem onafhankelijk
TOEPASSINGMOGELIJKHEDEN
Met deze router kun je meerdere computers eenvoudig
draadloos toegang geven tot je breedband internet verbinding.
5
Naast het delen van de internetverbinding kun je ook een
netwerk opzetten tussen verschillende PC’s. Sluit het ADSL
modem aan op de WAN poort van de router, na enkele
seconde zal de WAN LED gaan branden. Nu kun je de pc’s
aansluiten. wanneer de pc’s opgestart zijn, zullen ook de
desbetreffende LED’s gaan branden.
HARDWARE INSTALLATIE
Zodra je de router op de voedingsadapter hebt aangesloten,
gaat de power LED (Groen) branden en zullen link/act LED’s
eenmaal oplichten. De andere LED’s (Groen) zullen gaan
branden zodra een van de UTP poorten zijn aangesloten
op de computer. Wanneer er data verstuurd wordt van een
computer naar een andere computer zullen de LED’s gaan
knipperen.
LED AANDUIDING
6
Naam LED Actie Beschrijving
OFF No Power
ON Power ON
ON Router is bezig met opstarten
Flashing Router is klaar voor gebruik
OFF Hardware Error (reset de router)
OFF Wireless verbinding is uitgeschakeld
Flashing Wireless verbinding is ingeschakeld
OFF Er is geen netwerk verbinding tussen computer
en router
ON Er is een netwerk verbinding tussen computer
en router
Flashing Er is data activiteit op het netwerk
Knippert Er wordt een draadloze verbinding gemaakt
Knippert snel Koppeling met WPS mislukt
ON Succesvolle koppeling is gemaakt
ON Succesvolle koppeling is gemaakt
PWR
SYS
WLAN
WAN, 1-4
WPS
7
OVERZICHT VAN AANSLUITINGEN ACHTERZIJDE ROUTER
8
ROUTER CONFIGURATIE
Nadat je de router correct hebt aangesloten, kunnen we de
router gaan configureren. Bij sommige providers heb je extra
informatie nodig, zoals bijvoorbeeld je gebruikersnaam en
een wachtwoord.
Start de internetbrowser op en vul in de adresbalk het vol-
gende adres in http://192.168.1.1 en druk op “Enter”
Het volgende scherm verschijnt, om toegang te krijgen tot de
router vul je bij gebruiksnaam in “admin” en bij het password
“admin” en klik op “OK”
9
Nadat je op “OK” hebt geklikt kom je terecht in de setup van
de router

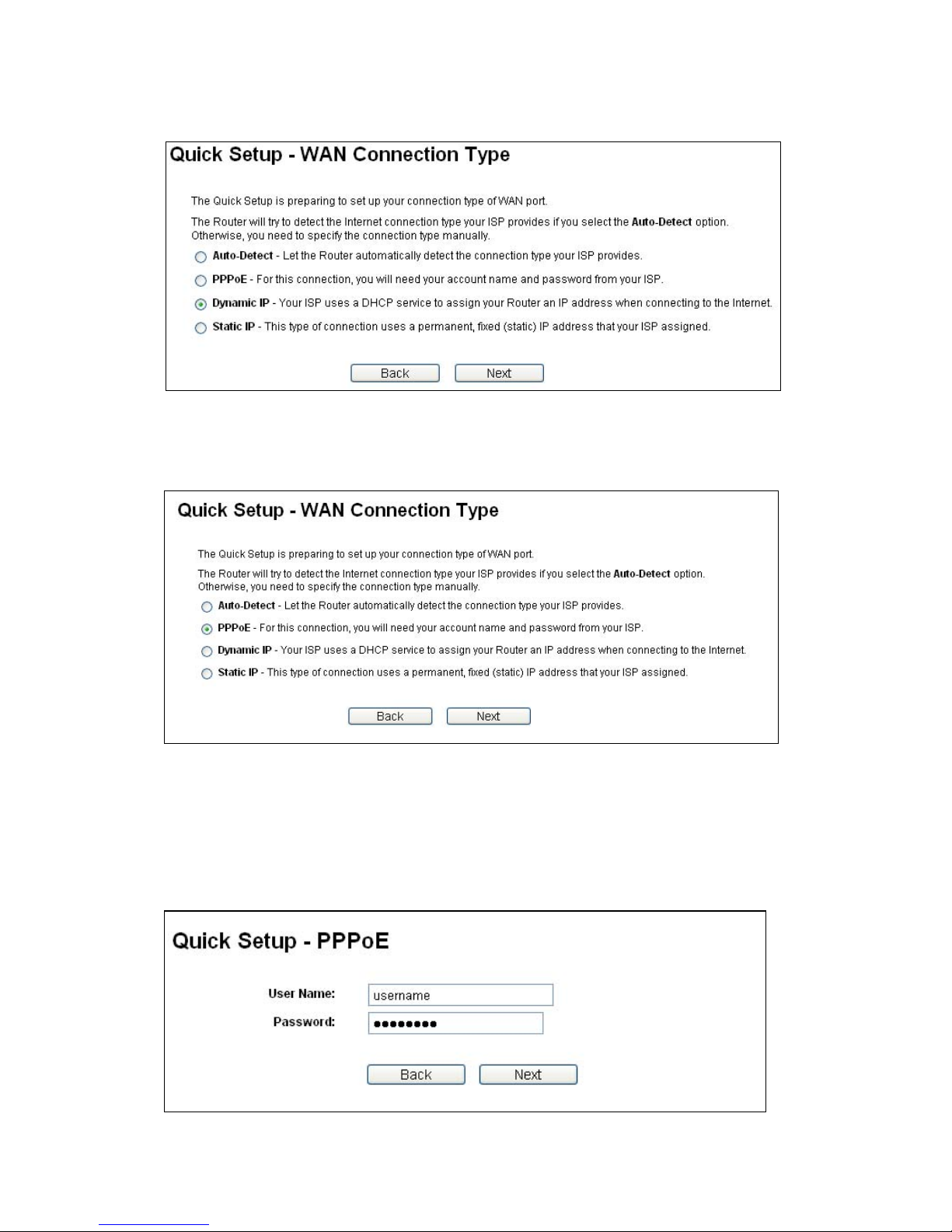

Klik op “Quick Setup” en klik hierna op “Next”. Maak de
keuze van je Internet connectie, en wanneer je van de
provider een gebruikersnaam en wachtwoord hebt gekregen,
zoals bijvoorbeeld bij kabelaansluitingen, kies je voor de
optie PPPoE.
Heb je al een ADSL aansluiting met een ADSL modem kies
dan voor ‘Dynamic IP” het IP adres wordt dan automatisch
door de provider toegewezen en de router vertaalt dit dan
weer.
10
Indien je over Dynamic IP beschikt klik je op “Next” je komt
dan direct in het scherm “Quick Setup – Wireless”
Wanneer je over een PPPoE verbinding beschikt vul je bij
de “Account naam” je gebruikersnaam in en in het veld
“Password” het wachtwoord zoals je van de provider hebt
gekregen. Klik hierna op “Next”
11
