Icy Box IB-2914MSCL-C31 Bedienungsanleitung

Manual IB-2914MSCL-C31

Docking & CloneStation for M.2 NVMe SSD

& 2.5"/3.5" SATA SSD/HDD

Handbuch IB-2914MSCL-C31

Docking & Klonstation für M.2 NVMe SSD

& 2,5"/3,5" SATA SSD/HDD

Manual IB-2914MSCL-C31

Please read carefully the following information to prevent injuries, da-

mage to material and device as well as data loss:

Warning levels

Signal words and safety codes indicate the warning level and provide immediate

information in terms of the probability of occurrence as well as the type and severity

of the consequences if the measures to prevent hazards are not complied with.

Warns of a directly hazardous situation causing

death or serious injury.

Warns of a potentially hazardous situation that may

cause death or serious injury.

Warns of a potentially hazardous situation that may

cause minor injury.

Warns of a potential situation that may cause ma-

terial or environmental damage and disrupt operative

processes.

1. Risk of electrical shock

Contact with parts conducting electricity

Risk of death by electrical shock

• Read the operating instructions prior to use

• Make sure the device has been de-energised prior to working on it

• Do not remove contact protection panels

• Avoid contact with conducting parts

• Do not bring plug contacts in contact with pointed and metal objects

• Use in intended environments only

• Operate the device using a power unit meeting the speciﬁcations of the type plate

only!

• Keep the device/power unit away from humidity, liquid, vapour and dust

• Do not modify the device

• Do not connect the device during thunderstorms

• Approach specialist retailers if you require repairs

2. Hazards during assembly (if intended)

Sharp components

Potential injuries to ﬁngers or hands during assembly (if

intended)

• Read the operating instructions prior to assembly

• Avoid coming into contact with sharp edges or pointed components

• Do not force components together

• Use suitable tools

• Use potentially enclosed accessories and tools only

3. Hazards caused by a development of heat

Insufﬁcient device/power unit ventilation

Overheating and failure of the device/power unit

• Prevent externally heating up components and ensure an exchange of air

• Do not cover the fan outlet and passive cooling elements

DANGER

WARNING

CAUTION

IMPORTANT

WARNING

CAUTION

IMPORTANT

Manual IB-2914MSCL-C31

• Avoid direct sunlight on the device/power unit

• Guarantee sufﬁcient ambient air for the device/power unit

• Do not place objects on the device/power unit

4. Hazards caused by very small parts and packaging

Risk of suffocation

Risk of death by suffocation or swallowing

• Keep small parts and accessories away from children

• Store/dispose of plastic bags and packaging in an area that is inaccessible to

children

• Do not hand over small parts and packaging to children

5. Potential data loss

Data lost during commissioning

Potentially irreversible data loss

• Always comply with the information in the operating instructions/quick installation

guide

• Exclusively use the product once the speciﬁcations have been met

• Back up data prior to commissioning

• Back up data prior to connecting new hardware

• Use accessories enclosed with the product

6. Cleaning the device

Harmful cleaning agents

Scratches, discolouration, damage caused by moisture

or short circuit in the device

• Disconnect the device prior to cleaning

• Aggressive or intense cleaning agents and solvents are unsuitable

• Make sure there is no residual moisture after cleaning

• We recommend cleaning devices using a dry, anti-static cloth

7. Disposing of the device

Environmental pollution, unsuitable for recycling

Potential environmental pollution caused by

components, recycling circle interrupted

This icon on product and packaging indicates that this product must

not be disposed of as part of domestic waste. In compliance with the

Waste Electrical and Electronic Equipment Directive (WEEE) this elec-

trical device and potentially included batteries must not be disposed

of in conventional, domestic waste or recycling waste. If you would

like to dispose of this product and potentially included batteries, please

return it to the retailer or your local waste disposal and recycling point.

If you have any questions, please do not hesitate to contact our support at

[email protected] or visit our website at www.icybox.de.

WARNING

IMPORTANT

Handbuch IB-2914MSCL-C31

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden

und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen

sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die

Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

warnt vor einer unmittelbar gefährlichen Situation, die

zum Tod oder zu schweren Verletzungen führen wird.

warnt vor einer möglicherweise gefährlichen

Situation, die zum Tod oder zu schweren Verletzungen

führen kann.

warnt vor einer möglicherweise gefährlichen Situati-

on, die zu leichten Verletzungen führen kann.

warnt vor einer möglichen Situation, die zu Sach- und

Umweltschäden führen und den Betriebsablauf stören

kann.

1. Gefahren durch elektrische Spannung

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen

• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen

• Kontaktschutzblenden nicht entfernen

• Kontakt mit Spannungsführenden Komponenten vermeiden.

• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren

• Verwendung nur in dafür vorgesehenen Umgebungen

• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!

• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten

• Eigenständige Modiﬁkationen sind unzulässig

• Gerät nicht während eines Gewitters anschließen

• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau

(wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen

• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden

• Bauteile nicht mit Gewalt zusammensetzen

• geeignetes Werkzeug verwenden

• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen

• Lüfter-Auslass und passive Kühlkörper freihalten

GEFAHR

WARNUNG

VORSICHT

ACHTUNG

WARNUNG

VORSICHT

ACHTUNG

Handbuch IB-2914MSCL-C31

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden

• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren

• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen

• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung

beachten

• Produkt nur verwenden, wenn Speziﬁkationen erfüllt sind

• Datensicherung vor Inbetriebnahme durchführen

• Datensicherung vor Anschluss neuer Hardware durchführen

• dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder

Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen

• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet

• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist

• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile,

Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol

zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden

darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elekt-

ronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene

Batterien nicht im normalen Hausmüll oder dem Gelben Sack ent-

sorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien

entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück

oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter suppor[email protected]

oder besuchen Sie unsere Internetseite www.icybox.de.

WARNUNG

ACHTUNG

Manual IB-2914MSCL-C31

Package content

1x IB-2914MSCL-C31, 1x Power adapter, 1x USB combo cable, 2x M.2 rubber

ﬁxation, 1x Manual

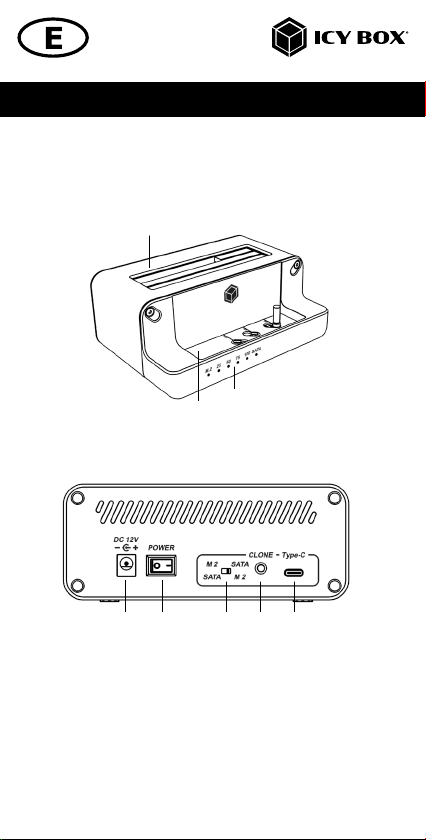

View

1. 2.5"/3.5" SATA slot

2. M.2 PCIe NVMe slot

3. Status LED (power/access/clone process)

4. Power adapter jack

5. Power ON/OFF switch

6. Clone direction switch

7. Clone button (activate/start)

8. USB Type-C®to host computer

4 5 6 7 8

Manual IB-2914MSCL-C31

Requirements

• One free USB 3.2 Gen 2 Type-C®or Type-A port

• One M.2 PCIe NVMe SSD 22x 42/60/80

• One 2.5"/3.5" SATA SSD/HDD

Installation

Install the drives

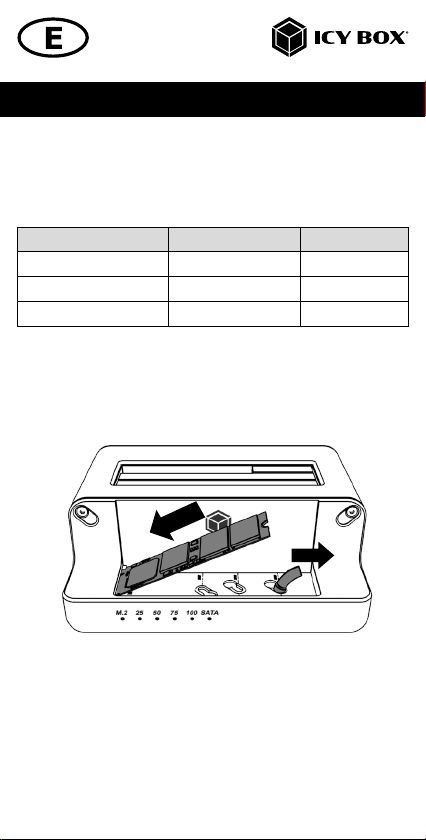

1. Insert the M.2 with an angle of approx. 30 degrees into the M.2 slot (2).

Flip the M.2 rubber ﬁxation back while inserting.

Legacy USB standards Current USB standards Data tansfer rate

USB 3.0 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s

USB 3.1 = USB 3.1 (Gen 2) = USB 3.2 Gen 2 = 10 Gbit/s

USB 3.2 (Gen 2x2) = USB 3.2 Gen 2x2 = 20 Gbit/s

Manual IB-2914MSCL-C31

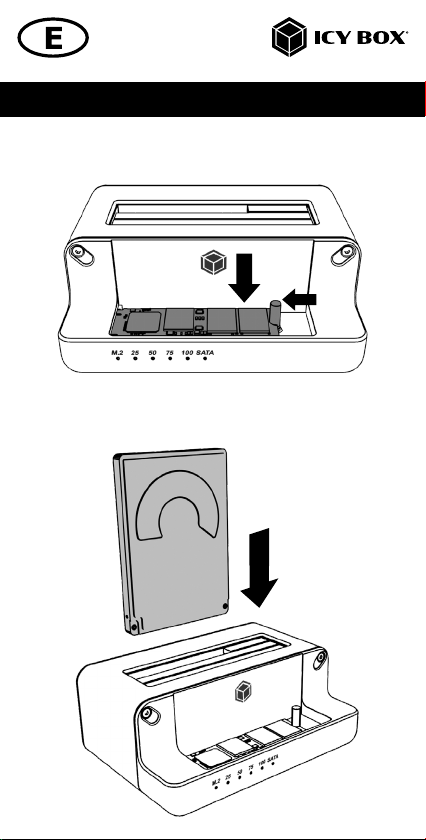

2. Push down the M.2 and let the M.2 rubber ﬁxation ﬂip back into position.

3. Install the 2.5" or 3.5" SATA HDD/SSD to the SATA slot (1).

Manual IB-2914MSCL-C31

Installation and using clone mode

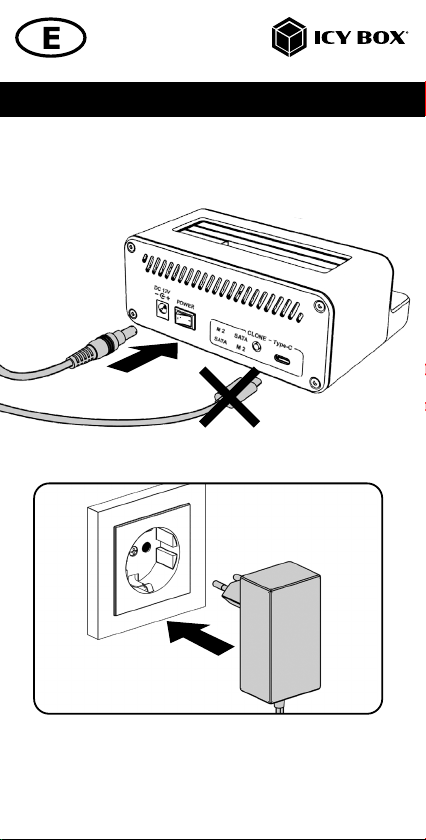

1. Plug in the Power adapter to the power adapter jack (4).

Hint: Please do not insert the USB cable while using the clone mode.

2. Plug in the power adapter to a household power socket.

Manual IB-2914MSCL-C31

Important Information before you start the cloning process:

• The target drive (Target) must be of the same capacity or bigger

than the source drive (Source).

• If the target drive is smaller than the source drive, it is not possib-

le to start the clone mode by pressing the button.

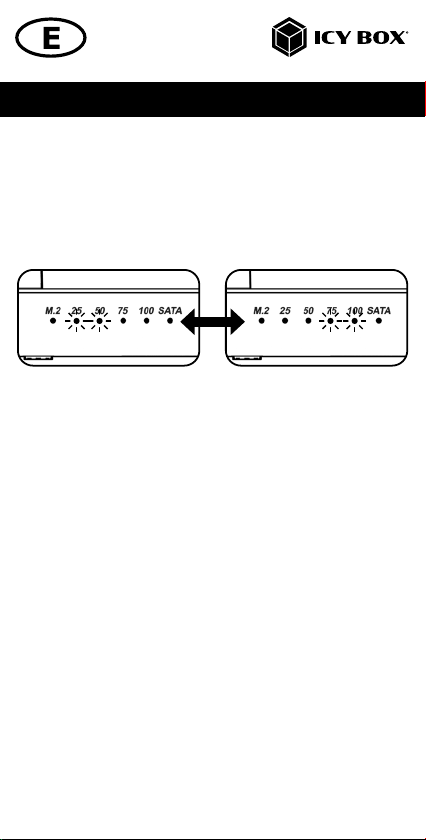

In this case the 25% + 50% LED and the 75% + 100% LED start to

ﬂash alternately.

• Cloning creates an identical copy of your drive.

• Since the cloning process copies every single byte of the source drive,

the process may take several hours depending on the drive capacity and

technology.

• After the cloning process is complete, the computer may not be

able to identify both drives because they are assigned the same

drive letter. To separate the drives, at least one of the SSDs must

be given a different drive letter or marked as "online". (Under

Windows®in "disk manager").

• If only one drive is plugged into Source, there will be no action when you

press the clone button (7).

• If the target drive (Target) is bigger than the source drive (Source), you may

create a new volume with the remaining space on the target drive after

cloning.

DO NOT connect the computer when the device is in clone mode.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Icy Box Dockingstation Handbücher

Icy Box

Icy Box IB-DK4043-2C Bedienungsanleitung

Icy Box

Icy Box IB-DK2280AC Bedienungsanleitung

Icy Box

Icy Box IB-DK4070-CPD Bedienungsanleitung

Icy Box

Icy Box IB-1121-C31 Bedienungsanleitung

Icy Box

Icy Box USB4 IB-DK2880-C41 Bedienungsanleitung

Icy Box

Icy Box IB-DK2401AC Bedienungsanleitung

Icy Box

Icy Box IB-2912MCL-C31 Bedienungsanleitung

Icy Box

Icy Box IB-DK2501-TB3 Bedienungsanleitung

Icy Box

Icy Box Thunderbolt 3 IB-DK2501-TB3 Bedienungsanleitung

Icy Box

Icy Box IB-DK402 Bedienungsanleitung

Icy Box

Icy Box IB-DK2651AC Bedienungsanleitung

Icy Box

Icy Box IB-1232CL-U3 Bedienungsanleitung

Icy Box

Icy Box IB-DK2242AC Bedienungsanleitung

Icy Box

Icy Box IB-DK8801-TB4 Bedienungsanleitung

Icy Box

Icy Box IB-2502CL-U3 Bedienungsanleitung

Icy Box

Icy Box IB-DK4028-CPD Bedienungsanleitung

Icy Box

Icy Box IB-DK2116-C Bedienungsanleitung

Icy Box

Icy Box IB-DK2246AC Bedienungsanleitung

Icy Box

Icy Box IB-2812CL-U3 Bedienungsanleitung

Icy Box

Icy Box IB-DK2408-C Bedienungsanleitung

Icy Box

Icy Box IB-DK4035-C Bedienungsanleitung

Icy Box

Icy Box IB-121CL-6G Bedienungsanleitung

Icy Box

Icy Box IB-125CH Bedienungsanleitung

Icy Box

Icy Box IB-DK2243AC Bedienungsanleitung

Beliebte Dockingstation Handbücher anderer Marken

Sony

Sony Dream Machine XDR-DS12iP Bedienungsanleitung

Acer

Acer USB Type-C Dock II Bedienungsanleitung

ATEN

ATEN UC-2000 Bedienungsanleitung

Xcellon

Xcellon HDD-202 Bedienungsanleitung

Dok

Dok CR09 Bedienungsanleitung

Philips

Philips BTM630/12 Bedienungsanleitung

IOGear

IOGear Travel Pro GUD3C09 Bedienungsanleitung

RKI

RKI SDM-E2 Bedienungsanleitung

iHome

iHome iP15 Bedienungsanleitung

VITURE ONE

VITURE ONE MOBILE DOCK Bedienungsanleitung

Lindy

Lindy 42984 Bedienungsanleitung

CipherLab

CipherLab 8001 Bedienungsanleitung

Pyle

Pyle PIPDSP2 Bedienungsanleitung

Avol

Avol AS2350 Bedienungsanleitung

Datalogic

Datalogic JoyaTouch Bedienungsanleitung

Philips

Philips DC190/79 Bedienungsanleitung

Targus

Targus DOCK315EUZ Bedienungsanleitung

Akasa

Akasa DuoDockX3 AK-DK08U3-BK Bedienungsanleitung
