Bestimmungsgemäße Verwendung
• Der AS-i DeviceNet-Controller integriert 1 oder 2 AS-i Master, eine
Kleinsteuerung und eine Group 2 Only DeviceNet Slave-Schnittstel-
le nach ODVA Spezifikation (Open DeviceNet Vendor Assiciation)
• er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene
• verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvor-
verarbeitung)
• arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC
(Visualisierung)
• kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als
Gateway)
• unterstützt gemäß Spezifikation folgende Betriebsarten: zyklisches
Polling, Bit-Strobe, Change of State und Cyclic.
• wird von einem Watchdog überwacht
Die Konfigurierung erfolgt über explizite Nachrichten.
Montage
Befestigen Sie den Controller auf einer 35mm-Profilschiene. Die
Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschütz-
ten Ort montiert werden (z. B. Schaltschrank).
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
entsprechend der Klemmenbeschriftung an. Verbinden Sie nie-
mals die Minuspotentiale untereinander oder Minuspotentiale
und PE-Anschluß.
Stellen Sie eine elektrisch sichere Erdverbindung zwischen dem
AS-i Controller (Klemme PE) und Gerät-Erdanschluß her.
Nach Anlegen der Versorgungsspannung leuchten die LEDs und die
LED-Anzeige (LED-Test); danach werden für je 1s die Versionsnummern
für Hardware und Software angezeigt.
SEITE 2
Bedien- und Anzeigeelemente
SEITE 3
ALARM
CONFIG
NOT AUTO
ADDR
ASI
PWR
COM
MODE
PROJ
MODE
CTRL
MODE SET
ASI-
DeviceNet-
CONTROLLER
ifm electronic gmbh·D 45127 Essen
Made in Germany
ASI 2+
ASI 2–
+24 V
0 V
ASI 1+
ASI 1–
PE
1
2
3
54
R
S
2
3
2
C
D
E
V
I
C
E
N
E
T
Module/
Network
Status
Istkonfiguration ungleich
Sollkonfiguration
Automatisch Adressieren
nicht freigegeben
AS-i Spannung ok
Normalbetrieb
LED leuchtet: Projektierungs-
modus,alle Slaves aktiviert
LED blinkt: Slave 0 erkannt,
umschalten in geschützten
Modus nicht möglich
Controller (Steuerung)
im Run-Modus
PC
Status LED
Nur bei AC 1014
Modus / Parameter
bestätigen
Modus / Parameter
einstellen
Slave-Nr.
Master 1 oder 2
Modi 1 bis d
Fehlermeldungen
Pinbelegung
1 Schirm, nicht isoliert
2 V+ (rot)
3 V- (schwarz)
4 CAN_H (weiß)
5 CAN_L (blau)
SEITE 4
Status-LED Farbe Bedeutung
Module/
Network
Status
aus DeviceNet-Spannung nicht o.k.
oder MAC-ID-Test nicht abgeschlossen
grün blinkend Controller ist online,
Master-Zuteilung nicht o.k.
grünController ist online,
Master-Zuteilung o.k.
rot blinkend Time-out-Fehler
bei der Datenübertragung
rot
schwerwiegender Fehler:
Controlleradresse doppelt vergeben
oder Bus-off-Status des Controllers
oder fehlerhaftes Daten-Telegramm
Diagnose/Einstellen
Der AS-i-Controller wird durch den übergeordneten Host (PC) bedient.
Einige Funktionen sind auch vor Ort zugänglich:
Die Belegung der Statusnibbles lautet:
SEITE 5
Modus Aktion Bedienschritte
1 Liste der ausgefallenen Slaves speichern siehe Fehlermeldungen
2 Erkannte Slaves anzeigen 0/1, 0/2, 2 - 4
3 Projektierte Slaves anzeigen 0/1, 0/2, 2 - 4
4 Aktivierte Slaves anzeigen 0/1, 0/2, 2 - 4
5 Einem Slave die Adresse 0 zuweisen 0/1, 0/2, 5
6 Slave 0 eine Adresse zuweisen 0/1, 0/2, 6
7 Adressierfreigabe einstellen 0/1, 7
8 Slaves projektieren 0/1, 0/2, 8
9 Programmbearbeitung anhalten / aktivieren 0/1, 9
A Controller adressieren 0/1, A
b Einstellung Übertragungsrate ser. Schnittstelle 0/1, b
C Datenlängen einstellen 0/1, C
d DeviceNet Baudrate 0/1, d
Verriegeln / entriegeln der Modi >4 verriegeln / entriegeln
Bit-Nr. = 1
Bedeutung
7 läuft
Signalvorverarbeitung
6nicht o.k.
AS-i Power / Konfiguration
5ja
Hochlauf abgeschlossen
4
= 0
steht
o.k.
nein
reserviert
0/1 Modus wählen
0/2 Master wählen
oder:
2/4 Anzeige erkannter, projektierter, aktivierter Slaves
SEITE 6
Mode Set
Mode Set
Mode Set
Mode Set
Mode Set
Mode Set
1Drücken Sie, bis gewünschter
Modus angezeigt wird
2
1
1
2
1
2
Modus-Anzeige blinkt
Bestätigung des
gewünschten Modus
Bestätigung für Master 1 Anzeige Master 1,
Anzeige für 1. Slave blinkt
Anzeige des gewählten Modus,
Anzeige Master 1 blinkt
Drücken Sie 1 mal Anzeige für Master 2 blinkt
Bestätigung für Master 2 Anzeige Master 2,
Anzeige für 1. Slave blinkt
Wählen Sie
Funktion und Master
(Bedienschritte 0/1 und 0/2) Anzeige Master 1,
Anzeige 1. Slave
Drücken Sie mehrmals Anzeige von weiteren Slaves
5 Einem Slave die Adresse 0 zuweisen
Automatisches Adressieren mußausgeschaltet sein (Modus 7).
6 Slave 0 eine Adresse zuweisen
SEITE 7
Mode Set
Mode Set
Mode Set
1Wählen Sie Modus und Master
(Bedienschritte 0/1 und 0/2)
2
3
1
2
Drücken Sie, bis gewünschter
Slave angezeigt wird
Drücken Sie 1 mal
(= bestätigen) Adresse 0 für ausgewählten
Slave ist gespeichert
Anzeige für Slave blinkt,
(hier Slave 7)
Wählen Sie Modus und Master
(Bedienschritte 0/1 und 0/2)
Drücken Sie, bis gewünschte
Adresse angezeigt wird Anzeige für ausgewählte
Adresse blinkt (hier Adresse 24)
Mode Set
3Neue Adresse für Slave 0
ist gespeichert
Anzeige Master,
Anzeige für 1. Slave blinkt
Anzeige Master,
erste freie Slaveadresse blinkt
Drücken Sie 1 mal
(= bestätigen)

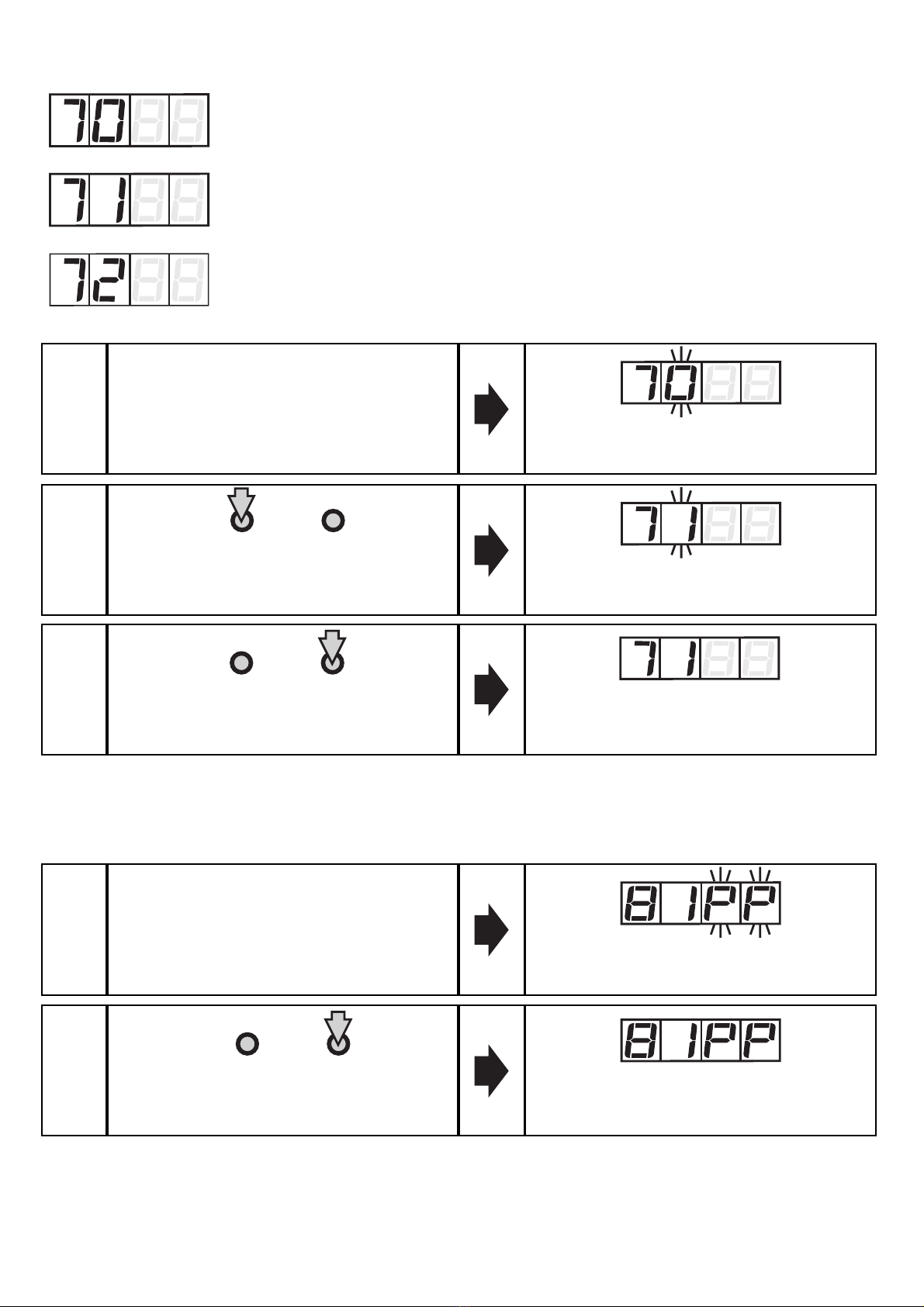

7 Adressierfreigabe einstellen
8 Slaves projektieren
SEITE 8
= automatische Adressierung AUS
= einfache automatische Adressierung EIN
(1 Slave kann automatisch adressiert werden)
= mehrfache automatische Adressierung EIN
(mehrere Slaves können automatisch adressiert werden)
Mode Set
1
2
Wählen Sie den Modus
(Bedienschritt 0/1)
Drücken Sie, bis gewünschte
Einstellung angezeigt wird Anzeige für neu gewählte
Einstellung blinkt (hier 1)
Mode Set
3Neue Einstellung ist gespeichert
Anzeige für vorgegebene
Einstellung blinkt
Drücken Sie 1 mal
(= bestätigen)
Mode Set
1
2
Anzeige Master ,
Anzeige Projektiermodus blinkt
Neue Konfiguration ist
gespeichert.
Drücken Sie 1 mal
(= bestätigen)
Wählen Sie Modus und Master
(Bedienschritte 0/1 und 0/2)
9 Programmbearbeitung anhalten/aktivieren
A Controller adressieren (Defaultadresse = 063)
Adresse nur für RS232-Schnittstelle gültig.
SEITE 9
= Programmbearbeitung läuft (RUN-Modus)
LED „CTRL“leuchtet
= Programmbearbeitung angehalten (STOP-Modus)
LED „CTRL“leuchtet nicht
Mode Set
1
2
Wählen Sie den Modus
(Bedienschritt 0/1)
Drücken Sie zum Umschalten
zwischen RUN und STOP Anzeige für neu gewählte
Einstellung (hier STOP)
Mode Set
3Neue Einstellung ist gespeichert
Anzeige des Modus und der
vorgegebenen Einstellung
Drücken Sie 1 mal
(= bestätigen)
Mode Set
1
2
Wählen Sie den Modus
(Bedienschritt 0/1)
Drücken Sie, bis gewünschte
Adresse angezeigt wird Anzeige für neue Adresse blinkt
(hier 004)
Mode Set
3Neue Adresse ist gespeichert
Anzeige für vorgegebene
Adresse blinkt
Drücken Sie 1 mal
(= bestätigen)
b Einstellen der Übertragungsrate der seriellen Schnittstelle
Mögliche Einstellungen: b_48 (= 4800 Baud), b_96 (= 9600 Baud),
b192 (= 19200 Baud =Voreinstellung), b384 (=38400 Baud),
b576 (= 57600 Baud), b624 (= 62400 Baud).
SEITE 10
Mode Set
1
2
Wählen Sie den Modus
(Bedienschritt 0/1)
Drücken Sie, bis gewünschte
Einstellung angezeigt wird Anzeige für neu gewählte
Einstellung blinkt (hier 96)
Mode Set
3Neue Einstellung ist gespeichert
Anzeige für vorgegebene
Einstellung blinkt
Drücken Sie 1 mal
(= bestätigen)
