IFM Electronic SI1002 Bedienungsanleitung

Bedienungsanleitung

Operating instructions

Notice utilisateurs

Strömungswächter

Flow monitor

Contrôleur de débit

SI1002

SI1003

Sachnr. 701861/00 02/05

DEUTSCHENGLISHFRANÇAIS

Weitere Einstellmöglichkeiten (→Seite 9)

• Der HI-Abgleich genügt für die meisten wasserbasierten

Applikationen. Optional: auf Minimalströmung abgleichen (LO-

Abgleich).

•Schaltpunkte einstellen.

• Einstellung zur Überwachung und optischen Anzeige von

Überströmung.

• Rücksetzen auf Werkseinstellung.

•Installieren

Montage →Seite 6, elektrischer Anschluß →Seite 8.

•HI-Abgleich

Schalten Sie die Betriebsspannung ein.

Nach etwa 15s ist das Gerät betriebsbereit.

Lassen Sie das Medium mit der gewünschten Maximal-

strömung (HI) in der Anlage fließen.

•Das Gerät ist betriebsbereit.

Drücken Sie die Taste Learn/Set

und halten Sie sie gedrückt.

Die grünen LEDs rechts und links

blinken,

nach 5s füllt sich der LED-Balken

(grün) von links nach rechts

(lassen Sie die Taste los, sobald

die ersten LEDs leuchten).

Die Anzeige verlischt kurzzeitig.

Das Gerät speichert die aktuelle

Strömung als Maximalströmung.

LO HI

HILO

>5...<10

Kurzanleitung

SID / 2OUT Sachnr. 701861/00 3

MODE /

ENTER

2468

LEARN /

SET

103579

LO HI

FLOW RATE

Einstelltasten

Aktuelle Strömung im Anzeigebereich

(grüner LED-Balken)

Anzeige der Schaltpunkte (SPx):

LED orange: Strömung ≥SPx; LED rot: Strömung < SPx

Betriebsanzeige (Run-Modus)

Überströmung (LED 9 blinkt)

Unterströmung (LED 0 blinkt)

Betriebsanzeige

2468103579

Bedien- und Anzeigeelemente

Mode / Enter:

•Anwahl der Menüpunkte und Bestätigung

Learn/Set:

•Abgleich auf Maximal- / Minimalströmung;

•Reset (Werkseinstellung wieder herstellen);

•Einstellen von Werten

(kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)

Einstelltasten

4SID / 2OUTSachnr. 701861/00

2468103579

LO HI

>5s

...

>5s

>5...<10s

>10...<15s

>15...<20s

Abgleich Minimalströmung

Abgleich Maximalströmung

Geräte-

funktionen

(ENTER-Taste)

Abgleich /

Werkseinstellung

(SET-Taste)

Schaltpunkt 2 einstellen

Schaltpunkt 1 einstellen

Überwachung Überströmung

Run-Modus

LED = grünLED = orange LED = rot

Menüstruktur

Rücksetzen Werkseinstellung

Der Strömungswächter

•erfaßt die Strömungsgeschwindigkeit in flüssigen und gasförmi-

gen Medien,

•schaltet die Ausgänge entsprechend der Programmierung

(Schließer oder Öffner, programmierbar durch Anschlußbelegung;

→Seite 8),

•zeigt den relativen Strömungswert innerhalb des einstellbaren

Erfassungsbereichs durch ein LED-Display an

- LED 0 = unteres Ende des Fensters (Minimalwert / LO)

- LED 9 = oberes Ende des Fensters (Maximalwert / HI).

•Zusätzlich können angezeigt werden:

- Schaltzustand (LED rot: Strömung unterhalb des Schaltpunkts;

LED orange: Strömung hat Schaltpunkt erreicht).

- Überströmung: LED 9 blinkt, wenn die Strömung 2 LEDs über der

Maximalströmung liegt.

- Unterströmung / Strömungsstillstand: LED 0 blinkt, wenn die

Strömung unter der Minimalströmung liegt.

DEUTSCH

Bestimmungsgemäße Verwendung

Inhalt

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . Seite 5

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Elektrischer Anschluß. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9

Inbetriebnahme / Betrieb / Wartung . . . . . . . . . . . . . . . . . Seite 10

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Einstelldiagramme / Technik-Information . . . . . . . . . . . . . . Seite 12

Das Gerät ist adaptierbar an unterschiedliche Prozeßanschlüsse.

(Adapter sind gesondert als Zubehör zu bestellen).

•Montieren Sie das Gerät bei waagerecht verlaufenden Rohren

möglichst seitlich (Abb 1).

Bei Montage von unten sollte die Rohrleitung frei von

Ablagerungen sein.

Bei Montage von oben sollte die Rohrleitung vollständig mit dem zu

überwachenden Medium gefüllt sein.

•Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der

Steigleitung (Medium strömt aufwärts, Abb. 2).

Um Fehlfunktionen zu vermei-

den, müssen Mindestabstände

zwischen Sensor und

Krümmungen, Ventilen,

Reduzierungen u. ä. eingehalten

werden.

•Mindestens 5 mal Rohrdurch-

messer an der Anströmseite

(A).

•Mindestens 3 mal Rohrdurch-

messer an der Abströmseite

(B).

Montage

min.

5 x D

min.

3 x D

1 2

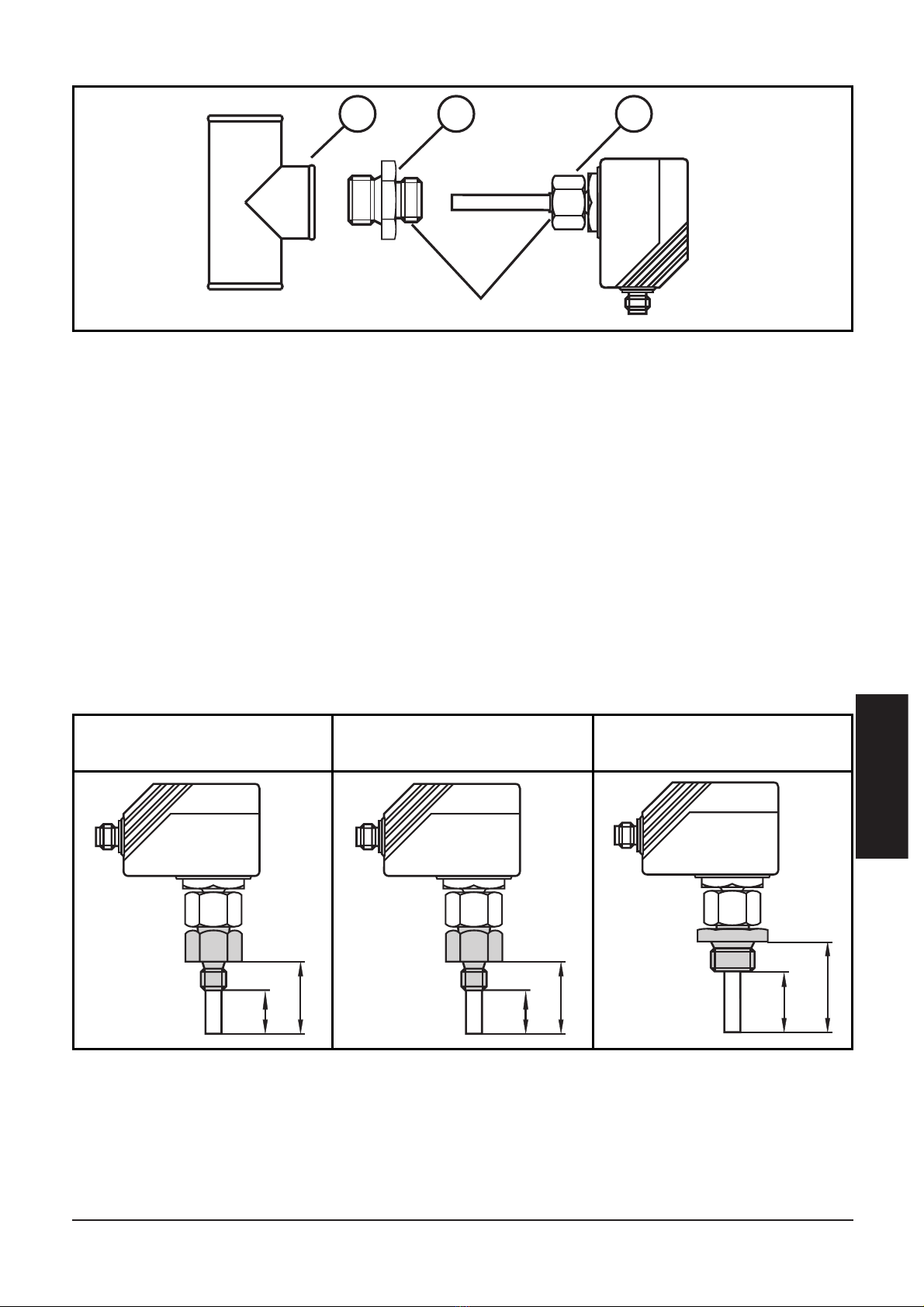

1. Fetten Sie die Überwurfmutter (3) und alle Gewinde mit Schmier-

paste ein, um mehrmaliges Lösen und Festziehen zu gewährleisten.

Achtung: Es darf kein Fett auf die Sensorspitze (A) gelangen.

2. Schrauben Sie den passenden Adapter (2) auf den Prozeßanschluß(1).

3. Setzen Sie den Strömungswächter auf den Adapter und ziehen Sie

die Überwurfmutter (3) an; (Anzugsdrehmoment max. 50Nm).

Halten Sie dabei das Gerät in seiner Ausrichtung.

Eintauchtiefe des Sensors: mindestens 12mm in der Rohrleitung.

Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte

Eintauchtiefe sichergestellt.

Achtung: Die Sensorspitze darf die Rohrwand nicht berühren.

DEUTSCH

1 2 3







Gewinde M18 x 1,5

13,5

Montagemaßmit

M12-Adapter Montagemaßmit

G¼-Adapter Montagemaßmit

G½-Adapter

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur

Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Um die "limited Voltage" Anforderungen gemäß UL 508 zu

erfüllen, mußdas Gerät aus einer galvanisch getrennten Quelle

versorgt und durch eine Überstromeinrichtung abgesichert werden.

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät

folgendermaßen an ( = Schließer / = Öffner):

Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs

auf und verlöschen wieder schrittweise.* Danach ist das Gerät

betriebsbereit.

*Während dieser Zeit sind beide Ausgänge entsprechend der Programmierung

geschaltet: EIN bei Schließerfunktion und AUS bei Öffnerfunktion.

Störanzeige: 5 rote LEDs links blinken bei Kurzschlußin

Schaltausgang S1; 5 rote LEDs rechts blinken bei Kurzschlußin

Schaltausgang S2.

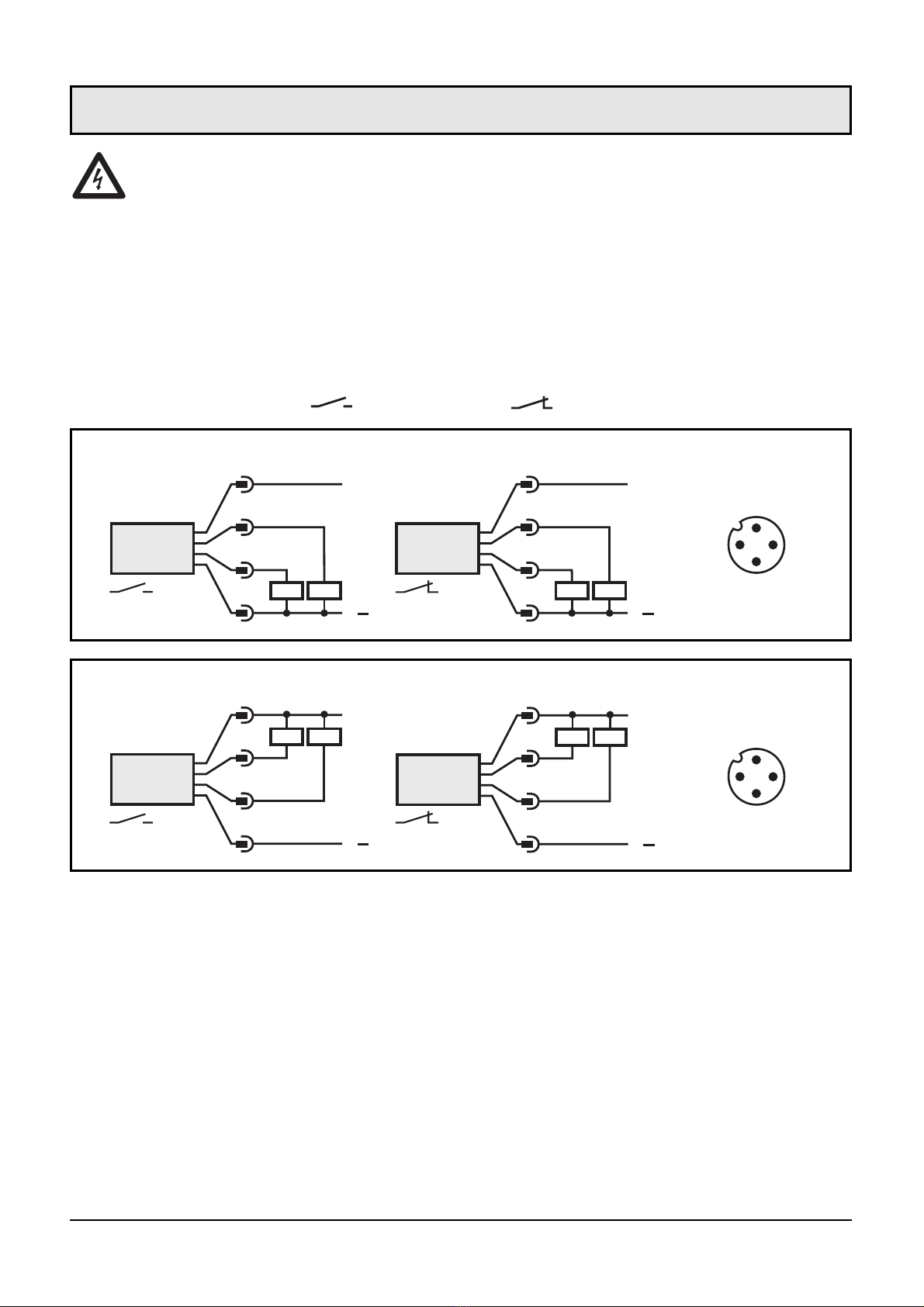

Elektrischer Anschluß

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)

L+

3 BU

2 WH

4 BK

1 BN

S2 S1

L+

1 BN

2 WH

4 BK

3 BU

S2 S1

L+

3 BU

2 WH

4 BK

1 BN

S1 S2

L+

1 BN

2 WH

4 BK

3 BU

S1 S2

Steckeransicht

(am Gerät)

DC PNP

Steckeransicht

(am Gerät)

DC NPN

■■Überwachungsbereich Strömung einstellen

HI-Abgleich

•Medium mit gewünschter Maximalströmung in der Anlage fließen

lassen.

•>5...<10s lang Taste Learn/Set drücken (= Abgleich auf

Maximalströmung / oberes Ende des Überwachungsbereichs).

Optional: LO-Abgleich

Der HI-Abgleich genügt für die meisten wasserbasierten

Applikationen. Zusätzlich können Sie das Gerät in einem zweiten

Schritt auf Minimalströmung abgleichen:

•Medium mit gewünschter Minimalströmung in der Anlage fließen

lassen bzw. Strömung anhalten.

•>10...<15s lang Taste Learn/Set drücken (= Abgleich auf

Minimalströmung oder Strömungsstillstand / unteres Ende des

Über-wachungsbereichs).

■■Schaltpunkte (SP1 / SP2) einstellen

•1 x kurz Taste Mode/Enter drücken (SP1 einstellen),

oder 2 x kurz Taste Mode/Enter drücken (SP2 einstellen).

•5s lang Taste Learn/Set drücken.

•Taste Learn/Set festhalten oder mehrmals drücken, bis gewünschter

Schaltpunkt eingestellt ist.

•1 x kurz Taste Mode/Enter drücken.

■■Überwachung auf Überströmung

•3 x kurz Taste Mode/Enter drücken.

•5s lang Taste Learn/Set drücken, loslassen, wenn LED blinkt.

•Taste Learn/Set mehrmals drücken, um die LED für den oberen

Anzeigewert der Betriebsströmung zu verschieben.

•1 x kurz Taste Mode/Enter drücken.

■■Werkseinstellung wieder herstellen

•>15...<20s lang Taste Learn/Set drücken.

Programmieren

■■Für die Einstellvorgänge gilt:

•Wird während des Einstellvorgangs 15s lang keine Taste gedrückt,

geht das Gerät mit unveränderten Werten in den Betriebsmodus

zurück.

•Ist der Abgleich nicht möglich, blinken alle roten LEDs. Danach geht

das Gerät mit unveränderten Werten in den Betriebsmodus zurück.

■■Verriegeln / Entriegeln

Das Gerät läßt sich verriegeln, so daßunbeabsichtigte Fehleingaben

verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden

Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt

oder entriegelt. Auslieferungszustand: Nicht verriegelt.

Ist das Gerät verriegelt, kann angezeigt werden:

•Der aktuelle Schaltpunkt 1 (Taste Mode/Enter 1 x drücken).

•Der aktuelle Schaltpunkt 2 (Taste Mode/Enter 2 x drücken).

•Aktuelle Einstellung für Überwachung auf Überströmung (Taste

Mode/Enter 3 x drücken).

Prüfen Sie nach Montage, elektrischem Anschlußund

Programmierung, ob das Gerät sicher funktioniert. Nach dem

Einschalten der Versorgungsspannung leuchten alle LEDs auf und ver-

löschen wieder schrittweise.* Danach ist das Gerät betriebsbereit.

*Während dieser Zeit sind beide Ausgänge entsprechend der Programmierung

geschaltet: EIN bei Schließerfunktion und AUS bei Öffnerfunktion.

Störanzeige:

5 rote LEDs links blinken bei Kurzschlußin Schaltausgang S1;

5 rote LEDs rechts blinken bei Kurzschlußin Schaltausgang S2.

Wartungsempfehlung: Überprüfen Sie die Sensorspitze von Zeit zu

Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem wei-

chen Tuch. Fest anhaftende Ablagerungen (z. B. Kalk) lassen sich mit

handelsüblichem Essigreiniger entfernen.

Inbetriebnahme / Betrieb / Wartung

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere IFM Electronic Monitor Handbücher

IFM Electronic

IFM Electronic DI502x Bedienungsanleitung

IFM Electronic

IFM Electronic efector300 SI5010 Bedienungsanleitung

IFM Electronic

IFM Electronic E30443 Bedienungsanleitung

IFM Electronic

IFM Electronic E30430 Bedienungsanleitung

IFM Electronic

IFM Electronic ecomat 200 FD-2 Bedienungsanleitung

IFM Electronic

IFM Electronic efector600 TR7439 Bedienungsanleitung

IFM Electronic

IFM Electronic Ax460 Bedienungsanleitung

IFM Electronic

IFM Electronic DP2200 Bedienungsanleitung

IFM Electronic

IFM Electronic efector 300 SI2210 Bedienungsanleitung

IFM Electronic

IFM Electronic efector300 SI0106 Bedienungsanleitung

IFM Electronic

IFM Electronic SC0522 Bedienungsanleitung

IFM Electronic

IFM Electronic efector300 SI0513 Bedienungsanleitung

IFM Electronic

IFM Electronic ecomot200 DI6001 Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 300 SC050R Bedienungsanleitung

IFM Electronic

IFM Electronic E2M231 Bedienungsanleitung

IFM Electronic

IFM Electronic Ecomat200 Bedienungsanleitung

IFM Electronic

IFM Electronic efector300 SI0557 Bedienungsanleitung

Beliebte Monitor Handbücher anderer Marken

Linear Acoustic

Linear Acoustic LQ-1000 Bedienungsanleitung

AOC

AOC I2579V Bedienungsanleitung

Gateway

Gateway FPD1520 Bedienungsanleitung

Furuno

Furuno Mu 120c Bedienungsanleitung

Asus

Asus VB171D - 17" LCD Monitor Bedienungsanleitung

Dell

Dell S2230MX Gebrauchsanweisung

Philips

Philips 107C64 Bedienungsanleitung

Dell

Dell S2409WFP Bedienungsanleitung

EverFocus

EverFocus EN-7517E Bedienungsanleitung

Panasonic

Panasonic TH152UX1 - 152" PLASMA TV Bedienungsanleitung

Dell

Dell Precision 7680 Bedienungsanleitung

LG 50PM1M - - 50" Plasma Panel Bedienungsanleitung

Bosch

Bosch DDU 9 Bedienungsanleitung

Acer

Acer A231HL Bedienungsanleitung

Philips

Philips 86BDL4152T Bedienungsanleitung

NEC

NEC AccuSync LCD5V Bedienungsanleitung

Emay

Emay SleepO2 Bedienungsanleitung

IBM

IBM 6360 Montageanleitung
