Montage
1. Faire glisser l'adaptateur sur le capteur et régler le capteur àla pro-
fondeur d'installation souhaitée (L).
2. Serrer la vis de serrage (B) sur l'adaptateur process ifm (F) avec une
clédynamométrique.
Couple de serrage maxi 25Nm.
Le couple de serrage est important pour garantir la tenue en
pression du raccord de serrage jusqu'à50bar.
Pour le montage d'un adaptateur Aseptoflex →notice de montage
des adaptateurs process.
Pour enlever le capteur bloquer l'adaptateur process (F) avec une
cléàvis afin d'éviter que l'adaptateur ne se desserre.
Fonctionnement et caractéristiques
•Montage affleurant des capteurs de température ifm TA / TT
avec un diamètre de 10mm.
•L'appareil est adaptable àdifférents types de raccords process.
Adaptateurs Aseptoflex àcommander séparément comme acces-
soires.
•La profondeur d'installation du capteur peut être adaptée àchaque
application.
Surpression admissible: 50bar.
Les surfaces de contact intérieures du filetage sont lubrifiées avec une
graisse qui peut être utilisée pour les produits alimentaires
(USDA-H1 84-201).

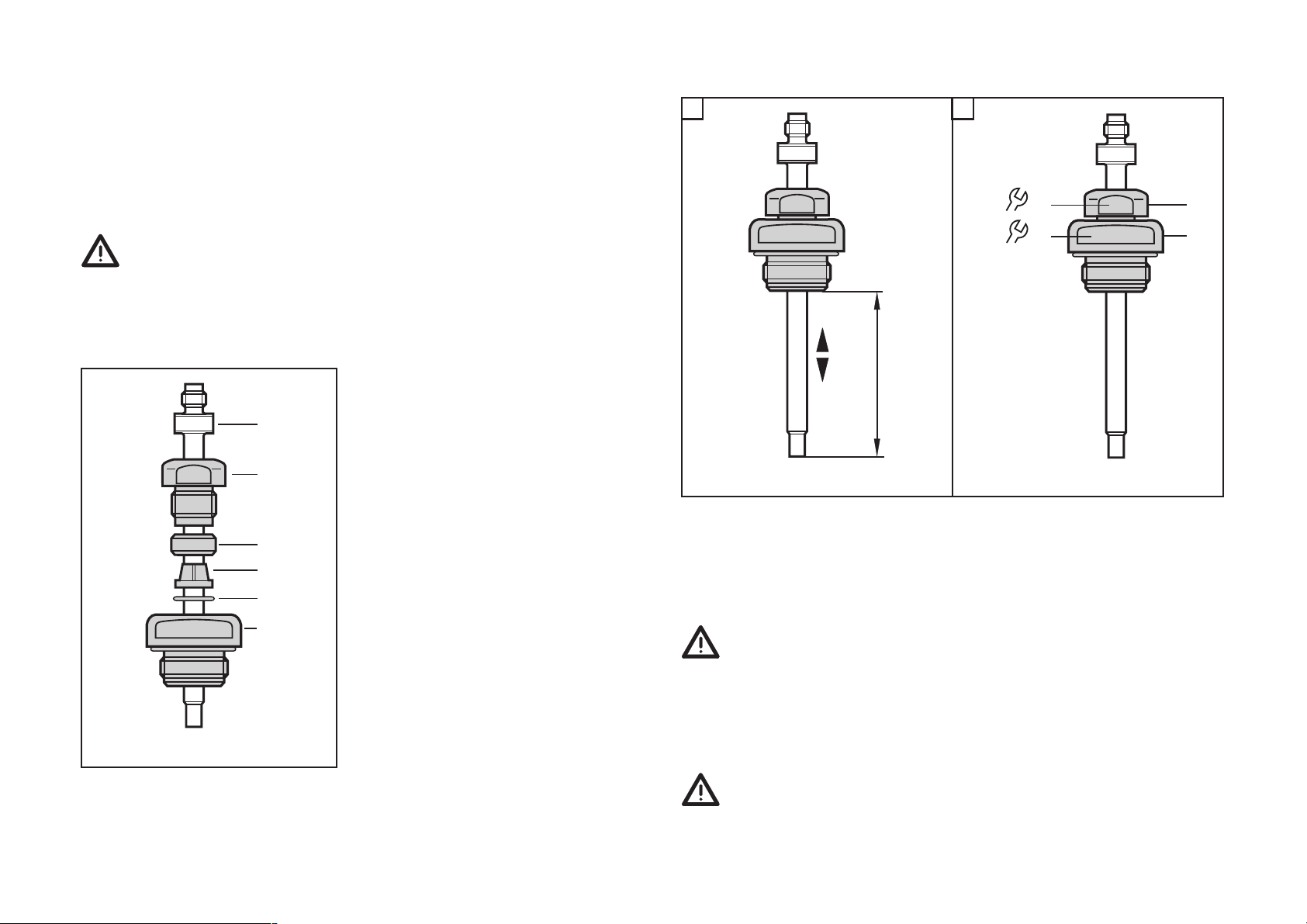

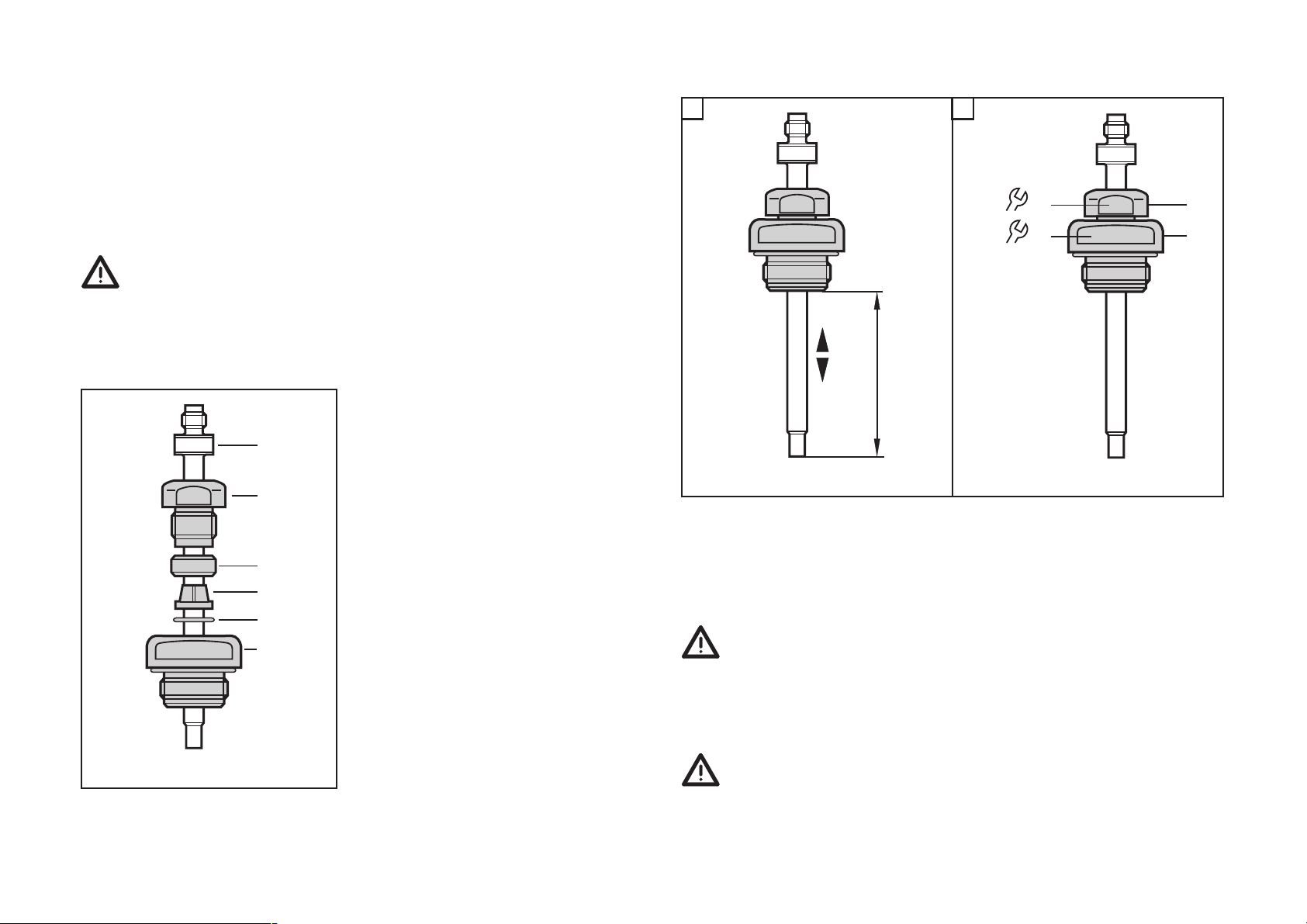

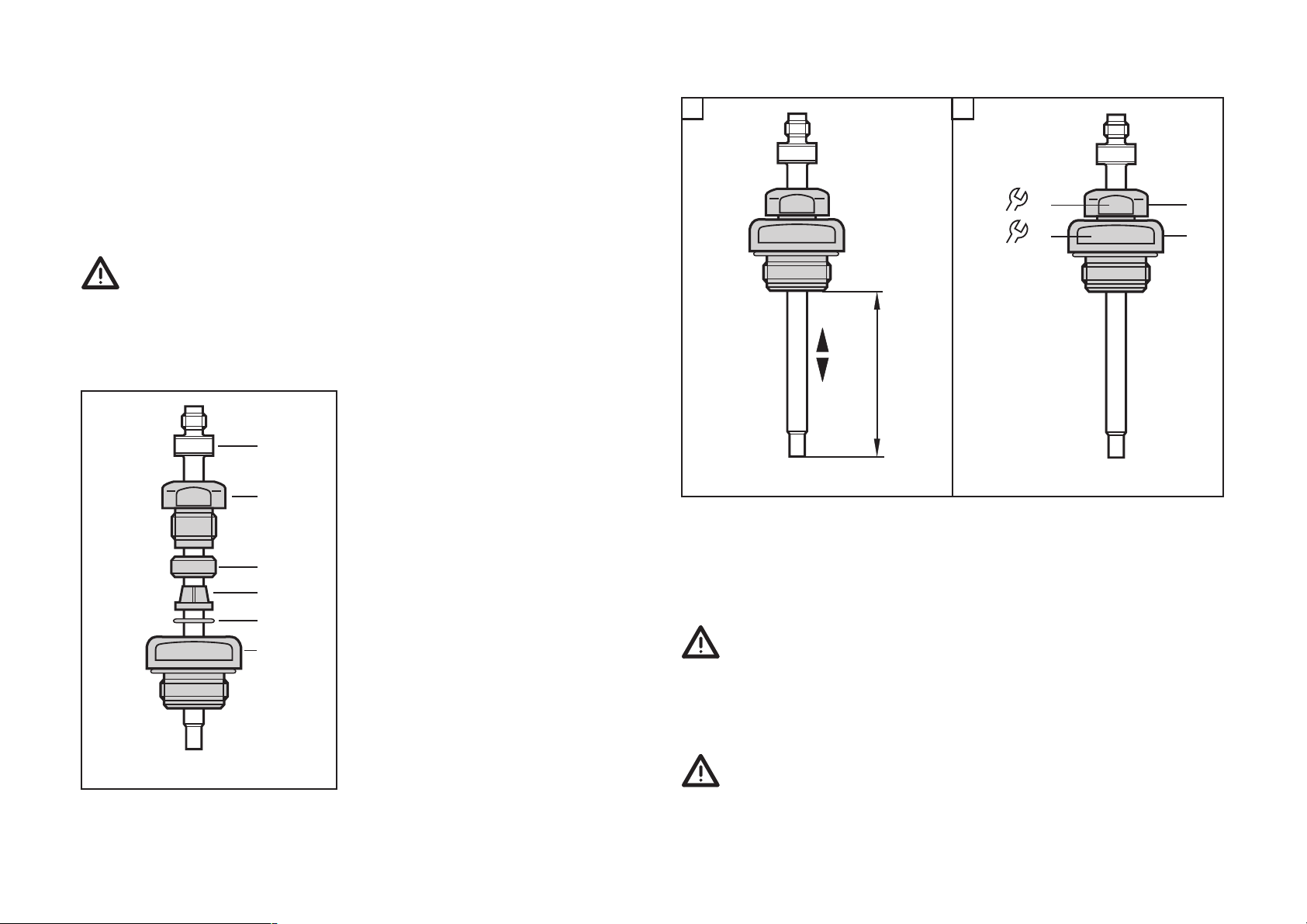

A = sonde de température
B = vis de serrage
C = entretoise
D = bague auto serrante
E = joint torique (Viton)
(Vous pouvez remplacer le
joint torique Viton par le
joint torique EPDM fourni).
F = adaptateur process ifm
(avec dispositif de serrage)
