Ikelite 5509.71 Bedienungsanleitung

Focus Gear & Clamp for Canon 100mm ISUSM

Lens

Product Number - 5509.71

Included in the Box

• Lens Ring - Canon 100mm IS USM # 0098.31

• Port Gear Sleeve # 0073.1

• Clamp # 9059.9

Installation and Use

Attach the Sleeve, Adapter and Clamp

1. Rotate Gear Sleeve Retainer counterclockwise and

remove using Gear Sleeve Retainer Tool.

2. Place Port Gear Sleeve into the housing Port Mount

opening.

3. Tighten Gear Sleeve Retainer into Port Mount using Gear

Sleeve Retainer Tool. Tighten clockwise so Retainer is

snug - Diagram A. DO NOT overtighten.

4. Slide Sleeve Adapter Small Slots into Gear Sleeve Posts

- Diagram B.

5. Gently expand and place Clamp over front of lens. Push

Clamp down to lens position shown - Diagram C.

6. Line up the two red dots on the camera face and bayonet

end of the lens.

7. Rotate lens focus ring until Clamp Tabs line up with

Sleeve Adapter Large Slots.

8. Lower lens and bayonet onto the camera body by rotating

lens clockwise - Diagram C.

9. Push clamp down on the lens until the Clamp Tabs slide

fully into the Sleeve Adapter Large Slots.

10. Rotate housing knob to check focus function.

11. Install Lens Port.

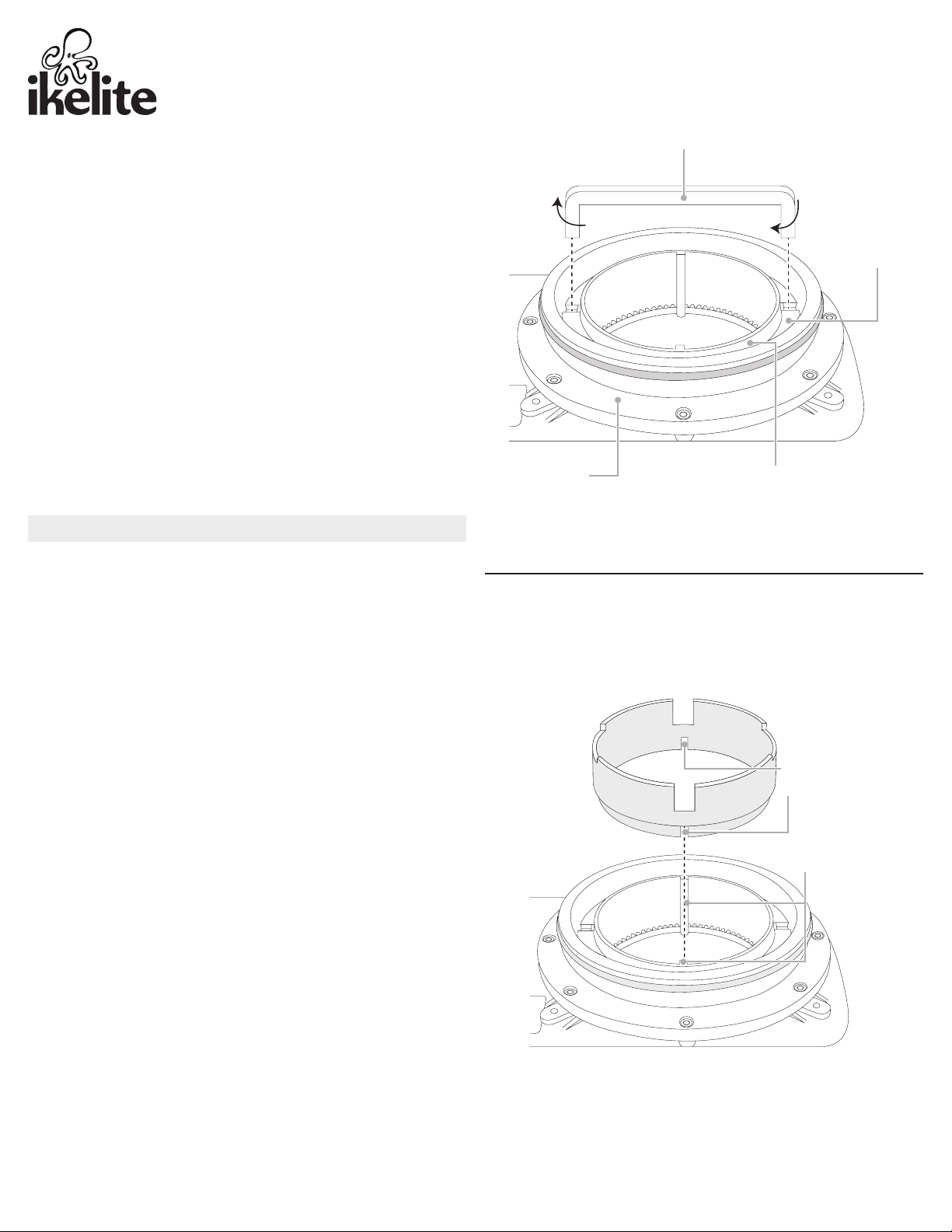

Diagram A

Diagram B

Gear Sleeve

Port Mount

Gear Sleeve Retainer Tool

Gear Sleeve

Retainer

Sleeve Adapter

Small Slots

Gear Sleeve

Posts

Limited Warranty

This Ikelite product is warranted against any manufacturing

defects for a period of one (1) year from the original date

of purchase. To obtain warranty service, the product must

be returned to Ikelite postage paid. Ikelite will, at its sole

discretion, repair or replace such products, and will return

to customer postage paid. All other claims of any nature are

not covered. Except as mentioned above, no other warranty

expressed or implied applies to this Ikelite product.

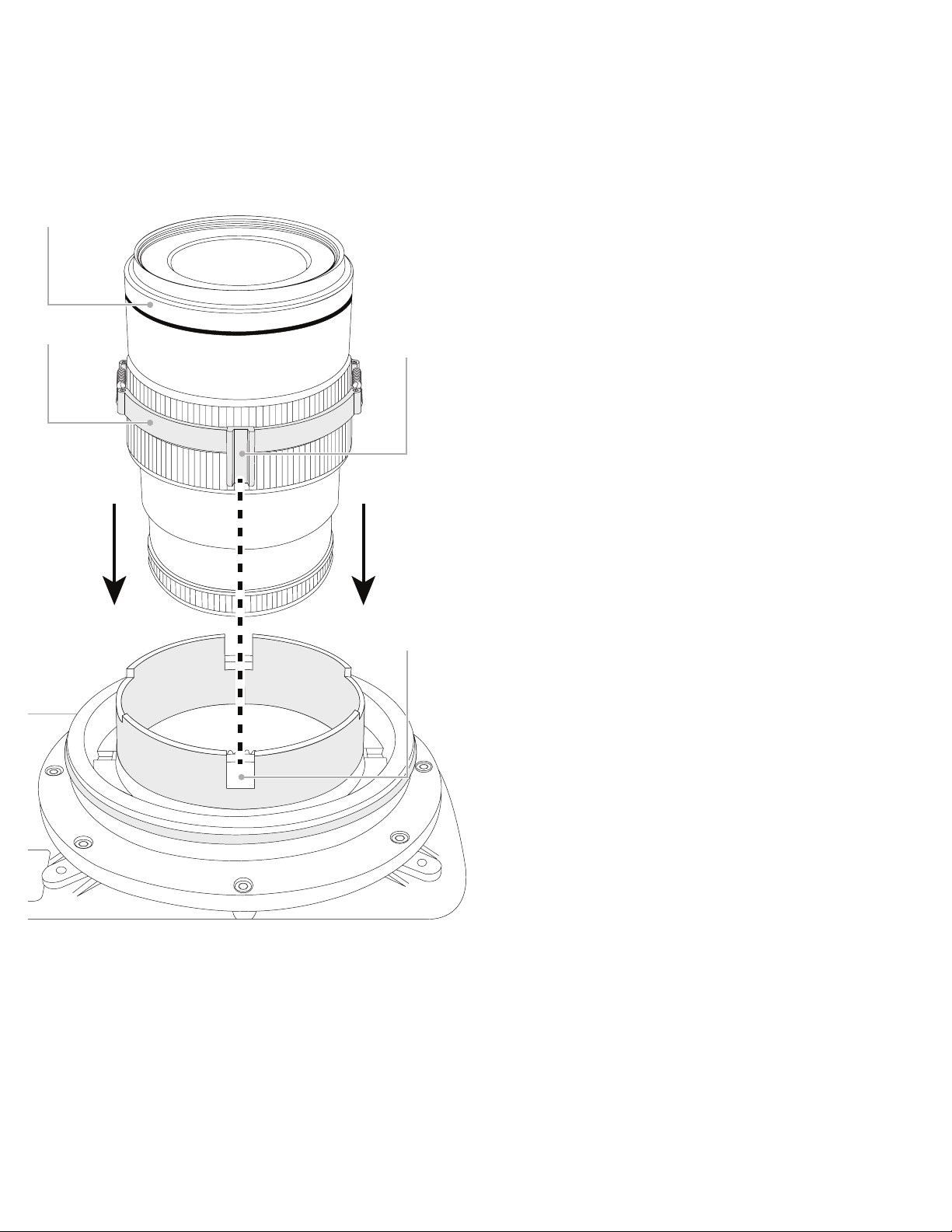

Diagram C

5509.71_Canon_100mm_Focus_Set_2-0817

Sleeve Adapter

Large Slots

Clamp Tabs

Clamp

Lens

© 2017 Ikelite Underwater Systems

Ikelite.com
