IKH XTP6 Bedienungsanleitung

XTP6

PUUTARHAJYRSIN

TILLER

• Käyttöohje • Instruction manual •

Maahantuoja / Importer:

ISOJOEN KONEHALLI OY

Keskustie 26, 61850 Kauhajoki As, Finland

Tel. +358 - 20 1323 232, Fax +358 - 20 1323 388

www.ikh.fi

HUOMIO! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata

kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten.

NOTE! Read the instruction manual carefully before using the machine and

follow all given instructions. Save the instructions for further reference.

Onnittelumme tämän laadukkaan ESPINA-tuotteen valinnasta! Toivomme ostamasi laitteen olevan

suureksi avuksi työssäsi. Muista lukea käyttöohje ennen laitteen käyttöönottoa varmistaaksesi

turvallisen käytön. Epäselvissä tilanteissa tai ongelmien ilmetessä ota yhteys jälleenmyyjään tai

maahantuojaan. Toivotamme Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa!

TEKNISET TIEDOT

moottori 6,5HP, OHV, 4-tahtinen,

ilmajäähdytteinen

vaihteet 1 eteenpäin + peruutusvaihde

pyörimisnopeus 3600r/min

moottorin tilavuus 196cc

jyrsintäleveys 750mm

jyrsintäsyvyys 150mm

polttoainesäiliön tilavuus 3,6L

paino 52kg

TURVAOHJEET JA VAROITUKSET

1. Polttoaineeksi suositellaan lyijytöntä bensiiniä. Käsittele bensiiniä aina varovasti, sillä se on

herkästi syttyvää ja räjähdysaltista.

- Älä tupakoi.

- Ei avotulta tai kipinöitä ympäristössä.

- Moottori kuumenee käytön aikana. Lisää polttoainetta vasta, kun moottori on jäähtynyt sen

sammuttamisen jälkeen.

- Pyyhi kaikki läikkynyt polttoaine huolellisesti pois ennen moottorin käynnistämistä

uudelleen.

2. Älä päästä sivullisia henkilöitä tai lemmikkieläimiä laitteen eteen tai läheisyyteen välttääksesi

vakavan loukkaantumisen vaaran.

3. Ennen moottorin käynnistämistä:

- Käyttäjän tulee olla terve ja hyvässä työkunnossa.

- Älä pukeudu roikkuviin vaatteisiin tai pidä sandaaleja tai ole avojaloin.

- Pidä sivulliset henkilöt sekä lemmikkieläimet vähintään 10m etäisyydellä laitteesta.

- Poista mahdolliset esteet työalueelta (esim. oksat, kivet, rautalangat, narut tai lasi).

- Huomioi puut ja kaivot.

- Tarkista laitteen osien kunto, erityisesti hihnansuojus, roiskesuoja sekä käynnistin.

4. Anna moottorin tyhjäkäydä noin minuutti käynnistyksen jälkeen. Nosta laitetta ylös ja paina

kytkinvivusta, jolloin jyrsinterät alkavat pyöriä. Älä laske laitetta ennen kuin jyrsinterät

pysähtyvät sen jälkeen, kun olet vapauttanut kytkinvivun.

5. Älä pidä molempia vaihdevipuja (eteenpäin/peruutus) pohjassa samanaikaisesti, ettei laite

rikkoonnu.

6. Varmista, ettei käyttäjän takana ole esteitä tai ojaa, kun laitetta käytetään peruutusvaihteella.

Käyttäjä saattaa kaatua ja loukkaantua.

7. Älä käytä laitetta jyrkässä maastossa (yli 10º).

8. Älä täytä polttoainesäiliötä enempää kuin 2/3 työskennellessäsi kaltevassa maastossa (alle 10º).

Työstä mäkeä aina poikittain, älä koskaan ylös ja alas.

9. Hätätilanteessa vapauta kytkin välittömästi ja sammuta moottori.

10. Varmista, että moottori sammuu ja sytytystulppa on irrotettu.

11. Huolehdi kunnollisesta ilmanvaihdosta aina kun moottori on käynnissä. Älä lisää polttoainetta

tai käynnistä moottoria suljetussa tilassa.

OSAT

KÄYTTÖ

1. Ennen käyttöä:

Kokoa ohjaintanko kuvan 2 mukaisesti. Poista pultti (4) ja säädin (1) ja aseta ohjaintangot

kannattimeen (5). Kiinnitä pultti (4) mutterin avulla. Aseta säädin (1) paikalleen ja valitse sopiva

reikä (2). Kiristä säädin hakasella (3).

Kuva 2. 1. Säädin 2. Säätöreikä 3. Hakanen 4. Pultti 5. Kannatin

Moottoriöljyksi suositellaan SAE 10W-30 kaikkiin lämpötiloihin. Kiinnitä öljysäiliön (0,4L)

korkki huolellisesti estääksesi vuodot.

Kuva 1. 1. Moottori 8. Kädensija 15. Öljyn täyttötulppa

2. Kannatin 9. Tanko 16. Kytkin

3. Pultti 10. Syvyydensäädin 17. Ketjukotelo

4. Ohjaustangon säädin 11. Hihnansuojus 18. Jyrsinterä

5. Jarru 12. Roiskesuoja 19. Käynnistin

6. Peruutus 13. Teräpyörä

7. Eteenpäin 14. Etupyörä

Polttoaineeksi suositellaan lyijytöntä 95 bensiiniä Sulje polttoainesäiliön (3L) korkki huolellisesti

estääksesi vuodot. Pyyhi kaikki läikkynyt polttoaine huolellisesti pois ennen moottorin

käynnistämistä

2. Käynnistä moottori. Anna käydä noin minuutti.

3. Kytkinvipu yhdistää moottorin vaihteistoon. Kytkinvipua painettaessa voimansiirto kytkeytyy ja

vapautuu päästettäessä vivusta irti. Kun laitetta kohotetaan ja kytkinvipua painetaan, jyrsinterät

alkavat pyöriä. Vapauta vipu noin 30 sekunnin kuluttua pyörimisen alkamisesta. Varmista, että

jyrsinterät pysähtyvät ja laske laite maahan. Sammuta moottori.

4. Etupyörä helpottaa laitteen siirtämistä paikasta toiseen. Aseta etupyörä ala-asentoon ja työnnä

lukitsintappi (3) sisään. Kohota laitetta ohjaustangosta niin, että sitä voi kuljettaa etupyörän

varassa. Nosta etupyörä takaisin yläasentoon ja lukitse ura (2) tapilla ennen jyrsinnän

aloittamista.

Kuva 3. 1. Jousi 2. Ura 3. Lukitustappi 4. Etupyörän kannatin

5. Anna moottorin käydä noin minuutti käynnistämisen jälkeen ja säädä sen nopeutta säätö-

venttiilistä.

6. Pitele molemmin käsin tiukasti ohjaustangoista ja purista varovasti kytkinvipua.

7. Syvyydensäätimellä voidaan säädellä jyrsintäsyvyyttä poistamalla pidike (2) ja liu’uttamalla

säädintä ylös tai alas. Mitä alempana säädin on, sitä syvemmälle jyrsintä yltää.

8. Syvyydensäätimen sopiva korkeus riippuu jyrsittävän maaperän tyypistä ja olosuhteista. Säädä

säätimen korkeutta irrottamalla ensin lukkomutteri ja pidike (2). Aseta sitten säädin sopivalle

korkeudelle ja kiinnitä lopuksi pidikkeen avulla.

Kuva 4. 1. Jousikiinnike 2. Pidike 3. Syvyydensäädin

9. Kovaa maata jyrsittäessä siirry vaiheittain matalasta syvään jyrsintään.

10. Kallista kääntyessäsi laitetta takakenoon, jolloin kääntyminen helpottuu.

11. Säädä etenemisnopeutta painamalla kytkinvipua varovasti.

12. Vapauta kytkinvipu ja sammuta moottori, kun laitetta ei käytetä tai pidät taukoa.

13. Kun laitetta halutaan siirtää, aseta etupyörä ala-asentoon. Pehmeällä maaperällä on helpompaa

vetää laitetta kuin työntää sitä. Muista nostaa laitetta ohjaustangoista niin, etteivät jyrsinterät

kosketa maata.

14. Jyrsintäleveyttä voidaan kasvattaa 75cm:iin irrottamalla ensin molemmat teräpyörät. Lisää sitten

kaksi lisäjyrsinterää akseliin ja kiinnitä teräpyörät huolellisesti kiinnittimillä (Ks. Kuva 1 ja

räjäytyskuva).

15. Halutessasi peruuttaa, vapauta laitetta eteenpäin vievä kahva ja paina peruutuskahvasta.

HUOLTO

Huomioi, että huolto-ohjeet koskevat normaaliolosuhteita. Mikäli käytät laitetta erikoisissa

olosuhteissa, kysy tarkempia huolto-ohjeita laitteen jälleenmyyjältä.

1. Sammuta moottori ja irrota sytytystulppa ennen huoltoa.

2. Anna moottorin ja pakoputken jäähtyä, etteivät kuumentuneet osat aiheuta palovammaa.

3. Käytä suojakäsineitä suojamaan käsiäsi teräviltä jyrsinteriltä.

4. Puhdista jyrsinterät mullasta ja levitä niihin syöpymiseltä suojaavaa öljyä.

5. Valuta polttoaine kokonaan pois, mikäli laite varastoidaan yli kuukaudeksi.

6. Alla olevat huoltotoimet saa suorittaa ainoastaan pätevä huoltaja.

Huollettava osa:

Huoltoväli: Joka

käyttö-

kerta

1 kk/

20h

jälkeen

3kk/

50h

jälkeen

8kk/

100h

jälkeen

Vuosittain/

300h

jälkeen

Moottorin öljy Tarkista taso O

Vaihda O O

Vaihteiston öljy Tarkista O

Ilmasuodatin Tarkista O

Puhdista O

Vaihda O

Hihnan kireys Säädä O O

Sytytystulppa Puhdista O

Vaihda O

Kipinänsammutin Puhdista O

Sakkakuppi Puhdista O

Polttoainesäiliö

ja suodatin Puhdista O

Polttoaineletku Tarkista ja

vaihda

tarvittaessa O

Valmistaja pidättää oikeuden muutoksiin ilman erillistä ilmoitusta tai lisävelvoitteita.

Congratulations for choosing this high-quality ESPINA tool! We hope it will be of great help to

you. Remember to read the instruction manual before using the tool for the first time in order to

ensure safe usage. If you have any doubt or problems, please contact your dealer or the importer.

We wish you safe and pleasant work with this tool!

TECHNICAL DATA

Motor 6,5HP, OHV, 4 stroke, air cooled

Gear 1 forward + reverse

Rotation speed 3600r/min

Engine model 196cc

Working width 750mm

Working depth 150mm

Tank capacity 3, 6L

Weight 52kg

SAFETY INSTRUCTIONS AND WARNINGS

1. Non-lead gasoline is recommended for the engine fuel. Gasoline is flammable and explosive.

Take extreme care when handling gasoline.

- No smoking.

- No flame and spark in the area around.

- Engine becomes very hot in the operation. Adding the fuel until the engine is cool down

after switch off.

- Restart the engine only after all the spillage on the machine is wrapped off.

2. Do not allow bystanders or pets to stand in front of or around the machine. This may cause

serious injury.

3. Before starting the engine.

- The operator should be healthy and in good working condition.

- Do not wear loose clothes or wear slippers or bare feet while operation.

- Keep bystanders or pets at least 10m far from the machine.

- Clear away the obstacles in the working area before operation (like wood stick, stone, iron

wire, rope, or glass).

- Look out for trees and well in the working area.

- Check and make sure each component is properly fixed, especially belt cover, mudguard,

and starter.

4. Keep the engine idly running about one minute after starting the engine. Lifting the tiller up and

pressing the clutch lever, the tines will be rotating. Do not put the machine down until tines stop

moving after releasing the clutch lever.

5. Do not fasten the forward lever and the reverse lever at the same time otherwise the machine

will be destroyed.

6. Do not operate the machine on a slope (more than 10º).

7. Do not add fuel more than 2/3 of the fuel tank while operating on a slope (less than 10º). Always

operate across the slop and never attempt to work up and down.

8. Check whether there are any stumbling blocks or ditches behind the operator while reversing the

tiller. Otherwise the operator may fall down or injure him or herself.

9. If any emergency happens, the operator should immediately release the clutch lever and switch

off.

10. Make sure the engine is stopped and spark plug is disconnected.

11. Be sure there is adequate ventilation whenever you operate the engine. Do not add fuel or start

the engine in an enclosed area.

PARTS

OPERATION

1. Preparation

See picture 2 for reference to assembly the handle bar. Remove the bolt 4 & adjuster 1 and attach

the adjusting steel assembly over the girder 5. Insert bolt 4 and secure it with nut. Put the adjuster 1

in, select the appropriate holes 2 and tighten the adjuster with clip 3.

Picture 2. 1. Adjuster 2. Adjustment hole 3. Clip 4. Bolt 5. Girder

Picture 1. 1. Engine 8. Handle bar 15. Oil filler cap

2. Girder 9. Bolt bar 16. Switch

3. Bolt 10. Drag bar 17. Chain box

4. Handle height adjuster 11. Belt cover 18. Tine

5. Break knob 12. Mudguard 19. Recoil starter

6. Backward handle 13. Tine wheel

7. Forward handle 14. Front wheel

SAE 10W-30 is recommended for general, all temperature use. The cap of 0.4l oil tank should be

tightened securely to prevent leakage.

Non-lead 95 gasoline is recommended as fuel. Fuel tank capacity is 3l and the cap should be

properly tightened. Wipe off the spillage before starting the engine.

2. Follow the instructions to start the engine. Keep the engine idly running about one minute.

3. The clutch engages and disengages the power from the engine to the transmission. When the

clutch lever is squeezed, the clutch is engaged and power is transmitted to the transmission.

When the lever is released, power will not be transmitted. Lifting the tiller up and squeezing the

clutch lever, the operator sees the tines assembly is rotating. After about 30 seconds of rotation,

the clutch lever should be released. Make sure the tines stop running and put down the tiller on

the ground. Then turn off the engine.

4. The front wheel is used to help move the tiller from one place to another. To move the tiller,

place the front wheel in the “down” position and insert the lock pin. Then lift the handlebars so

that the tiller can be easily moved on the front wheel. Before tilling, return the wheel to the “up”

position and secure in the groove 2 with lockpin. See pic.3

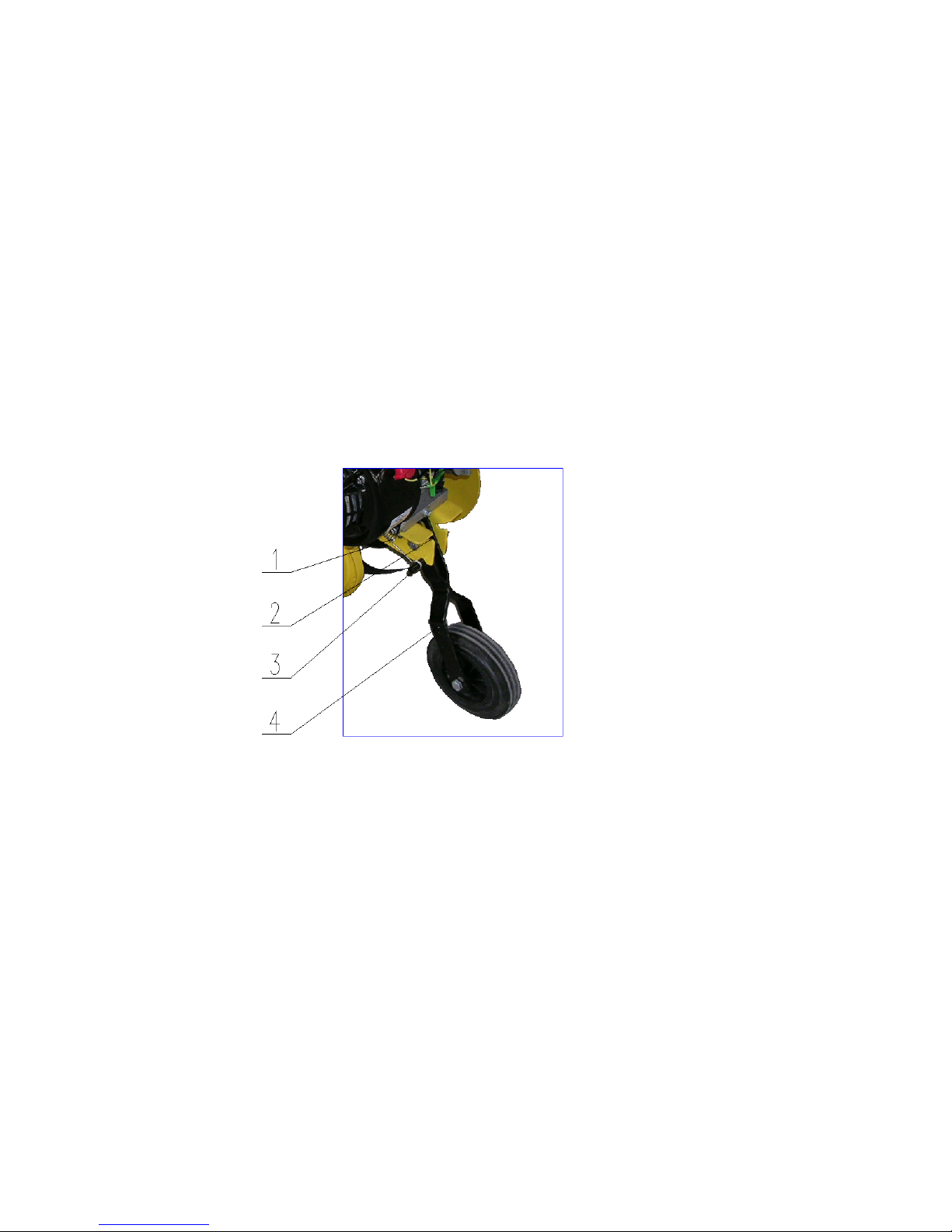

Picture 3. 1. Spring 2. Groove 3. Lockpin 4. Front wheel bracket

5. Keep the engine idly running about one minute after starting and then adjust engine speed by

moving the throttle.

6. Hold the handlebars tightly with both hands and gradually squeeze the clutch lever.

7. The drag bar is used to control the tilling depth, which can be adjusted by removing the retainer

and sliding the drag bar up and down. The deeper the drag bar reaches, the deeper the tilling is.

8. The height of drag bar will be depend on the type of soil being tilled and soil conditions. See

pic.4. To adjust the drag bar, loosen the locknut and the retainer first. Push the drag bar

downwards to select a proper position and fix it with the retainer.

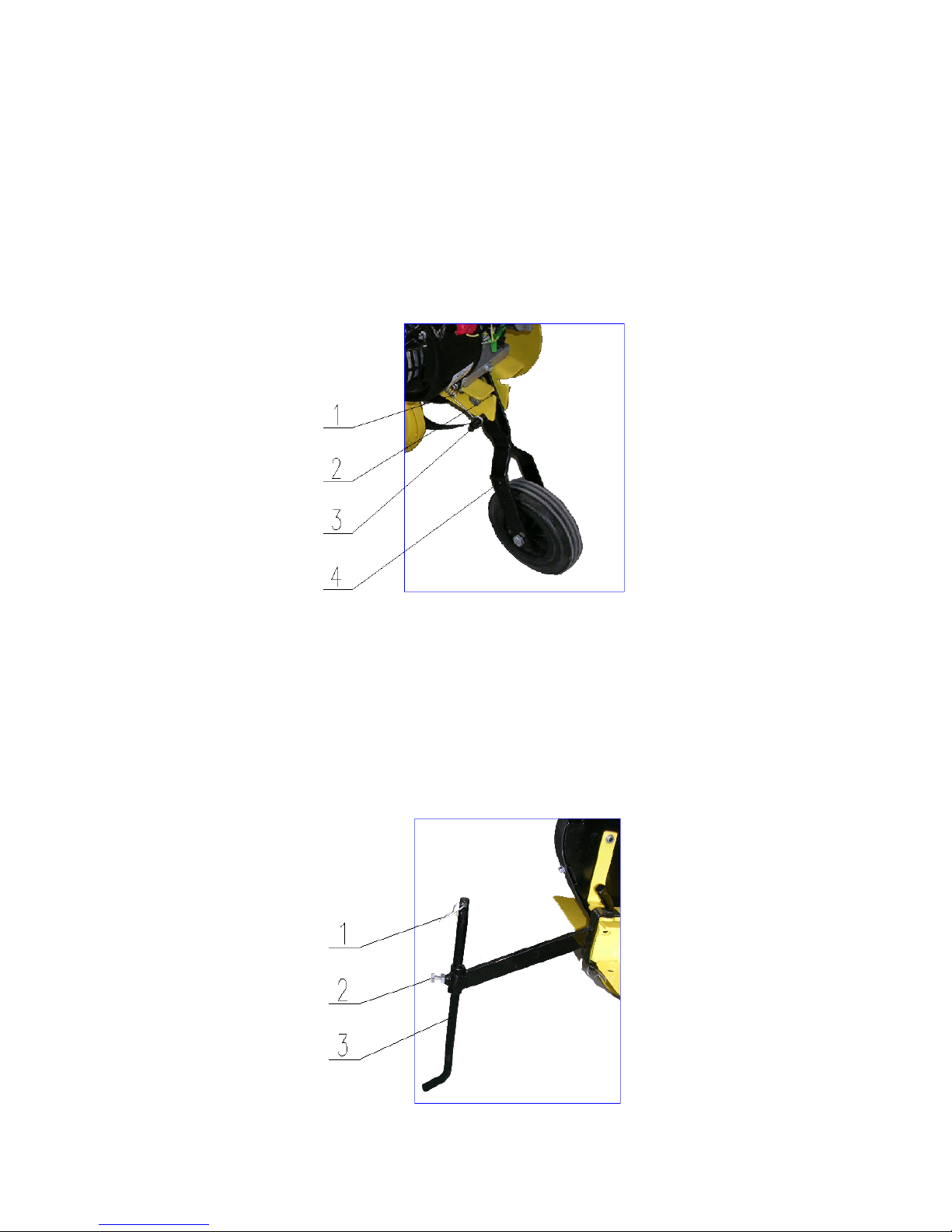

Picture 4. 1. Spring clamp 2. Retainer 3. Drag bar

9. When tilling in hard soil, gradually try the tilling depth from shallow to deep.

10. When turning, push down on the handlebars to bring the tiller’s weight to the rear; this will

make turning easier.

11. Carefully squeeze the clutch lever to adjust the forward speed.

12. Release the clutch lever and turn off the engine after operation or in the intervals.

13. To move the tiller, put the front wheel in the “down” position. It is much easier in the soft soil

to pull the tiller out on the handlebars than to move the machine forward. When pulling the

machine, remember to lift up the handlebars and make sure tines is away from the ground.

14. To make the working width to be 75cm, take off the left rear disc and right rear disc. Then

attach the 2 additional tine assemblies to the tine shaft. And fasten the 2 rear wheels with clamps.

Please refer to figure 1 and the exploded drawing attached.

15. To reverse the tiller, please loose the forward handle, and fasten the backward handle.

MAINTENANCE

Please note the maintenance applies to normal operating conditions. If you operate the tiller under

different conditions, we recommend you to consult your local dealer for the maintenance.

1. Turn off the engine and disconnect spark plug before maintenance.

2. Let the engine and exhaust system cool down to avoid being burns from hot parts.

3. Wear safety gloves in case you may get injury by some sharp edge.

4. Clean the soil adhesive to tines and spread anticorrosive oil on.

5. Drain out all the fuel and oil from the machine if the storage is supposed to more than one month.

6. The items listed in the below should be serviced by a professional.

The manufacturer reserves the right to make change at any time without notice and without

incurring any obligation.

Inhaltsverzeichnis

Sprachen:

Andere IKH Pinne Handbücher

IKH

IKH XTP4 Bedienungsanleitung

Beliebte Pinne Handbücher anderer Marken

MTD

MTD 410R Bedienungsanleitung

Craftsman

Craftsman 247.29931 Bedienungsanleitung

MTD

MTD FRT Series Bedienungsanleitung

Craftsman

Craftsman 917.298353 Bedienungsanleitung

Troy-Bilt

Troy-Bilt Colt FT Bedienungsanleitung

Ryobi

Ryobi 510r Bedienungsanleitung

MTD

MTD OHV Series Bedienungsanleitung

YAT

YAT YT5601-01 Wartungshandbuch

Craftsman

Craftsman 917.296010 Bedienungsanleitung

Troy-Bilt

Troy-Bilt OEM-290-260 Bedienungsanleitung

Scheppach

Scheppach MTP560 Montageanleitung

GARDEN WAY

GARDEN WAY 12194 Bedienungsanleitung

Classen

Classen STAND-AER SA-25 Montage- und Wartungsanleitung

Craftsman

Craftsman 850 Series Bedienungsanleitung

DR PILOT 2 Kurzanleitung

Altrad

Altrad ATIKA BH 1400 N Leitfaden

WIL-RICH

WIL-RICH 2500 Bedienungsanleitung

Viking

Viking HB 685 Bedienungsanleitung
