InFocus Proxima DP2000s Bedienungsanleitung

DP2000s/DP2000x

experience the value of projection

User’s Guide

InFocus Corporation

27700B SW Parkway Avenue

Wilsonville, Oregon 97070-9215

1-800-294-6400 •503-685-8888

Fax: 503-685-8887

http://www.infocus.com

In Europe:

Olympia 1 • NL-1213 NS

Hilversum, The Netherlands

Phone: (31) 35 6474000

Fax: (31) 35 6423999

In Asia:

238A Thomson Road

#18-01/04 Novena Square

Singapore 307684

Telephone: (65) 6334-9005

Fax: (65) 6333-4525

Printed on

recycled

paper.

DP2000s/DP2000x

5742DP2000COVER.qxd 8/14/02 10:12 AM Page 1

Заявление осоответствии

Изготовитель: InFocus Corporation, 27500 SW Parkway Ave. Wilsonville, Oregon 97070 США

Европейское отделение: Olympia 1, NL-1213 NS Hilversum, НидерландыМы заявляем

Мы заявляем, под нашу собственную ответственность, что проектор DP2000s/2000x соответствует следующим нормативным требованиям иправилам:

Требование по ЭМП (электромагнитная совместимость) 89/336/EEC, дополненное требованием 93/68/EEC

ЭМП: EN 55022

EN 55024

EN 61000-3-2

EN 61000-3-3

Требование книзковольтному оборудованию 73/23/EEC, дополненное требованием 93/68/EEC

Безопасность: EN 60950: 2000

июль, 2002

Сертификация Австралии C-tick

Торговые марки

Apple, Macintosh иPowerBook являются торговыми марками или зарегистрированными торговыми марками компании Apple Computer, Inc. IBM иPS/2 являются торговыми марками или

зарегистрированными торговыми марками компании International Business Machines, Inc. Microsoft, PowerPoint иWindows являются торговыми марками или зарегистрированными

торговыми марками Microsoft Corporation. InFocus иLP являются торговыми марками или зарегистрированными торговыми марками компании InFocus Corporation.

Предупреждение FCC (Федерального Комитета по связи США)

Примечание: Данное оборудование было проверено ипризнано соответствующим допустимым пределам Класса B цифровых устройств, соответствующим части 15 правил FCC

(Федеральной комиссии по связи США). Данные ограничения предназначены для обеспечения разумной защиты от вредного воздействия вжилых районах. Данное оборудование

генерирует, использует иможет излучать радиочастотную энергию, ивслучае нарушения правил установки ииспользования, указанных винструкциях, может привести к

возникновению помех врадиосвязи. Однако невозможно дать гарантию отсутствия генерации помех вкаждом конкретном случае. Если оборудование генерирует помехи при

приеме радио или телевизионного сигнала, которые могут быть определены включением ивыключением оборудования, пользователь может попытаться устранить помехи одним из

следующих способов:

--Переориентировать или изменить положение принимающей антенны.

--Увеличить расстояние между оборудованием иприемником.

--Подключить оборудование врозетку другой цепи питания, чем та, ккоторой подключен приемник.

--Обратиться кдилеру или опытному радио/телевизионному специалисту за помощью.

Канада

Данное цифровое оборудование Класса B соответствует канадским нормативным требованиям ICES-003.

Cet appareil numйrique de la classe B est conforme аla norme NMB-003 du Canada.

Сертификация безопасности

UL, CUL, TÜV, N O M , I R A M , ГОСТ

Содержание

Введение 5

Необходимые подключения ккомпьютеру 6

Дополнительные подключения ккомпьютеру 6

Показ компьютерного изображения 7

Первое использование проектора сWindows 98 8

Настройка изображения 9

Стандартные подключения видеоустройств 10

Подключения дополнительных видеоустройств 10

Показ компьютерного изображения 11

Выключение проектора 13

Устранение неисправностей ввашей настройке 13

Использование пульта дистанционного управления 21

Использование аудиооборудования 22

Оптимизация компьютерных изображений 23

Свойства презентации 23

Оптимизация видеоизображений 24

Индивидуальная настройка проектора 24

Использование меню 25

Меню Изображение 26

Меню настроек 29

Обслуживание 32

Чистка объектива 32

Очистка фильтра пыли 32

Замена лампы проектора 33

Чистка сеток отделения лампы 34

Приложение 35

Технические характеристики 35

Принадлежности 36

Размер проецируемого изображения 36

Если увас есть опыт внастройкесистем проведения презентаций, используйте

прилагаемую карточку Быстрая настройка. Для дополнительной информации

оподключении иэксплуатации проектора обратитесь кРуководству

пользователя. Электронная версия руководства пользователя на различных

языках представлена на прилагаемом компакт-диске ина нашем web-сайте по

адресу www.infocus.com.

На web-сайте также представлены технические характеристики (калькулятор

расчета размера интерактивного изображения, команды управления переносным

компьютером, назначение контактов разъемов, глоссарий иданные изделия),

web-магазин для покупки дополнительных принадлежностей истраница для

интерактивной регистрации.

Важные замечания по эксплуатации

Не устанавливайте проектор на скатерть или на другую ткань, так как

это может привести кблокированию вентиляционных отверстий. Не

используйте не апробированную стойку для крепления кпотолку. Вслучае,

если лампа проектора взорвалась, что практически невозможно, тщательно

уберите поверхность сзади проектора ивыбросьте любые пищевые продукты,

которые находились вэтом месте.

Не размещайте никаких

предметов сзади проктора

0,6м(2фт.)

Введение

Ваш новый цифровой проектор прост вподключении, использовании и

обслуживании. DP2000s имеет собственное разрешение SVGA 800x600,

DP2000x имеет собственное разрешение XGA 1024x768.

Проектор поставляется со следующими принадлежностями.

Зарегистрируйте ваш проектор винтерактивном режиме на web-сайте

www.infocus.com/service/register для получения обновлений, сообщений и

регистрационных привилегий.

пульт дистанционного управления

шнур питания*

кабель компьютера

аудио/видео кабель

аудиокабель

крышка

документация

проектор

*взависимости от страны поставки

объектива

приемник ИК-сигнала ПДУ

клавиатура

масштаб

фокус

динамик

клавиша выдвижения

ножки

приемник ИК-сигнала ПДУ

ножка регулировки уровня разъем шнура

питания

фильтры пыли

крышка отделения

лампы

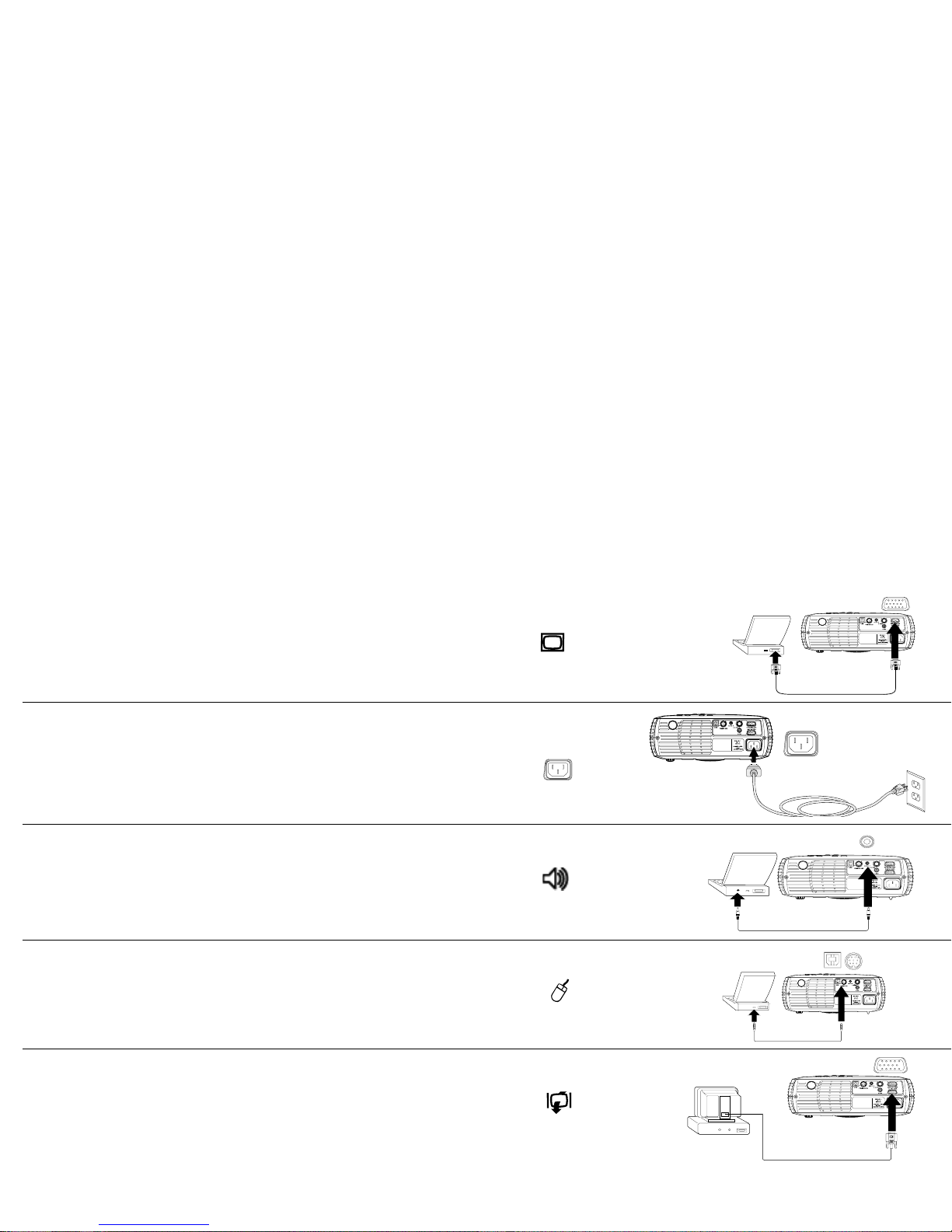

1Необходимые подключения ккомпьютеру

Подключите один конец кабеля компьютера ксинему разъему Computer In

проектора. Подключите другой конец кабеля квидеопорту вашего

компьютера.

Если вы используете настольный компьютер, вам сначала необходимо

отключить кабель монитора от видеопорта компьютера.

Подключите черный шнур питания кразъему, расположенному на задней

панели проектора ивилку вставьте врозетку.

Индикатор питания на клавиатуре проектора будет светиться постоянным

зеленым цветом.

ПРИМЕЧАНИЕ

: Всегда используйте шнур питания прилагаемый кпроектору.

2Дополнительные подключения ккомпьютеру

Для звукового сопровождения презентации подключите аудиокабель к

разъему компьютера икразъему Audio In проектора.

Для управления мышью компьютера при помощи пульта дистанционного

управления проектора, подключите USB или PS2-кабель (заказывается

отдельно) кпроектору иккомпьютеру. Для использования данного свойства

USB-порта вы должны установить USB-драйверы.

Если вы используете настольный компьютер ихотите просмотреть

изображение на экране компьютера, атакже на экране проектора, подключите

шнур монитора кразъему Monitor Out проектора.

подключите кабель компьютера

подключите шнур питания

подключите аудиокабель

подключите кабель компьютера

подключите кабель монитора

3 Показ компьютерного изображения

Снимите крышку объектива.

Нажмите кнопку power (Питание) на верхней панели проектора или на

пульте дистанционного управления. Индикатор начнет мигать зеленым

цветом иначнут работать вентиляторы. Когда включится лампа, на экране

будет показываться заставка запуска ииндикатор будет светиться

постоянным зеленым цветом. Чтобы изображение обрело свою полную

яркость потребуется около минуты.

?Нет экрана запуска? Получить справку стр.13.

Включите ваш компьютер.

Компьютерное изображение должно появится на экране проектора. Если

изображения нет, нажмите кнопку computer (Компьютер) на клавиатуре

проектора.

Убедитесь, что внешний видеопорт компьютера активен.

Большое количество переносных компьютеров не включает свой внешний

видеопорт автоматически при подключении проектора. Обычно для

включения ивыключения внешнего дисплея используется комбинация

клавиш FN + F5. Чтобы узнать комбинацию клавиш вашего компьютера,

обратитесь кдокументации компьютера.

?Нет компьютерного изображения? Попробуйте нажать

кнопку auto image (Автоизображение) на клавиатуре. Получить

справку стр.14.

снимите крышку объектива

нажмите power (Питание)Power

включите компьютер

активизируйте внешний порт компьютера

4 Первое использование проектора сWindows 98

При первом подключении компьютера соперационной системой Windows 98

кпроектору, компьютер распознает проектор как «новое оборудование» ина

экране появится Мастер установки нового оборудования. Следуйте

инструкциям для загрузки Мастером соответствующего драйвера (который

был установлен ввашей операционной системе Windows).

Если увас установлена операционная система Windows 2000 или Windows

ME, пропустите данные действия иперейдите кразделу “Настройка

изображения” на стр.9.

aЩелкните Далее для начала поиска драйвера.

bУбедитесь, что увас выбрано «Поиск наилучшего драйвера» изатем

щелкните Далее.

cУберите все установленные флажки изатем щелкните Далее. Windows

автоматически найдет местоположение драйвера. Если данный драйвер был

удален, переустановите драйвер, используя ваш компакт-диск соперационной

системой Windows.

dКогда Windows найдет драйвер, вы будете готовы кего установке.

Щелкните Далее.

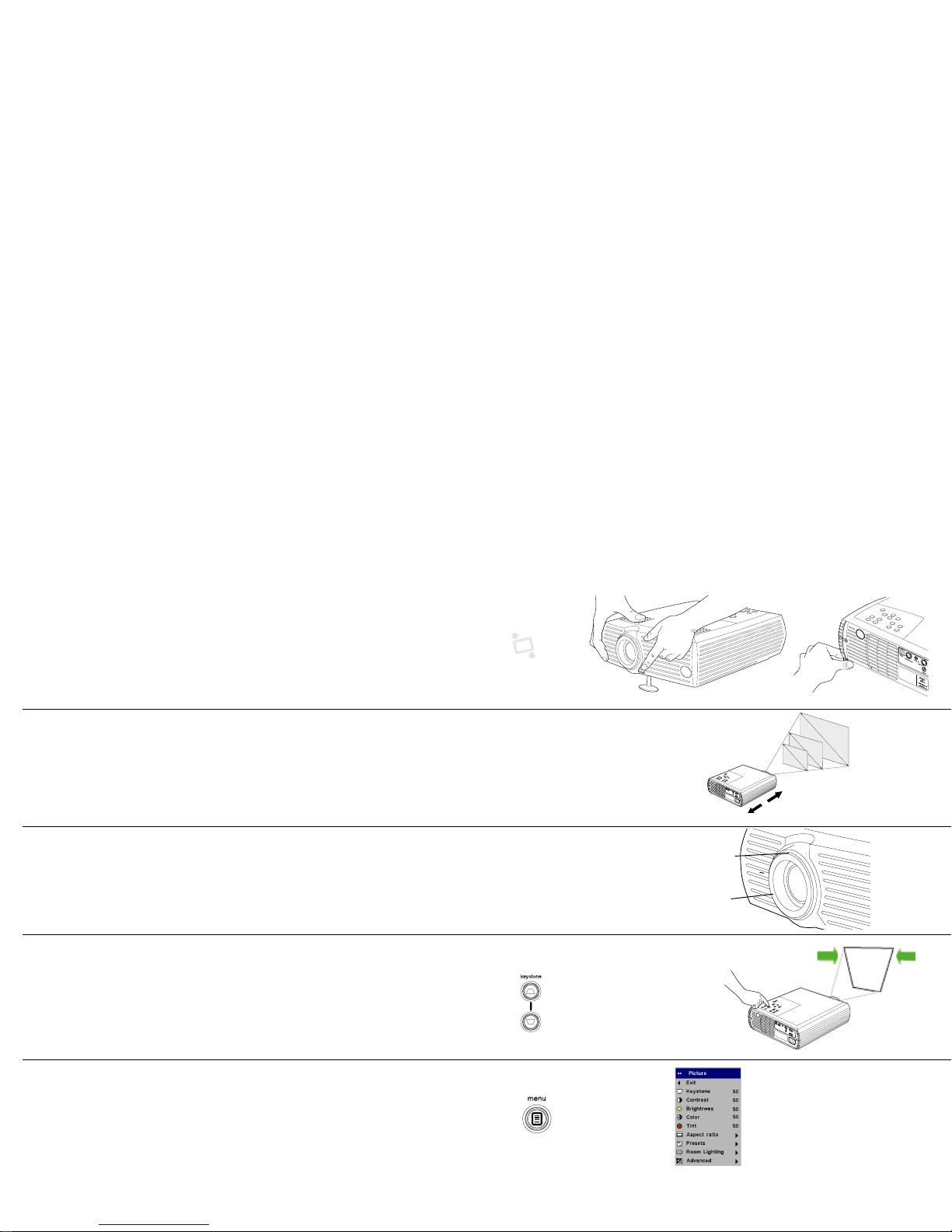

5 Настройка изображения

При необходимости, отрегулируйте высоту проектора, нажав на кнопку

отпускания выдвижения ножки подъема проектора.

При необходимости, поверните ножку регулировки уровня.

Установите проектор на желаемом расстоянии от экрана под углом 90

градусов кэкрану.

См. стр.36для знакомства стаблицей размеров экрана ирасстояний.

Поверните кольца регулировки масштаба или фокусного расстояния для

получения резкого изображения необходимого размера.

Если изображение не имеет прямоугольной формы, отрегулируйте

трапецеидальные искажения, используя для этого кнопки клавиатуры.

Нажмите верхнюю кнопку keystone (Трапецеид. искаж.) для уменьшения

верхней части изображения инажмите нижнюю кнопку keystone для

уменьшения нижней части.

Вменю Изображение отрегулируйте Контрастность иЯркость.

См. стр.25для получения справки по меню.

отрегулируйте

высоту

отрегулируйте расстояние

отрегулируйте масштаб ифокус

масштаб

фокус

отрегулируйте keystone (трапецеидальные

искажения)

настройте меню Изображение

1 Стандартные подключения видеоустройств

Подключите желтый разъем аудио/видео (A/V) кабеля кразъему видеовыхода

вашего видеоустройства. Подключите дрегой желтый разъем кжелтому

гнезду Video проектора.

Подключите белый разъем клевому разъему аудиовыхода вашего видеоустройства;

подключите красный разъем кправому разъему аудиовыхода видеоустройства.

Подключите синий разъем кразъему Audio In проектора.

Подключите черный шнур питания кразъему, расположенному на задней панели

проектора ивилку вставьте врозетку. Индикатор питания на клавиатуре будет

светиться постоянным зеленым цветом.

ПРИМЕЧАНИЕ: Всегда используйте шнур питания, прилагаемый к

проектору.

2Подключения дополнительных

видеоустройств

Если ввидеоустройстве используется круглый четырехштырьковый разъем

S-video, включите кабель S-video (приобретаемый отдельно) вразъем S-video

видеоустройства ивразъем S-video проектора. Используйте аудиоразъемы

аудио/видео кабеля, как было указано выше (желтые разъемы аудио/

видеокабеля не используются).

подключите аудио/видео кабель

подключите шнур питания

подключите S-video ивидеокабели

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere InFocus Projektor Handbücher

InFocus

InFocus IN5212a Bedienungsanleitung

InFocus

InFocus ScreenPlay 5700 Bedienungsanleitung

InFocus

InFocus LP 120 Bedienungsanleitung

InFocus

InFocus LP 850 Bedienungsanleitung

InFocus

InFocus X16 Bedienungsanleitung

InFocus

InFocus Play Big IN1 Bedienungsanleitung

InFocus

InFocus H8600 Bedienungsanleitung

InFocus

InFocus ScreenPlay 5000 Bedienungsanleitung

InFocus

InFocus IN112a Bedienungsanleitung

InFocus

InFocus IN1500 Series Bedienungsanleitung

InFocus

InFocus SP4805 Bedienungsanleitung

InFocus

InFocus LiteShow II Bedienungsanleitung

InFocus

InFocus LP500 Handbuch

InFocus

InFocus IN5542 Bedienungsanleitung

InFocus

InFocus IN1 Bedienungsanleitung

InFocus

InFocus IN3916 Bedienungsanleitung

InFocus

InFocus LP810 Gebrauchs- und Pflegehandbuch

InFocus

InFocus LP 815 Bedienungsanleitung

InFocus

InFocus LP 815 Gebrauchs- und Pflegehandbuch

InFocus

InFocus sp8600hd3d Bedienungsanleitung

InFocus

InFocus LP 850 Bedienungsanleitung

InFocus

InFocus IN112x Bedienungsanleitung

InFocus

InFocus IN13x Series Bedienungsanleitung

InFocus

InFocus CEILING MOUNT LP 1000 SERIES Bedienungsanleitung

Beliebte Projektor Handbücher anderer Marken

iEmmet

iEmmet MP-312 Bedienungsanleitung

Epson

Epson VS400 Bedienungsanleitung

Sony

Sony VPL-HS10 Marketing Specifications & Features Bedienungsanleitung

Sony

Sony VPL-HW65ES Service-Handbuch

Toshiba

Toshiba TLP-791U Bedienungsanleitung

Philips

Philips LC1341 Referenzhandbuch

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Bedienungsanleitung

NEC

NEC NP600S EDU Bedienungsanleitung

BenQ

BenQ SH753P Bedienungsanleitung

Eiki

Eiki EK-623U series Bedienungsanleitung

Epson

Epson PowerLite Pro Cinema 6020UB Bedienungsanleitung

Epson

Epson PowerLite Home Cinema 705HD Bedienungsanleitung

Christie

Christie LHD700 Bedienungsanleitung

Navitar

Navitar FX Bedienungsanleitung

Sony

Sony SRX-R815P Bedienungsanleitung

Vivitar

Vivitar DP1500 X Bedienungsanleitung

Acer

Acer C20 Series Bedienungsanleitung

Asus

Asus ZenBeam Latte Bedienungsanleitung
