Ingersoll-Rand D5241 Bedienungsanleitung

TL-D5200-PIM

Edition 4

July 2023

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Speciche prodotto

Technische Produktdaten

Productspecicaties

Produktspecikationer

Produktspesikasjoner

Tuote-erittely

Especicações do Produto

Προδιαγραφές προϊόντος

Specikacije izdelka

Špecikácie produktu

Specikace výrobku

Toote spetsikatsioon

A termék jellemzői

Gaminio techniniai duomenys

Ierices specikacijas

Informacje o produkcie

Технические характеристики изделия

产品信息

製品仕様

제품 상세

Podaci o proizvodu

BG Информация за продукта

RO Informaţii privind produsul

Cordless Hammer Drill/Driver - D5241

Cordless Drill/Driver - D3141

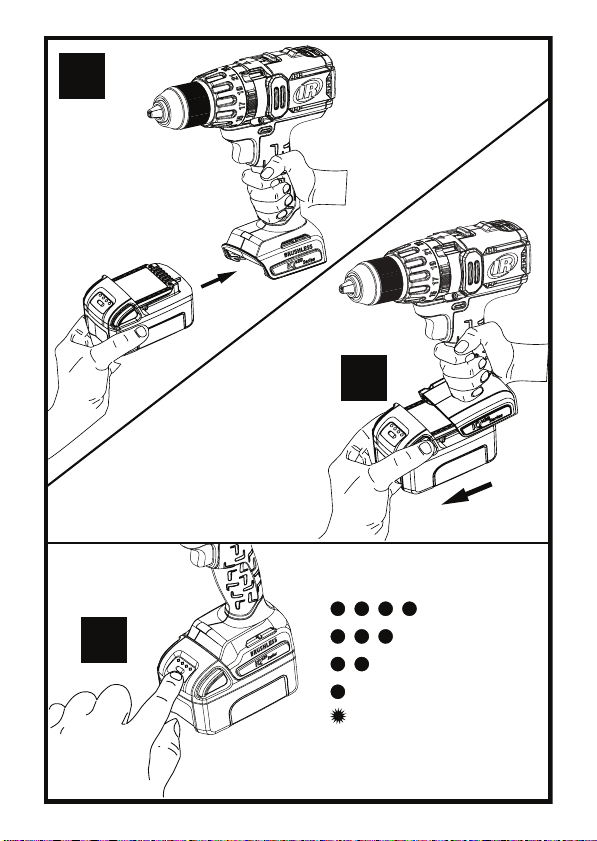

= 100-75%

= 75-50%

= 50-25%

= 25-10%

= 10-0%

TL-D5200-PIM_ed4 EN-1

Product Safety Information

Intended Use:

These Cordless Hammer Drills/Drivers are designed for drilling, honing, reaming, hole sawing,

and driving threaded fasteners.

WARNING

⚠WARNING: Read all safety warnings, instructions, illustrations, and specications

provided with this power tool. Failure to follow the warnings and instructions may result in

electric shock, re and/or serious injury. Save all warnings and instructions for future reference.

●Responsibly recycle or dispose of batteries. Do not puncture or burn batteries. Improper

disposal may endanger the environment or cause personal injury.

●Only use Tools with appropriate voltage Ingersoll Rand batteries and charger. Use of any

other batteries may create a risk of re, personal injury or property damage.

For additional information, refer to Cordless Hammer Drill/Driver Product Safety Manual

Form 04581153, Battery Charger Safety Information Manual Form 10567832 and Battery

Safety Information Manual Form 10567840.

Manuals can be downloaded from ingersollrand.com

Product Specications

Models Voltage Free Speed Max. Torque Impacts per Min.

V, DC High (rpm) Low (rpm) in-lb (N-m) High (IPM) Low (IPM)

D5241 20 0-1,800 0-500 1,100 (125) 0-28,000 0-8,000

D3141 370 (42) --- ---

Models

Drive Sound Level dB(A)

(EN 62841)

Vibration

(m/s2)

(EN 62841)

Impacting Vibration

(m/s2)

(EN 62841)

Type Size

inch (mm)

† Pressure

(Lp)

‡ Power

(Lw)Level *K Level *K

D5241 Chuck 1/2 (13) 94 105 1.4 0.6 11.9 3.6

D3141 71 82 1.5 0.7 --- ---

† KpA = 3dB measurement uncertainty

‡ KwA = 3dB measurement uncertainty

* K = Vibration measurement uncertainty

5026893

Conforms to UL STD. 62841-1 & 62841-2-1.

Certied to CSA STD. C22.2 No. 62841-1 & 62841-2-1.

WARNING

Sound and vibration values were measured in compliance with internationally recognized

test standards.The exposure to the user in a specic tool application may vary from these

results. Therefore, on site measurements should be used to determine the hazard level in

that specic application.

EN-2 TL-D5200-PIM_ed4

Parts and Maintenance

Tool repair and maintenance should only be carried out by an Authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

Environmental Protection

When life of Ingersoll Rand electrical product has expired, it must be recycled in accordance

with all applicable standards and regulations (local, state, country, federal, etc.). Improper

disposal may endanger environment.

Symbol Identication

Li-ion

Return waste material

for recycling.

Do not dispose of this product

with household waste material.

Product contains Lithium-ion.

Do not dispose of this product with

household waste material.

Original instructions are in English. Other languages are a translation of the original instructions.

TL-D5200-PIM_ed4 ES-1

Información de seguridad sobre el Producto

Uso Indicado:

Estos martillo taladros inalámbricos están diseñados para taladrar, alar, escariar, agujerear y

apretar elementos de jación roscados.

ADVERTENCIA

⚠ADVERTENCIA: Consulte todas las advertencias de seguridad, instrucciones,

ilustraciones y especicaciones que acompañan a esta herramienta motorizada. No

respetar los avisos e instruccines puede resultar en descarga eléctrica, incendio o daños graves.

Guarde todos los avisos e instrucciones para su futura consulta.

●Recicle o deshágase de las baterías de manera responsable. No perfore ni queme las

baterías. La eliminación inadecuada de las pilas puede poner en peligro el medio ambiente o

provocar lesiones corporales.

●Utilice sólo herramientas con baterías y cargadores Ingersoll Rand de la tensión apropiada.

El uso de otras baterías puede provocar incendios, lesiones corporales o daños materiales.

Para obtener más información consulte el ormulario 04581153 del manual de seguridad

de producto del taladro inalámbrico martillo, el formulario 10567832 del manual de

información de seguridad del cargador de baterías y el formulario 10567840 del manual

de información de seguridad de la batería.

Los manuales pueden descargarse desde ingersollrand.com

Especicaciones del Producto

Modelos

Tensión

Veloc. Libre Par Máximo Impactos por min.

V, DC Rápida (rpm) Lenta (rpm) in-lb (N-m) Alto (IPM) Bajo (IPM)

D5241 20 0-1,800 0-500 1,100 (125) 0-28,000 0-8,000

D3141 370 (42) --- ---

Modelos

Accionamiento Potencia Sonora dB(A)

(EN 62841)

Vibración

(m/s2)

(EN 62841)

Impacto

Vibración (m/s

)

(EN 62841)

Tipo Tamaño

Pulgadas (mm)

† Presión

(Lp)

‡ Potencia

(Lw)Nivel *K Nivel *K

D5241 portabrocas 1/2 (13) 94 105 1.4 0.6 11.9 3.6

D3141 71 82 1.5 0.7 --- ---

† KpA = 3dB de error

‡ KwA = 3dB de error

* K = de error (Vibración)

5026893

Cumple la norma UL STD. 62841-1 & 62841-2-1.

Cuenta con la certicación CSA STD. C22.2 Nº 62841-1 & 62841-2-1.

ES-2 TL-D5200-PIM_ed4

ADVERTENCIA

Los valores de ruido y vibración se han medido de acuerdo con los estándares para pruebas

reconocidos internacionalmente. Es posible que la exposición del usuario en una aplicación

especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in situ se

deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

Piezas y Mantenimiento

Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar en un

centro de servicio autorizado.

Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.

Protección del Medio Ambiente

Cuando haya nalizado la vida útil del producto de Ingersoll Rand, deberá reciclarlo según las

normas y reglamentos vigentes (locales, estatales, nacionales, federales, etc.). La eliminación

inadecuada de las baterías puede poner en peligro el medio ambiente.

Identicación de Símbolos

Li-ion

Recicle este

producto.

No se deshaga de este

producto de la forma habitual.

Este producto contiene litio-ion. No se deshaga

de este producto de la forma habitual.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

TL-D5200-PIM_ed4 FR-1

Consignes de sécurité du Produit

Utilisation prévue:

Ces perceuses Marteau sans l sont conçues pour des opérations de perçage, d’alésage, de

découpe circulaire et pour des éléments de xation letés.

AVERTISSEMENT

⚠AVERTISSEMENT: Lisez attentivement tous les avertissements, instructions, illustrations

et spécications de sécurité fournis avec cet outil. Ne pas suivre les avertissements et

instructions peut entraîner la survenue d’un choc électrique, d’un incendie et/ou de blessures

graves. Conserver la totalité des avertissements et instructions fournis pour d’éventuelles

consultations ultérieures.

●Recyclez ou éliminez les piles en respectant l’environnement. Ne pas perforer ou brûler les

piles. Une élimination incorrecte des piles peut nuire à l’environnement ou causer des blessures.

●N’utilisez les outils qu’avec des piles et chargeurs Ingersoll Rand de tension appropriée.

L’utilisat ion d’autres piles peut constituer un risque d’incendie, de blessure ou de dégâts matériels.

Pour plus d’informations, consultez le formulaire 04581153 du manuel de sécurité des

Marteau perceuses sans l, le formulaire 10567832 du manuel Informations de sécurité du

chargeur de batteries, le formulaire 10567840 du manuel Informations de sécurité des piles.

Les manuels peuvent être téléchargés sur le site ingersollrand.com

Spécications du produit

Modèles Tension Vitesse à Vide Couple Max. Impacts par minute.

V, DC Haut (trmn) Bas (trmn) in-lb (N-m) Haut (IPM) Bas (IPM)

D5241 20 0-1,800 0-500 1,100 (125) 0-28,000 0-8,000

D3141 370 (42) --- ---

Modèles

Entraînement Niveau Sonore dB(A)

(EN 62841)

Vibration

(m/s2)

(EN 62841)

Impact

Vibration (m/s2)

(EN 62841)

Type Taille

Pouces (mm)

† Pression

(Lp)

‡ Puissance

(Lw)Niveau *K Niveau *K

D5241 mandrin 1/2 (13) 94 105 1.4 0.6 11.9 3.6

D3141 71 82 1.5 0.7 --- ---

† KpA = incertitude de mesure 3dB

‡ KwA = incertitude de mesure 3dB

* K = incertitude de mesure (Vibration)

5026893

Conforme à UL STD. 62841-1 & 62841-2-1.

Conforme à CSA STD. C22.2 No 62841-1 & 62841-2-1.

FR-2 TL-D5200-PIM_ed4

AVERTISSEMENT

Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests

reconnues au niveau international. L’exposition de l’utilisateur lors d’une application

d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures

sur site an de déterminer le niveau de risque de cette application spécique.

Pièces Détachées et Maintenance

Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils.

Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus proche.

Protection de L’environnement

Après expiration de la durée de vie du produit électrique Ingersoll Rand, ce dernier doit être

recyclé conformément à toutes les normes et réglementations en vigueur (locales, nationales,

fédérales, européennes etc.). Une mise au rebut incorrecte peut nuire à l’environnement.

Identication des Symboles

Li-ion

Retourner les

déchets pour

recyclage.

Ne pas mettre ce produit

au rebut avec les déchets

ménagers.

Ce produit contient du lithium-ion.

Ne pas mettre ce produit au rebut avec

les déchets ménagers.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

TL-D5200-PIM_ed4 IT-1

Informazioni sulla Sicurezza del Prodotto

Utilizzo:

Questi Martello trapani/cacciaviti portatili sono progettati per operazioni di perforazione,

levigatura, alesatura, foratura e inserimento di dispositivi di ssaggio lettati.

AVVERTIMENTO

⚠AVVERTIMENTO: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni

e le speciche fornite insieme all’utensile elettrico. ll mancato rispetto delle istruzioni e delle

avvertenze potrebbe comportare scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le

avvertenze e le istruzioni come riferimento futuro.

●Riciclare o smaltire le batterie in modo responsabile. Non forare né bruciare le batterie.

Uno smaltimento inadeguato può mettere in pericolo l’ambiente o provocare lesioni siche.

●Utilizzare gli utensili esclusivamente con le batterie del voltaggio corretto e il caricabatterie

Ingersoll Rand. L’utilizzo di altre batterie può innescare inc endi, provocare lesioni siche o danni

materiali.

Per ulteriori informazioni, consultare il modulo 04581153 del Manuale sulla sicurezza del

prodotto Martello trapani/cacciavitiTrapano portatile, il modulo 10567832 del Manuale

informazioni sulla sicurezza del caricabatteria e il modulo 10567840 del Manuale

informazioni sulla sicurezza delle batterie.

I manuali possono essere scaricati dal sito ingersollrand.com

Speciche del Prodotto

Modelli

Tensione Velocità a vuoto Coppia max. Impulsi al minuto.

V, DC Alta

(giri/min.)

Bassa

(giri/min.) in-lb (N-m) Alta (IPM) Bassa (IPM)

D5241 20 0-1,800 0-500 1,100 (125) 0-28,000 0-8,000

D3141 370 (42) --- ---

Modelli

Attacco

Livello di rumorosità

dB(A)

(EN 62841)

vibrazione

(m/s2)

(EN 62841)

A impulsi

vibrazione (m/s

)

(EN 62841)

Tipo Dimensioni

Pollici (mm)

† Pressione

(Lp)

‡ Potenza

(Lw)Livello *K Livello *K

D5241 mandrino 1/2 (13) 94 105 1.4 0.6 11.9 3.6

D3141 71 82 1.5 0.7 --- ---

† KpA= imprecisione della misurazione 3dB

‡ KwA= imprecisione della misurazione 3dB

* K = incertezza misurazione (Vibrazioni)

5026893

Conforme a UL STD. 62841-1 & 62841-2-1.

Certicato secondo CSA STD. C22.2 N. 62841-1 & 62841-2-1.

IT-2 TL-D5200-PIM_ed4

AVVERTIMENTO

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test

riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno specico

strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario utilizzare le

misurazioni in loco per determinare il livello di pericolo della specica applicazione.

Ricambi e Manutenzione

La riparazione e la manutenzione dell’utensile devono essere eseguite soltanto da un centro di

assistenza autorizzato.

Per qualsiasi comunicazione, rivolgersi all’ucio o al distributore Ingersoll Rand più vicino.

Protezione Ambientale

Raggiunto il limite di operatività del prodotto elettrico Ingersoll Rand, riciclarlo secondo

gli standard e le normative vigenti (a livello locale, regionale, statale, ecc.). Uno smaltimento

inadeguato può rappresentare un rischio per l’ambiente.

Identicazione dei Simboli

Li-ion

Restituire il materiale di

scarto per il riciclaggio.

Non smaltire questo

prodotto insieme ai

riuti domestici.

Il prodotto contiene ioni di litio.

Non smaltire questo prodotto insieme ai

riuti domestici.

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni

originali.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Ingersoll-Rand Bohren Handbücher

Ingersoll-Rand

Ingersoll-Rand 551SMA-EU Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 30 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand ATEX Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand P33N Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand ARO 7 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 5 series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand Jackhamer JRD50 Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 7802RA Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand MULTI-VANE 2X Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 6L-EU Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 7804XP Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand ARO DA023B-EU Series Konfigurationshandbuch

Ingersoll-Rand

Ingersoll-Rand QA Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 551 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 44SMA Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 7A Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand P33N Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 44SMA Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand QP1S Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 5 series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 7802R Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand PowerForce PF500 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 7RAQT4 Tapper Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 7L-EU Series Bedienungsanleitung

Beliebte Bohren Handbücher anderer Marken

Makita

Makita BDF456 Bedienungsanleitung

Black & Decker

Black & Decker LDX220 Bedienungsanleitung

Hitachi

Hitachi DH 40MA Bedienungsanleitung

Challenge

Challenge JO Technisches Referenzhandbuch

Makita

Makita LXFD01 Bedienungsanleitung

Festool

Festool T18+3 Bedienungsanleitung

Milwaukee

Milwaukee M12 FPDX-202X Bedienungsanleitung

EINHELL

EINHELL TE-RH 32 E Bedienungsanleitung

Makita

Makita DHP484 Bedienungsanleitung

Makita

Makita FD05 Bedienungsanleitung

Bosch

Bosch PSB 530 RA Bedienungsanleitung

Maximum

Maximum 054-1359-4 Bedienungsanleitung

Makita

Makita HP332D Bedienungsanleitung

Raider

Raider RDP-HD31H Bedienungsanleitung

Bort

Bort BPM-1400x2 Bedienungsanleitung

Black & Decker

Black & Decker 7266 Bedienungsanleitung

KENT USA

KENT USA TRD1230 Bedienungsanleitung

Bosch

Bosch GSB 19-2 RE Bedienungsanleitung
