Ingersoll-Rand 231GXP Bedienungsanleitung

Form 16575722

Edition 1

November 2004

Air Impact Wrench

231GXP

Product Information

Technische Produktdaten

Produktspecifikationer

Especificaciones del producto

Spécifications du produit

Tuote-erittely

Specifiche prodotto

Produktspesifikasjoner

Productspecificaties

Especificações do Produto

Produktspecifikationer

Προδιαγραφές προϊόντος

Specifikace výrobku

Toote spetsifikatsioon

A termék jellemzői

Gaminio techniniai duomenys

Ierices specifikacijas

Dane techniczne narzędzia

Rozmiar

Špecifikácie produktu

Specifikacije izdelka

Технические характеристики

изделия

Save These Instructions

2 Form 16575722-Edition 1

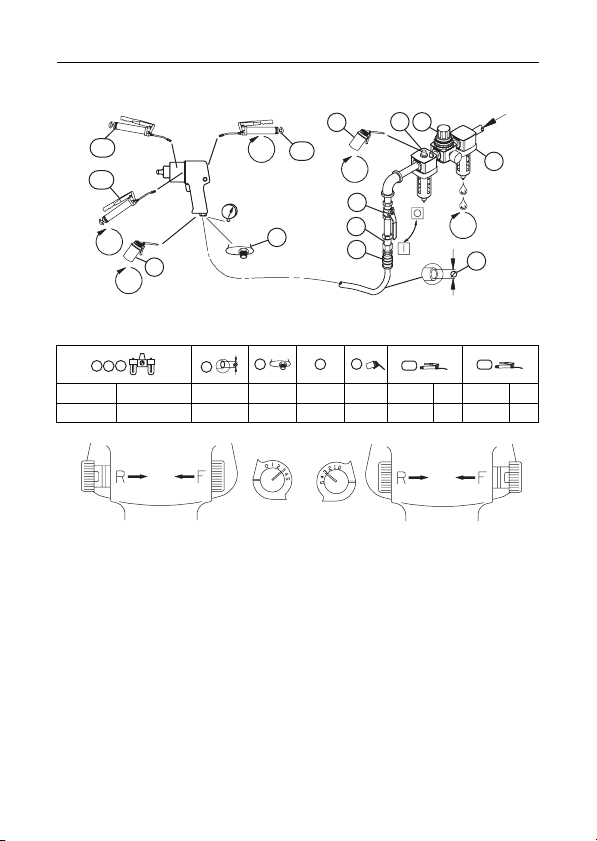

(Dwg. 04581666)

I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R # I-R # cm3I-R # cm3

C241-810 C28241-810-B 3/8 (10) 1/4 MSCF42 10 105-1lb 4 105-1lb 4

48h

PMAX

48h

24h

256 7 910 11

(Dwg. TPD1248) (Dwg. TPD1249)

Form 16575722-Edition 1 3

Product Safety Information

Intended Use:

These Air Impact Wrenches are designed to remove and install threaded fasteners.

For additional information refer to Impact Wrenches Product Safety Information Manual Form

04580916.

Manuals can be downloaded from www.irtools.com.

Power Management System

For models that include a power management system, the system allows operator reduction of maximum

output power in either the forward or the reverse direction.

For reduced power in the forward direction and full power in the reverse direction, push the reverse

valve inward on the right side of the tool and rotate the reverse valve until the notch on the right side aligns

with the desired number on the right side. This provides reduced power in forward but full power in reverse

when the reverse valve is pushed in the opposite direction. (See TPD1248 on page 2.) For reduced power

in the reverse direction and full power in the forward direction, push the reverse valve inward on the left

side of the tool and rotate the reverse valve until the notch on the left side aligns with the desired number on

the left side. This provides full power in forward but reduced power in reverse when the reverse valve is

pushed the opposite direction. (See TPD1249 on page 2.) For full power in both directions, rotate the

Reverse Valve until the notch on each end of the Reverse Valve aligns with 5 on each side of the housing.

The power level indicators (See TPD1248 and TPD 1249) are for reference and DO NOT indicate a specific

power. The power output can be further reduced in forward or reverse by using the variable throttle.

Product Specifications

Model Style

Drive Impacts

per min.

Recommended

Torque Range

Type Size Forward

ft-lb (Nm)

Reverse

ft-lb (Nm)

231GXP Pistol Square 1/2” 1,200 25-300 (34-407) 25-350 (34-475)

Model

Sound Level dB (A)

(ISO15744)

Vibration Level

(ISO8662)

Pressure (Lp)

“KpA”=3dB(A)

Power (Lw)

“KwA”=3dB(A) m/s²

231GXP 91.5 102.5 4.7

4 Form 16575722-Edition 1

Installation and Lubrication

Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet. Drain condensate from

valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse

upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent

hose whipping if a hose fails or coupling disconnects. See drawing 04581666 and table on page 2.

Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and m=months. Items

identified as:

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts

be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll-Rand Office or Distributor.

1. Air filter 7. Coupling

2. Regulator 8. Safety Air Fuse

3. Lubricator 9. Oil

4. Emergency shut-off valve 10. Grease - during assembly

5. Hose diameter 11. Grease - through fitting

6. Thread size

Form 16575722-Edition 1 5

Hinweise zur Produktsicherheit

Vorgesehene Verwendung:

Druckluft-Schlagschrauber sind für das Einschrauben und Lösen von Befestigungselementen mit

Gewinden vorgesehen.

Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für den Druckluft-

Schlagbohrer 04580916.

Handbücher können von www.irtools.com heruntergeladen werden.

Steuerung der Schlagkraft

Bei Modellen, die über ein System zur Krafteinstellung verfügen, kann der Benutzer die maximale

Ausgangskraft entweder in der Vorwärts- oder der Rückwärtsrichtung reduzieren.

Um verringerte Leistung in Vorwärtsrichtung und volle Leistung in Umkehrrichtung zu erreichen, das

Umsteuerventil in der rechten Werkzeugseite nach innen drücken und so weit drehen bis die Kerbe auf der

rechten Seite mit der gewünschten Nummer auf der rechten Seite übereinstimmt. So wird verringerte Leistung

in Vorwärts- und volle Leistung in Umkehrrichtung erreicht wenn das Umsteuerventil in die entgegengesetzte

Richtung gedrückt wird. Siehe Zeichnung TPD1248 auf Seite 2. Um verringerte Leistung in

Umkehrrichtung und volle Leistung in Vorwärtsrichtung zu erreichen, das Umsteuerventil in der linken

Werkzeugseite nach innen drücken und so weit drehen, bis die Kerbe auf der linken Seite mit der

gewünschten Nummer auf der linken Seite übereinstimmt. So wird volle Leistung in Vorwärts- und verringerte

Leistung in Umkehrrichtung erreicht, wenn das Umsteuerventil in die entgegengesetzte Richtung gedrückt

wird. Siehe Zeichnung TPD1249 auf Seite 2. Für volle Leistung in beiden Richtungen das Umsteuerventil

so weit drehen bis die Kerben an beiden Enden des Ventils mit der Nummer 5 an beiden Seiten des

Gehäuses übereinstimmen.

Die Kraftanzeigen (siehe TPD1248 & TPD 1249 auf Seite 2) dienen nur zur Referenz und zeigen KEIN

spezifisches Drehmoment an. Die Kraftabgabe kann weiter in der Vorwärts- oder Rückwärtsrichtung reduziert

werden, in dem der Drücker variabel betätigt wird.

Technische Produktdaten

Modell (e) Machart

Antrieb Schläge

pro

Minute

Empfohlener Drehmomentbereich

Typ Größe Vorwärts

ft-lb (Nm)

Rückwärts

ft-lb (Nm)

231GXP Pistole Quadratischer

Ausgangsantrieb 1/2” 1,200 25-300 (34-407) 25-350 (34-475)

Modell (e)

Schallpegel dB (A)

(ISO15744)

Schwingun-

gsintensität

(ISO8662)

Druck (Lp)

“KpA”=3dB(A)

Stromzufuhr (Lw)

“KwA”=3dB(A) m/s2

231GXP 91.5 102.5 4.7

6 Form 16575722-Edition 1

Montage und Schmierung

Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen Betriebsdrucks (PMAX)

bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen, Luftfilter und Kompressortank täglich

ablassen. Eine Sicherheits-Druckluftsicherung gegen die Strömungsrichtung im Schlauch und eine Anti-

Schlagvorrichtung an jeder Verbindung ohne interne Sperre installieren, um ein Peitschen des Schlauchs zu

verhindern, wenn ein Schlauch fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 04581666 und

Tabelle auf Seite 2.

Die Wartungsfrequenz ist in dem kreisförmigen Pfeil als h=Stunden, d=Tage und m=Monate angegeben. Teile:

Teile und Wartung

Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materialarten getrennt

der Wiederverwertung zuzuführen.

Die Originalsprache dieses Handbuchs ist Englisch.

Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum durchgeführt

werden.

Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll-Rand Niederlassung oder den autorisierten

Fachhandel.

1. Luftfilter 7. Verbindung

2. Regler 8. Sicherheits-Druckluftsicherung

3. Schmierbüchse 9 Ölen

4. Notabsperrventil 10. Fetten - bei der Montage

5. Schlauchdurchmesser 11. Fetten - über Anschlussstück

6. Gewindegröße

Form 16575722-Edition 1 7

Produktsikkerhedsinformation

Anvendelsesområder:

Trykmomentnøgler er udformet til at fjerne og installere gevindskårne lukkemekanismer.

For yderligere information henvises der til produktsikkerhedsinformationen til Trykluftsnøglen i

vejledning 04580916.

Vejledningerne kan hentes ned fra www.irtools.com.

Slageffektstyring

For modeller, der inkluderer et effektstyringssystem, tillader systemet operatørreduktion af den maksimale

udgangseffekt i både den fremadgående og modsatte retning.

Hvis man ønsker reduceret lufttryk under påskruning og maksimalt lufttryk under afskruning, trykkes

kontraventilen på højre side af værktøjet ind, og kontraventilen drejes, indtil rillen på højre side er ud for det

ønskede tal på højre side. Herved opnås der reduceret lufttryk under påskruning, men maksimalt lufttryk

under afskruning, når kontraventilen trykkes i modsatte retning. Se tegning TPD1248 på side 2. Hvis man

ønsker reduceret lufttryk under afskruning og maksimalt lufttryk under påskruning, trykkes

kontraventilen på venstre side af værktøjet ind, og kontraventilen drejes, indtil rillen på venstre side er ud for

det ønskede tal på venstre side. Herved opnås der maksimalt lufttryk under påskruning, men reduceret

lufttryk under afskruning, når kontraventilen trykkes i modsatte retning. Se tegning TPD1249 på side 2. Hvis

der ønskes maksimalt lufttryk i begge retninger, drejes kontraventilen, indtil rillen i hver ende af kontraventilen

er ud for tallet 5 på hver side af ventilhuset.

Indikatorerne for effektniveau (se TPD1248 & TPD 1249 på side 2) er til reference og angiver IKKE en

bestemt effekt. Udgangseffekten kan reduceres yderligere i fremadgående eller modsat retning vha. det

regulerbare spjæld.

Specifikationer

Model (ler) Stil

Drev Slag pr.

minut

Anbefalet momentområde

Type Størrelse Fremad

ft-lb (Nm)

Tilbagegående

ft-lb (Nm)

231GXP Pistol Kvadrat 1/2” 1,200 25-300 (34-407) 25-350 (34-475)

Model (ler)

Lydniveau dB (A)

(ISO15744)

Vibrationsniveau

(ISO8662)

Tryk (Lp)

“KpA”=3dB(A)

Effekt (Lw)

“KwA”=3dB(A) m/s²

231GXP 91.5 102.5 4.7

8 Form 16575722-Edition 1

Installation og smøring

Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk (PMAX) ved

værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftfilterets og kompressortankens

lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse i opadgående slange og brug en anti-

piskeanordning tværs over enhver slangekobling uden intern aflukning for at forhindre at slangen pisker, hvis

en slange svigter eller kobling adskilles. Se tegning 04581666 og tabel på side 2.

Vedligeholdelsesfrekvensen vises i en cirkulær pil og defineres som t=timer, d=dage og m=måneder.

Elementerne er identificeret som:

Reservedele og vedligeholdelse

Efter værktøjets levetid anbefales det at demontere og affedte værktøjet, og opdele de adskilte komponenter

ud fra materialetypen, så de kan genbruges.

Denne vejlednings originalsprog er engelsk.

Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.

Al korrespondance bedes stilet til Ingersoll-Rands nærmeste kontor eller distributør.

1. Luftfilter 7. Kobling

2. Regulator 8. Sikkerhedstryksikring

3. Smøreapparat 9. Olie

4. Nødafspærringsventil 10. Fedt - under samlingen

5. Slangediameter 11. Fedt - gennem monteringen

6. Gevindstørrelse

Form 16575722-Edition 1 9

Información de seguridad sobre el producto

Uso indicado:

Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar fiadores

roscados.

Para más información, consulte el Manual de información de seguridad de producto 04580916

Aprietatuercas neumático de percusión.

Los manuales pueden descargarse en www.irtools.com.

Gestión de la potencia de impacto

En los modelos que incluyen un sistema de gestión de potencia, el sistema permite al operador reducir la

potencia de salida máxima de atornillado o aflojado.

Para potencia reducida en dirección hacia delante y potencia completa en la inversa, empuje hacia

adentro la válvula de inversión situada en el lateral derecho de la herramienta y gire la válvula de inversión

hasta que la marca en el lateral derecho esté alineada con el número deseado en la derecha. Esto ofrece

potencia reducida en dirección hacia delante y completa en la inversa cuando la válvula de inversión sea

empujada hacia el lado opuesto. Vea Esq. TPD1248. Para potencia reducida en dirección inversa y

potencia completa en la dirección hacia delante, empuje hacia adentro la válvula de inversión situada en

el lateral derecho de la herramienta y gire la válvula de inversión hasta que la marca en el lateral izquierdo

esté alineada con el número deseado en la izquierda. Esto ofrece potencia completa en dirección hacia

delante y potencia reducida en la inversa cuando la válvula de inversión sea empujada hacia el lado opuesto.

Vea Esq. TPD1249. Para potencia completa en ambas direcciones, gire la Válvula de Inversión hasta que

la muesca en cada extremo de Válvula de Inversión esté alineada con el número 5 en cada lado de la

carcasa.Los indicadores de nivel de potencia (consulte TPD1248 y TPD 1249) sirven de referencia y NO

indican una potencia exacta. La potencia disponible se puede reducir aún más en la dirección de atornillado o

aflojado con el mando variable.

Especificaciones

Modelo Tipo

Tracción Impactos

por

minuto

Intervalo de par recomendado

Tipo Tamaño Avance

ft-lb (Nm)

Retroceso

ft-lb (Nm)

231GXP Pistola Cuadrado 1/2” 1,200 25-300 (34-407) 25-350 (34-475)

Modelo

Nivel sonoro dB (A)

(ISO15744)

Nivel de vibración

(ISO8662)

Presión (Lp)

“KpA”=3dB(A)

Potencia (Lw)

“KwA”=3dB(A) m/s²

231GXP 91.5 102.5 4.7

10 Form 16575722-Edition 1

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la

entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de

aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de

seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera

sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de

que el acoplamiento se desconecte. Consulte la dibujo 04581666 y la tabla en la página 2.

La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como h=horas, d=días y

m=meses. Los elementos se identifican como:

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar

las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de

Servicio Autorizado.

Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll-Rand más próximo.

1. Filtro de aire 7. Acoplamiento

2. Regulador 8. Fusil de aire de seguridad

3. Lubricador 9. Aceite

4. Válvula de corte de emergencia 10. Grasa - durante el montaje

5. Diámetro de la manguera 11. Grasa - por el engrasador

6. Tamaño de la rosca

Inhaltsverzeichnis

Sprachen:

Andere Ingersoll-Rand Impact Driver Handbücher

Ingersoll-Rand

Ingersoll-Rand LA158 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 131S Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2700 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2955B2 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2925B2Ti Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 280 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2141 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 5980 Series Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 252 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2100G Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2925Ti Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2934B2SP Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 291-S Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 225 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2908P Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2350XPTL-2 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand PROMAXX MX60-SD Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2235TiMAX-2 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2920B1 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand w360 series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 261 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand W5133 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 232TGSL Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2925P1Ti Series Einrichtungshandbuch

Beliebte Impact Driver Handbücher anderer Marken

stayer

stayer IW500D Bedienungsanleitung

Makita

Makita DTD152 Bedienungsanleitung

Milwaukee

Milwaukee M12 FID Bedienungsanleitung

Grizzly

Grizzly H6140 Bedienungsanleitung

Makita

Makita BTW450 Bedienungsanleitung

Ozito

Ozito LID-3000 Bedienungsanleitung

Astro Pneumatic Tool

Astro Pneumatic Tool 1812 Bedienungsanleitung

Greenlee

Greenlee HW3 Bedienungsanleitung

Sthor

Sthor 57091 Bedienungsanleitung

Makita

Makita DTD145 Bedienungsanleitung

Hilti

Hilti SIW 2-A12 Bedienungsanleitung

Ryobi

Ryobi R18IW3 Bedienungsanleitung

Parkside

Parkside PDSSA 20-Li A1 Bedienungsanleitung

Flex

Flex FX1471 Bedienungsanleitung

SATA

SATA 51075C Technisches Handbuch

Cembre

Cembre NR-11P Bedienungsanleitung

Makita

Makita BTP131RFE Bedienungsanleitung

DeWalt

DeWalt XR Li-ion DCF902 Bedienungsanleitung
