Ingersoll-Rand 252 Bedienungsanleitung

Product Information

Save These Instructions

04584827

Edition 2

July 2006

Air Impact Wrench

235, 252, 255 and 258

Product Information

Especificaciones del producto

Spécifications du produit

Specifiche prodotto

Technische Produktdaten

Productspecificaties

Produktspecifikationer

Produktspesifikasjoner

Tuote-erittely

Especificações do Produto

Προδιαγραφές προϊόντος

Specifikacije izdelka

Špecifikácie produktu

Specifikace výrobku

Toote spetsifikatsioon

A termék jellemzői

Gaminio techniniai duomenys

Ierices specifikacijas

Dane techniczne narzędzia

Rozmiar

Технические характеристики

изделия

产品信息

204584827_ed2

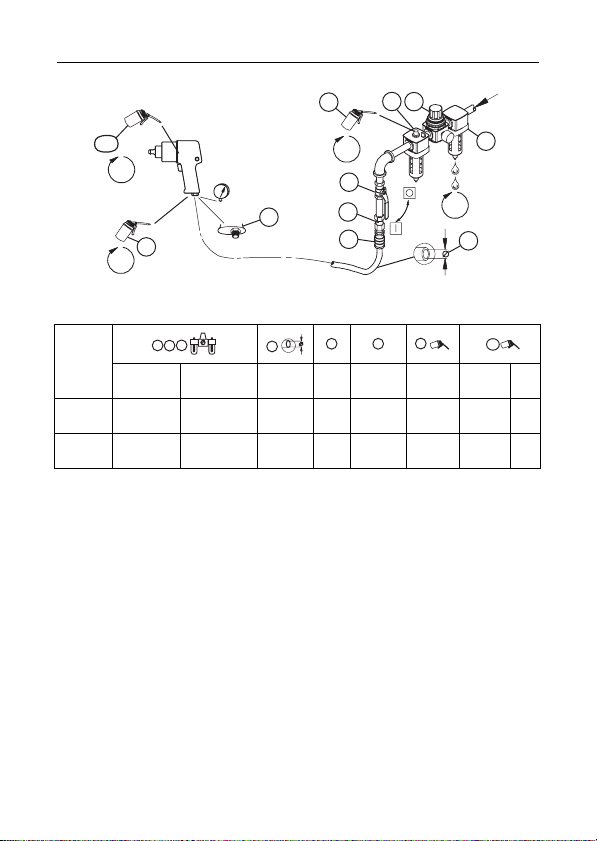

(Dwg. 16573172)

Model(s)

I-R # - NPT I-R # - BS inch

(mm) NPT I-R # I-R # I-R # cm3

235 C241-810 C28241-

810-B 3/8 (10) 1/4 MSCF33 10 50 30

All others C241-810 C28241-

810-B 1/2 (13) 3/8 MSCF43 10 50 40

48h

PMAX

24h

48h

256 7 910

04584827_ed2 EN-1

Product Safety Information

Intended Use:

These Air Impact Wrenches are designed to remove and install threaded fasteners.

For additional information refer to Impact Wrenches Product Safety Information

Manual Form 04580916.

Manuals can be downloaded from www.irtools.com.

Power Management System

For models that include a power management system, the system allows operator

reduction of maximum output power.

To adjust the power, rotate the Power Regulator to the desired level indicator.

The power level indicators are for reference and DO NOT indicate a specific power. The

power output can be further reduced in forward or reverse by using the variable throttle.

Product Specifications

Model(s) Style

Drive Impacts

per

min.

Recommended Torque Range

Type Size Forward ft-lb

(Nm)

Reverse ft-lb

(Nm)

235 Pistol Square 1/2” 1,200 25-200

(34-271)

25-200

(34-271)

252, 252-EU Pistol Square 3/4” 1,100 100-500

(135.6-678)

100-500

(135.6-678)

252-3-EU Pistol Square 3/4” 1,100 100-500

(135.6-678)

100-500

(135.6-678)

255A, 255A-EU Pistol Square 3/4” 1,100 200-700

(135-949)

200-700

(135-949)

255A-3-EU Pistol Square 3/4” 1,100 200-700

(135-949)

200-700

(135-949)

258 Pistol Square 3/4” 1,200 200-800

(271-1084)

200-800

(271-1084)

EN-2 04584827_ed2

Installation and Lubrication

Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet.

Drain condensate from valve(s) at low point(s) of piping, air filter and compressor tank daily.

Install a properly sized Safety Air Fuse upstream of hose and use an anti-whip device

across any hose coupling without internal shut-off, to prevent hose whipping if a hose fails

or coupling disconnects. See drawing 16573172 and table on page 2. Maintenance

frequency is shown in circular arrow and defined as h=hours, d=days, and m=months.

Items identified as:

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Office or Distributor.

Model(s)

Sound Level dB (A)

(ISO15744)

Sound Level dB (A)

(ANSI S5.1-1971)

Vibration

Level

(ISO8662)

† Pressure (Lp) ‡ Power (Lw)Pressure Power

(ISO3744) m/s²

235 --- --- 90.7 103.7 3.8

252, 252-EU 89.7 100.7 --- --- 3.0

252-3-EU 89.7 100.7 --- --- 3.0

255A, 255A-EU --- --- 93.7 106.7 4.6

255A-3-EU --- --- 93.7 106.7 4.0

258 --- --- 96.6 109.6 3.4

† KpA = 3dB measurement uncertanity

‡ KwA = 3dB measurement uncertanity

1. Air filter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-off valve 9. Oil

5. Hose diameter 10. Oil - Fill the Chamber

04584827_ed2 ES-1

Información de seguridad sobre el producto

Uso indicado:

Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar

fiadores roscados.

Para más información, consulte el Manual de información de seguridad de producto

04580916 Aprietatuercas neumático de percusión.

Los manuales pueden descargarse en www.irtools.com.

Gestión de la potencia de impacto

Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al

operador reducir la potencia de salida máxima.

Los indicadores de nivel de potencia sirven de referencia y NO indican una potencia

exacta. La potencia disponible se puede reducir aún más en la dirección de atornillado o

aflojado con el mando variable.

Especificaciones

Modelo Tipo

Tracción Impactos

por

minuto

Intervalo de par

recomendado

Tipo Tamaño Avance

ft-lb (Nm)

Retroceso

ft-lb (Nm)

235 Pistola Cuadrado 1/2” 1,200 25-200

(34-271)

25-200

(34-271)

252, 252-EU Pistola Cuadrado 3/4” 1,100 100-500

(135.6-678)

100-500

(135.6-678)

252-3-EU Pistola Cuadrado 3/4” 1,100 100-500

(135.6-678)

100-500

(135.6-678)

255A, 255A-EU Pistola Cuadrado 3/4” 1,100 200-700

(135-949)

200-700

(135-949)

255A-3-EU Pistola Cuadrado 3/4” 1,100 200-700

(135-949)

200-700

(135-949)

258 Pistola Cuadrado 3/4” 1,200 200-800

(271-1084)

200-800

(271-1084)

ES-2 04584827_ed2

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento

(PMAX) en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos

inferiores de la tubería, filtro de aire y depósito del compresor de forma diaria. Instale una

contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice un

dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno para

evitar que las mangueras den latigazos en caso de que una manguera falle o de que el

acoplamiento se desconecte. Consulte la dibujo 16573172 y la tabla en la página 2.

La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como

h=horas, d=días y m=meses. Los elementos se identifican como:

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,

desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas

para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas

por un Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll Rand más

próximo.

Modelo

Nivel sonoro dB (A)

(ISO15744)

Nivel sonoro dB (A)

(ANSI S5.1-1971)

Nivel de

vibración

(ISO8662)

† Presión (Lp) ‡ Potencia (Lw)Presión Potencia

(ISO3744) m/s²

235 --- --- 90.7 103.7 3.8

252, 252-EU 89.7 100.7 --- --- 3.0

252-3-EU 89.7 100.7 --- --- 3.0

255A, 255A-EU --- --- 93.7 106.7 4.6

255A-3-EU --- --- 93.7 106.7 4.0

258 --- --- 96.6 109.6 3.4

† KpA = 3dB de error

‡ KwA = 3dB de error

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricador 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera 10. Si es necesario, rellene la cámara de aceite

04584827_ed2 FR-1

Informations de sécurité du produit

Utilisation prévue:

Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de disposi-

tifs de fixation filetés.

Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir

le manuel d'information de sécurité du produit Clé pneumatique à chocs.

Les manuels peuvent être téléchargés à l'adresse www.irtools.com.

Régulation de la puissance de percussion

Les modèles équipés d'un régulateur de puissance permettent de réduire la puissance de

sortie maximale.

Pour régler la puissance, tournez le Régulateur de puissance jusqu'à l'indicateur du niveau

recherché.

Les niveaux de puissance ne sont qu'indicatifs, ils NE donnent PAS de mesure précise. La

puissance de sortie peut être encore réduite, dans un sens ou dans l'autre, grâce à la

gâchette progressive.

Spécifications du produit

Modèle(s) Burin

Conduit Impacts

par

minutes

Gamme de couples

recommandée

Type Taille En avant

ft-lb (Nm)

Inversion

ft-lb (Nm)

235 Pistolet Engrenage 1/2” 1,200 25-200

(34-271)

25-200

(34-271)

252, 252-EU Pistolet Engrenage 3/4” 1,100 100-500

(135.6-678)

100-500

(135.6-678)

252-3-EU Pistolet Engrenage 3/4” 1,100 100-500

(135.6-678)

100-500

(135.6-678)

255A, 255A-EU Pistolet Engrenage 3/4” 1,100 200-700

(135-949)

200-700

(135-949)

255A-3-EU Pistolet Engrenage 3/4” 1,100 200-700

(135-949)

200-700

(135-949)

258 Pistolet Engrenage 3/4” 1,200 200-800

(271-1084)

200-800

(271-1084)

FR-2 04584827_ed2

Installation et lubrification

Dimensionnez l'alimentation en air de façon à obtenir une pression maximale (PMAX) au

niveau de l'entrée d'air de l'outil. Drainez quotidiennement le condensat des vannes situées

aux points bas de la tuyauterie, du filtre à air et du réservoir du compresseur. Installez un

raccordement à air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de

celui-ci, puis utilisez un dispositif anti-débattement sur tous les raccords pour tuyaux sans

fermeture interne, afin d'empêcher les tuyaux de fouetter si l'un d'entre eux se décroche ou

si le raccord se détache. Reportez-vous à l'illustration 16573172 et au tableau de la page 2.

Les intervalles d'entretien sont indiqués à l'aide d'une flèche circulaire et définis à l'aide de

lettres (h = heures, d = jours et m =mois). Eléments identifiés en tant que:

Pièces détachées et maintenance

A la fin de sa durée de vie, il est recommandé de démonter l'outil, de dégraisser les pièces

et de les séparer en fonction des matériaux de manière à ce que ces derniers puissent être

recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus

proche.

Modèle(s)

Niveau acoustique dB (A)

(ISO15744)

Niveau acoustique

dB (A)

(ANSI S5.1-1971)

Niveau de

vibration

(ISO8662)

† Pression (Lp) ‡ Puissance (Lw)Pression Puissance

(ISO3744) m/s²

235 --- --- 90.7 103.7 3.8

252, 252-EU 89.7 100.7 --- --- 3.0

252-3-EU 89.7 100.7 --- --- 3.0

255A, 255A-EU --- --- 93.7 106.7 4.6

255A-3-EU --- --- 93.7 106.7 4.0

258 --- --- 96.6 109.6 3.4

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

1. Filtre à air 6. Taille du filetage

2. Régulateur 7. Raccord

3. Lubrificateur 8. Raccordement à air de sûreté

4. Vanne d'arrêt d'urgence 9. Huile

5. Diamètre du tuyau 10. remplissez la chambre d'huile

04584827_ed2 IT-1

Informazioni sulla sicurezza del prodotto

Destinazione d'uso:

Gli avvitatori pneumatici a impulsi sono adatti per operazioni di estrazione e instal-

lazione di dispositivi di fissaggio filettati.

Per ulteriori informazioni, consultare il modulo 04580916 del Manuale informazioni

sulla sicurezza prodotto relativo agli avvitatori pneumatici a impulsi.

I manuali possono essere scaricati da internet al sito www.irtools.com.

Sistema di regolazione della potenza

Per i modelli dotati di sistema di regolazione della potenza, l'operatore può ridurre la

potenza massima erogata.

Per regolare la potenza, ruotare l'apposito registro fino a selezionare il livello di potenza

desiderato.

Gli indicatori del livello di potenza sono da considerare esclusivamente come riferimenti e

NON indicano nessuna potenza specifica. La potenza erogata può essere ulteriormente

ridotta in entrambi i sensi di rotazione agendo sulla farfalla ad apertura variabile.

Specifiche prodotto

Modello/i Stile

Azionamento Impulsi

minuto

Intervallo coppie consigliato

Tipo Dimen

-sioni

Avanti

ft-lb (Nm)

Indietro

ft-lb (Nm)

235 Impugnatura Squadra 1/2” 1,200 25-200

(34-271)

25-200

(34-271)

252, 252-EU Impugnatura Squadra 3/4” 1,100 100-500

(135.6-678)

100-500

(135.6-678)

252-3-EU Impugnatura Squadra 3/4” 1,100 100-500

(135.6-678)

100-500

(135.6-678)

255A, 255A-EU Impugnatura Squadra 3/4” 1,100 200-700

(135-949)

200-700

(135-949)

255A-3-EU Impugnatura Squadra 3/4” 1,100 200-700

(135-949)

200-700

(135-949)

258 Impugnatura Squadra 3/4” 1,200 200-800

(271-1084)

200-800

(271-1084)

IT-2 04584827_ed2

Installazione e lubrificazione

La linea di alimentazione dell'aria deve essere dimensionata in maniera tale da assicurare

all'utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare

quotidianamente la condensa dalla valvola o dalle valvole sulla parte bassa della tubatura,

dal filtro dell'aria e dal serbatoio del compressore. Installare un fusibile di sicurezza di

dimensioni adatte a monte del tubo flessibile e utilizzare un dispositivo antivibrazioni su tutti

i manicotti senza arresto interno per evitare i colpi di frusta dei flessibili, se questi si

guastano o se si staccano gli accoppiamenti. Vedere il disegno 16573172 e la tabella a

pagina 2.

La frequenza delle operazioni di manutenzione è indicata da una freccia circolare ed è

espressa in h=ore, d=giorni e m=mesi. Componenti:

Ricambi e manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e

separare i componenti secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l'inglese.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un

Centro di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ufficio Ingersoll Rand.

Modello/i

Livello acustico dB (A)

(ISO15744)

Livello acustico dB (A)

(ANSI S5.1-1971)

Vibrazioni

Livello

(ISO8662)

† Pressione (Lp)‡Potenza(L

w)Pressione Potenza

(ISO3744) m/s²

235 --- --- 90.7 103.7 3.8

252, 252-EU 89.7 100.7 --- --- 3.0

252-3-EU 89.7 100.7 --- --- 3.0

255A, 255A-EU --- --- 93.7 106.7 4.6

255A-3-EU --- --- 93.7 106.7 4.0

258 --- --- 96.6 109.6 3.4

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

1. Filtro aria 6. Dimensione della filettatura

2. Regolatore 7. Accoppiamento

3. Lubrificatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo flessibile 10. rabboccare il serbatoio dell'olio

Andere Handbücher für 252

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Ingersoll-Rand Impact Driver Handbücher

Ingersoll-Rand

Ingersoll-Rand IQV20 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2908P Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2015 MAX Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2705P1 Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 2115XP Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand LA158 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2705P1 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2955B2 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2934 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2908P Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 2350XP Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 3940P2Ti Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 2015 MAX Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 231-2 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand PowerForce PF850 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 293 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2350XPTL-2 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2235MAX Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 235G Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 599A1 Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 2130AP Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand Aro WG047B-D1 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2131FRC-2 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2906P Einrichtungshandbuch

Beliebte Impact Driver Handbücher anderer Marken

stayer

stayer IW500D Bedienungsanleitung

Makita

Makita DTD152 Bedienungsanleitung

Milwaukee

Milwaukee M12 FID Bedienungsanleitung

Grizzly

Grizzly H6140 Bedienungsanleitung

Makita

Makita BTW450 Bedienungsanleitung

Ozito

Ozito LID-3000 Bedienungsanleitung

Astro Pneumatic Tool

Astro Pneumatic Tool 1812 Bedienungsanleitung

Greenlee

Greenlee HW3 Bedienungsanleitung

Sthor

Sthor 57091 Bedienungsanleitung

Makita

Makita DTD145 Bedienungsanleitung

Hilti

Hilti SIW 2-A12 Bedienungsanleitung

Ryobi

Ryobi R18IW3 Bedienungsanleitung

Parkside

Parkside PDSSA 20-Li A1 Bedienungsanleitung

Flex

Flex FX1471 Bedienungsanleitung

SATA

SATA 51075C Technisches Handbuch

Cembre

Cembre NR-11P Bedienungsanleitung

Makita

Makita BTP131RFE Bedienungsanleitung

DeWalt

DeWalt XR Li-ion DCF902 Bedienungsanleitung
