Ingersoll-Rand 280 Bedienungsanleitung

Form 04584918

Edition 1

October 2004

Air Impact Wrench

280

Product Information

Technische Produktdaten

Produktspecifikationer

Especificaciones del producto

Spécifications du produit

Tuote-erittely

Specifiche prodotto

Produktspesifikasjoner

Productspecificaties

Especificações do Produto

Produktspecifikationer

Προδιαγραφές προϊόντος

Specifikace výrobku

Toote spetsifikatsioon

A termék jellemzői

Gaminio techniniai duomenys

Ierices specifikacijas

Dane techniczne narzędzia

Rozmiar

Špecifikácie produktu

Specifikacije izdelka

Технические характеристики

изделия

Save These Instructions

2 Form 04584918-Edition 1

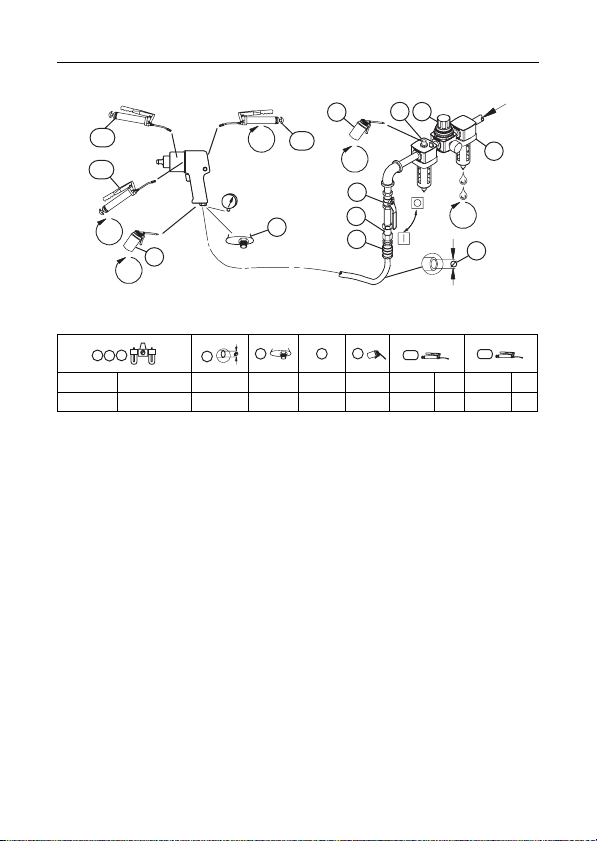

(Dwg. 04581666)

I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R # I-R # cm3I-R # cm3

C241-810 C28241-810-B 1/2 (13) 1/2 MSCF44 10 105-1lb 4 105-1lb 4

48h

PMAX

48h

24h

256 7 910 11

Form 04584918-Edition 1 3

Product Safety Information

Intended Use:

These Air Impact Wrenches are designed to remove and install threaded fasteners.

For additional information refer to Air Impact Wrenches Product Safety Information Manual Form

04580916.

Manuals can be downloaded from www.irtools.com.

Power Management System

For models that include a power management system, the system allows operator reduction of maximum

output power.

To adjust the power, rotate the Power Regulator to the desired level indicator.

The power level indicators are for reference and DO NOT indicate a specific power. The power output can be

further reduced in forward or reverse by using the variable throttle.

Product Specifications

Model(s) Style

Drive Impacts

per

min.

Recommended Torque Range

Type Size Forward ft-lb (Nm) Reverse ft-lb (Nm)

280 Grip Square 1” 750 150-1000 (200-1360) 150-1000 (200-1360)

280-6 Grip Square

extended 1” x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)

280-S6 Grip Splined

extended No. 5 x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)

Model(s)

Sound Level dB (A)

(ANSI S5.1-1971)

Vibration Level

(ISO8662)

Pressure Power

(ISO3744) m/s²

280 109.1 122.1 14.1

280-6 109.1 122.1 10.8

280-S6 109.1 122.1 10.8

4 Form 04584918-Edition 1

Installation and Lubrication

Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet. Drain condensate from

valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse

upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent

hose whipping if a hose fails or coupling disconnects. See drawing 04581666 and table on page 2.

Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and m=months. Items

identified as:

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts

be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll-Rand Office or Distributor.

1. Air filter 7. Coupling

2. Regulator 8. Safety Air Fuse

3. Lubricator 9. Oil

4. Emergency shut-off valve 10. Grease - during assembly

5. Hose diameter 11. Grease - through fitting

6. Thread size

Form 04584918-Edition 1 5

Hinweise zur Produktsicherheit

Vorgesehene Verwendung:

Druckluft-Schlagschrauber sind für das Einschrauben und Lösen von Befestigungselementen mit

Gewinden vorgesehen.

Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für den Druckluft-

Schlagbohrer 04580916.

Handbücher können von www.irtools.com heruntergeladen werden.

Steuerung der Schlagkraft

Bei Modellen, die über ein System zur Krafteinstellung verfügen, kann der Benutzer die maximale

Ausgangskraft reduzieren.

Um die Kraft einzustellen, ist der Krafteinstellregler auf die gewünschte Anzeigestärke zu drehen. Die Kraftan-

zeigen dienen nur zur Referenz und zeigen KEIN spezifisches Drehmoment an. Die Kraftabgabe kann weiter

in der Vorwärts- oder Rückwärtsrichtung reduziert werden, in dem der Drücker variabel betätigt wird.

Technische Produktdaten

Modell (e) Machart

Antrieb Schläge

pro

Minute

Empfohlener Drehmomentbereich

Typ Größe Vorwärts

ft-lb (Nm)

Rückwärts

ft-lb (Nm)

280 Griff Quadratischer

Ausgangsantrieb 1” 750 150-1000 (200-1360) 150-1000 (200-1360)

280-6 Griff

Vergrößerter

quadratischer

Ausgangsantrieb

1” x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)

280-S6 Griff

Vergrößerter

keilverzahnter

Ausgangsantrieb

No. 5 x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)

Modell (e)

Schallpegel dB (A)

(ANSI S5.1-1971)

Schwingungsintensität

(ISO8662)

Druck Stromzufuhr

(ISO3744) m/s2

280 109.1 122.1 14.1

280-6 109.1 122.1 10.8

280-S6 109.1 122.1 10.8

6 Form 04584918-Edition 1

Montage und Schmierung

Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen Betriebsdrucks (PMAX)

bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen, Luftfilter und Kompressortank täglich

ablassen. Eine Sicherheits-Druckluftsicherung gegen die Strömungsrichtung im Schlauch und eine Anti-

Schlagvorrichtung an jeder Verbindung ohne interne Sperre installieren, um ein Peitschen des Schlauchs zu

verhindern, wenn ein Schlauch fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 04581666 und

Tabelle auf Seite 2.

Die Wartungsfrequenz ist in dem kreisförmigen Pfeil als h=Stunden, d=Tage und m=Monate angegeben. Teile:

Teile und Wartung

Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materialarten getrennt

der Wiederverwertung zuzuführen.

Die Originalsprache dieses Handbuchs ist Englisch.

Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum durchgeführt

werden.

Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll-Rand Niederlassung oder den autorisierten

Fachhandel.

1. Luftfilter 7. Verbindung

2. Regler 8. Sicherheits-Druckluftsicherung

3. Schmierbüchse 9 Ölen

4. Notabsperrventil 10. Fetten - bei der Montage

5. Schlauchdurchmesser 11. Fetten - über Anschlussstück

6. Gewindegröße

Form 04584918-Edition 1 7

Produktsikkerhedsinformation

Anvendelsesområder:

Trykmomentnøgler er udformet til at fjerne og installere gevindskårne lukkemekanismer.

For yderligere information henvises der til produktsikkerhedsinformationen til Trykluftsnøglen i

vejledning 04580916.

Vejledningerne kan hentes ned fra www.irtools.com.

Slageffektstyring

For modeller, der inkluderer et effektstyringssystem, tillader systemet operatørreduktion af den maksimale

udgangseffekt.

Indikatorerne for effektniveau er til reference og angiver IKKE en bestemt effekt. Udgangseffekten kan

reduceres yderligere i fremadgående eller modsat retning vha. det regulerbare spjæld.

Specifikationer

Model (ler) Stil

Drev Slag pr.

minut

Anbefalet momentområde

Type Størrelse Fremad

ft-lb (Nm)

Tilbagegående

ft-lb (Nm)

280 Greb Kvadrat 1” 750 150-1000 (200-1360) 150-1000 (200-1360)

280-6 Greb Kvadrat

forlænget 1” x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)

280-S6 Greb Not

forlænget No. 5 x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)

Model (ler)

Lydniveau dB (A)

(ANSI S5.1-1971)

Vibrationsniveau

(ISO8662)

Tryk Effekt

(ISO3744) m/s²

280 109.1 122.1 14.1

280-6 109.1 122.1 10.8

280-S6 109.1 122.1 10.8

8 Form 04584918-Edition 1

Installation og smøring

Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk (PMAX) ved

værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftfilterets og kompressortankens

lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse i opadgående slange og brug en anti-

piskeanordning tværs over enhver slangekobling uden intern aflukning for at forhindre at slangen pisker, hvis

en slange svigter eller kobling adskilles. Se tegning 04581666 og tabel på side 2.

Vedligeholdelsesfrekvensen vises i en cirkulær pil og defineres som t=timer, d=dage og m=måneder.

Elementerne er identificeret som:

Reservedele og vedligeholdelse

Efter værktøjets levetid anbefales det at demontere og affedte værktøjet, og opdele de adskilte komponenter

ud fra materialetypen, så de kan genbruges.

Denne vejlednings originalsprog er engelsk.

Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.

Al korrespondance bedes stilet til Ingersoll-Rands nærmeste kontor eller distributør.

1. Luftfilter 7. Kobling

2. Regulator 8. Sikkerhedstryksikring

3. Smøreapparat 9. Olie

4. Nødafspærringsventil 10. Fedt - under samlingen

5. Slangediameter 11. Fedt - gennem monteringen

6. Gevindstørrelse

Form 04584918-Edition 1 9

Información de seguridad sobre el producto

Uso indicado:

Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar fiadores

roscados.

Para más información, consulte el Manual de información de seguridad de producto 04580916

Aprietatuercas neumático de percusión.

Los manuales pueden descargarse en www.irtools.com.

Gestión de la potencia de impacto

Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al operador reducir la

potencia de salida máxima.

Los indicadores de nivel de potencia sirven de referencia y NO indican una potencia exacta. La potencia

disponible se puede reducir aún más en la dirección de atornillado o aflojado con el mando variable.

Especificaciones

Modelo Tipo

Tracción Impactos

por

minuto

Intervalo de par recomendado

Tipo Tamaño Avance

ft-lb (Nm)

Retroceso

ft-lb (Nm)

280 Mango Cuadrado 1” 750 150-1000 (200-1360) 150-1000 (200-1360)

280-6 Mango Cuadrado

ampliado 1” x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)

280-S6 Mango Ranura

ampliada No. 5 x 6” 750 150-1000 (200-1360) 150-1000 (200-1360)

Modelo

Nivel sonoro dB (A)

(ANSI S5.1-1971)

Nivel de vibración

(ISO8662)

Presión Potencia

(ISO3744) m/s²

280 109.1 122.1 14.1

280-6 109.1 122.1 10.8

280-S6 109.1 122.1 10.8

10 Form 04584918-Edition 1

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la

entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de

aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de

seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera

sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de

que el acoplamiento se desconecte. Consulte la dibujo 04581666 y la tabla en la página 2.

La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como h=horas, d=días y

m=meses. Los elementos se identifican como:

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar

las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de

Servicio Autorizado.

Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll-Rand más próximo.

1. Filtro de aire 7. Acoplamiento

2. Regulador 8. Fusil de aire de seguridad

3. Lubricador 9. Aceite

4. Válvula de corte de emergencia 10. Grasa - durante el montaje

5. Diámetro de la manguera 11. Grasa - por el engrasador

6. Tamaño de la rosca

Andere Handbücher für 280

Inhaltsverzeichnis

Sprachen:

Andere Ingersoll-Rand Impact Driver Handbücher

Ingersoll-Rand

Ingersoll-Rand 2115QXPA Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 271 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 3955 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 288–AP Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 231TL-2 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 225 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 291-S Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2161P Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 255A Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2945 Series Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 2934 Series Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 2705P1 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 35MAX Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 3955 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2161 Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 2906P Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 2955 Series Original Betriebsanleitung

Ingersoll-Rand

Ingersoll-Rand 588A1 Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 2908P Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 232 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 211 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2145QiMAX series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2015 MAX Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2902 Series Einrichtungshandbuch

Beliebte Impact Driver Handbücher anderer Marken

stayer

stayer IW500D Bedienungsanleitung

Makita

Makita DTD152 Bedienungsanleitung

Milwaukee

Milwaukee M12 FID Bedienungsanleitung

Grizzly

Grizzly H6140 Bedienungsanleitung

Makita

Makita BTW450 Bedienungsanleitung

Ozito

Ozito LID-3000 Bedienungsanleitung

Astro Pneumatic Tool

Astro Pneumatic Tool 1812 Bedienungsanleitung

Greenlee

Greenlee HW3 Bedienungsanleitung

Sthor

Sthor 57091 Bedienungsanleitung

Makita

Makita DTD145 Bedienungsanleitung

Hilti

Hilti SIW 2-A12 Bedienungsanleitung

Ryobi

Ryobi R18IW3 Bedienungsanleitung

Parkside

Parkside PDSSA 20-Li A1 Bedienungsanleitung

Flex

Flex FX1471 Bedienungsanleitung

SATA

SATA 51075C Technisches Handbuch

Cembre

Cembre NR-11P Bedienungsanleitung

Makita

Makita BTP131RFE Bedienungsanleitung

DeWalt

DeWalt XR Li-ion DCF902 Bedienungsanleitung
