Ingersoll-Rand 3445MAX Series Bedienungsanleitung

45654522

Edition 2

January 2010

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

Технические характеристики изделия

Informacje o produkcie

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Špecikácie produktu

Specikacije izdelka

Informaţii privind produsul

IИнформация за продукта

Air Grinders

3445MAX and 345MAX Series

제품 상세

製品仕様

产品信息

2 45654522_ed2

48h

24h

PMAX

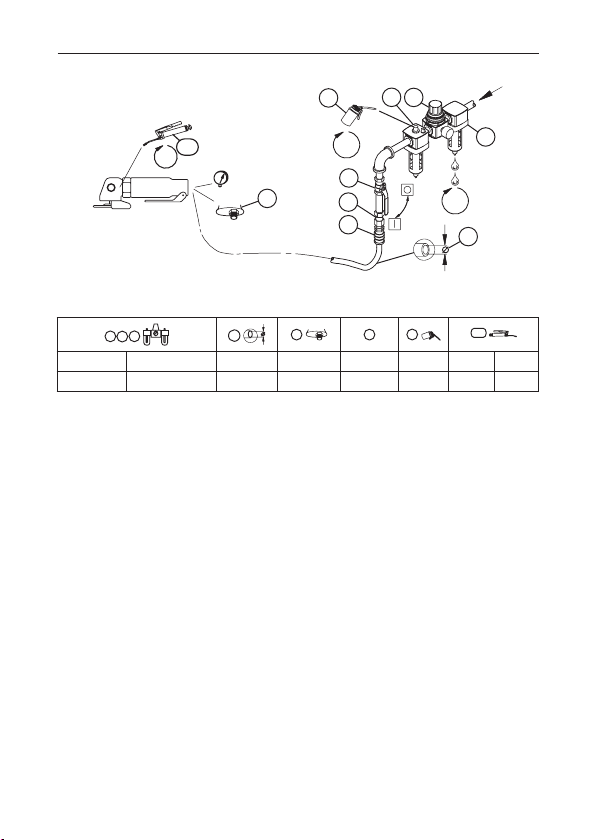

(Dwg. 16576357)

IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3

C38331-800 C383C1-810 3/8 (10) 1/4 MSCF33 10 67 2

45654522_ed2 EN-1

Product Safety Information

Intended Use:

These Air Grinders are designed for material removal or cutting o using a rotated

abrasive wheel, in accordance with the product specication table.

WARNING

Do not attempt to disassemble the internal Speed Controller. It is available only as a unit.

For additional information refer to Air Grinder Product Safety Information Manual Form

04584959.

Manuals can be downloaded from www.ingersollrandproducts.com

Product Specications

Model

Free

Speed

rpm

Arbor

Size

Wheel Type

(Reinforced)

Maximum

Wheel

Thickness

Wheel

Diameter

in. (mm) in. (mm)

3445MAX 12000 5/8”-11 Type 27 (Grinding) 1/4 (6) 4.5

(115)

Type 1, 27, 41, 42 (Cutting) **

3445MAX-M 12000 M14 Type 27 (Grinding) 1/4 (6) 4.5

(115)

Type 1, 27, 41, 42 (Cutting) **

345MAX 12000 5/8”-11 Type 27 (Grinding) 1/4 (6) 5

(127)

Type 1, 27, 41, 42 (Cutting) **

345MAX-M 12000 M14 Type 27 (Grinding) 1/4 (6) 5

(127)

Type 1, 27, 41, 42 (Cutting) **

Model Guard Part

Number

Sound Level dB(A)

(ISO15744)

Vibration

(ISO28927) m/s²

† Pressure (Lp) ‡ Power (Lw) Level *K

3445MAX MG1-106-45 79.6 90.6 6.3 2.2

3445MAX-M MG1-106-45 79.6 90.6 6.3 2.2

345MAX MG1-106-5 79.6 90.6 7.9 2.5

345MAX-M MG1-106-5 79.6 90.6 7.9 2.5

† KpA = 3dB measurement uncertanity

‡ KwA = 3dB measurement uncertanity

* K = Vibration measurement uncertainty

WARNING

** A cut-o wheel shall not be used for side grinding.

EN-2 45654522_ed2

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install

a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any

hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

disconnects. See drawing 16576357 and table on page 2. Maintenance frequency is shown in a

circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter 10. Grease

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

45654522_ed2 ES-1

Información de Seguridad Sobre el Producto

Uso indicado:

Estas amoladoras neumáticas están diseñadas para eliminar material mediante un

accesorio rotatorio, de acuerdo con la tabla de especicaciones del producto.

ADVERTENCIA

No intente desacoplar el controlador interno de velocidad. Sólo está disponible como

unidad.

Para más información, consulte el Manual de información de seguridad de producto

04584959 Amoladora de matrices neumática.

Los manuales pueden descargarse en www.ingersollrandproducts.com

Especicaciones

Modelo

Velocidad

libre

rpm

Tamaño

de eje

Tipo de

muela

Grosor

máximo de

la muela

Tamaño

de muela

Pulgadas

in. (mm)

Pulgadas

in. (mm)

3445MAX 12000 5/8”-11 Type 27 (Molienda) 1/4 (6) 4.5 (115)

Type 1, 27, 41, 42 (Cortes) **

3445MAX-M 12000 M14 Type 27 (Molienda) 1/4 (6) 4.5 (115)

Type 1, 27, 41, 42 (Cortes) **

345MAX 12000 5/8”-11 Type 27 (Molienda) 1/4 (6) 5 (127)

Type 1, 27, 41, 42 (Cortes) **

345MAX-M 12000 M14 Type 27 (Molienda) 1/4 (6) 5 (127)

Type 1, 27, 41, 42 (Cortes) **

Modelo

Número de

pieza del

protector

Nivel sonoro dB (A)

(ISO15744)

vibración m/s²

(ISO28927)

† Presión (Lp) ‡ Potencia (Lw) Nivel *K

3445MAX MG1-106-45 79.6 90.6 6.3 2.2

3445MAX-M MG1-106-45 79.6 90.6 6.3 2.2

345MAX MG1-106-5 79.6 90.6 7.9 2.5

345MAX-M MG1-106-5 79.6 90.6 7.9 2.5

† KpA = 3dB de error

‡ KwA = 3dB de error

* K = de error (Vibración)

ADVERTENCIA

** El disco de corte no puede usarse para llevar a cabo recticaciones laterales.

ES-2 45654522_ed2

Instalación y Lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento

(PMAX) en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos

inferiores de la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una

contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice

un dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno

para evitar que las mangueras den latigazos en caso de que una manguera falle o de que el

acoplamiento se desconecte. Consulte la dibujo 16576357 y la tabla en la página 2. La frecuencia

de mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días

y m = meses de uso real. Los elementos se identican como:

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricador 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera 10. Grasa

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,

desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para

reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

45654522_ed2 FR-1

Informations de Sécurité du Produit

Utilisation Prévue:

Ces meuleuses pneumatiques sont conçues pour enlever de la matière ou eectuer des

découpes à l’aide d’un disque abrasif rotatif, conformément au tableau des spécications

de produit.

AVERTISSEMENT

N’essayez pas de démonter le régulateur de vitesse interne. Uniquement disponible sous

forme de kit.

Pour des informations complémentaires, reportez-vous au manuel 04584959

d’information de sécurité du produit Meuleuse pneumatique légère.

Les manuels peuvent être téléchargés à l’adresse www.ingersollrandproducts.com

Spécications du Produit

Modèle

Vitesse

libre

t/m

Taille

l’arbre

Type

disque

Epaiss eur

maximale

disque

Taille de

disque

Pouces

in. (mm)

Pouces

in. (mm)

3445MAX 12000 5/8”-11 Type 27 (Meulage) 1/4 (6) 4.5

(115)

Type 1, 27, 41, 42 (découpe) **

3445MAX-M 12000 M14 Type 27 (Meulage) 1/4 (6) 4.5

(115)

Type 1, 27, 41, 42 (découpe) **

345MAX 12000 5/8”-11 Type 27 (Meulage) 1/4 (6) 5

(127)

Type 1, 27, 41, 42 (découpe) **

345MAX-M 12000 M14 Type 27 (Meulage) 1/4 (6) 5

(127)

Type 1, 27, 41, 42 (découpe) **

Modèle

Numéro de

pièce du

protecteur

Niveau acoustique dB(A)

(ISO15744)

Vibration

(ISO28927) m/s²

† Pression (Lp) ‡ Puissance (Lw) Niveau * K

3445MAX MG1-106-45 79.6 90.6 6.3 2.2

3445MAX-M MG1-106-45 79.6 90.6 6.3 2.2

345MAX MG1-106-5 79.6 90.6 7.9 2.5

345MAX-M MG1-106-5 79.6 90.6 7.9 2.5

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

* K = incertitude de mesure (Vibration)

AVERTISSEMENT

**Les disques de tronçonnage ne doivent pas être utilisés pour meuler la tranche d’une

pièce.

FR-2 45654522_ed2

Installation et lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 16576357 et au tableau de la page 2. La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 6. Taille du letage

2. Régulateur 7. Raccord

3. Lubricateur 8. Raccordement à air de sûreté

4. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau 10. Graisse

Pièces détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

45654522_ed2 IT-1

Informazioni sulla Sicurezza del Prodotto

Destinazione d’uso:

Queste smerigliatrici pneumatiche sono progettate per rimuovere e ritagliare il materiale

tramite un accessorio abrasivo rotante, secondo la tabella contenente le speciche del

prodotto.

AVVERTIMENTO

Non tentare di smontare il dispositivo di controllo velocità interno. È disponibile soltanto

come unità singola.

Per ulteriori informazioni, vedasi Fresatrice pneumatica per stampi Manuale delle

Informazioni sulla sicurezza del prodotto 04584959.

I manuali possono essere scaricati da internet al sito www.ingersollrandproducts.com

Speciche Prodotto

Modello

Velocità

a vuoto

giri/min

Dimensioni

mandrino Tipo di mola

Massimo

spessore

mola

Dimen-

sioni

mola

Pollici

(mm)

Pollici

(mm)

3445MAX 12000 5/8”-11 Type 27 (Molatura) 1/4 (6) 4.5

(115)

Type 1, 27, 41, 42 (Taglio) **

3445MAX-M 12000 M14 Type 27 (Molatura) 1/4 (6) 4.5

(115)

Type 1, 27, 41, 42 (Taglio) **

345MAX 12000 5/8”-11 Type 27 (Molatura) 1/4 (6) 5

(127)

Type 1, 27, 41, 42 (Taglio) **

345MAX-M 12000 M14 Type 27 (Molatura) 1/4 (6) 5

(127)

Type 1, 27, 41, 42 (Taglio) **

Modello Matricola

protezione

Livello acustico dB(A)

(ISO15744)

Vibrazioni

(ISO28927) m/s²

† Pressione (Lp) ‡ Potenza (Lw) Livello * K

3445MAX MG1-106-45 79.6 90.6 6.3 2.2

3445MAX-M MG1-106-45 79.6 90.6 6.3 2.2

345MAX MG1-106-5 79.6 90.6 7.9 2.5

345MAX-M MG1-106-5 79.6 90.6 7.9 2.5

† KpA = Incertezza Misurazione 3dB

‡ KwA = Incertezza Misurazione 3dB

* K = incertezza misurazione (Vibrazioni)

AVVERTIMENTO

** Il disco da taglio non può essere usato per operazioni di molatura laterale.

IT-2 45654522_ed2

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16576357 e la tabella a pagina 2. La frequenza di manutenzione viene

illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo:

Componenti:

1. Filtro aria 6. Dimensione della lettatura

2. Regolatore 7. Accoppiamento

3. Lubricatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo essibile 10. Ingrassaggio

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l’inglese.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Ingersoll-Rand Elektrowerkzeuge Handbücher

Ingersoll-Rand

Ingersoll-Rand IQ V20 Cordless Impactool W5000 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 100SQ1-EU Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand IQV20 W7002 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 7790-A Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 6W Series Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand IR106B Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 6W Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 7LR series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 1207MAX Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2146 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand SERIES EL Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand IQV20 W7152 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand IR2PS Handbuch

Ingersoll-Rand

Ingersoll-Rand 170 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2512 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand IR30BV Installationsanleitung

Ingersoll-Rand

Ingersoll-Rand 9-EU Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand W5001 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 7802S Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand QE6 Series Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand IMPACTOOL 2707A1 Installationsanleitung

Ingersoll-Rand

Ingersoll-Rand DAA40 Series Leitfaden

Ingersoll-Rand

Ingersoll-Rand QM3 Series Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 500P Einrichtungshandbuch

Beliebte Elektrowerkzeuge Handbücher anderer Marken

AEG

AEG OMNI-JS Bedienungsanleitung

SIP

SIP 01533 Bedienungsanleitung

Ribimex

Ribimex PRS499 Bedienungsanleitung

3M Fiber Optic Connector Crimp Tool Bedienungsanleitung

Ryobi

Ryobi P524 Bedienungsanleitung

ROJEK

ROJEK FSN 300A Bedienungsanleitung

Kemper

Kemper 1740PRO Bedienungsanleitung

WABCO

WABCO OptiTire Bedienungsanleitung

EINHELL

EINHELL TE-MS 18/210 Li Bedienungsanleitung

Orgapack

Orgapack OR-T 85 Kurzanleitung

TOUGHCUT

TOUGHCUT Diamond 400 Bedienungsanleitung

Yaros

Yaros PB-3603 Bedienungsanleitung

Fein

Fein BSS 2.0 E Einrichtungshandbuch

Baileigh Industrial

Baileigh Industrial SS-2725 Bedienungsanleitung

Milwaukee

Milwaukee 2674-20 Bedienungsanleitung

Fein

Fein BLs 1.6 Bedienungsanleitung

Princess

Princess Electric Multi Sharpener Bedienungsanleitung

FOREDOM

FOREDOM K.1050 Handbuch
