INSTEON 2477D Bedienungsanleitung

INSTEON Dimmer Switch

2477D, 2477DH

Quick Start Guide

INSTEON Dimmer Switch

Set ButtonHeat Sink Tab

(1000W Only)

O

Hold to Dim

On

Hold to

Brighten

Brightness

LEDs

Status LED

For the complete Owner’s Manual and

more, visit: insteon.com/support

Phillips Screwdriver

Tools Needed for Installation

Wire Cutter / Stripper

Voltage Detector

Flathead Screwdriver

Disconnect Power

Always disconnect power before

installation. Contact INSTEON

Support when uncertain about

installation.

1-866-243-8022

Installation

1

ON

ON

ON

ON

ON

ON

ON

OFF

ON ON

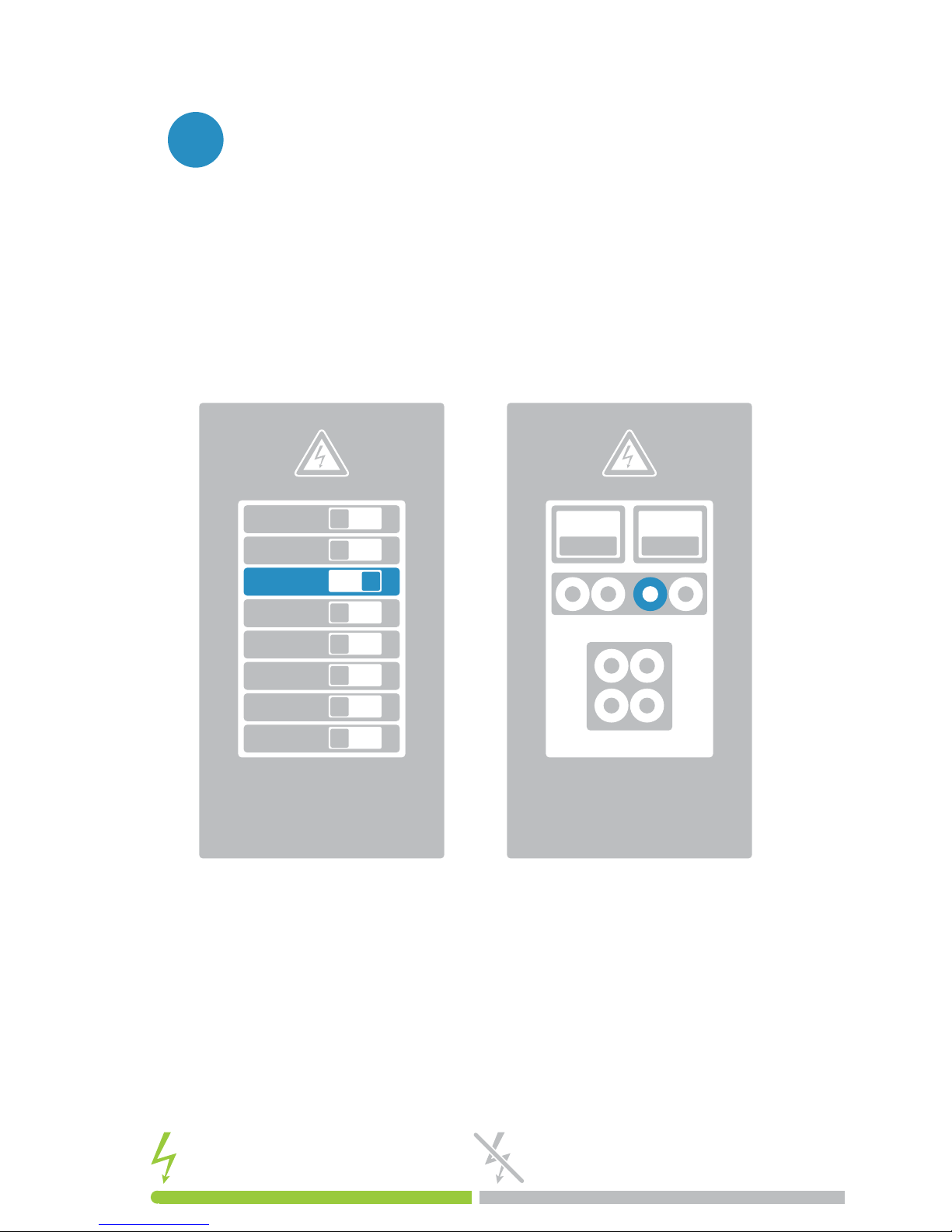

Turn o power to your switch at the

electrical service panel.

Circuit Breakers

Power is ON Power is OFF

Fuse Panel

or

2Remove the old switch and disconnect

the wires. If your box lacks neutral wires,

stop and contact support.

Neutral

Wire

½”

12mm

1 2

!

3Turn on power at the circuit breaker and

use a voltage detector or multi-meter

to identify line and load. Line will be

energized.

4Turn o power at the circuit breaker. Connect the Dimmer Switch wires to the identied wires in

the junction box. Verify that the wire nuts are secure and that no exposed copper wire is visible

except for the bare ground wire.

Line

Load

Turn o power at the circuit breaker. Connect the Dimmer Switch wires to the identied wires in

the junction box. Verify that the wire nuts are secure and that no exposed copper wire is visible

except for the bare ground wire.

Neutral

Line

Load

Ground

5Mount the Dimmer Switch into the

junction box with the LED bar on the left

and turn power on to the switch at the

circuit breaker panel.

6Test your Dimmer Switch by tapping the

paddle to turn On and O. Press and

hold to dim or brighten.

Installation complete. You can now link

your Dimmer Switch to the Hub.
