HASZNÁLATI UTASÍTÁS
MIG/MMA kétfunkciós IGBT technológiás
kompakt hegesztő inverter
MIG 320 DIGITAL SYNERGIC
HU
FIGYELEM!
A hegesztés és vágás veszélyes üzem, ha nem körültekintően dolgoznak könnyen
balesetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért
a műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa
el gyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt!
• Hegesztés alatt ne kapcsoljon más üzemmódra, mert
árt a gépnek!
• Használaton kívül csatlakoztassa le a munkakábeleket
a gépről.
• A főkapcsoló gomb biztosítja a készülék teljes áramta-
lanítását.
• A hegesztő tartozékok, kiegészítők sérülésmentesek,
kiváló minőségűek legyenek.
• Csak szakképzett személy használja a készüléket!
ÁRAMÜTÉS: végzetes lehet
• Földeléskábelt – amennyiben szükséges, mert nem
földelt a hálózat - az előírásoknak megfelelően kösse!
• Csupasz kézzel ne érjen semmilyen vezető részhez a
hegesztő körben, mint elektróda vagy vezeték vég! He-
gesztéskor a kezelő száraz védőkesztyűt viseljen!
• A hegesztő a munkadarabtól elszigetelten legyen!
Hegesztéskor keletkezett füst és gázok ártalmasak az
egészségre!
Kerülje a füst vagy gázok belégzését!
• Munkaterület legyen jól szellőző!
Az ív fénykibocsátása árt a szemnek és bőrnek!
• Hegesztés alatt viseljen hegesztőpajzsot
védőszemüveget és védőöltözetet a fény és a
hősugárzás ellen!
• A munkaterületen vagy annak közelében tartózkodókat
is védeni kell a sugárzásoktól!
TŰZVESZÉLY
• A hegesztési fröccsenés tüzet okozhat, ezért a gyúléko-
ny anyagot távolítsa el a munkaterületről!
• A tűzoltó készülék jelenléte és a kezelő tűzvédelmi
szakképesítése is szükséges a gép használatához!
Zaj: Árthat a hallásnak
Hegesztéskor / vágáskor keletkező zaj árthat a hallás-
nak, fülvédőt alkalmazzon!
Meghibásodás:
• Tanulmányozza át a kézikönyvet
• Hívja forgalmazóját további tanácsért.
2
HU
TARTALOMJEGYZÉK
BEVEZETÉS 4.
FŐBB PARAMÉTEREK 5.
BEÜZEMELÉS 6.
MŰKÖDÉS 7.
ÓVINTÉZKEDÉSEK 12.
KARBANTARTÁS 12.
3
Bevezetés
Először is köszönjük, hogy hegesztőgépünket választotta és használja.
Hegesztőgépünk fejlett inverter technológiával készült és a nagy frekvenciájú, nagy
teljesítményű IGBT egyenirányítja az áramot, majd PWM használatával a kimenő
egyenáramot nagy teljesítményű munkavégzésre alkalmassá teszi, nagyban
csökkentve a fő transzformátor tömegét és méreteit, 30%-al növelve a hatéko-
nyságot.
Az ívképzés a magas frekvenciájú rezgés elvét alkalmazza.
A gép alábbi tulajdonságokkal rendelkezik:
- Magas minőségű IGBT tranzisztor technológia és áramszabályozás, amitől a gép
stabil, megbízható és nagy bekapcsolási idővel folyamatosan magas teljesítményre
képes
- Zárt, visszacsatolt áramkör, változatlan kimenő feszültség, magas feszültségbeli
egyensúly
- Kimeneti áramerősség szabályozás: stabil hegesztés, alacsony fröcskölés, mély
beolvadás, kiváló hegesztés varrat képzés
- Fokozatmentes, elektronikus fojtás ultragyors szabályozással a kiváló ívgyújtásért és a
nagy ívstabilitásért.
- Lassú huzaltolás a hegesztés kezdetén
- Széles tartományú lemezvastagsághoz használható
A gép hatékonysága elérheti a 85%-ot ami 30%-os energia-megtakarítást eredményez
a hagyományos transzformátoros gépekkel összehasonlításban.
Jelen hegesztőgép ipari és professzionális használatra alkalmas, megfelel az IEC60974
Nemzetközi Biztonsági Szabvány előírásainak.
A vásárlástól számított 1 év garanciát vállalunk a termékre. A garancia kizárólag a
vásárlás napján érvényesített garancia jeggyel és az eredeti számlával érvényes!
A gép gyári sorszámmal ellátott, kérjük győződjön meg arról, hogy ez a sorszám mind
a garancia jegyre, mind a számla első példányára felkerüljön!
Kérjük, hogy gyelmesen olvassa el és alkalmazza jelen útmutatót beüzemelés és
működés előtt!
HU
4
1. Fő paraméterek
1-1. paraméterek
HU
MIG 320 DIGITAL
800MIG320DS
Hálózati feszültség (V) 3 fázis 380V±15%
Frekvencia (Hz) 50/60
Üresjárati feszültség(V) 58
Névleges áramfelvéte(A)
MIG :16.8
MMA :18.5
Hegesztőáram tartomámy (A)
MIG :45-300
MMA :40-300
Munkafeszültség (V)
MIG :16.2-29
MMA :21.6-32
Bekapcsolási idó (%)
MIG :35%
MMA :35%
Hatásfok (%) 0.93
Teljesítménytényező 85
Huzalelőtoló típusa Beépített
Huzalelőtolás sebessége (m/min) 3-16
Gáz előáramlás (S) 1.0±0.5
Hegesztőhuzal átmérő (mm) 0.8/1.0/1.2
Szigetelési osztály F
Védelmi osztály IP21
Hegeszthető anyagvastagság (mm) 0.8 tól
Tömeg (kg) 60
Méret (mm) 950*458*950
5
2. Beüzemelés
2-1. Hálózatra csatlakozás
1. Minden gép saját bemeneti áramvezetékkel rendelkezik. Megfelelő hálózati dugaljon keresztül
a földelt hálózatra kell csatlakoztatni!
2. Az áramvezetéket a megfelelő földelt hálózati csatlakozóba kell bedugni!
3. Multiméterrel ellenőrizzük, hogy a feszültség megfelelő sávtartományban van-e!
2-2. Kimeneti vezetékek és a MIG hegesztő pisztoly csatlakozása.
1. Mindegyik gép gyári munkakábellel kerül forgalomba, melyeknek két lengő csatlakozója van,
amit a panelra csatlakoztathatunk. Ellenőrizzük, hogy jól csatlakozzanak a kábelek, különben
mindkét oldal sérülhet, túlmelegedhet vagy eléghet!
2. Az elektródafogó-vezeték a negatív pólushoz, míg a munkadarab (test) a pozitív pólushoz ka-
pcsolódik.
3. Figyeljen oda az elektróda vezetékre, mivel két módja van az inverteres hegesztőgép kapcso-
lására: pozitív és negatív csatlakozás. Pozitív: elektródatartó „-„, míg a munkadarab a „+”-hoz.
Negatív: munkadarab „-„ , míg elektródatartó „+” –hoz kapcsolt. A gyakorlatnak megfelelő
módot válassza, mert hibás kapcsolás instabil ívet, illetve sok fröccsenést okozhat. Ilyenkor
cserélje meg a polaritást, hogy elkerülje a hibás géphasználatot!
4. Ha a munkadarab túl messze van a géptől (50-100m) és a másodlagos vezeték túl hosszú, akkor
a vezeték keresztmetszetét növelni kell, hogy elkerüljük a feszültségesést.
5,. Fogyó elektródás (MIG) üzemmódban csatlakoztassa a hegesztő pisztolyt a kompakt centrál
csatlakozóhoz és az üzzemmód választó gombot állítsa “MIG” állásba. A elektróda fogót csat-
lakoztassa le a gépról!
HU

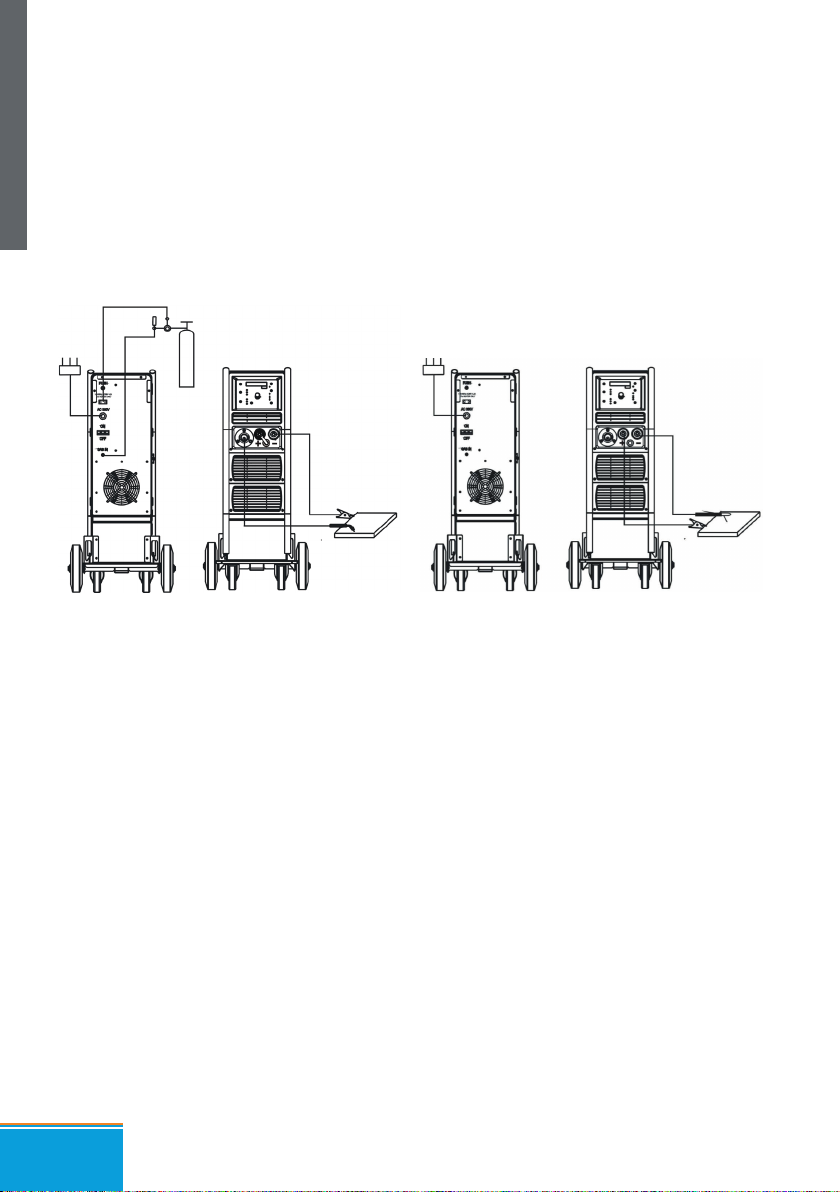

MIG mode MMA mode
6
No. Megnevezés
1MMA/MIG mód választó
2VRD/2T/4T mód választó
3Huzalátmérő választó (Ø 0.8/1.0/1.2mm)
4Menü választó (MENU)
5Többfunkciós beállító gomb
6Memória választó (Memory 1/2/3)
7Gázellenőrző
8 Huzalellenőrző
9 Multifunkciós kijelző
2-4. Ellenőrzés
1. Ellenőrizzük hogy a gép megfelelő módon legyen földelve!
2. Ellenőrizzük, hogy minden csatlakozás tökéletes legyen, különösen a gép földelése!
3. Ellenőrizzük, hogy elektródafogó vagy MIG hegyesztőpisztoly és a testkábel kábelcsatlakozása
tökéletes legyen!
4. Ellenőrizzük, hogy kimenetek polaritása megfelelő legyen!
5. Ellenőrizzük, hogy az üzemmód kapcsoló helyes állásban legyen!
6. Hegesztési fröccsenés tüzet okozhat, ezért ellenőrizze, hogy nincs-e gyúlékony anyag a
munkaterületen!
2-3 A huzalelőtoló csatlakozása
1. A huzalelőtoló tartó tengelyére rögzítse a megfelelő huzalgörgőt, mely huzal specikus. Bizo-
nyosodjon meg, hogy a huzalgörgő a használt huzalhoz alkalmas-e!
2. Huzalt óramutató járásával megegyező irányba kell letekerni, majd levágni a görbe, tört
szakaszt, ez után fűzzük csak azt tovább!
3. Húzza meg a csavart a huzal-leszorítón, tegye a huzalt a huzaladagoló kerék vezetőjébe,
tegye fel és rögzítse a kimeneti aljzatra a hegesztőpisztolyt és kézzel fűzze be a huzalzt a pisz-
tolyba.
4. A hegesztőpisztoly gombjának megnyomásával továbbítsa a huzalt mindaddig míg a megfelelő
huzaltúlnyúlást eléri a pisztolynál.
HU
3. Működés
3-1 Kezelőpanel elemei
7
“4” Menü gomb
Ez a funkció csak MIG módban működik!
“5” “ Multifunkcionális adat beállító gomb. A gomb megnyomása után fordítsa el a
kívánt érték beállításához!
3-2. Polaritás váltás
Amikor tömör hegesztőhuzalt használunk védőgázzal a hegesztőpisztoly kábelét a
pozitív kime¬netre kell csatlakoztatni, a föld kábelt a negatív kimenetre. Ha porbeles
huzalt használunk, a két csatlakoztatott kábelt fel kell cserélni
3-3. Működés MMA módban
1. MMA/MIG választó gomb (3). A gomb megnyomásával válthat MIG vagy MMA
működési módok között. A jelzőfény ennek megfelelően világít.
2. 2T/4T/VRD mód kiválasztása (4):a két-ütemű (2T) módban, amikor a hegesztőpisztoly
kapcsolóját megnyomjuk a hegesztőgép megkezdi a hegesztést és mindaddig tart
amíg a gombot elengedjük. A négy-ütemű (4T) módban, a hegesztés megkezdődik
amikor először megnyomjuk a hegesztőpisztoly kapcsolóját. A gombot hegesztés
közben elengedjük, majd amikor újra megnyomjuk a gombot a kráterfeltöltés fázis
megkezdődik és ezután a hegesztés befejeződik. A VRD funkció biztonságos szin-
tre csökkenti a maximális üresjárati nyitott áramköri feszültséget a kimenetenen az
áramütés elkerülése érdekében.
3. A multifunkciós kijelző mutatja a beállított hegesztőáram értékét.
4. Állítsa be a kívánt hegesztőáramot a hegesztési feladatnak megfelelően, 40A-300A
közötti értékre.
5. 3 másodperccel a beállítás tán a beállított paraméter a kijelzőn villogni kezd, ami azt
jelenti, hogy az adatok mentése megtörtént.
6. A hegesztés megkezdésekor a kijelző 5 másodpercig mutatja a feszültséget és a
beállított áramerősséget. Ezután visszatér a beállított aktuális állapotba.
3-4. Működés MIG módban
1. MMA/MIG választó gomb (3). A gomb megnyomásával válthat MIG vagy MMA
működési módok között. A jelzőfény ennek megfelelően világít.
2. A multifunkciós kijelző mutatja a beállított feszültség értékét (V) és a huzalelőtolás
sebességének értékét (m/min)
3. MIG módban ha megnyomja a huzalellenőrző gombot a kijelzőn a lámpa vi-
lágítani kezd és elindul a nagy sebességű huzaltovábbítás. A multifunkciós kijelző is
villog, mindaddig amíg megnyomja a hegesztőpisztoly kapcsolóját, vagy bármelyik
gombot a panelen. Ekkor a kijelző villogása leáll, a fény kialszik és a huzaltovábbí-
tás megáll.
4. MIG módban ha megnyomja a gázellenőrző gombot a kijelzőn a lámpa világítani
kezd és a gáz áramlás elindul A multifunkciós kijelző is villog, mindaddig amíg meg-
nyomja a hegesztőpisztoly kapcsolóját, vagy bármelyik gombot a panelen. Ekkor a
kijelző villogása leáll, a fény kialszik és a gázáramlás megáll.
HU
8
5. 2T/4T/VRD mód kiválasztása. (4):a két-ütemű (2T) módban, amikor a hegesztő-
pisztoly kapcsolóját megnyomjuk a hegesztőgép megkezdi a hegesztést és min-
daddig tart amíg a gombot elengedjük. A négy-ütemű (4T) módban, a hegesz-
tés megkezdődik amikor először megnyomjuk a hegesztőpisztoly kapcsolóját. A
gombot hegesztés közben elengedjük, majd amikor újra megnyomjuk a gombot a
kráterfeltöltés fázis megkezdődik és ezután a hegesztés befejeződik. A VRD funkció
biztonságos szintre csökkenti a maximális üresjárati nyitott áramköri feszültséget a
kimenetenen az áramütés elkerülése érdekében.
6. MIG módban működik a huzalátmérő választó gomb. Válassza a huzalátmérőnek
megfelelő értéket! Ø0.8mm Ø1.0mm Ø1.2mm
7. Választható az Egyedi/Szinergikus módozat. Ebben a módozatban, a
hegesztőáram és feszültség egyénileg szabályozható az előtoló ellenőrzésének
szabályozásával. Szinergikus („Synergic”) hegesztési módban, a feszültség automa-
tikusan párosul a hegesztő árammal. A feszültség noman hangolható /állítható a
„kráterfeltöltő” /crater lling/ gomb szabályozásával.
Ø0.8mm huzalátmérőnél állítható feszültség és előtolási sebesség értékek:
16.2V 3.0m/min - 27V 15.0m/min;
Ø1.0mm huzalátmérőnél állítható feszültség és előtolási sebesség értékek:
16.5V 2.2m/min - 30.3V 12m/min;
Ø1.2mm huzalátmérőnél állítható feszültség és előtolási sebesség értékek:
18.2V 2.2m/min - 29.4V 9.0m/min.
Megjegyzés: Az állítható tartomány változik a hegesztési feladatnak megfelelően.
Ha ellentmondás van a tartomány és az aktuális érték között, az aktuális érték az
irányadó.
8. Nyomja meg egyszer a MENÜ gombot! Ekkor a feszültség érték állítható be. Nyomja
meg még egyszer a MENÜ gombot, ekkor az induktancia álítható be, ±10%-os
sávban. Változtatható a hegesztés stabilitása, az áthatolás és fröccsenés nagysá-
ga.
Ha harmadszor megnyomja a MENÜ gombot, visszatér a beállított feszültség és
huzalelőtoló sebesség értékekre.
9. 3 másodperccel a beállítás tán a beállított paraméter a kijelzőn villogni kezd, ami
azt jelenti, hogy az adatok mentése megtörtént.
10. A hegesztés megkezdésekor a kijelző mutatja a feszültséget és a beállított
áramerősséget.
11. A hegesztőpisztoly kapcsolóját felengedjük megállítva a hegesztést, a “HOLD” fe-
lirat még 3 másodpercig villog a kijelzőn és ekkor leáll a gázáramlás. 2 másodperc
múlva a kijelző visszaáll az alaphelyzetbe.
Tároló funkció
Ez a funkció automatikusan működik. Állítsa be a hegesztési értékeket amikor a
“Memory 1” világít és az értékeket a memóriában eltárolja a gép. Ha az érték meg-
változik, a memóriában felülírja az előző értéket. A hegesztési paramétereket 3
programhelyen tárolhatja “Memory 1/2/3”. A gomb megnyomásával választhat a
programok között.
HU
9
HU
Anyag-
vastagság Huzalátmérő Térköz Áramerősség Feszültség Hegesztési
sebesség
Huzal
túlnyúlás Gáz áramlás
(mm) (mm) (mm) (A) (V) (cm/min) (mm) (L/min)
“I” Tompahegesztés
Alacsony hegesztési sebesség
0.8 0.8,0.9 0 60-70 16-16.5 50-60 10 10
1.0 0.8,0.9 0 75-85 17-17.5 50-60 10 10-15
1.2 0.8,0.9 0 80-90 16-16.5 50-60 10 10-15
1.6 0.8,0.9 0 95-105 17-18 45-50 10 10-15
2.0 1.0,1.2 0-0.5 110-120 18-19 45-50 10 10-15
2.3 1.0,1.2 0.5-1.0 120-130 19-19.5 45-50 10 10-15
3.2 1.0,1.2 1.0-1.2 140-150 20-21 45-50 10-15 10-15
4.5 1.0,1.2 1.0-1.5 160-180 22-23 45-50 15 15
1.2 1.2-1.6 220-260 24-26 45-50 15 15-20
1.2 1.2-1.6 220-260 24-26 45-50 15 15-20
1.2 1.2-1.6 300-340 32-34 45-50 15 15-20
1.2 1.2-1.6 300-340 32-34 45-50 15 15-20
Nagy hegesztési sebesség
0.8 0.8,0.9 0 100 17 130 10 15
1.0 0.8,0.9 0 110 17-5 130 10 15
1.2 0.8,0.9 0 120 18-5 130 10 15
1.6 1.0,1.2 0 180 19-5 130 10 15
2.0 1.0,1.2 0 200 21 100 15 15
2.3 1.0,1.2 0 220 23 120 15 20
3.2 41641 0 260 26 120 15 20
3-6. Hegesztési paraméterek listája
A felsorolt értékek az alábbi táblázatokban, általános értékek és standard körülmények között
érvényesek.
3-5. Hibajelzések a kijelzőn
1. Huzalelőtoló hiba jelzése:
A kijelzőn a “-8- EE,-” hibajelzés folyamatosan villog ha a huzaltovábbítás nem
működik megfelelően. Indítsa újra a hegesztőgépet, ezután a kijelző mutatja a
hiba bekövetkezése előtt beállított paramétereket.
2. Túláram jelzése:
A kijelzőn a “-P- -EC-” hibajelzés folyamatosan villog, a hegesztőgép nem
működik megfelelően. Indítsa újra a hegesztőgépet, ezután a kijelző mutatja a
hiba bekövetkezése előtt beállított paramétereket.
3. Túlmelegedés védelem jelzése:
A kijelzőn a “-P- -EH” hibajelzés folyamatosan villog, a hegesztőgép nem működik
megfelelően. Ebben az esetben várja meg amíg a hegesztőgép lehül. Ha a
hőmérséklet 60 C0 alá csökken a hibajelzés megszűnik és folytathatja a hegsztést.
10
Andere Handbücher für MIG 320 SYNERGIC
1
Dieses Handbuch passt für folgende Modelle
1
Inhaltsverzeichnis
Sprachen:
Andere iWeld Schweißsystem Handbücher
iWeld
iWeld GORILLA POCKETMIG 225 SYNERGIC Bedienungsanleitung
iWeld
iWeld TIG 220 AC/DC DIGITAL RC Bedienungsanleitung
iWeld
iWeld PANTHER FLOW Bedienungsanleitung
iWeld
iWeld GORILLA POCKETFORCE 200 IGBT Bedienungsanleitung
iWeld
iWeld HD 220 LT DIGITAL PULSE Bedienungsanleitung
iWeld
iWeld QUICKSILVER MIG 320 COOLPULSE Bedienungsanleitung
iWeld
iWeld POCKETMIG 205 DSC Bedienungsanleitung
iWeld
iWeld MIG 5200 DOUBLE PULSE Bedienungsanleitung
iWeld
iWeld MIG 5200 SYNERGIC Bedienungsanleitung
iWeld
iWeld GORILLA SUPERPULSE 200 Bedienungsanleitung
iWeld
iWeld MIG 280 SYNERGIC PULSE Bedienungsanleitung
iWeld
iWeld HD 220 LT DIGITAL PULSE Bedienungsanleitung
iWeld
iWeld GORILLA POCKETMIG 185 ALUFLUX Bedienungsanleitung
iWeld
iWeld HEAVY DUTY 315 Bedienungsanleitung
iWeld
iWeld GORILLA SUPERPULSE 200 Bedienungsanleitung
iWeld
iWeld ARC 150 MINI Bedienungsanleitung
iWeld
iWeld TIG200P AC Montageanleitung
iWeld
iWeld GORILLA POCKETPOWER 130 IGBT Bedienungsanleitung
iWeld
iWeld TIG 2400 AC Bedienungsanleitung
iWeld
iWeld GORILLA POWERTIG 200 AC/DC GORILLA POWERTIG 200... Bedienungsanleitung
Beliebte Schweißsystem Handbücher anderer Marken
TAFA
TAFA 30*8B35 Bedienungsanleitung
Lincoln Electric
Lincoln Electric INVERTEC V350-PRO CE Bedienungsanleitung
ESAB
ESAB Buddy Arc 145 Bedienungsanleitung
CIGWELD
CIGWELD 636804 Kurzanleitung
Red-D-Arc
Red-D-Arc DC-400 Bedienungsanleitung
Hobart Welding Products
Hobart Welding Products Spool Gun DP 3035-10 Bedienungsanleitung
