ZEltPACKSACKiNhAlt

n1 Innen-/Außenzeltkombination

n1 Stangen- und Zubehörbeutel

n1 Aluminiumstangenverbund

n11 Heringe

n5 Abspannleinen mit Fixierer

n1 Reparaturhülse

CoNtENtS oF tENt PACK SACK

n1 inner tent and ﬂysheet

n1 pole and accessory pouch

n1 aluminium pole system

n11 tent pegs

n5 guylines with attachment points

n1 pole repair sleeve

CoNtENU DU SAC DE tENtE

n1 ensemble tente intérieure/extérieure

n1 sac de piquets et d’accessoires

n1 raccord d’arceaux aluminium

n11 sardines

n5 haubans avec ﬁxation

n1 manchon de réparation

Exolight ii / iii

EXOLIGHT II EXOLIGHT III

At JACK WOLFSKIN we are continually improving and upgrading our products. We therefore reserve the right to make

changes to individual components. Diagrams used for the pitching instructions may differ slightly from the actual

product.

JACK WOLFSKIN entwickelt seine Produkte ständig weiter. Wir behalten uns vor, einzelne Komponenten zu verändern.

Abbildungen der Aufbauanleitung können vom aktuellen Produkt abweichen.

JACK WOLFSKIN développe continuellement ses produits. Nous nous réservons le droit de modiﬁer certains compo-

sants. Les illustrations de la notice de montage peuvent différer du produit actuel.

DEEN

FR Zh

N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 2 13.08.13 12:58

BElÜFtUNg

Ihr Zelt ist mit ausreichenden Belüftungsmöglich-

keiten ausgestattet. Sorgen Sie immer für eine gute

Luftzirkulation um die Gefahr der Kondenswasser-

bildung zu vermindern. Dennoch ist Kondenswasser-

bildung unvermeidbar. Verwechseln Sie Kondens-

wasser bitte nicht mit eindringender Feuchtigkeit.

PFlEgE

Reinigen Sie Ihr Zelt in aufgebautem Zustand

ausschließlich mit Wasser und wenig Seife. Befreien

Sie vor allem die Reißverschlüsse regelmäßig von

Schmutz und Sand. Auf keinen Fall in die Waschma-

schine oder Reinigung geben, da hier die Beschich-

tung irreversibel zerstört werden kann. Geeignete

Silikonschmiermittel schützen Stangen vor Korrosion

und Reißverschlüsse vor dem Einfrieren.

FEUER

Offenes Feuer und Flammen sind eine Gefahr für

Zeltgewebe. Vermeiden Sie offenes Feuer in unmittel-

barer Nähe des Zeltes.

AÉRAtioN

Votre tente est équipée de nombreuses possibilités

d’aération. Veillez toujours à une bonne circulation

de l’air pour limiter le risque de condensation dans la

tente. La condensation ne peut cependant pas être

complètement évitée. Ne pas confondre la condensa-

tion avec l’humidité qui pénètre de l’extérieur.

ENtREtiEN

Nettoyer votre tente, une fois montée, uniquement

avec de l’eau et très peu de savon. Nettoyer surtout

tous les zips régulièrement, en ôtant les saletés et le

sable. Ne jamais utiliser votre machine à laver ou le

pressing, ceci pourrait endommager le revêtement

de manière irréversible. Des produits lubriﬁants en

silicone adaptés protègent les piquets de la corrosion

et empêchent les zips de geler.

FEU

Le feu et les ﬂammes représentent un danger pour les

tissus de tentes. Évitez de placer la tente à proximité

d’un feu.

VENtilAtoN

Your tent is equipped with sufﬁcient ventilation

options. Try to ensure that there is always a good

ﬂow of air through the tent to reduce the risk of

condensation build-up. However, condensation

cannot completely be avoided. Please do not confuse

condensation with actual water penetration through

the fabric of the tent.

CARE

Clean your tent when pitched using only a little soap

and water. Zips in particular should be cleaned regu-

larly to remove dirt and grit. On no account should

the tent be machine-washed or dry-cleaned, since

this could cause irreversible damage to the protective

coating on the tent fabric. Suitable silicone-based

lubricants protect poles from corrosion and prevent

zips freezing.

FiRE PREVENtioN

Open ﬁres and ﬂames are a hazard for the tent ma-

terials. Avoid naked ﬂames in the immediate vicinity

of the tent.

FR Zh

N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 3 13.08.13 12:58

SChRitt 1StEP 1

Beim ersten Aufbau: Sie sollten Ihr neues Zelt erst

einmal probeweise aufbauen und sich vor Antritt

der ersten Reise mit allen Aufbauschritten vertraut

machen.

Wählen Sie zunächst einen geeigneten Standort für

Ihr Zelt aus (1) und entfernen Sie dort alle spitzen

Gegenstände, die den Zeltboden beschädigen könn-

ten. Breiten Sie Ihr Zelt ﬂach auf dem Boden aus und

ﬁxieren Sie die vier Eckpunkte des Außenzeltes mit

den Heringen im Boden(2).

Achten Sie darauf, dass während des Aufbaus alle

Reißverschlüsse geschlossen sind.

Pitching your tent for the ﬁrst time: we recommend

you do a dry run with your new tent, in order to

familiarise yourself with all the pitching instructions

before your ﬁrst trip.

Choose a suitable site for your tent (1), removing all

sharp objects which might damage the groundsheet.

Spread the tent out ﬂat on the ground and fasten the

four corners of the ﬂysheet to the ground using tent

pegs (2).

Ensure that all zips are closed when pitching the tent.

DEEN

N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 4 13.08.13 12:58

45°

Lors du premier montage : avant d’entamer votre

voyage, il est conseillé tout d’abord de procéder au

montage de votre nouvelle tente, aﬁn de vous fami-

liariser avec les différentes étapes de montage.

Choisissez d’abord un emplacement adapté pour

votre tente (1) et enlevez tous les objets pointus qui

pourraient endommager le sol de la tente. Étalez

votre tente à plat sur le sol et ﬁxez les quatre coins de

la tente extérieure au sol à l’aide de sardines (2).

Veillez à ce que tous les zips soient bien fermés

pendant le montage.

ÉtAPE 1 1

FR Zh

N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 5 13.08.13 12:58

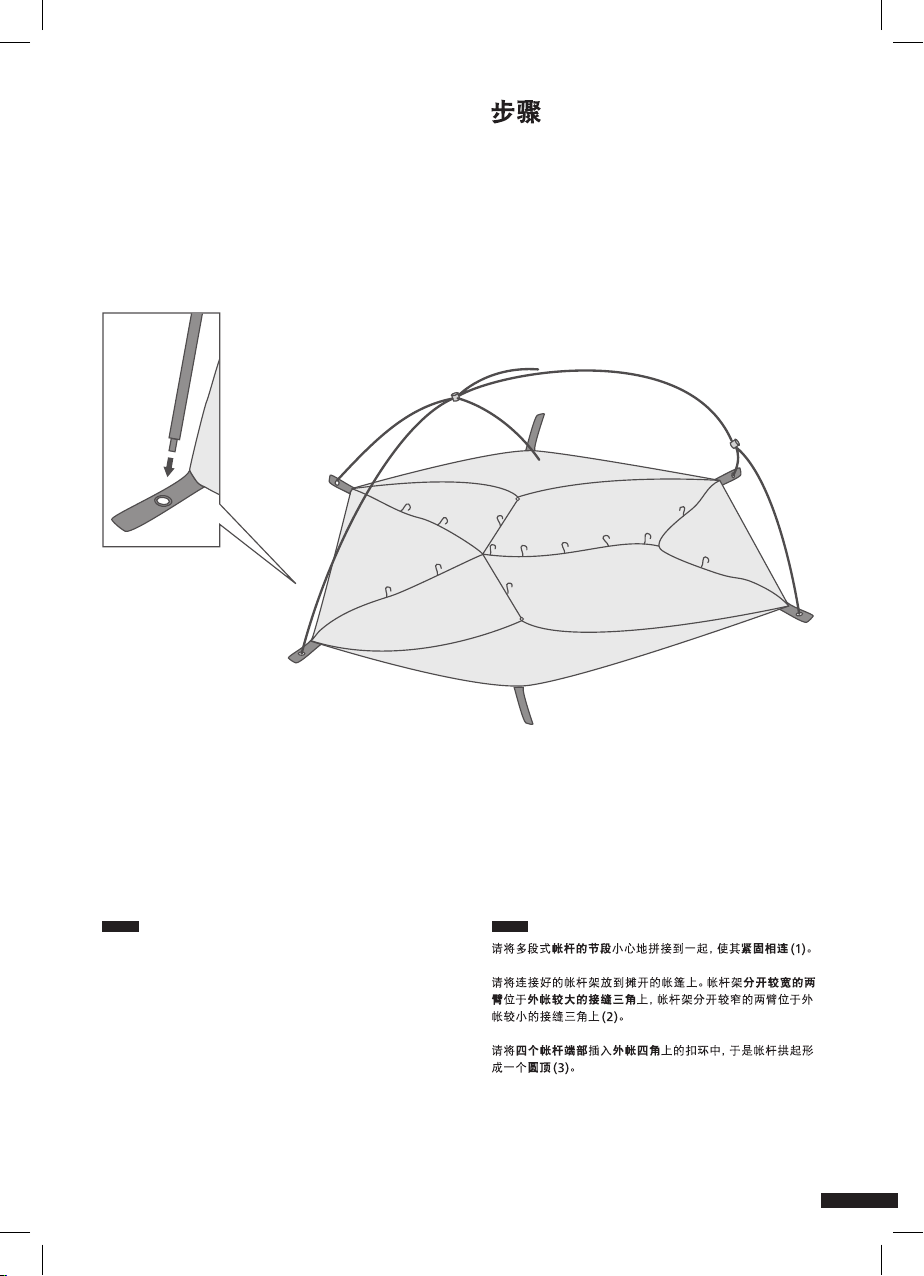

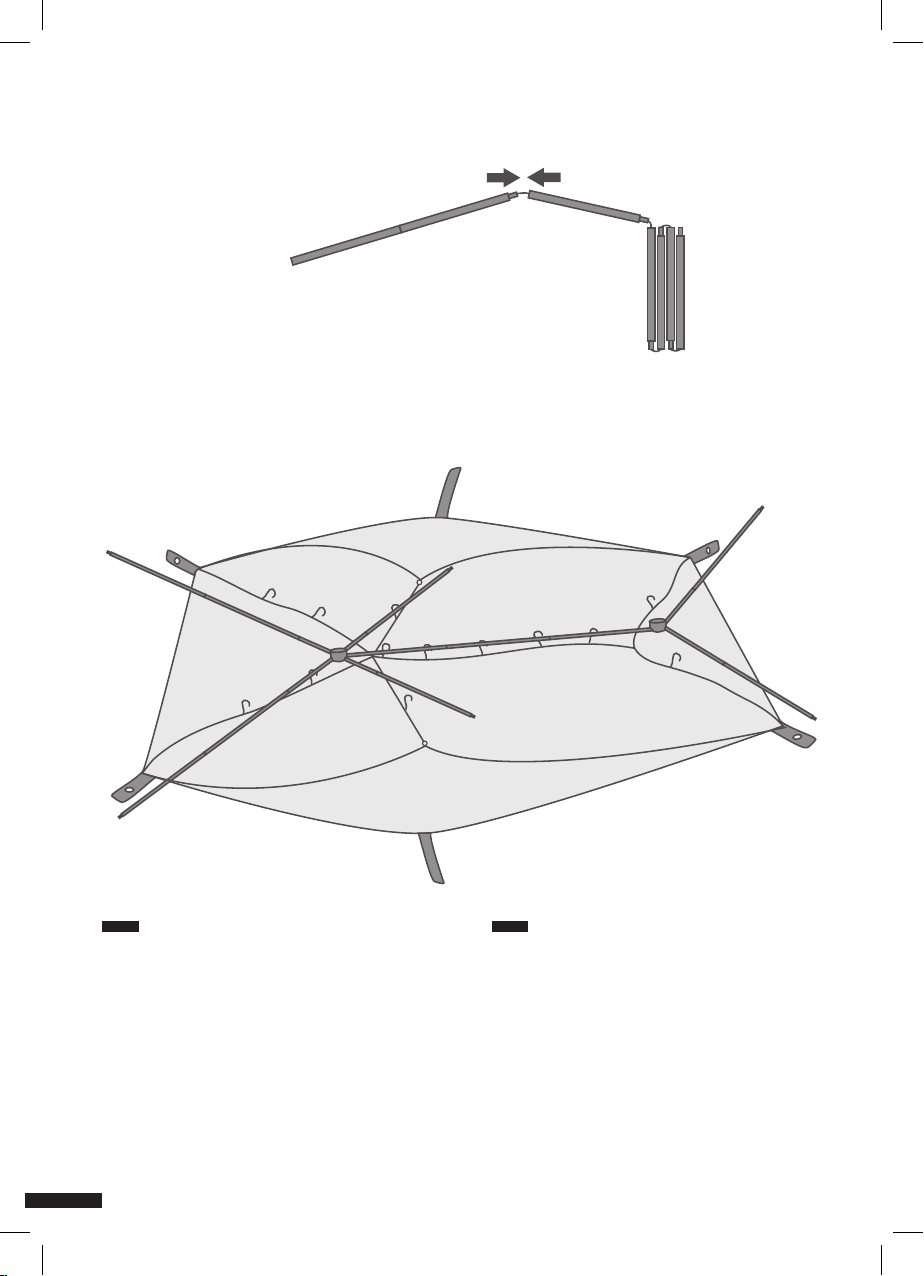

Fügen Sie die Segmente des Stangenverbunds

sorgfältig zusammen, so dass diese fest ineinander

sitzen (1).

Legen Sie den Stangenverbund über das ausgebrei-

tete Zelt. Die weiter auseinander liegenden Arme

des Gestängeverbundes liegen über dem großen

Nahtdreieck des Außenzeltes, die enger aneinander

liegenden Arme des Gestängeverbundes liegen über

dem kleineren Nahtdreieck des Außenzeltes (2).

Stecken Sie die vier Gestängeenden in die vorgese-

henen Ösen an den Eckpunkten des Außenzeltes, es

bildet sich so eine Gestängekuppel (3).

Carefully connect all sections of the pole system,

ensuring they lock together ﬁrmly (1).

Lay the pole system on top of the tent. The arms

spread furthest apart from each other in the pole

system should be positioned over the large triangle

of seams on the ﬂysheet; the arms that are closer

together in the pole system should be positioned over

the small triangle of seams on the ﬂysheet (2).

Insert the four pole ends into their respective eyelets

at the corners of the ﬂysheet to make a pole dome (3).

SChRitt 2StEP 2

DEEN

N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 6 13.08.13 12:58

Assemblez soigneusement tous les segments des

arceaux de manière à ce qu’ils soient bien imbriqués

les uns dans les autres (1).

Posez l’assemblage de ces arceaux sur la tente à

plat. Les extrémités des arceaux les plus écartés sont

placées sur la grande couture triangulaire de la tente

extérieure ; les extrémités moins écartées se trouvent

au-dessus de la petite couture triangulaire de la tente

extérieure (2).

Fixer les quatre extrémités des armatures dans les

œillets prévus aux extrémités de la tente extérieure

pour que les arceaux forment ainsi une coupole (3).

ÉtAPE 2 2

FR Zh

N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 7 13.08.13 12:58

Befestigen Sie alle Clips des Außenzeltes am Gestänge.

Der Clip an der Spitze des großen Nahtdreiecks des

Außenzeltes gehört an die Mittlere-/Dachstange (1).

Spannen Sie beide Apsiden weit am Boden ab und re-

gulieren Sie die Spannung über die Bandschlaufen (2).

Attach all the clips on the ﬂysheet to the poles. The

clip on the point of the large triangle of seams on the

ﬂysheet attaches to the middle/ceiling pole (1).

Tension the vestibules far apart on the ground and

regulate the tension using the loops.

SChRitt 3StEP 3

DEEN

N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 8 13.08.13 12:58

Fixez tous les clips de la tente extérieure aux arceaux.

Le clip situé sur la pointe de la grande couture trian-

gulaire de la tente extérieure se ﬁxe sur l’armature

centrale du toit (1).

Tendez bien les deux apsides en les écartant au sol et

réglez la tension par les boucles de serrage (2).

ÉtAPE 3 3

FR Zh

N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 9 13.08.13 12:58

5 x5x

45°

Die mitgelieferten fünf Abspannleinen und Fixierer

dienen zur optionalen Nutzung und werden an

den neonfarbigen Bandschlaufen des Außenzeltes

befestigt (1).

Fädeln sie zuerst die Abspannleine durch den Fixierer

(2), dann durch die Bandschlaufe des Zeltes (3),

zurück durch den Fixierer (4) und setzen an das Ende

der Abspannleine einen doppelten Knoten (5).

Die Abspannleinen haben ihre größte Wirkung, wenn

sie möglichst lang vom Zelt weggespannt sind. Bei

Nässe kann sich das Zeltmaterial dehnen. Es muss

dann etwas nachgespannt werden.

The ﬁve guylines and attachment points provided

may be attached to the neon loops on the ﬂysheet (1)

for optional extra stability.

First, thread the guyline through the attachment

point (2), then through the loop on the tent (3), back

through the attachment point (4) and tie a double

knot in the end of the guyline (5).

The guylines are most effective when they are

fastened as far away from the tent as possible. When

wet, the tent material may stretch slightly. Reguy if

necessary.

SChRitt 4StEP 4

DEEN

N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 10 13.08.13 12:58

Dieses Handbuch passt für folgende Modelle

Andere Jack Wolfskin Zelt Handbücher

Jack Wolfskin

Jack Wolfskin diamond tarp xt Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin gossamer Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin ELLOWSTONE VENT II Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin MOONSHADOW Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin Termite II Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin Front Porch 3001381 Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin YELLOWSTONE VENT II Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin BASE CAMP DOME Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin YELLOWSTONE VENT II Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin grand illusion ii/ grand illusion iv Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin SKYROCKET II DOME Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin time tunnel ii Rt Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin YELLOWSTONE VENT II Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin skylight Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin pyramid tarp xt Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin Beach Shelter III Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin ECLiPSE II Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin NORTH BAY II Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin TRAVEL LODGE RT Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin diamond tarp Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin Termite II Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin mesa grande Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin GRAND ILLUSION IV Bedienungsanleitung

Jack Wolfskin

Jack Wolfskin beach club Bedienungsanleitung

Beliebte Zelt Handbücher anderer Marken

OZTENT

OZTENT JV SIGNATURE EDITION Bedienungsanleitung

GigaTent

GigaTent Summer Chalet Mini Tent Bedienungsanleitung

Coleman

Coleman 2000007827 Handbuch

ShelterLogic

ShelterLogic 107153 Bedienungsanleitung

Outsunny

Outsunny 84C-230 Bedienungsanleitung

Napier

Napier SPORTZ COVE 61 Series Bedienungsanleitung

EuroTrail

EuroTrail ATLANTIS PRO Bedienungsanleitung

Reimo

Reimo Marina Bedienungsanleitung

TiiTENT

TiiTENT TB300 Bedienungsanleitung

Coleman

Coleman 2000033134 Installationsanleitung

Ozark Trail

Ozark Trail W784.1 Kurzanleitung

SlingFin

SlingFin CrossBow 2 Bedienungsanleitung

Coleman

Coleman 9600-141 Bedienungsanleitung

Palram

Palram Arizona 5000 Wave - WINGS Bedienungsanleitung

COVERPRO

COVERPRO 56184 Montageanleitung

Vango

Vango Zenith 100 Bedienungsanleitung

Costway

Costway PATIOJOY OP70818 Bedienungsanleitung

Clarke

Clarke PUC 88 Bedienungsanleitung
