Jaga heatwave medium Bedienungsanleitung
1
27200.22111201 - 0108 - Jaga.nv.
heatwave medium
* Het is mogelijk de Heatwave over een bereik
van 360° te monteren.
- De positie van de Heatwave in deze handlei-
ding geniet de voorkeur van de ontwerper.
* Il est possible de monter le Heatwave sur une
portée de 360°.
- La position du Heatwave décrite dans ce
manuel a la préférence du concepteur.
* Der Heatwave lässt sich im 360° Bereich
montieren.
- Die Position des Heatwave wird im Hinweis
als die bevorzugte Position des Entwickler
gezeigt.
* It is possible to fix the Heatwave over a range
of 360°.
- The position of the Heatwave shown in the
manual is the position preferred by the
designer.
729 mm / 28.71 in
1454 mm / 57.25 in
28 kg / 62 lb
=
Montagehandleiding - Instructions de montage
Montageanleitung - Mounting instructions
*Standaard positie / Standard position / Position standard
2
heatwave medium
27200.22111201 - 0108 - Jaga.nv.
4x
4x
2x
1x
1x 10x
Ø10Ø8
Manual
2x
1x
Manual
A
B
C

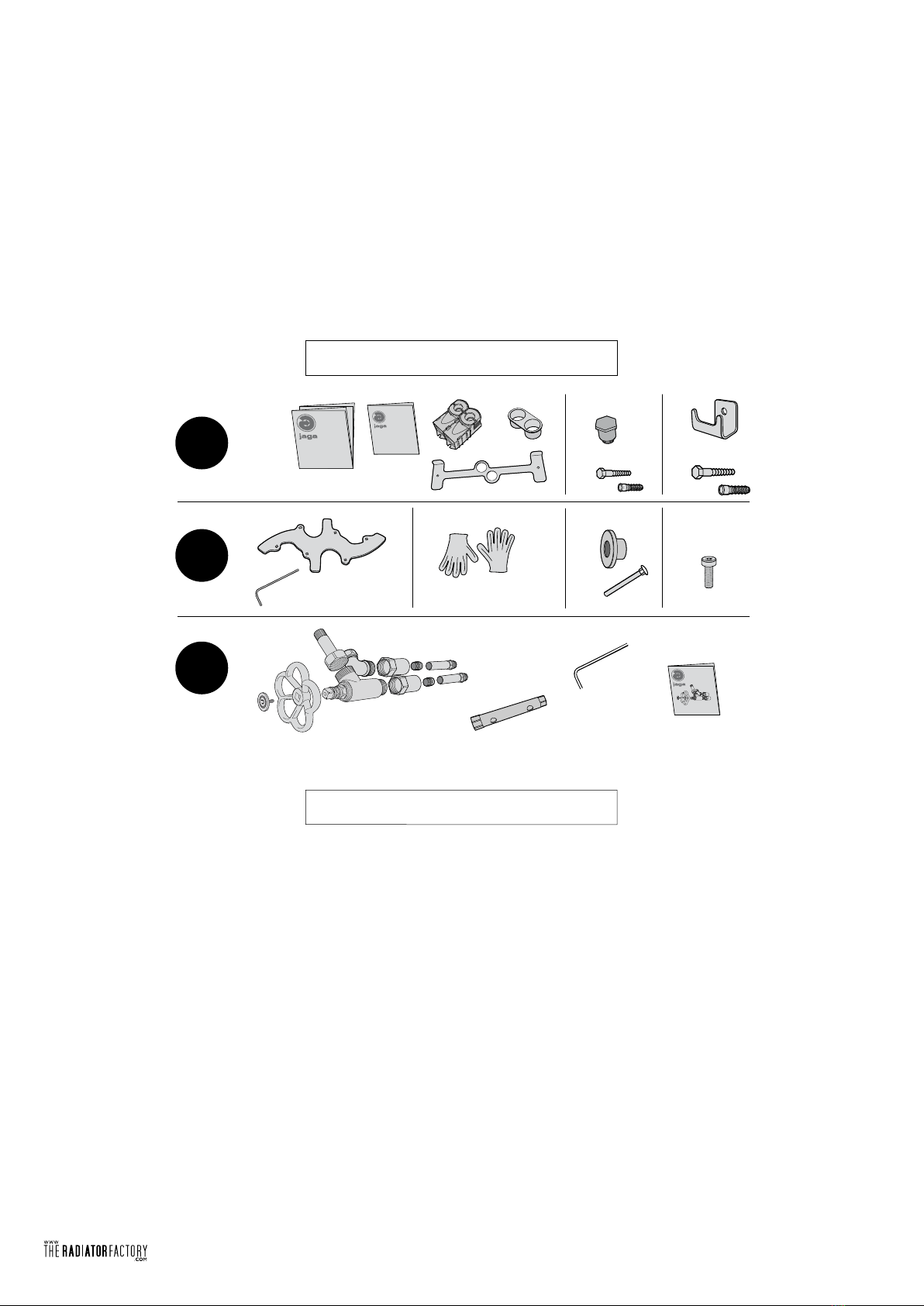

Onderdelen - Parts - Teile
opmerking - remarque - Anmerkung - remark
Daar de Heatwave een artisanaal product is
kunnen er kleine kleur- of maatafwijkingen
voorkomen. Deze kleurafwijking stabiliseert
zich na het uitharden van de gebruikte ma-
terialen.
Dans la mesure où le Heatwave est un pro-
duit artisanal, des petites différences de
couleurs ou de dimensions sont possibles.
Cette différence de couleur se stabilise après
le durcissement des matériaux utilisés.
Da der Heatwave ein handgemachtes Pro-
dukt ist, können kleine Farb- oder Maßab-
weichungen vorkommen. Diese Farbabwei-
chungen geben sich mit der Zeit, sie passen
sich durch die Nutzung an.
The Heatwave is a hand-crafted product.
Hence, minor colour or dimensional varia-
tions can sometimes be evident. After initial
curing, minor colour variations will tend to
even out over the surface of the material.
3
heatwave medium voorbereiding - pré-installation
Vorinstalliert - pre-install
27200.22111201 - 0108 - Jaga.nv.
Neem het ophangsjabloon, de onderdelen voor de muurbevestiging en de aansluiting uit de
verpakking.
Prenez l’outil de montage, les pièces pour la fixation murale et le raccordement dans
l’emballage.
Nehmen Sie die Montageschablone, die Einzelteile für die Wandbefestigung und den Venti-
lanschluss aus der Verpackung.
Remove the stensil, the fixings and the valve connections from the packaging.
4x
1x
1x
2x
Manual
A
2
==
Voorkeurspositie.
Position recommandée.
Bevorzugte Position.
Preferred position.
Ophangsjabloon volledig vlak tegen de wand aandrukken.
Fixer le modèle de montage bien à plat contre le mur.
Halten Sie die Montageschablone völlig flach gegen die Wandmontage.
Make sure the stencil is fully stretched against the wall.
1
Boormal M - Modèle de montage M - Montagemodell M - Mounting model M
p
q
p
q
EUROCONE
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm Ø 8 mmØ 8 mm
4
heatwave medium voorbereiding - pré-installation
Vorinstalliert - pre-install
27200.22111201 - 0108 - Jaga.nv.
3/4”
EUROCONE
4
Ø 8 mm Ø 10 mm
2a 2b 3
5
heatwave medium voorbereiding - pré-installation
Vorinstalliert - pre-install
27200.22111201 - 0108 - Jaga.nv.
OK!
5
OK!
6
6

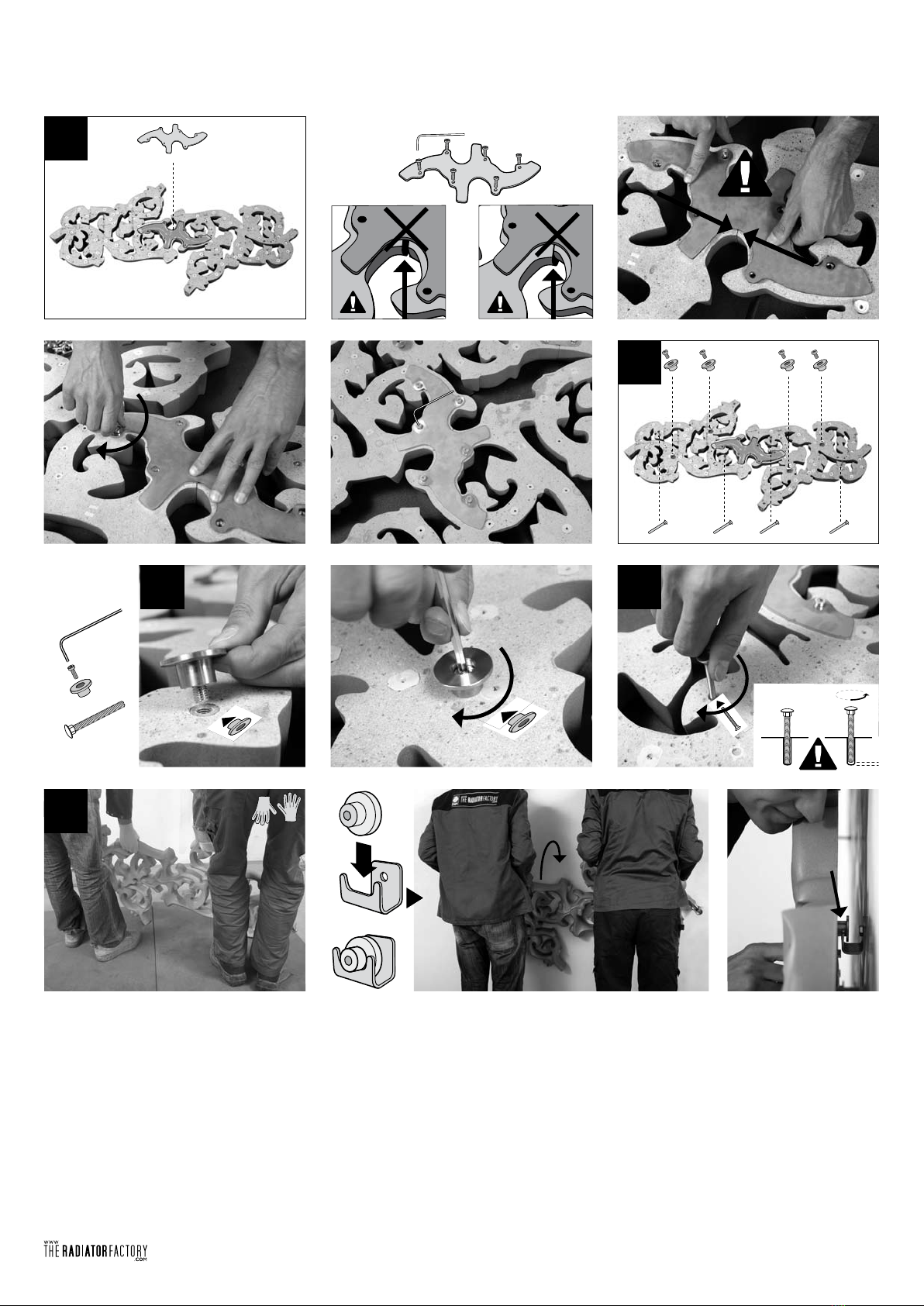

heatwave medium
Montagehandleiding - Instructions de montage
Montageanleiting - Mounting instructions
27200.22111201 - 0108 - Jaga.nv.
2 2a
2b 3
zeep
soap
Seife
savon
Gebruik het schuimrubber als bescherming op de
vloer tijdens de montage van de Heatwave.
Utilisez la mousse de caoutchouc comme protec-
tion sur le sol pendant le montage du Heatwave.
Benutzen Sie den Schaumgummi als Fußboden-
schutz, wenn Sie den Heatwave montieren.
A foam rubber mat is supplied for protection of
the Heatwave during assembly. Please place this
on the floor and assemble the radiator on it before
mounting.
1
B
Manual
4x
1x
1x 10x
B
C
7
heatwave medium
Montagehandleiding - Instructions de montage
Montageanleiting - Mounting instructions
27200.22111201 - 0108 - Jaga.nv.
u v
1
2
5a
6
5b
4
5
8
heatwave medium
Montagehandleiding ventiel - Instructions de montage de vanne
Montageanleiting ventil - Mounting instructions valve
27200.22111201 - 0108 - Jaga.nv.
38
mm
38
mm
1
2 3
4
aansluiting - raccordement
Anschluß - connection
Manual
C
Onderdelen - Parts - Teile
Manual
Opgepast: Sommige onder-
delen van het ventiel kun-
nen warm worden tijdens
gebruik.
Attention: Certaines parties
de la vanne peuvent chauf-
fer pendant l’utilisation.
Achtung: Einige Teile des
Ventils können heiß werden.
Caution: Parts of the valve
can get hot during opera-
tion.
9
heatwave medium
Montagehandleiding ventiel - Instructions de montage de vanne
Montageanleiting ventil - Mounting instructions valve
27200.22111201 - 0108 - Jaga.nv.
12
8
7
9
5
6

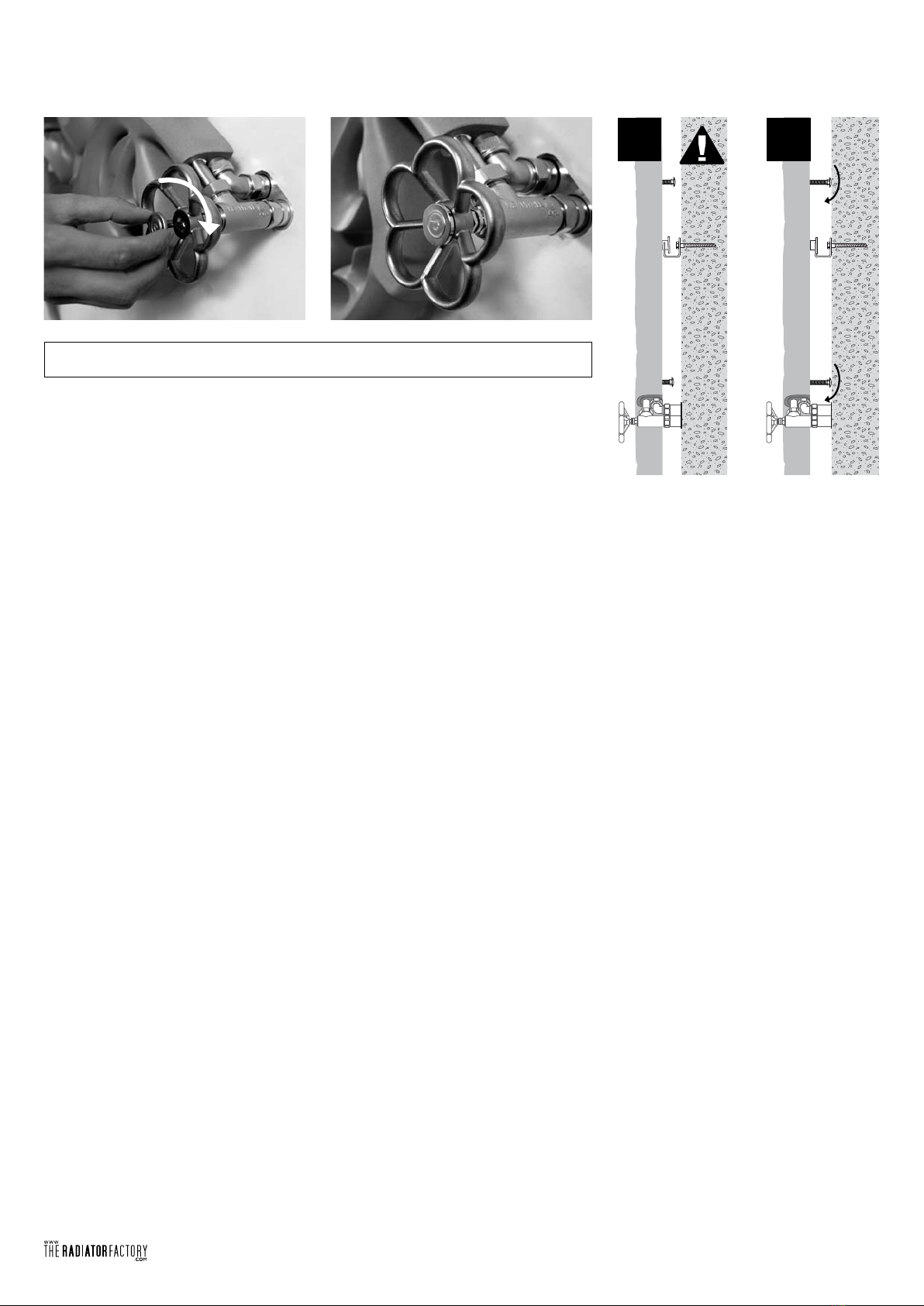

27200.22111201 - 0108 - Jaga.nv.
10
heatwave medium
Montagehandleiding ventiel - Instructions de montage de vanne
Montageanleiting ventil - Mounting instructions valve
OK!!
OK!!
10a 10b
De ontluchting van de Heatwave gebeurt automatisch via de centrale ontluchter. Tijdens het
ontluchten moeten alle andere toestellen op hetzelfde circuit afgesloten worden.
La purge du Heatwave se déroule automatiquement par le biais du purgeur central. Pendant la
purge, tous les autres appareils branchés sur le même circuit doivent être fermés.
Entlüftung des Heatwave passiert automatisch durch den zentralen Entlüfter. Während der Ent-
lüftung, schliessen Sie alle anderen Geräten auf dem Stromkreis ab.
Air venting of the Heatwave is done through the central air release vent. Whilst purging is in
progress ensure all other connections on the circuit are closed.
ontluchting - purge - Entlüftung - air venting
