JAMO STUDIO8 Series Bedienungsanleitung

INSIDETABLE OF CONTENTS

CONTENU • CONTENIDO • INHALT • CONTENUTO • CONTEÚDO • 目录

Speakers (2)

- INSIDE

- RIGHT SPEAKER (ACTIVE)

- SETUP

- CONNECTIONS - TV

- CONNECTIONS - COMPUTER

- REMOTE

BLUETOOTH

®WIRELESS TECHNOLOGY

- SUBWOOFER OUTPUT

- LED SOURCE INDICATOR

- SELECT SOURCE

- CARE AND CLEANING

- FACTORY RESET

- TROUBLESHOOTING

- PRODUCT REGISTRATION

15 Speakers (2)

Enceintes (2)

Altavoces (2)

Lautsprecher (2)

Altoparlanti (2)

Caixas acústicas (2)

音箱 (2)

INSIDE

Speaker WireUSB Cable (A to B) Main Power Cord*

Remote Batteries

Remote

Télécommande

Control remoto

Fernbedienung

Telecomando

Controle remoto

遥控器

Batteries

Les Piles

Pilas

Batterien

Baterias

Batterie

电池

USB Cable

Câble USB

Cable USB

USB-Kabel

Cavo USB

Cabo USB

USB 电缆

Speaker Wire

Fil d’enceinte

Cable de altavoz

Lautsprecherkabel

Cavo altoparlante

Cabo para caixa acústica

音箱导线

Main Power Cord

Cordon d’alimentation principal

Cordón principal de alimentación

Hauptnetzkabel

Cavo di alimentazione principale

Cabo de alimentação principal

主电源线

*Not in all regions

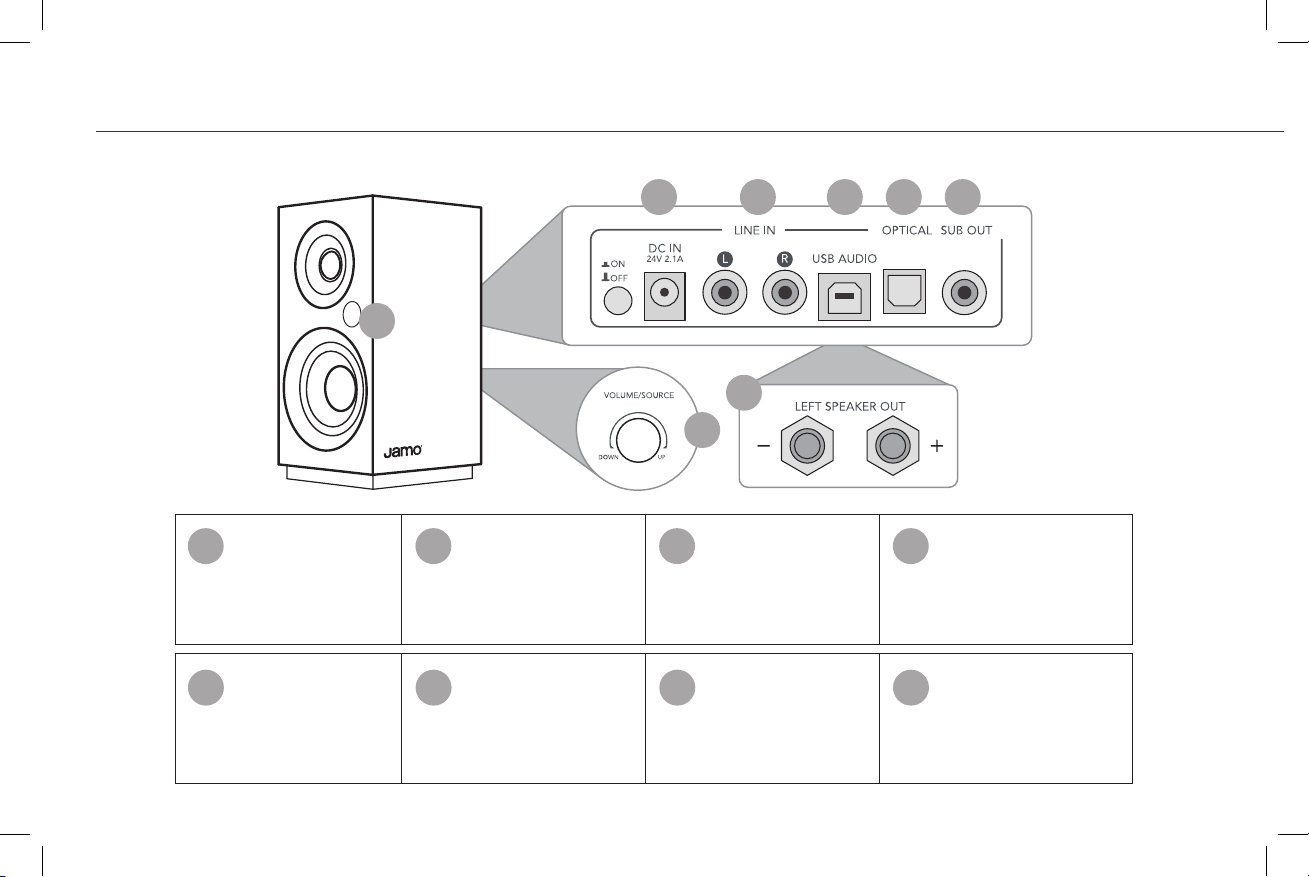

RIGHT SPEAKER (ACTIVE)

ENCEINTE DROITE (ACTIVE) • ALTAVOZ DERECHO (ACTIVO) • RECHTER LAUTSPRECHER (AKTIV) • ALTOPARLANTE DESTRO (ATTIVO) • CAIXA ACÚSTICA DIREITA (ATIVA) • 右音箱（有源）

LED Source Indicator

Indicateur de source à DEL

Indicador LED de fuente

LED-Quellenanzeige

Spia LED sorgente audio

LED indicador de fonte

LED 源指示灯

Volume/Source Control

Commande Volume/Source

Control de volumen y fuente

Regler Lautstärke/Quelle

Comando volume/sorgente audio

Controle de volume/fonte

音量/源控制

Line In

Faire la queue

En linea

Line In

线路

Subwoofer Output

Sortie du haut-parleur d’extrêmes graves

Salida de subwoofer

Subwoofer-Ausgang

Uscita subwoofer

Saída para subwoofer

低音炮输出

Optical Input

Connexion Optique

Conexión Óptica

Optische verbindung

Connessione Ottica

Conexão Ótica

数字光纤连接

USB Audio Input

Entrée USB

Entrada de audio USB

USB-Audio-Eingang

Ingresso audio USB

Entrada de áudio USB

USB 音频输入

Left Speaker Terminal

Borne d’enceinte gauche

Terminal de altavoz izquierdo

Linker Lautsprecherterminal

Terminale altoparlante sinistro

Terminal da caixa acústica esquerda

左音箱端子

Mains Inlet

Entrée du secteur

Entrada principal de corriente

Netzeingang

Spina di alimentazione

Entrada de energia elétrica

市电接入口

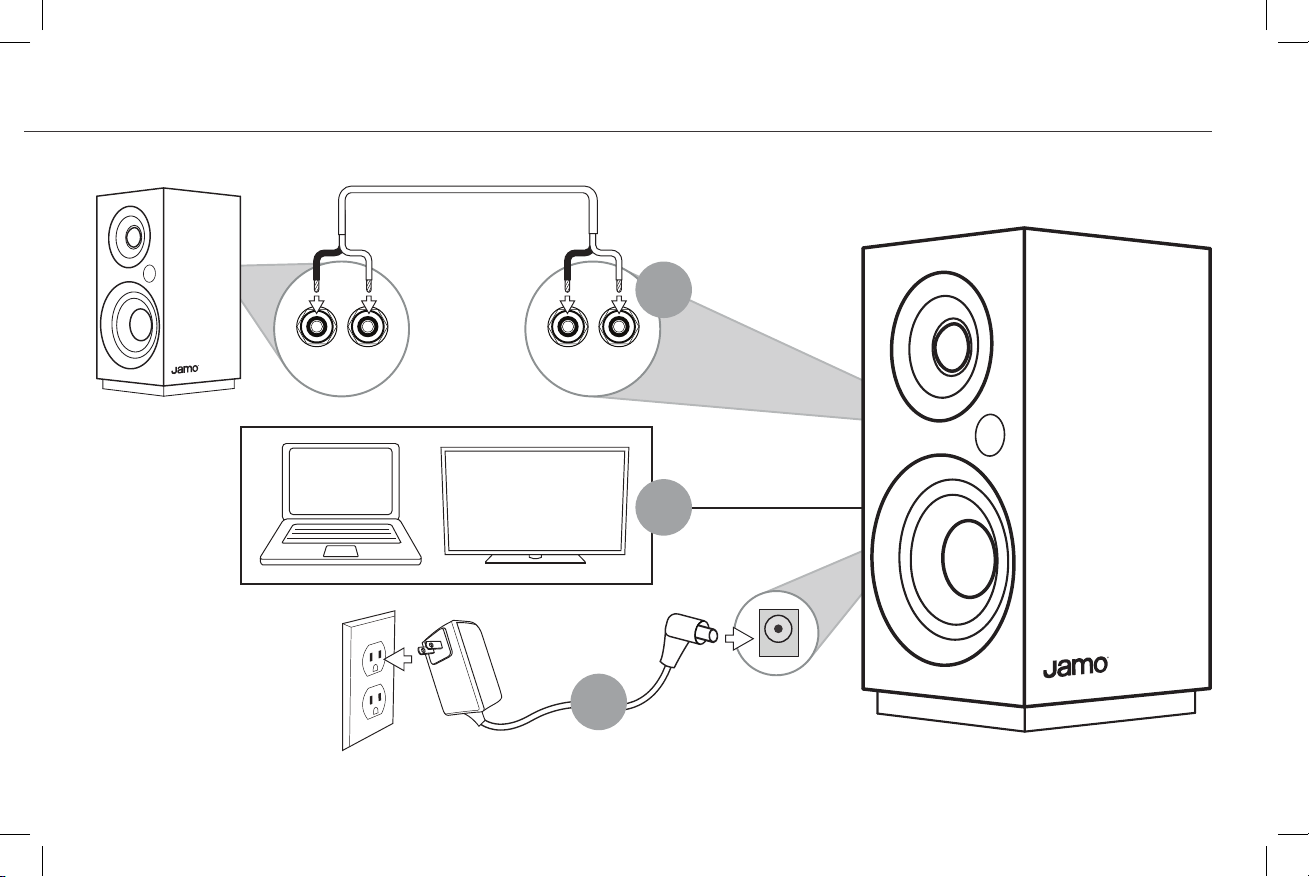

SETUP

INSTALLATION • CONFIGURACIÓN • SETUP • INSTALLAZIONE • INSTALAÇÃO • 设置

LEFT SPEAKER OUT

+–

CONNECTIONS - TV

CONNEXIONS – TV • CONEXIONES DEL TELEVISOR • ANSCHLÜSSE – TV • CONNESSIONI – TV • CONEXÕES - TV • 连接 – 电视

Optical

Digital Audio Out

Made in China

Audio Out

O BIEN

ODER

OPPURE

或

O BIEN

ODER

OPPURE

或

* Your TV will need to be set to PCM (or Stereo Only)

* Votre télévision devra être réglée sur la sortie MIC (Modulation d’impulsion codée) (ou stéréo seulement) * Su televisor debe jarse en PCM (o Solo estéreo) * Ihr Fernseher muss auf PCM (oder Nur Stereo) eingestellt sein

* Il televisore deve essere impostato su PCM (o solo stereo) * A TV precisa ser congurada para PCM (ou apenas estéreo) * 需要将您的电视设置为 PCM （或仅设置为“立体声”）

Line

In OPT

USB

Made in China

PC / MAC*NOTE: Works with Android/iOS with adaptor

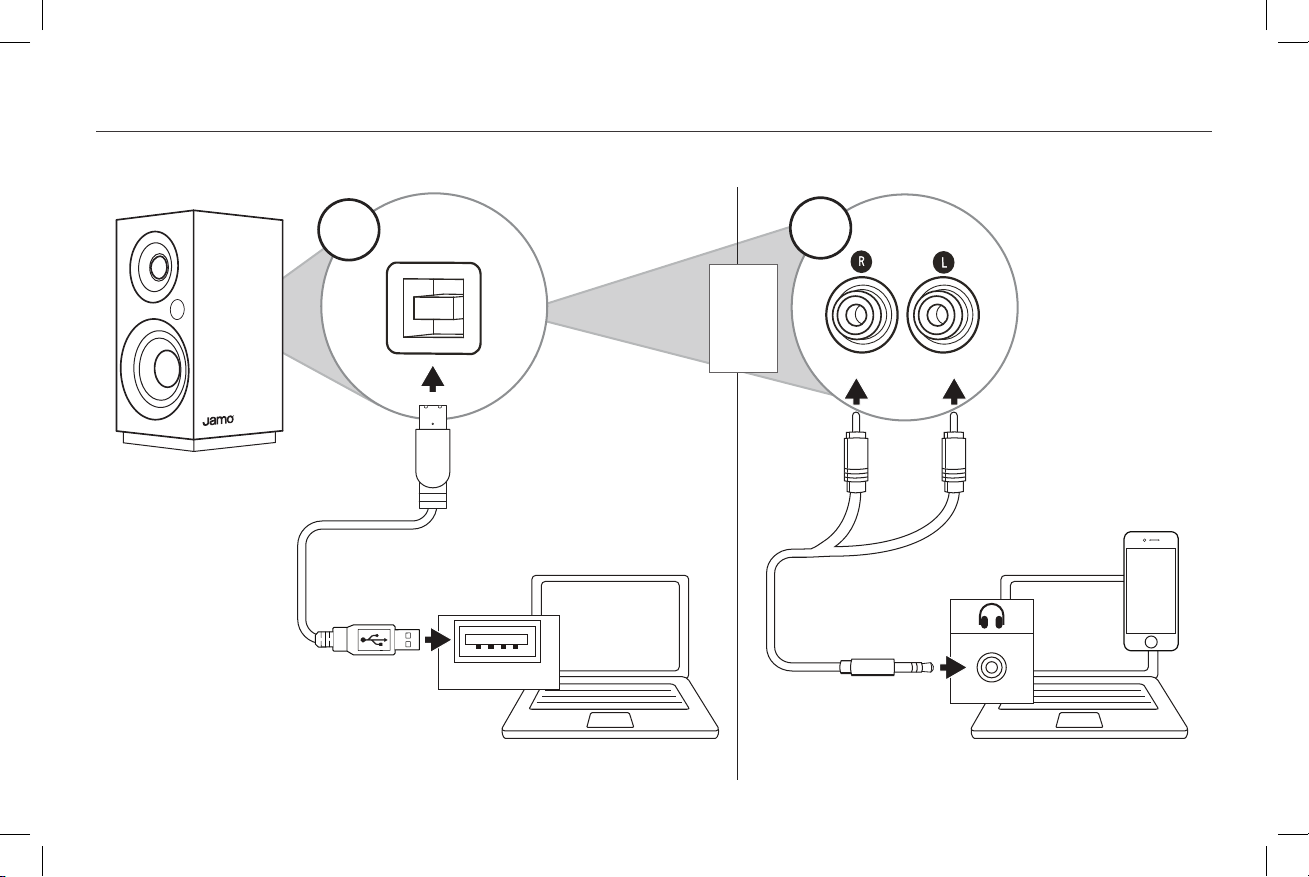

CONNECTIONS - COMPUTER

CONNEXIONS – ORDINATEUR • CONEXIONES DE LA COMPUTADORA • ANSCHLÜSSE – COMPUTER • CONNESSIONI – COMPUTER • CONEXÕES - COMPUTADOR • 连接 – 计算机

PC / MAC

PHONE

O BIEN

ODER

OPPURE

或

Line

USB

REMOTE

TÉLÉCOMMANDE • CONTROL REMOTO • FERNBEDIENUNG • TELECOMANDO • CONTROLE REMOTO • 遥控器

IR REMOTE CONTROL CODES

ON / OFF 0x 02FD 0AF5

Auxiliary Source Select 0x 02FD 09F6

Volume Up 0x 02FD 1CE3

Subwoofer Level Down 0x 02FD 04FB

Volume Down 0x 02FD 07F8

Subwoofer Level Reset 0x 02FD 03FC

Previous 0x 807F 23DC

LED ON / OFF 0x 02FD 08F7

USB Source Select 0x 02FD 48B7

Digital Optical Source Select 0x 02FD 00FF

Subwoofer Level Up 0x 02FD 0CF3

Mute 0x 02FD 0DF2

Bluetooth®Source Select 0x 02FD 5CA3

LOUD 0x 807F 2FD0

Next 0x 807F 22DD

Play/Pause 0x 02FD 1EE1

REMOTE CONTROL CODES

RCA* 41609 or 43915

DirecTV 31609

Xnity** 30531 or 31023

Bright House 288

AT&T (SILVER) 5156 or 5023

AT&T (BLACK) 5156

NOTE: NOT ALL UNIVERSAL REMOTES ARE COMPATIBLE

* MUST HAVE AUDIO/AUX BUTTON OR AUDIO·SB BUTTON

** RED CENTER BUTTON

ON / OFF

Sous tensio / Hors tension

Encendido / Apagado

Ein / Aus

Acceso / Spento

Ligar / Desligar

开/关

Mute

Sourdine

Silenciador

Stummschaltung

Disattivazione audio

Desativar áudio

静音

Subwoofer Level Up

Niveau haut du haut-parleur d’extrêmes graves

Subida de nivel de subwoofer

Subwoofer-Pegel Plus

Aumento livello subwoofer

Aumentar nível de volume do subwoofer

低音炮电平上升

Subwoofer Level Down

Niveau bas du haut-parleur d’extrêmes graves

Bajada de nivel de subwoofer

Subwoofer-Pegel Minus

Riduzione livello subwoofer

Diminuir nível de volume do subwoofer

低音炮电平下降

Volume Up

Volume haut

Subida de volumen

Lauter

Aumento volume

Aumentar o volume

音量增大

Volume Down

Volume bas

Bajada de volumen

Leiser

Riduzione volume

Diminuir o volume

音量减小

LOUD

Bruyant

Ruidoso

Laut

Forte

Alto

响

Auxiliary Source Select

Sélection de la source auxiliaire

Selección de fuente auxiliar

AUX-Quellenwahl

Selezione sorgente ausiliaria

Seleção de fonte auxiliar

辅助源选择

Digital Optical Source Select

Sélection de la source optique numérique

Selección de fuente óptica digital

Digital-optische Quellenwahl

Selezione segnale ottico digitale

Seleção de fonte ótica digital

数字光学源选择

USB Source Select

Sélection de la source USB

Seleccione de fuente USB

USB-Quellenwahl

Selezione sorgente USB

Seleção de fonte USB

USB 源选择

Bluetooth®Source Select

Sélection de la source Bluetooth®

Selección de fuente Bluetooth®

Bluetooth®-Quellenwahl

Selezione segnale Bluetooth®

Seleção de fonte Bluetooth®

蓝牙源选择

Subwoofer Level Reset

Réinitialisation du niveau du haut-parleur d’extrêmes graves

Restablecimiento de nivel de subwoofer

Subwoofer-Pegel zurücksetzen

Ripristino livello subwoofer

Restabelecer nível de volume do subwoofer

低音炮电平复位

LED ON/OFF

DEL MARCHE/ARRÊT

INDICADOR LED ENCENDIDO/APAGADO

LED AN/AUS

LED ACCESO/SPENTO

LED LIGA/DESLIGA

LED 灯开/关

Play/Pause

Lecture/pause

Reproducción/pausa

Wiedergabe/Pause

Riproduzione / Pausa

Reproduzir/Pausar

播放/暂停

Bisherige

以前

Il prossimo

下一个

Blue / Solid

Bleu / Continu

Azul / Continuo

Blau / Dauerhaft

Blu / Luce ssa

Azul / Constante

蓝色 / 常亮

Bluetooth

Devices

Settings

Jamo S 801PM Connected

Bluetooth

Devices

Settings

Jamo S 801PM Connected

Bluetooth

Jamo S 801PM

Devices

Not Paired

Settings

Klipsch R-15PM

Phone

RIGHT SPEAKER OUT

DIGITAL IN

ANALOG IN/OUT

VOLUME/SOURCE

OPTICALSUB OUT

GND

AUX INAUX 1 IN

+–

AUX 1 LEVEL

PHONO LINE

UPDOWN

USB AUDIO

Blue / Flashing

Bleu / Clignotant

Azul / Destello

Blau / Blinkt

Blu / Lampeggiante

Azul / Intermitente

蓝色 / 闪烁

Bluetooth

Devices

Settings

Jamo S 801PM Connected

Bluetooth

Devices

Settings

Jamo S 801PM Connected

Bluetooth

Jamo S 801PM

Devices

Not Paired

Settings

Klipsch R-15PM

Phone

RIGHT SPEAKER OUT

DIGITAL IN

ANALOG IN/OUT

VOLUME/SOURCE

OPTICALSUB OUT

GND

AUX INAUX 1 IN

+–

AUX 1 LEVEL

PHONO LINE

UPDOWN

USB AUDIO

Solid Blue

Flashing Blue

BLUETOOTH®WIRELESS TECHNOLOGY

TECNOLOGÍA INALÁMBRICA

BLUETOOTH

®• CONFIGURACIÓN DE TECNOLOGIA WIRELESS

BLUETOOTH

®• DRAHTLOSE

BLUETOOTH

®-TECHNOLOGIE-SETUP • CONFIGURAZIONE TECNOLOGIA

WIRELESS

BLUETOOTH

®• CONFIGURAÇÃO DE TECNOLOGIA SEM FIO

BLUETOOTH

®•

BLUETOOTH

® 蓝牙无线电技术

PAIR

Connexion

Conexión

Verbinden

Collegamento

Conectar

连接

Hold 3 Seconds

Appuyer pendant 3 secondes

Mantenga oprimido durante 3 segundos

3 Sekunden gedrückt halten

Tenere premuto per 3 secondi

Manter pressionado por 3 segundos

保持 3 秒

32 4 5

O BIEN

ODER

OPPURE

或

Bluetooth

Devices

Settings

Jamo S 801PM Connected

Bluetooth

Devices

Settings

Jamo S 801PM Connected

Bluetooth

Jamo S 801PM

Devices

Not Paired

Settings

Klipsch R-15PM

Phone

RIGHT SPEAKER OUT

DIGITAL IN

ANALOG IN/OUT

VOLUME/SOURCE

OPTICALSUB OUT

GND

AUX INAUX 1 IN

+–

AUX 1 LEVEL

PHONO LINE

UPDOWN

USB AUDIO

Bluetooth

Devices

Settings

Jamo S 801PM Connected

Bluetooth

Devices

Settings

Jamo S 801PM Connected

Bluetooth

Jamo S 801PM

Devices

Not Paired

Settings

Klipsch R-15PM

Phone

RIGHT SPEAKER OUT

DIGITAL IN

ANALOG IN/OUT

VOLUME/SOURCE

OPTICALSUB OUT

GND

AUX INAUX 1 IN

+–

AUX 1 LEVEL

PHONO LINE

UPDOWN

USB AUDIO

Example only. Your device may differ.

• À titre d’exemple seulement. Votre appareil peut être différent. • Este es solo un ejemplo. Es posible que su dispositivo sea diferente. • Nur als Beispiel. Ihr Gerät kann anders aussehen

• Solo a titolo esemplicativo. Lo specico dispositivo può essere diverso. • Apenas para exemplo. O dispositivo pode ser diferente. • 仅为示例。实际设备可能有所不同
