MANUAL DE INSTRUCCIONES · INSTRUCTION MANUAL · GUIDE D’UTILISATION · BEDIENUNGSANLEITUNG ·
MANUALED’USO·MANUALDEINSTRUÇÕES·MANUALDEINSTRUCŢIUNI·HANDLEIDING·
ÜZEMELTETÉSIUTASÍTÁS·РУКОВОДСТВОПОЭКСПЛУАТАЦИИ·INSTRUKCJAOBSŁUGI
MÁQUINA DE LIMPIEZA DE SISTEMA DE REFRIGERACIÓN................ 2
COOLINGSYSTEMCLEANINGMACHINE...........................................10
54368
· 2 ·
REF.54368
MANUAL DE INSTRUCCIONES
ES
PRESENTACIÓN DEL PRODUCTO
Esta máquina le permite limpiar y volver a re-
llenar de líquido refrigerante el sistema de re-
frigeración.
Es totalmente automática, por lo que puede
asegurar que la cantidad de refrigerante ex-
traído se corresponde exactamente con la
cantidad de líquido introducido en el sistema.
INSTRUCCIONES DE SEGURIDAD
Lea atentamente estas instruc-
ciones antes de usar el producto.
Si no sigue correctamente estas
instrucciones se podrían producir
daños personales y/o al produc-
to.
Guarde estas instrucciones para futuras con-
sultas.
El operador debe llevar gafas y guantes para
evitar que el líquido salpique los ojos y la piel.
Antes de usar la máquina, asegúrese que no
hay fugas en el radiador ni en las mangueras
del radiador.
Abra la tapa del radiador sólo cuando el ra-
diador esté frío.
Para evitar que la sobrepresión dañe el radia-
dor, la presión del aire y del líquido debe ser
inferior a 0,2Mpa.
ESPECIFICACIONES TÉCNICAS
Fuente de alimentación: DC12V
Manómetro: 0~2kg/cm2
Longitud manguera de salida de uido: 2.5m
Longitud manguera de retorno de uido: 2.5m
Capacidad del depósito de uido nuevo: 20L
Capacidad del depósito de uido usado: 20L
Pantalla: Táctil LCD
Ruedas giratorias 360 grados: Sí

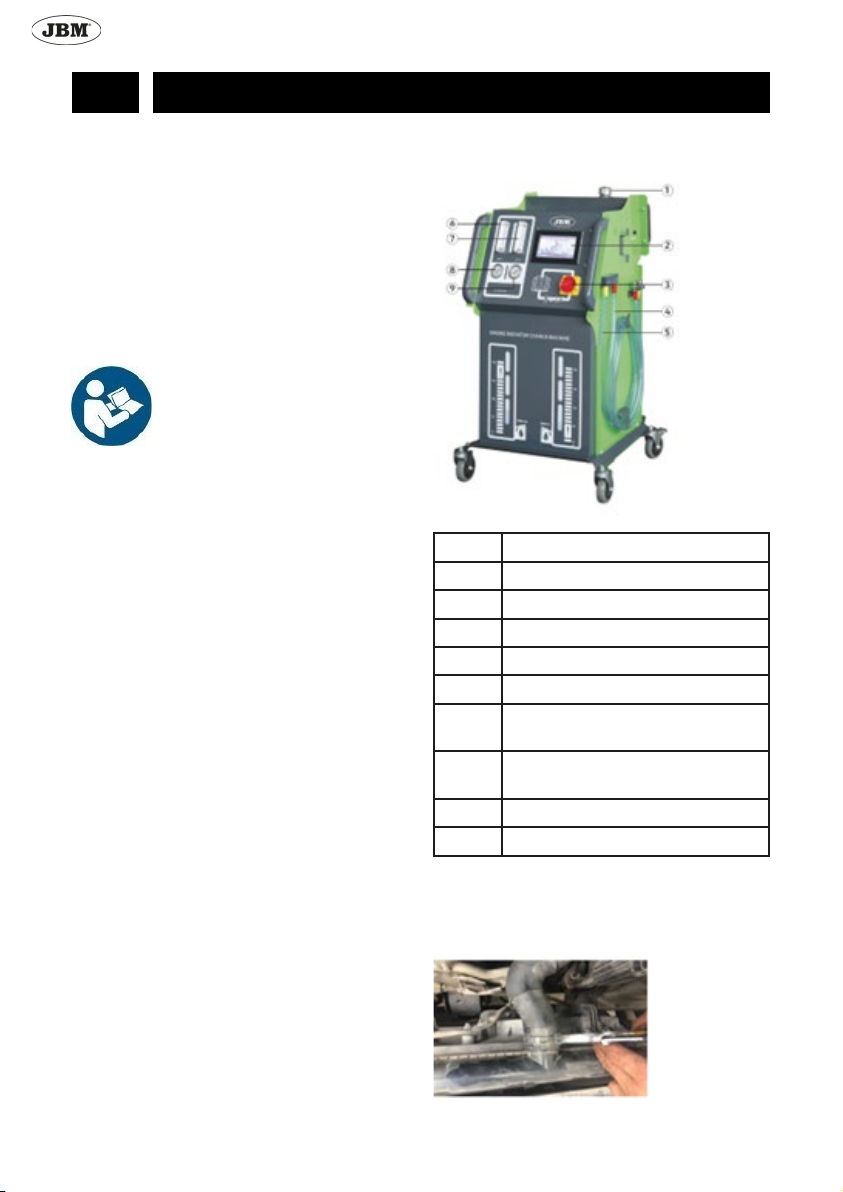

LISTADO DE PARTES
Num. Descripción
1 Filtro
2 Pantalla táctil
3 Interruptor
4 Manguera de entrada de fluido
5Manguera de salida de fluido
6Ventana de inspección de líquido
nuevo
7Ventana de inspección de líquido
usado
8 Manómetro de salida de líquido
9 Manómetro de entrada de líquido
MONTAJE
Retire el tubo superior del radiador.
· 3 ·
REF.54368

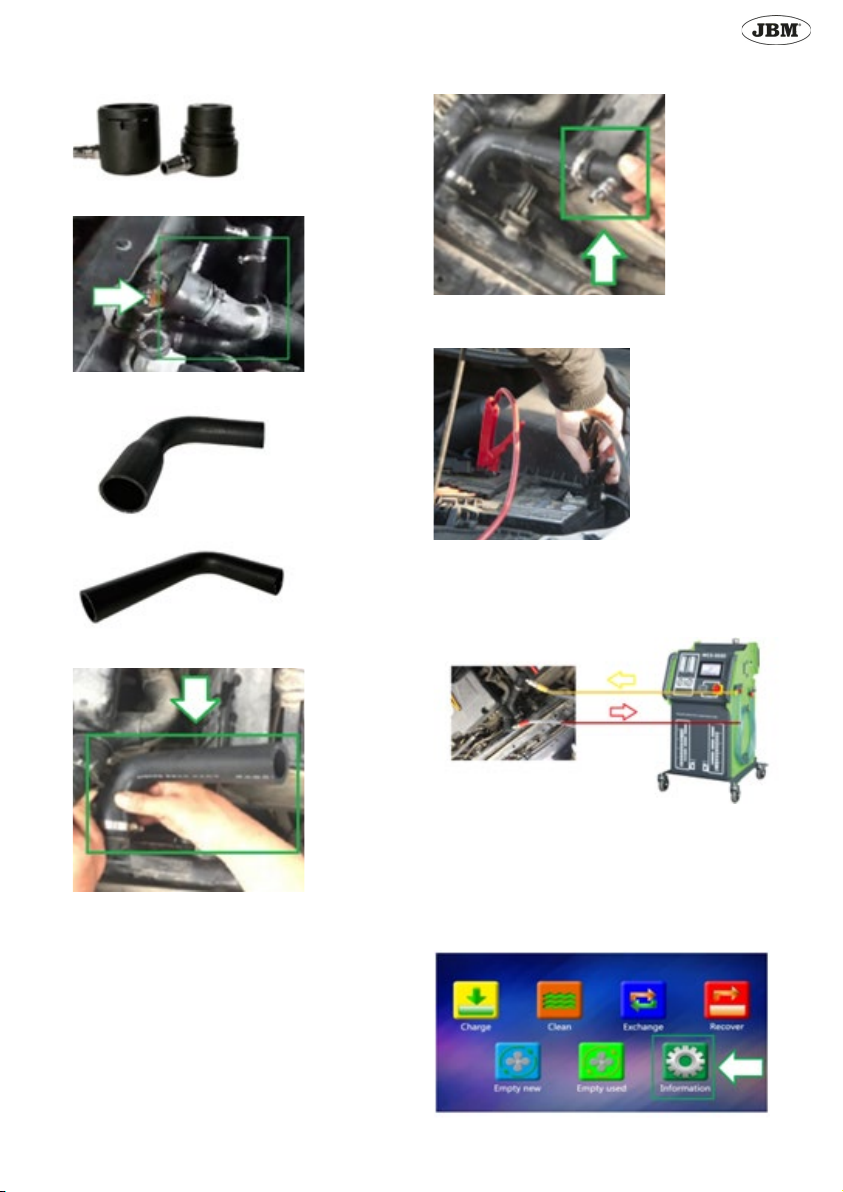

Elija el adaptador más adecuado.
Póngalo en la manguera del radiador.
Elija el tubo de goma más adecuado.
Conecte el tubo al radiador.
Ponga un adaptador en el tubo.
Conecte la batería con el cable de alimenta-
ción de 12V.
Conecte la manguera roja (entrada de refri-
gerante) a la manguera del radiador.
Conecte la manguera amarilla (salida de refri-
gerante) al radiador.
FUNCIONAMIENTO
Nota: La primera vez que encienda la máqui-
na, la pantalla principal estará en inglés.

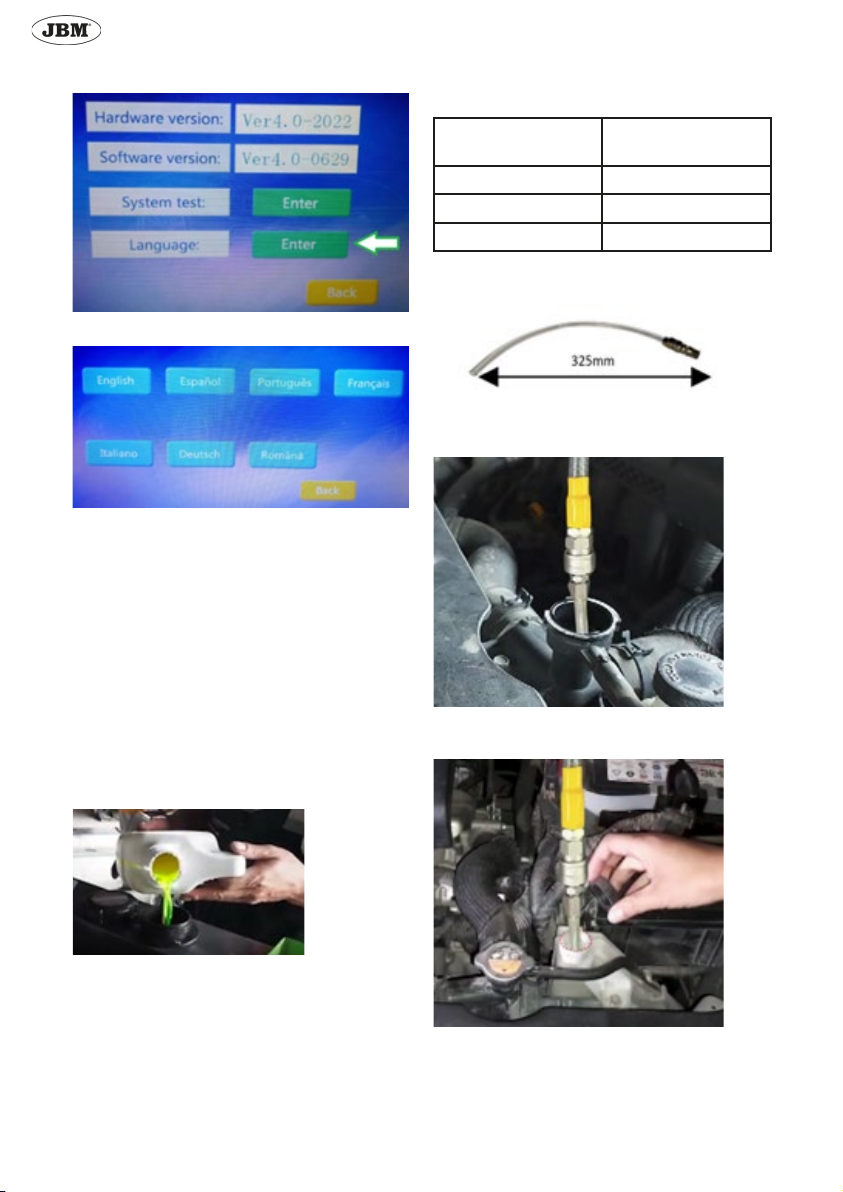

Para cambiar el idioma, presione el botón de
información.
· 4 ·
REF.54368
A continuación, presione este botón.
Seleccione el idioma.
La pantalla principal muestra varias opciones:
- Rellenar
- Limpiar
- Intercambiar
- Recuperar
- Vaciar depósito nuevo
- Vaciar depósito usado
- Información
Rellenar
Añada líquido refrigerante nuevo a la máqui-
na.
Rellene la máquina con líquido refrigerante
nuevo.
Ajuste la cantidad al número de cilindros del
vehículo.
Número de cilindros
del vehículo
Cantidad de líquido
3 cilindros 4 L
4 o 6 cilindros 6 L
8 cilindros 8 L
Conecte este tubo a la manguera amarilla.
Ponga el extremo del tubo dentro del radia-
dor.
Nota: También puede poner el tubo dentro del
depósito del líquido refrigerante.
· 5 ·
REF.54368

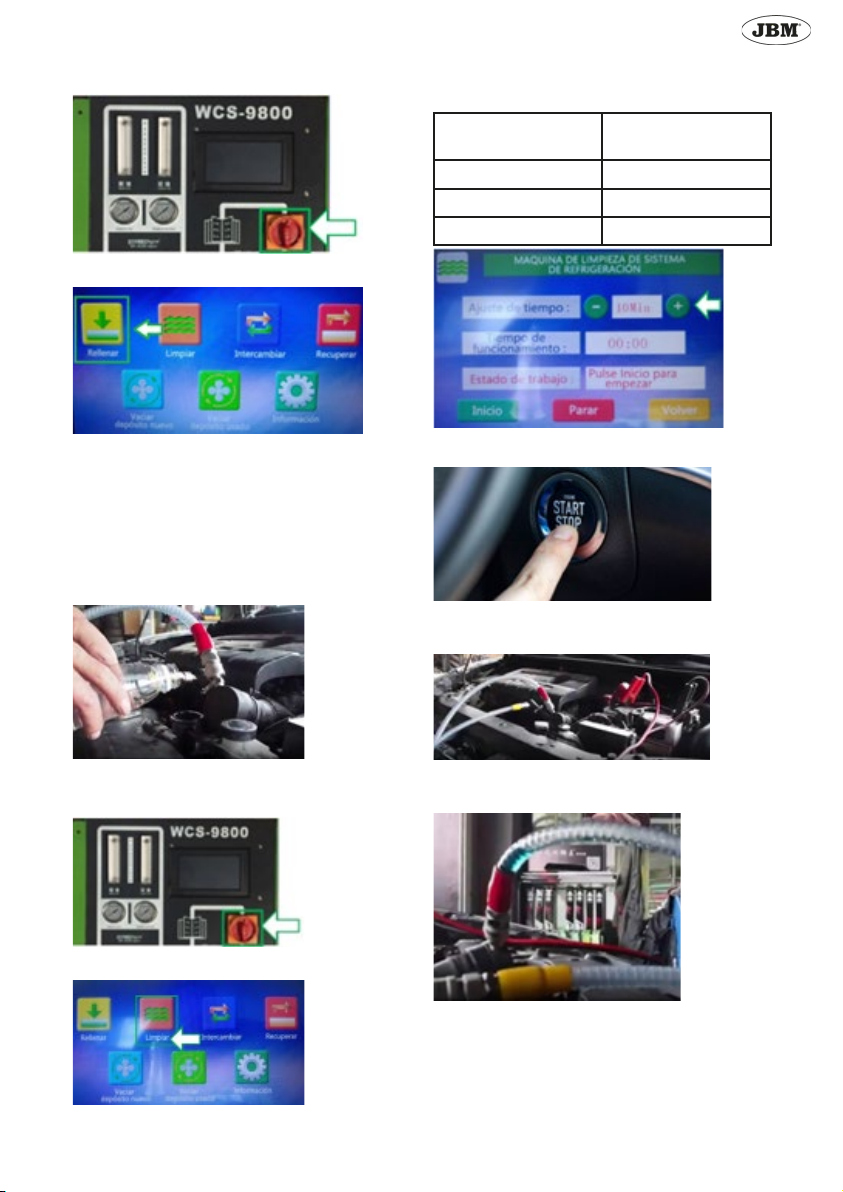

Encienda la máquina.
Presione rellenar.
A continuación, presione “Inicio”. La máquina
introducirá el refrigerante en el circuito del ve-
hículo.
Presione “Parar” cuando haya acabado.
Limpiar
Quite la tapa del radiador.
Ponga el agente limpiador en el radiador.
Ponga la tapa del radiado.
Encienda la máquina.
Pulse limpiar
Ajuste el tiempo de limpieza según el número
de cilindros del vehículo:
Número de cilindros
del vehículo
Tiempo
3 cilindros 8 min
4 o 6 cilindros 12 min
8 cilindros 15 min
Encienda el motor
Espere unos 30 minutos, hasta que la tempe-
ratura del líquido augmente.
Cuando vea líquido en la manguera roja,

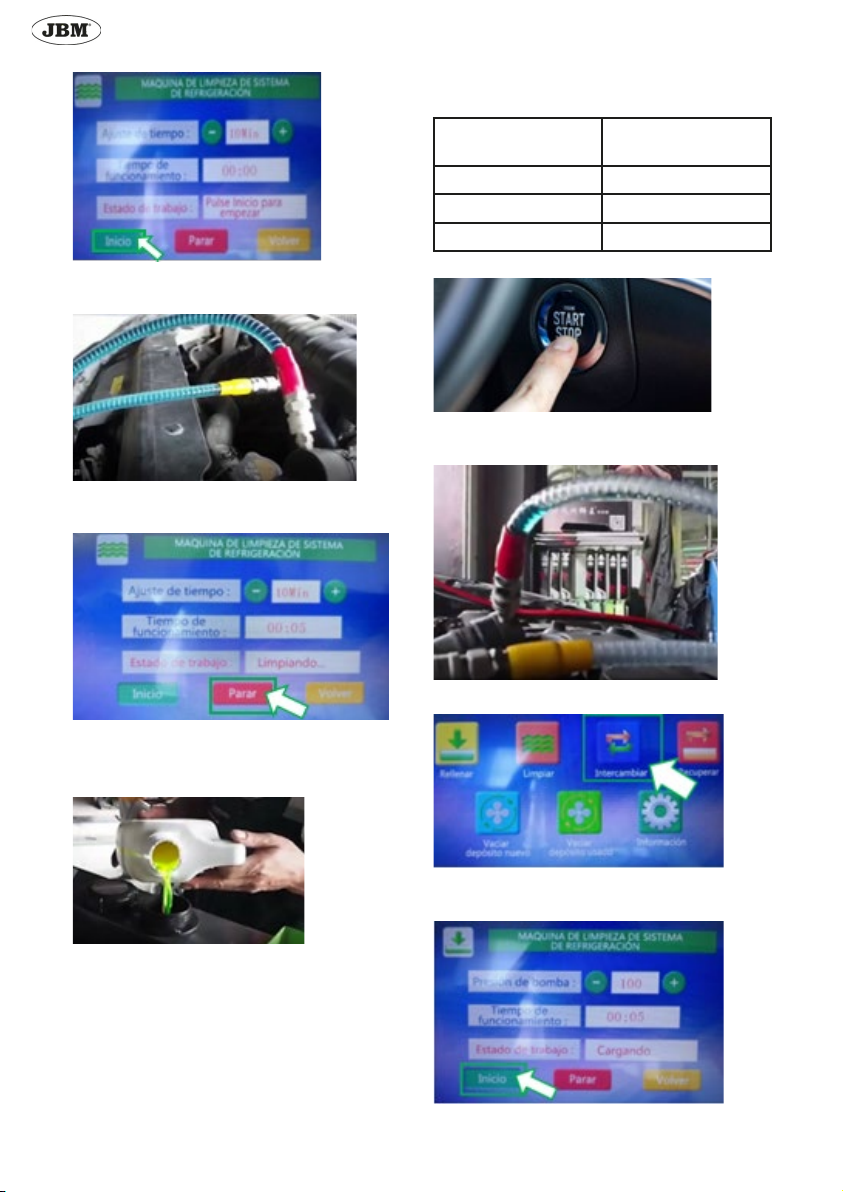

pulse “Inicio”.
· 6 ·
REF.54368
La máquina empezará a limpiar y verá el
refrigerante en las dos mangueras.
Una vez la limpieza haya acabado, pulse
Parar.
Intercambiar
Añada líquido refrigerante nuevo a la máqui-
na.
Rellene la máquina con líquido refrigerante
nuevo.
Ajuste la cantidad al número de cilindros del
vehículo.
Número de cilindros
del vehículo
Cantidad de líquido
3 cilindros 4 L
4 o 6 cilindros 6 L
8 cilindros 8 L
Encienda el motor.
Espere hasta que vea líquido en la manguera
roja.
Pulse intercambiar.
Ajuste la presión de bomba a 80 y pulse
“Inicio”.
· 7 ·
REF.54368

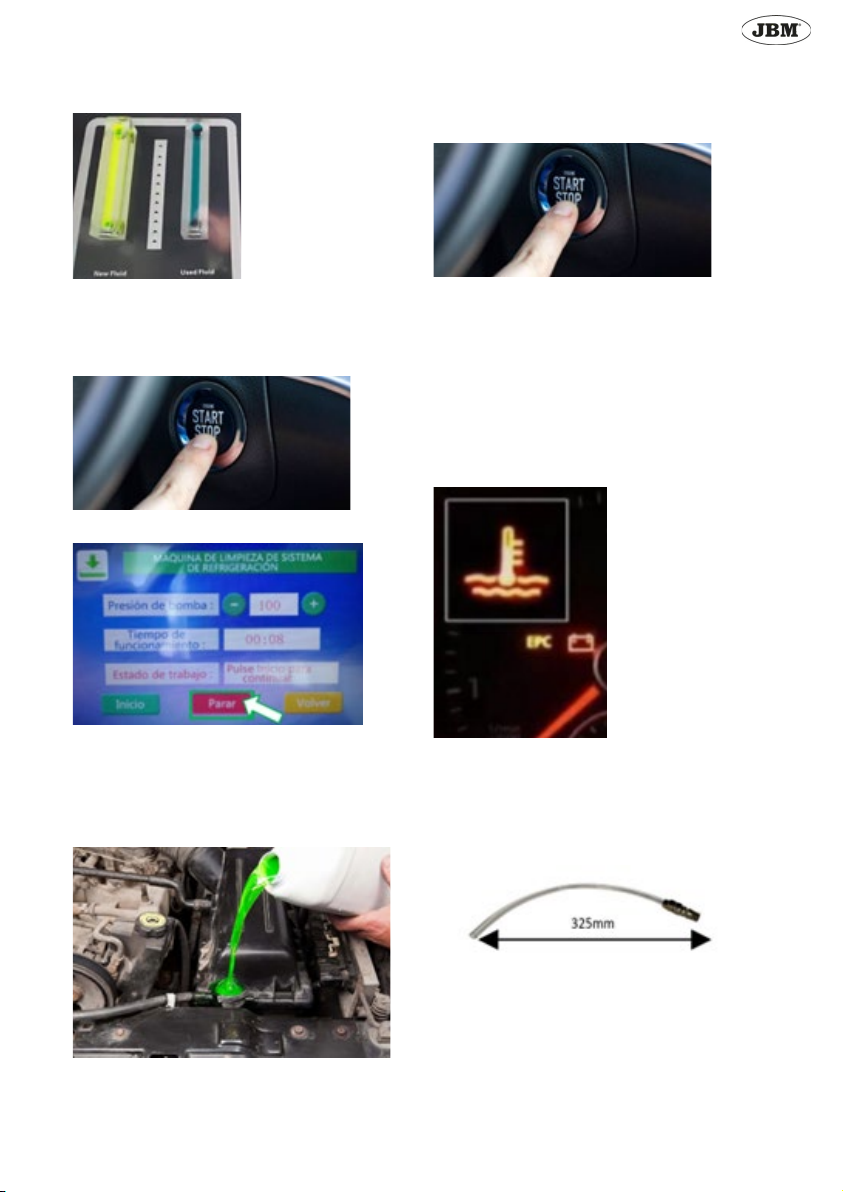

Compare el color del fluido nuevo y usado a
través de las ventanas.
Cuando el color del fluido nuevo y usado
es parecido significa que el intercambio ha
terminado.
Apague el motor.
Pulse Parar.
Una vez finalizado el intercambio, espere 30
minutos antes de retirar las mangueras.
Compruebe que el nivel de líquido refrigeran-
te sea suficiente.
Si no es suficiente, añada más al radiador.
Recuperar
Presione Recuperar.
Encienda el motor.
Cuando el líquido empiece a fluir por la man-
guera roja, presione “Inicio”.
La máquina recuperará el fluido usado y lo
pondrá en el tanque de líquido usado.
Cuando haya acabado de recuperar, presio-
ne “Parar”.
¡Advertencia! Mientras esté usando esta fun-
ción compruebe la temperatura.
Si la temperatura es demasiado alta, pare el
proceso inmediatamente.

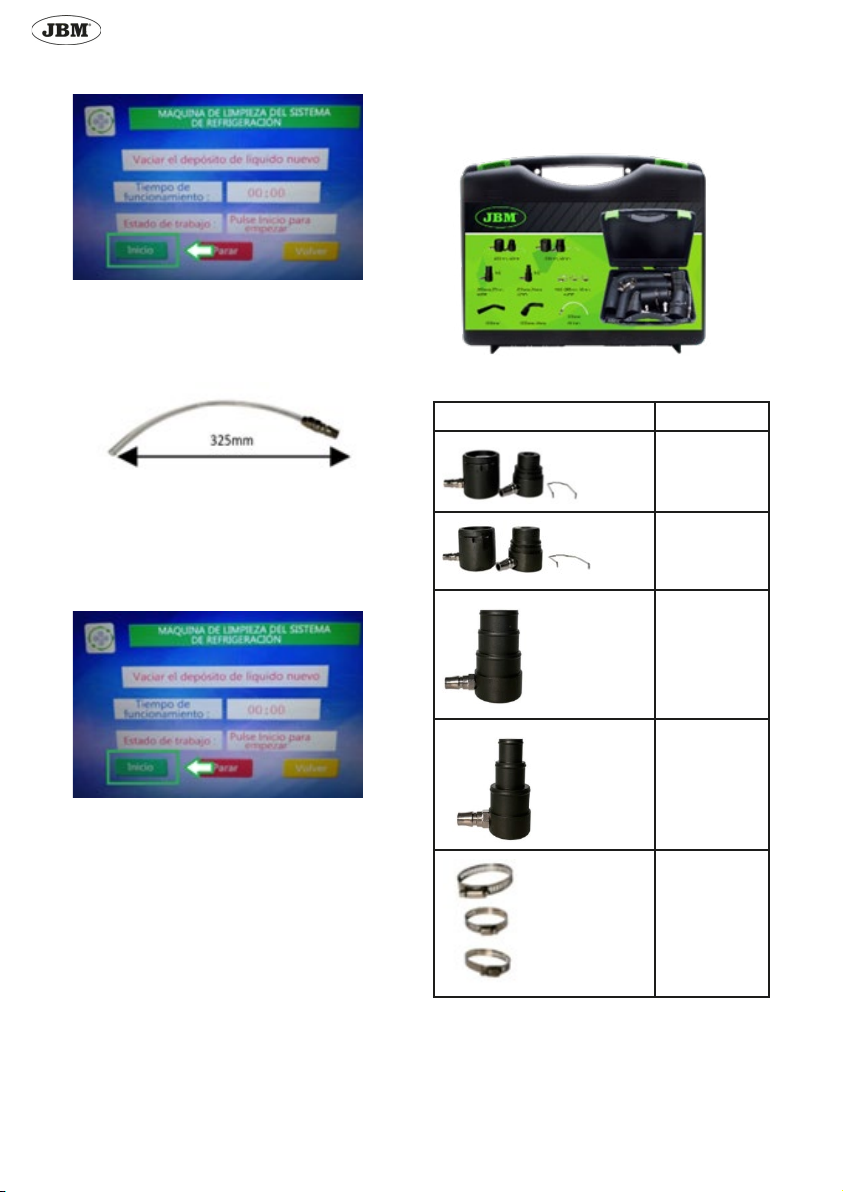

Vaciar depósito nuevo
Conecte este tubo a la manguera amarilla.
Ponga el extremo del tubo dentro de una
garrafa.
Pulse “Vaciar depósito nuevo”.
· 8 ·
REF.54368
Pulse “Inicio”.
La máquina empezará a vaciar el líquido en
la garrafa.
Vaciar depósito usado
Conecte este tubo a la manguera amarilla.
Ponga el extremo del tubo dentro de una
garrafa.
Pulse “Vaciar depósito usado”.
Pulse “Inicio”.
La máquina empezará a vaciar el líquido en
la garrafa.
Información
En esta pantalla encontrará la siguiente
información:
- Versión de hardware
- Versión de software
- Prueba del sistema
- Idioma
CONTENIDO

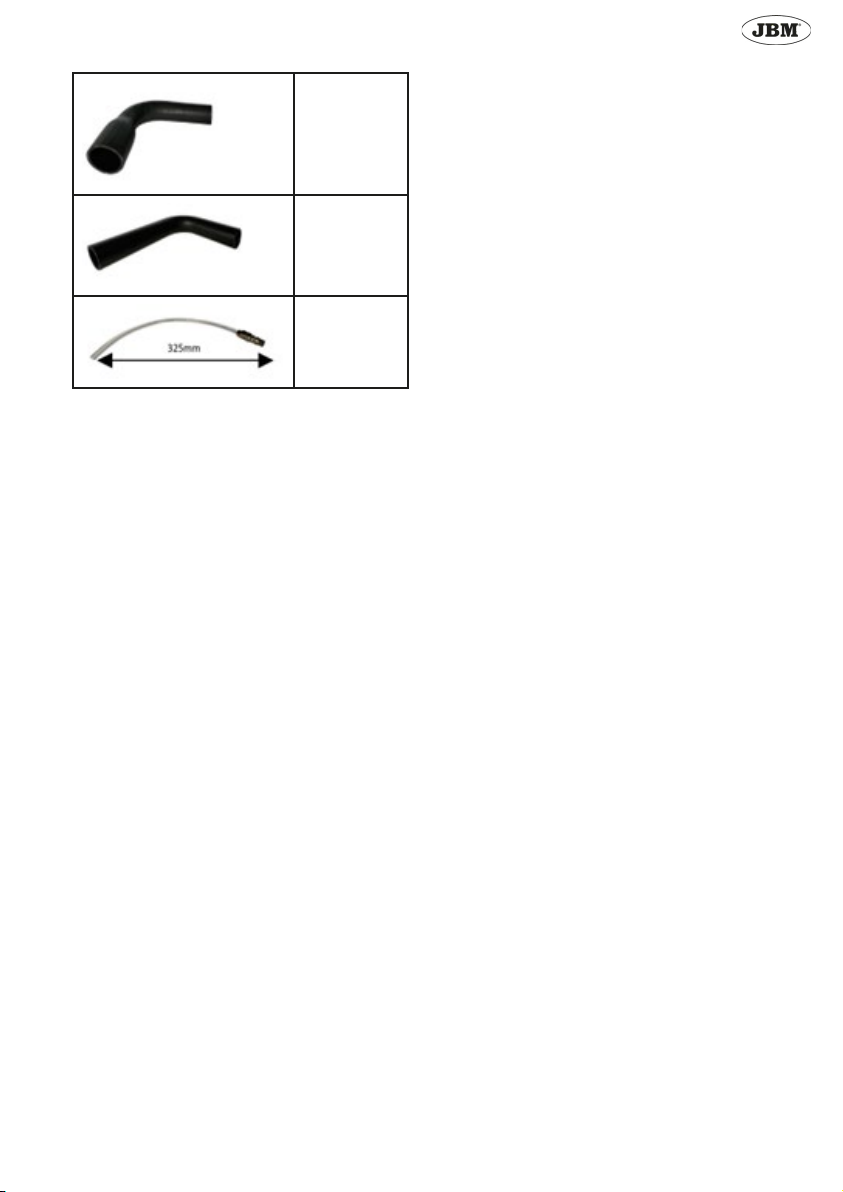

Listado de adaptadores:
FOTO MEDIDAS
Diámetro:
32mm
40mm
Diámetro:
38mm
43mm
Diámetro:
34mm
37mm
41mm
Diámetro:
19mm
24mm
32mm
Diámetro:
55mm
43mm
45mm
· 9 ·
REF.54368
Diámetro:
45mm
33mm
Diámetro:
38mm
Longitud:
11mm
· 10 ·
REF.54368
PRODUCT’S PRESENTATION
This machine allows you to clean and rell the
cooling system with new coolant.
It is completely automatic, so it can make sure
the quantity of coolant extracted from the
system is the same as the quantity introduced
in it.
SAFETY INSTRUCTIONS
Read carefully this owner’s ma-
nual before using the product.
Failure to comply with these ins-
tructions could result in personal
injury and/or damage
to the product.
Please keep the instructions for future referen-
ce.
Operator should wear goggles and gloves to
prevent the liquid spatter on the eyes and skin.
Before using the machine, make sure that the-
re is no leakage in the radiator and the radia-
tor hoses.
Open radiator lid only when the radiator is
cold.
To avoid that over pressure damage the ra-
diator, air and liquid pressure must be less than
0.2 Mpa.
TECHNICALSPECIFICATIONS
Power supply: DC12V
Pressure gauge: 0~2kg/cm2
Fluid outlet hose length: 2.5m
Fluid return hose length: 2.5m
New uid tank capacity: 20L
Used uid tank capacity: 20L
Screen: LCD touch screen
360 degrees rotation wheels: Yes

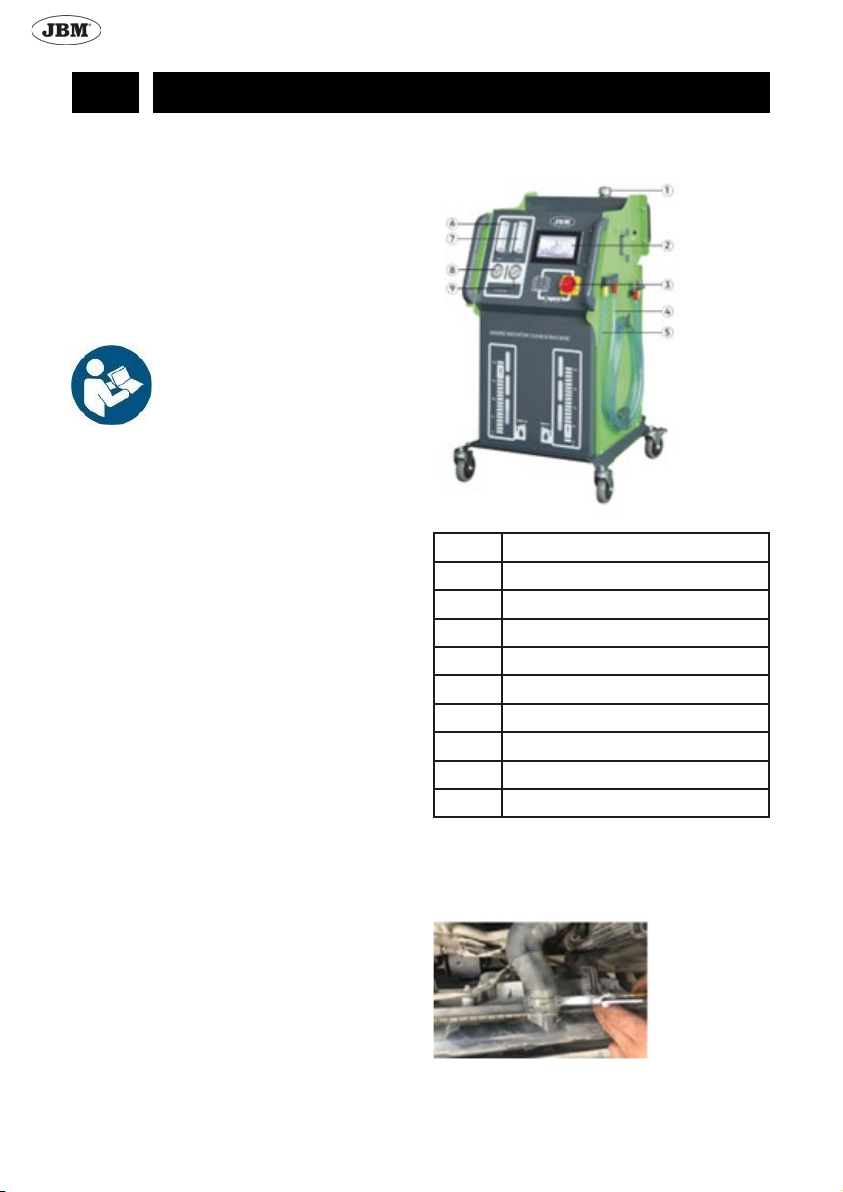

PARTS LIST
Num. DESCRIPTION
1 Filter
2 Touch screen
3 Switch
4 Liquid inlet hose
5Liquid outlet hose
6 New fluid inspection window
7 Used fluid inspection window
8 Gauge for fluid out
9 Gauge for fluid in
ASSEMBLY
Remove the radiator upper pipe.
INSTRUCTION MANUAL
EN
